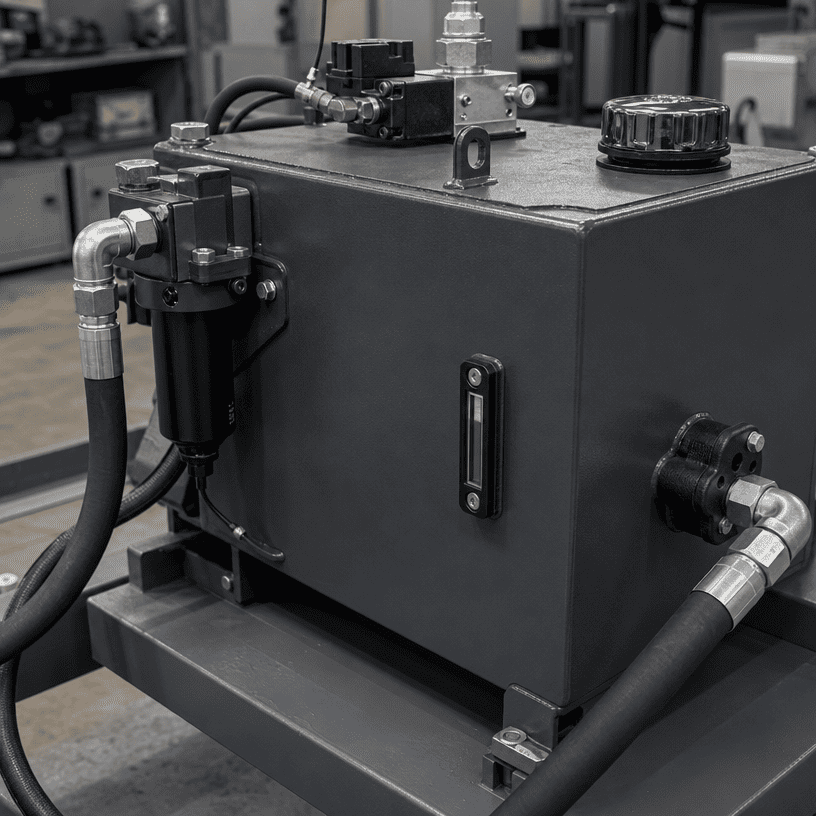

A haydroliko na yunit ng kuryenteang reservoir ay hindi lamang lalagyan ng langis. Sinusuportahan nito ang fluid storage, return-flow management, air release, heat transfer, contamination control at service access. Kung ang tangke ay pinili lamang sa labas ng mga sukat nito o isang maginhawang nominal na volume, ang power unit ay maaaring mahirap i-commission at mas mahirap mapanatili.
Ang gabay na ito ay nagbibigay sa mga OEM engineer at mga mamimili ng kagamitan ng isang praktikal na paraan upang suriin ang mga kinakailangan sa reservoir bago humiling ng isang hydraulic power unit quotation. Hindi ito nagpo-promote ng unibersal na tank-to-pump ratio. Ang tamang disenyo ay nakadepende sa circuit, duty cycle, fluid, installation space at operating environment.
Dapat tukuyin ang reservoir pagkatapos na maunawaan ang hydraulic circuit. Magsimula sa mga actuator, valves, pump arrangement, operating sequence at inaasahang return flow. Ang isang circuit na paulit-ulit na nagpapagalaw sa isang cylinder ay may iba't ibang mga kinakailangan sa reservoir mula sa isang sistema na patuloy na tumatakbo o gumagamit ng ilang mga actuator nang sabay-sabay.
Kolektahin ang sumusunod na impormasyon bago pumili ng tangke:
Ang impormasyong ito ay nagiging "Ilang litro ang kailangan natin?" sa isang mas kapaki-pakinabang na tanong sa engineering: paano dapat kumilos ang reservoir sa panahon ng buong operating cycle?
Ang mga panlabas na sukat ng tangke o dami ng nameplate ay hindi nagsasabi ng buong kuwento. Maaaring kailanganin ang bahagi ng dami ng tangke para sa pagpapalawak, paghinahon ng daloy ng pagbabalik, saklaw ng pagsipsip at ligtas na antas ng pagpapatakbo. Ang magagamit na dami ng pagpapatakbo ay iba sa kabuuang dami ng geometriko.
Dapat tukuyin ng pagsusuri sa disenyo ang:
- Normal na antas ng langis
- Pinakamababang antas para sa maaasahang pagsipsip ng bomba
- Pinakamataas na antas ng pagpuno
- Space para sa thermal expansion
- Libreng volume para sa paglabas ng hangin at pagbabalik ng daloy
- Alisan ng tubig at malinis na daan
Ang bomba ay hindi dapat gumuhit mula sa isang antas na nagpapahintulot sa hangin na pumasok sa linya ng pagsipsip. Kasabay nito, ang reservoir ay hindi dapat punuin nang napakataas na ang pagpapalawak o pagbalik ng pagkabalisa ay lumilikha ng pangalawang problema. Ang mga huling antas ay dapat itakda para sa aktwal na kondisyon ng likido at makina.
Ang nagbabalik na langis ay maaaring makapasok sa reservoir na may bilis, init at hangin na nakatago. Kung ang return port ay masyadong malapit sa suction outlet, ang bomba ay maaaring tumanggap ng mahinang pagka-deaerated na likido bago pa magkaroon ng oras ang tangke upang paghiwalayin ang hangin at pakalmahin ang daloy.
Isinasaalang-alang ng layout ng tunog:
Ang layunin ay hindi lamang palakihin ang tangke. Ito ay upang lumikha ng isang kontroladong daanan mula sa pagbabalik sa pagsipsip upang ang likido ay makapaglabas ng nakapasok na hangin at tumira bago ito muling magamit ng bomba.
Ang pagsipsip ng bomba ay nararapat sa sarili nitong pagsusuri sa disenyo. Ang linya ng pagsipsip ay dapat na maikli at direkta kung saan pinapayagan ang pag-install, na may angkop na diameter at isang layout na umiiwas sa hindi kinakailangang paghihigpit. Ang matalim na pagbabago sa direksyon, mahinang pagpoposisyon ng inlet o isang maliit na koneksyon ay maaaring lumikha ng mga problema kahit na ang nominal na dami ng tangke ay mukhang sapat.
Suriin ang kaugnayan sa pagitan ng:
- Lokasyon ng pumapasok ng bomba
- Pinakamababang antas ng langis
- Suction-line diameter at haba
- Inlet strainer arrangement, kung ginamit
- Serbisyong pag-access sa paligid ng bomba
- Tank drain at posisyon ng paglilinis
Huwag pumili ng pag-aayos ng pagsipsip dahil kasya ito sa enclosure. Ang mga kinakailangan ng tagagawa ng pump at ang kumpletong kondisyon ng circuit ay dapat suriin nang magkasama.
Ang reservoir ay maaaring makatulong sa paglipat ng init sa nakapaligid na kapaligiran, ngunit ito ay hindi awtomatikong isang sapat na palamigan. Ang pagbuo ng init ay nakasalalay sa pagkawala ng presyon, daloy, oras ng pag-ikot, pag-uugali ng balbula, pagkarga ng motor at ang kapaligiran ng pag-install.
Para sa pagsusuri ng OEM, itala kung kailan gumagawa ng init ang system at kung saan ilalagay ang power unit. Ang isang compact na enclosure malapit sa pinagmumulan ng init ay maaaring mangailangan ng ibang thermal solution mula sa isang ventilated unit na naka-install sa open air.
Ang tamang pagkakasunod-sunod ay:
1. Tukuyin ang tungkulin sa pagpapatakbo.
2. Tantyahin kung saan nawawala ang kapangyarihan.
3. Suriin ang ibabaw ng tangke at paggalaw ng hangin.
4. Magpasya kung kailangan ng karagdagang pagpapalamig.
5. I-verify ang resulta habang nagpapatakbo ng kinatawan.
Iwasan ang pagdaragdag ng mas malamig o pagtaas ng volume ng tangke nang hindi nauunawaan ang aktwal na pinagmulan ng init. Ang reservoir ay isang bahagi ng thermal na disenyo, hindi isang kapalit para sa kahusayan ng circuit.
Ang disenyo ng reservoir ay dapat magpahirap sa pagpasok ng dumi at tubig at madali para sa mga tauhan ng pagpapanatili na alisin ang kontaminasyon. Ang filler-breather, access cover, drain point at return filtration arrangement ay nakakaapekto lahat sa kalinisan ng fluid.
Ang mga kapaki-pakinabang na tanong sa disenyo ay kinabibilangan ng:
- Ang pagbubukas ba ng tagapuno ay protektado mula sa nakapaligid na kapaligiran?
- Maaari bang serbisyuhan ang breather nang hindi binabaklas ang power unit?
- Ang drain ba ay matatagpuan sa pinakamababang praktikal na punto?
- Maaari bang mawalan ng laman ang tangke nang hindi lumilikha ng panganib ng spill?
- Maa-access ba ang return filter para sa inspeksyon?
- Maaari bang linisin ang loob ng tangke kapag kinakailangan?
Ang sagot ay dapat makita sa pagguhit ng layout. Ang isang malinis na panlabas na enclosure ay hindi nagpapatunay na ang panloob na landas sa pagpapanatili ay praktikal.

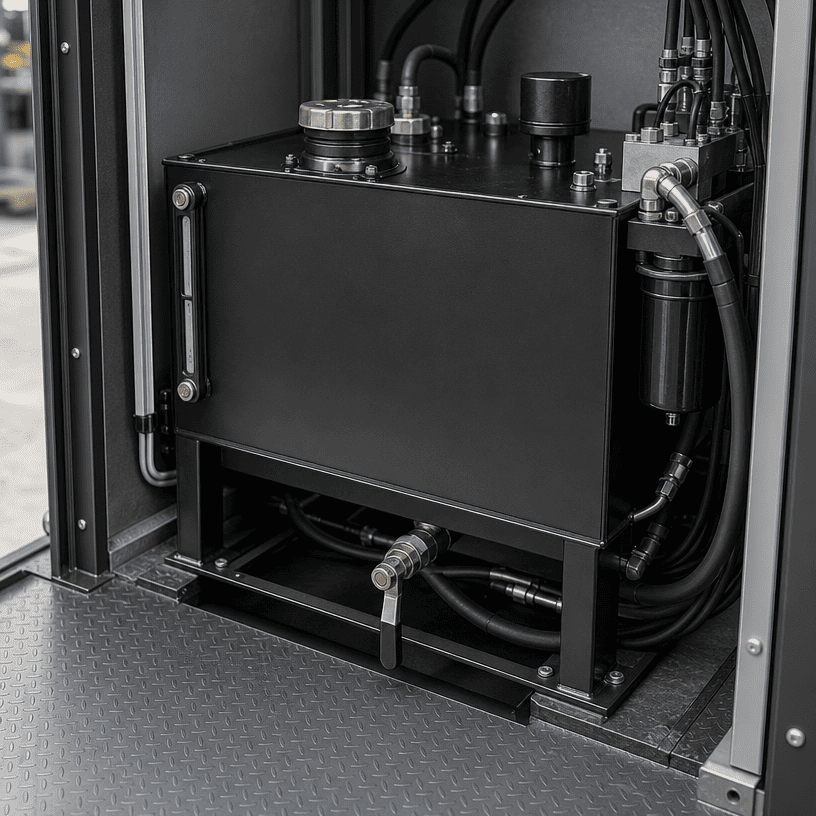

Ang mga reservoir ay madalas na nabigo sa yugto ng pagsasama kaysa sa yugto ng pagkalkula. Ang tangke ay maaaring magkasya sa nominal na footprint ngunit sumasalungat sa isang motor, manifold, electrical enclosure, trailer frame, guarding o lifting point.
Bago aprubahan ang disenyo, suriin:
Ang isang three-dimensional na layout o dimensyon na assembly drawing ay maaaring magpakita ng mga salungatan nang mas maaga kaysa sa isang listahan ng mga bahagi. Ang reservoir ay dapat na mapaglilingkuran pagkatapos mai-install ang power unit, hindi lamang mabubuo sa workbench.
Karaniwang kasama sa isang kapaki-pakinabang na pakete ng panipi ang:
Kung ang ilang mga halaga ay hindi kilala, markahan ang mga ito bilang mga bukas na item sa halip na punan ang mga ito ng mga pagpapalagay. Ang isang transparent na pagsusuri sa engineering ay mas mabilis kaysa sa muling pagdidisenyo ng tangke pagkatapos magsimula ang produksyon.
Mahalaga ang daloy ng bomba, ngunit hindi nito inilalarawan ang kumpletong pattern ng pagbalik, duty cycle o dami ng actuator.
Ang tangke ay nangangailangan ng tinukoy na minimum at maximum na mga antas, pagpapalawak ng espasyo at isang kontroladong kondisyon ng pagsipsip.
Maaari nitong paikliin ang daanan ng likido at bawasan ang pagkakataon para sa paglabas ng hangin at pagpapatahimik ng daloy.
Ang isang filler, breather, filter o drain na hindi maabot nang ligtas ay magpapataas sa oras ng pagpapanatili.
Ang balanse ng init ay nakasalalay sa buong hydraulic circuit at kapaligiran sa pag-install.
Ang enclosure, pump, manifold, hose at electrical parts ay kailangang suriin bilang isang sistema.
Ang magandang hydraulic power unit reservoir sizing ay isang layout at operating-cycle exercise, hindi isang volume guess. Dapat suriin ng inhinyero ang nagagamit na antas ng langis, paghihiwalay ng daloy ng pagbalik, pagsipsip ng bomba, balanse ng init, kontrol sa kontaminasyon at pag-access sa pagpapanatili.
Para sa isang custom na proyekto ng HPU, ipadala sa HCIC ang impormasyon ng circuit at interface ng makina bago ma-finalize ang mga sukat ng reservoir. Iyon ay nagbibigay sa koponan ng disenyo ng isang mas mahusay na batayan para sa pagpili ng tangke, bomba, manifold, pagsasala at pagsasaayos ng kontrol bilang isang pinagsamang yunit.
Ang HCIC ay nagdidisenyo at gumagawa ng mga hydraulic cylinder, hydraulic power unit at mga nauugnay na hydraulic system para sa mga aplikasyon ng sasakyan, industriyal at engineering. Ang opisyal na mapagkukunan ng power-unit ng HCIC ay nagpapakita ng parehong karaniwang impormasyon ng catalog at custom na suporta sa HPU.
