A haydroliko na silindromaaaring bumuo ng hindi matatag na paggalaw, hindi pantay na pag-load o paulit-ulit na pagkasira ng seal kahit na ang hydraulic circuit ay mukhang normal. Ang dahilan ay maaaring nasa mounting hardware: isang pagod na pin, isang pinalaki na butas ng clevis, isang maluwag na bushing o isang pag-install na hindi na nakahanay sa buong gumaganang arko.
Ipinapaliwanag ng gabay na ito kung paano maaaring suriin ng mga maintenance team at mga mamimili ng OEM ang mga cylinder mounting point bago mag-order ng repair kit o replacement cylinder. Ang focus ay ang mekanikal na koneksyon sa pagitan ng silindro at ng makina, hindi isang pangkalahatang haydroliko na presyon o diagnosis ng daloy.

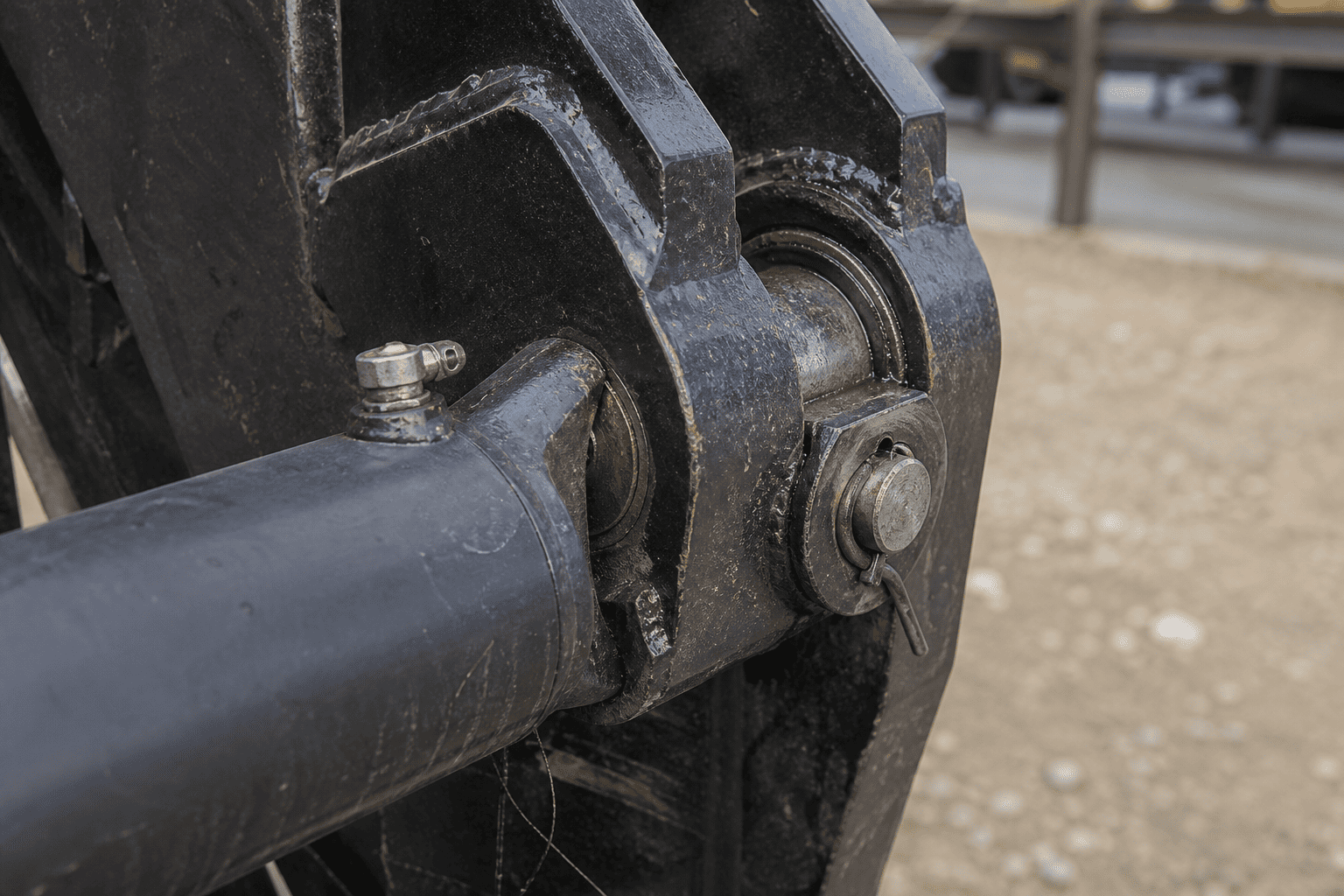

Ang isang silindro ay hindi gumagana sa paghihiwalay. Ang baras at bariles nito ay konektado sa makina sa pamamagitan ng mga pin, clevises, lugs, trunnion, bracket o iba pang mga mounting feature. Ang mga bahaging ito ay naglilipat ng lakas ng pagtatrabaho habang pinahihintulutan ang silindro na lumipat sa idinisenyong arko nito.
Kapag ang koneksyon ay nagsuot, ang silindro ay maaaring hindi na manatili sa nilalayong centerline. Ang makina ay maaaring maglagay ng karagdagang paggalaw at kontak sa baras, glandula, gabay, tubo o mounting bracket. Maaaring hindi malutas ng isang bagong selyo o isang bagong silindro ang problema kung mananatili sa serbisyo ang pagod na koneksyon sa gilid ng makina.
Ang gabay sa kaligtasan ng cylinder ng Parker ay nagsasaad na ang baras at ang bahagi ng mating machine nito ay dapat suriin para sa wastong pagkakahanay sa parehong pinahaba at binawi na mga posisyon. Inirerekomenda din nito na ang mga clevis-mounted cylinders ay mag-pivot sa magkabilang dulo na ang mga pin centerlines ay parallel at na ang cylinder ay suriin sa pamamagitan ng gumaganang arc nito para sa interference. Ito ang mga prinsipyo sa pag-install at kaligtasan; ang mga huling limitasyon ay dapat magmula sa silindro at tagagawa ng makina.
Siyasatin ang pin kung may marka, mga uka, kaagnasan, mga flat spot at isang wear band na puro sa isang gilid. Ang isang pin na wala nang bilog, matatag na ibabaw ng tindig ay maaaring magpapahintulot sa mata ng cylinder na gumalaw bago tumugon ang miyembro ng makina.
Huwag husgahan ang pin sa pamamagitan lamang ng kung maaari pa itong alisin. Ang isang pin ay maaaring manatili sa lugar habang ang gumaganang ibabaw nito, nananatili ang tampok o akma sa bushing ay lumala na.
Ang isang bushing ay maaaring magsuot sa loob, lumuwag sa pabahay nito o masira sa panahon ng pag-install. Suriin kung may paggalaw sa pagitan ng bushing at ng cylinder eye o bracket, hindi lamang ang paggalaw sa pagitan ng pin at bushing.
Kung ang bushing ay isang uri na walang maintenance, sundin ang mga tagubilin sa pag-install ng tagagawa ng kagamitan. Huwag magdagdag ng grasa o baguhin ang ibabaw na paggamot maliban kung pinahihintulutan ito ng tinukoy na disenyo.
Ang cylinder eye o clevis ay maaaring lumaki, tapered o hugis-itlog pagkatapos ng matagal na paggalaw gamit ang isang maluwag na pin. Ito ay madalas na tinatawag na hugis-itlog na butas. Ang pagpapalit lamang ng pin ay maaaring pansamantalang mabawasan ang nakikitang pag-play habang iniiwan ang landas ng pag-load na hindi nakaayon.
Sukatin ang butas sa higit sa isang direksyon at sa higit sa isang lokasyon. Ang isang visual na bilog na hugis ay hindi sapat na katibayan para sa isang kritikal na desisyon sa pag-aayos.
Ang nawawalang washer, maluwag na retainer, nasira na snap ring, pagod na keeper plate o distorted bracket ay maaaring magpapahintulot sa pin na lumakad patagilid. Suriin ang buong pagsasaayos ng pagpapanatili at ang kondisyon ng mga mukha ng bracket na kumokontrol sa lateral na posisyon.
Ang isang kapalit na silindro ay hindi dapat i-install sa isang bracket na hindi maaaring hawakan ang pin sa nakadisenyong posisyon nito.
Ang sumusunod na sequence ay isang field-planning guide. Ang mga pamamaraan ng pag-lockout, pagharang at nakaimbak na enerhiya ng tagabuo ng makina ay binibigyang-priyoridad.
Ihiwalay ang haydroliko na enerhiya, i-secure ang nakataas o nasuspinde na istraktura gamit ang naaangkop na mekanikal na suporta, at maiwasan ang hindi inaasahang paggalaw. Ang isang hydraulic cylinder ay hindi dapat ituring bilang ang tanging suporta para sa isang lifted load sa panahon ng inspeksyon.
Bago i-disassembly, tandaan kapag lumitaw ang problema:
Nakakatulong ang sintomas na paghiwalayin ang isang problema sa pag-mount mula sa isang puro hydraulic control na problema, bagama't hindi nito pinapalitan ang pagsukat.
Maghanap ng mga displaced retainer, pinakintab na contact band, fretting marks, kalawang dust, basag na welds, bracket movement at isang pin na hindi na nakasentro. Markahan ang relatibong posisyon ng pin, washer at bracket kung pinaghihinalaan ang paggalaw.
Huwag gumamit ng daliri upang suriin ang isang pinch point o ilagay ang mga kamay sa pagitan ng isang cylinder eye at clevis.
Matapos ma-secure ang makina, alisin ang pin ayon sa pamamaraan ng kagamitan. Linisin ang pin, bushing, cylinder eye at mga ibabaw ng bracket gamit ang paraang tugma sa mga sangkap na materyales at mga panuntunan sa site.
Panatilihing magkasama ang mga inalis na bahagi at tukuyin ang kanilang orihinal na lokasyon. Ang isang pin mula sa isang dulo ng isang silindro ay hindi dapat ihalo sa isang pin mula sa ibang posisyon bago makumpleto ang mga talaan ng inspeksyon.

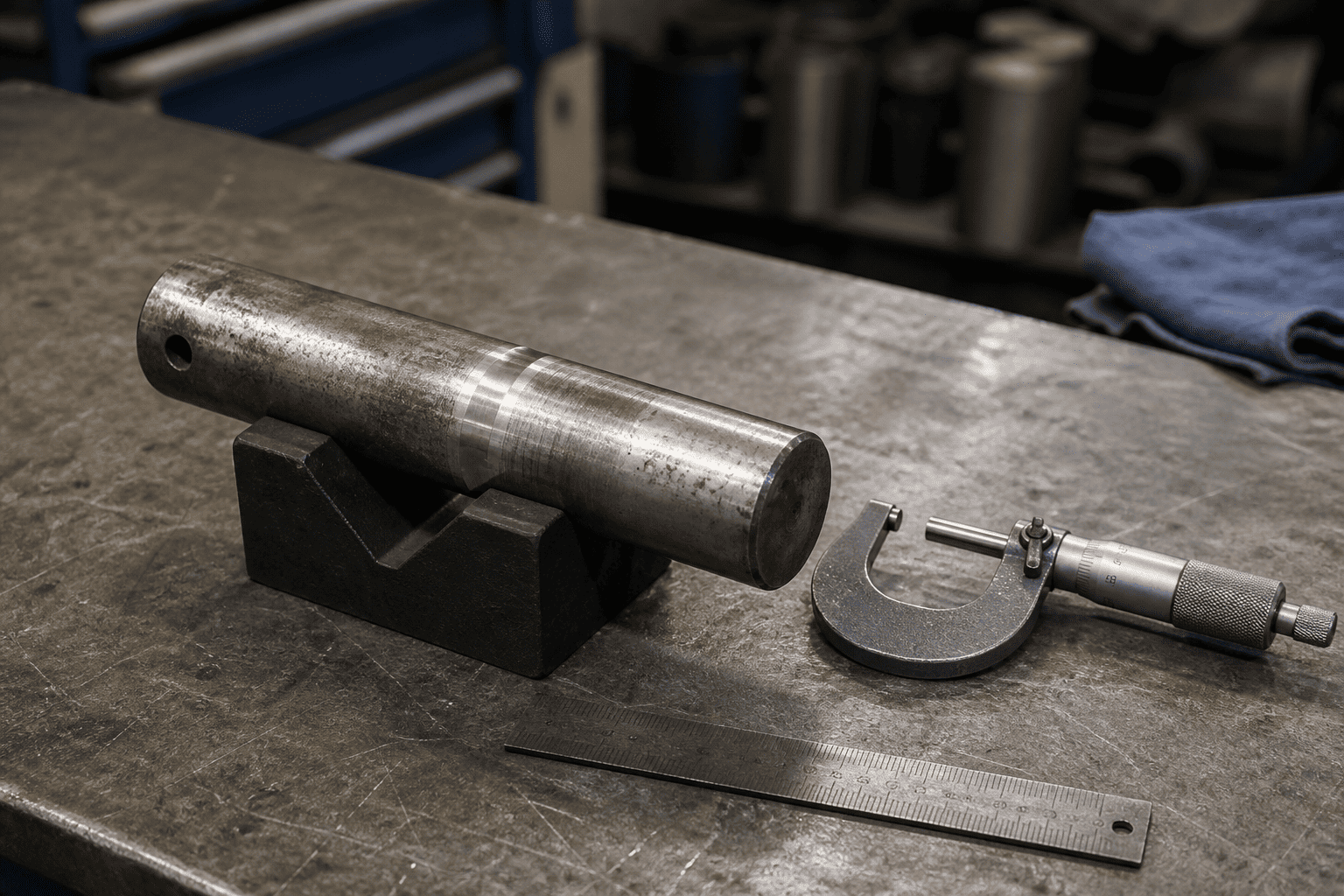

Itala ang nominal na diameter ng pin, aktwal na diameter ng pin sa ilang mga punto, bushing inside diameter, bushing outside diameter kung saan nauugnay, at ang kondisyon ng cylinder eye at clevis hole.
Suriin din:
Huwag mag-imbento ng unibersal na limitasyon sa pagsusuot. Gamitin ang pagguhit ng kagamitan, detalye ng tagagawa ng silindro o isang inaprubahang pamantayan sa pagkukumpuni para sa panghuling pagtanggap/pagtanggi na desisyon.

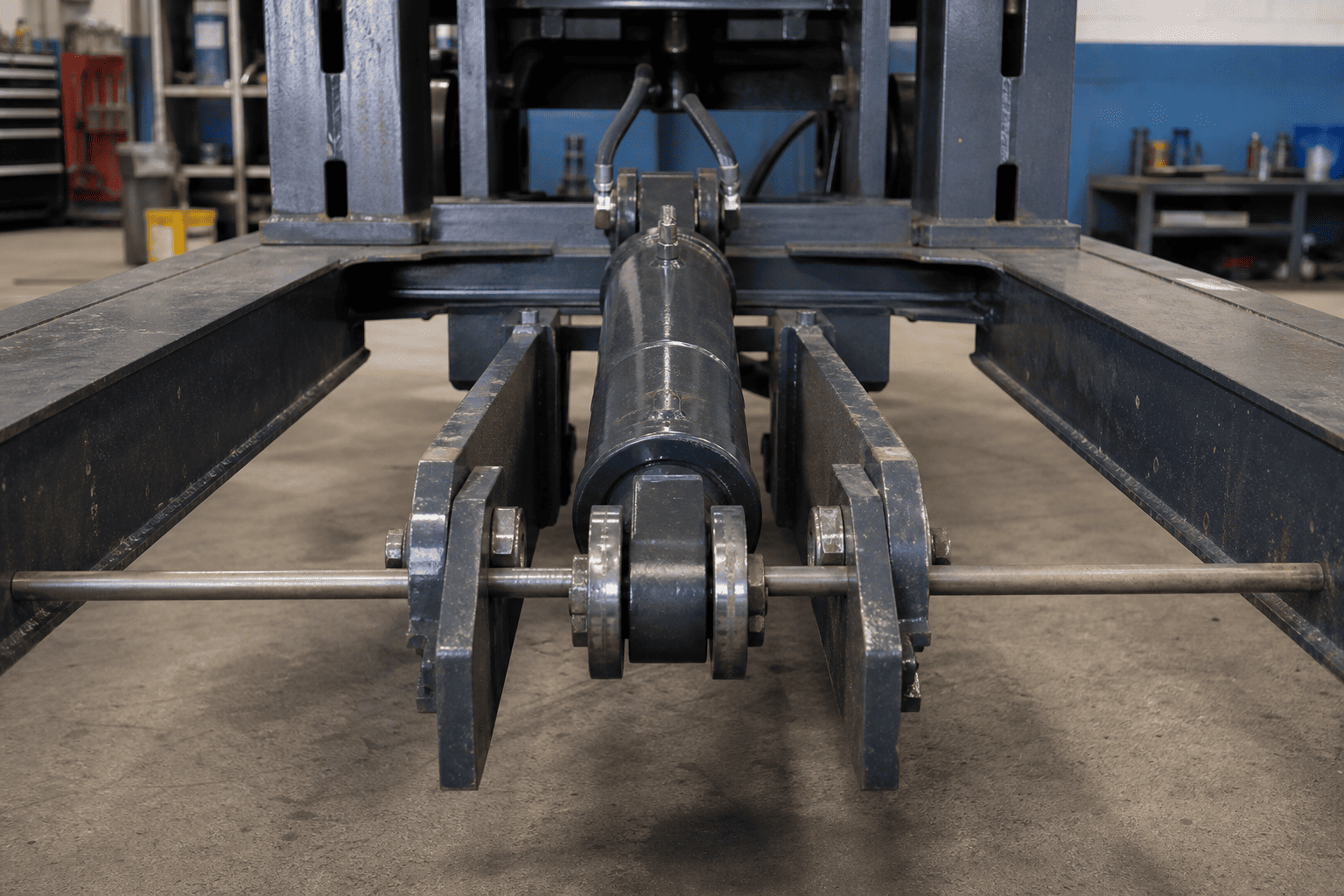

Suriin muli ang geometry ng makina sa mga binawi at pinalawig na posisyon, o sa aktwal na mga posisyon sa dulo na pinapayagan ng ligtas na pamamaraan sa pagpapanatili. Ang silindro ay hindi dapat pilitin sa posisyon sa pamamagitan ng paghila, pag-pry o pagdiin dito.
Kumpirmahin na ang dalawang mounting pin centerlines ay mananatiling parallel kung saan ang mounting design ay nangangailangan ng parallel pivoting. Tingnan kung may kontak sa mga bracket, guard, hose, frame member at iba pang gumagalaw na bahagi.
| # | Pagmamasid | Malamang na Sanhi / Indikasyon |
|---|---|---|
| 1 | Ang pin ay may pinakintab na banda sa isang gilid | Hindi pantay na contact, pagbabago ng pagkakahanay o paggalaw ng bracket |
| 2 | Mas maliit ang pin sa working zone | Pagkasuot ng pin, hindi sapat na pagpapanatili o paggalaw sa ilalim ng pagkarga |
| 3 | Ang busing ay umiikot sa pabahay nito | Maluwag na magkasya, nasira ang pabahay o maling pag-install |
| 4 | Ang butas ng Clevis ay hugis-itlog o tapered | Patuloy na operasyon na may clearance o isang maluwag na pin |
| 5 | Ang kalawang na alikabok o pinong metal na mga labi ay naroroon | Ang pagkabalisa, kaagnasan, hindi sapat na proteksyon o kamag-anak na paggalaw |
| 6 | Ang retainer ay baluktot o paulit-ulit na lumuluwag | Pin walk, paggalaw ng bracket o maling pag-aayos ng pagpapanatili |
| 7 | Ang rod guide o gland ay nagpapakita ng one-sided wear | Suriin ang pagkakahanay ng makina at mounting geometry bago palitan ang mga seal |
| 8 | Ang pagsusuot ay lilitaw lamang malapit sa isang dulo ng stroke | End-position geometry, interference o pagbabago ng load path |
Ang mga obserbasyong ito ay mga panimulang punto para sa inspeksyon, hindi mga awtomatikong pag-diagnose. Ang isang pagod na pin ay maaaring isang epekto ng isang mas malaking problema sa pagkakahanay kaysa sa orihinal na dahilan.
Maaaring angkop ang pag-aayos na pin-only kapag ang pin ay pagod na ngunit ang bushing, eye, clevis, bracket at retention system ay nananatili sa loob ng aprubadong mga limitasyon sa dimensyon. Ang bagong pin ay dapat tumugma sa tamang diameter, haba, materyal at pagkakaayos ng pagpapanatili.
Ang pagpapalit ng bushing ay nangangailangan ng tamang akma, oryentasyon at paraan ng pag-install. Kumpirmahin kung ang kapalit na bushing ay lubricated, dry-running o dinisenyo para sa isang partikular na kondisyon sa ibabaw. Ang pagpindot sa isang bushing sa isang nasira o hindi maayos na pabahay ay maaaring magparami ng orihinal na problema.
Ang isang oval cylinder eye o clevis hole ay maaaring mangailangan ng aprubadong paraan ng pagkukumpuni gaya ng machining, isang repair sleeve o pagpapalit ng apektadong bahagi. Huwag magwelding, magbutas o magbago ng tampok na pag-mount na nagdadala ng pagkarga nang walang pag-apruba ng engineering at isang dokumentadong pamamaraan ng pagkumpuni.
Kung ang cylinder eye, clevis, trunnion o mounting block ay basag, permanenteng na-deform o nasa labas ng aprubadong mga limitasyon sa dimensyon, maaaring kailanganin ang isang kapalit na silindro o engineered na pagkumpuni. Ang kapalit ay dapat na tumugma sa geometry ng makina, hindi pinili lamang sa pamamagitan ng bore o stroke.
Ang isang mounting-wear inquiry ay mas madaling suriin kapag kasama nito ang aktwal na data ng pag-install. Ipadala:
Para sa mga pin-to-pin cylinders, ang mga sarado at pinahabang sukat ng pin-center ay lalong mahalaga. Ang isang kapalit na tumutugma sa hydraulic na koneksyon ngunit nagbabago sa mounting geometry ay maaaring lumikha ng isang bagong interference o problema sa pagkakahanay.
Bago ibalik ang makina sa normal na operasyon:
1. Kumpirmahin na ang pin at bushing ay ang mga tinukoy na bahagi para sa pag-mount.
2. I-verify na ang pin ay ganap na nakalagay at tama na napanatili.
3. Suriin na ang silindro ay umiikot nang hindi nagbubuklod sa magkabilang dulo.
4. Kumpirmahin na ang baras at miyembro ng makina ay nananatiling nakahanay sa pamamagitan ng pinahihintulutang paghampas.
5. Suriin ang hose routing at port clearance habang gumagalaw.
6. Paandarin ang makina sa mababang panganib at mababang bilis ayon sa pamamaraan ng kagamitan.
7. Tumigil kung ang silindro ay nagbubuklod, ang bracket ay lumipat, ang pin ay lumalakad o ang baras ay nadikit sa mga kalapit na bahagi.
8. Itala ang mga huling sukat at mga bahagi ng pagkukumpuni para sa pagpapanatili sa hinaharap.
Binibigyang-diin din ng gabay sa kaligtasan ni Parker na ang hindi tamang pagkakahanay ay maaaring magresulta sa labis na pagkasira ng rod gland at cylinder bore wear. Ito ang dahilan kung bakit dapat kumpletuhin ang tseke sa pag-install pagkatapos ng pagkumpuni, hindi lamang bago alisin ang mga lumang bahagi.
Ang isang kinokontrol na inspeksyon sa pag-mount ay maaaring makatulong na maiwasan ang ilang mamahaling pag-ulit na pagkabigo:
Ang layunin ay hindi awtomatikong palitan ang bawat pagod na bahagi. Ito ay upang matukoy ang aktwal na landas ng pagkarga at ibalik ang mounting geometry na idinisenyo upang sundin ng silindro.
Maaaring suriin ng HCIC ang mga kinakailangan sa pagpapalit at custom na hydraulic cylinder mula sa totoong data ng pag-install: mga sukat ng pag-mount, pag-aayos ng pin, stroke, impormasyon ng bore at rod, configuration ng port, aplikasyon at magagamit na mga guhit. Para sa mga pagod na mounting point, isama ang mga larawan at sukat ng mga bracket sa gilid ng makina upang saklaw ng pagsusuri ng quotation ang fitment pati na rin ang hydraulic connection.
Hydraulic cylinderAng mounting pin at bushing wear ay isang mekanikal na problema sa fitment na maaaring maging problema sa pagiging maaasahan ng haydroliko. Siyasatin ang pin, bushing, cylinder eye, clevis, retention hardware at full working arc nang magkasama. Itala ang mga sukat bago mag-order ng mga piyesa, at huwag gumamit ng bagong silindro upang mabayaran ang isang nasira o hindi maayos na istraktura ng makina.
Kung kailangan mo ng OEM replacement o custom na pin-to-pin na hydraulic cylinder, ipadala sa HCIC ang mga lumang-silindro na dimensyon, sarado at pinahabang distansya ng pin-center, mga sukat ng pin at clevis, impormasyon sa port, mga larawan at mga detalye ng application. Ang kumpletong pakete ng data ay nagbibigay sa koponan ng engineering ng isang mas mahusay na batayan para sa pagkumpirma ng kaangkupan bago ang produksyon.
