Ang Hydraulic Fluid Cleanliness ay lumilipat mula sa Detalye ng Pagpapanatili patungo sa Kinakailangang Disenyo ng OEM

I. Ang Problema sa Industriya ay Hindi Lamang "Dirty Oil"

Ang kontaminasyong haydroliko ay kadalasang tinatalakay pagkatapos dumikit ang balbula, nagiging maingay ang bomba o nagsisimulang gumalaw nang hindi pantay ang isang silindro. Sa panahong iyon, ang likido ay hindi na lamang isang detalye ng pagpapanatili. Ito ay naging katibayan na ang sistema ay hindi nakontrol sa isang mas maagang yugto.

Para sa kagamitang OEM, magsisimula ang kalinisan bago i-commissioning. Maaaring mangailangan ng pagsasala ang bagong langis bago gamitin. Ang mga hose, fitting, tank at machined na bahagi ay maaaring magpasok ng mga particle. Ang isang breather, access cover o bukas na port ay maaaring hayaang makapasok ang kontaminasyon sa panahon ng serbisyo. Ang pagsusuot sa loob ng system ay maaaring lumikha ng higit pang mga particle at mailipat ang mga ito sa pamamagitan ng mga sensitibong clearance.

Para sa isang OEM team, ang kalinisan ay mas kapaki-pakinabang kapag ito ay itinuturing bilang isang disenyo at pagtanggap na kinakailangan, hindi bilang isang pangkalahatang tagubilin na "panatilihing malinis ang langis." Tinutukoy ng isang kapaki-pakinabang na detalye ang paraan ng pag-uulat, ang sampling point, ang responsableng partido at ang aksyon na gagawin kapag ang resulta ay lampas sa napagkasunduang limitasyon.

Ipinapaliwanag ng artikulong ito ang lohika ng engineering nang hindi nagtatalaga ng isang target na pangkalahatang kalinisan. Ang tamang target ay nakasalalay sa pinaka-sensitibong bahagi ng kontaminasyon, ang hydraulic circuit, ang fluid, ang duty cycle at ang mga tagubilin ng manufacturer ng component.

---

II. Ang Talagang Sinasabi sa Iyo ng ISO 4406 Code

Ang ISO 4406 ay nag-uulat ng solid-particle contamination gamit ang tatlong code number. Tinutukoy ng gabay sa mga pamantayan ng kontaminasyon ni Parker ang tatlong laki ng banda bilang mga particle na mas malaki sa 4 μm(c), mas malaki sa 6 μm(c) at mas malaki sa 14 μm(c). Ang code ay batay sa bilang ng mga particle sa isang tinukoy na dami ng likido, hindi sa visual na hitsura ng langis.

Mahalaga ang pagkakaibang iyon. Maaaring magmukhang malinaw ang langis at naglalaman pa rin ng mga particle na nauugnay sa mga balbula, bomba, gabay at seal. Sa kabaligtaran, ang isang resulta ng bilang ng butil ay hindi kumpletong pagsusuri ng hydraulic system. Inilalarawan lamang ng resulta ang sample na nakuha sa ilalim ng nakasaad na pamamaraan at kundisyon ng pagsubok.

Ang mga code number ay logarithmic cleanliness band. Ang pagbabago ng isang code ay hindi isang maliit na linear na pagbabago sa populasyon ng particle. Samakatuwid, dapat iwasan ng mga mamimili ang pagtrato sa 18/16/13 bilang isang pandekorasyon na label o paghahambing ng dalawang ulat nang hindi sinusuri ang paraan ng pagsubok, batayan ng pagkakalibrate, sample na lokasyon at petsa.

Ipinapakita rin ni Parker na ang mga katanggap-tanggap na code ng kontaminasyon ay nag-iiba ayon sa uri ng system at sensitivity ng bahagi. Ang isang low-pressure circuit na may malalaking clearance ay hindi maaaring italaga sa parehong inaasahan sa kalinisan bilang isang mataas na pagganap na proporsyonal o servo-controlled na sistema. Ang detalye ay dapat magmula sa disenyo ng system sa halip na mula sa isang generic na talahanayan sa internet.

---

III. Ang kontaminasyon ay pumapasok sa pamamagitan ng mas maraming mga ruta kaysa sa karamihan ng mga checklist na palabas

3.1 Ang bagong likido ay hindi awtomatikong handa sa pagkomisyon

Ang isang delivery drum o bulk tank ay maaaring maglaman ng mga particle mula sa pagmamanupaktura, transportasyon, paglipat ng kagamitan o paghawak. Inilalarawan ng “bagong langis” ang katayuang pangkomersiyo nito; hindi ito awtomatikong nagpapatunay na nakakatugon ito sa antas ng kalinisan na kinakailangan ng makina.

Ang pamamaraan ng pagtanggap ay dapat matukoy ang grado ng likido, batch ng tagapagtustos, kondisyon ng imbakan at paraan ng pagsasala na ginamit bago punan. Kung ang isang target sa kalinisan ay bahagi ng detalye ng pagbili, ang resulta ay dapat na naka-link sa isang sample at isang nakadokumentong paraan ng pagsubok.

3.2 Ang gawaing pagpupulong ay maaaring lumikha ng unang pagkarga ng mga labi

Ang pagputol, pag-thread, flaring, welding, grinding at machining ay maaaring mag-iwan ng mga chips, burr, scale o alikabok malapit sa hydraulic connections. Ang isang hose ay maaaring mukhang malinis mula sa labas habang nagdadala ng mga particle mula sa proseso ng pagmamanupaktura o pagputol nito. Ang mga takip at saksakan ay maaari ding maging mga pinagmumulan ng kontaminasyon kapag sila ay nakaimbak sa isang maruming bangko at pagkatapos ay inilagay.

Ang paglilinis ay hindi katulad ng pagpupunas sa labas ng isang bahagi. Ang loob ng mga hose, manifold, pipe at fitting ay dapat isaalang-alang bago isara ang circuit.

3.3 Ang mga paghinga at pagbubukas ng serbisyo ay bahagi ng landas ng kontaminasyon

Ang bawat reservoir ay humihinga habang nagbabago ang antas ng likido at temperatura. Ang mahinang pag-aayos ng paghinga ay maaaring payagan ang airborne na alikabok o kahalumigmigan na pumasok. Ang mga bukas na filler neck, mga nawawalang takip at maruming mga takip sa pag-access ay lumilikha ng mga katulad na panganib sa panahon ng pagpapanatili.

Dapat gawing malinis at kontrolado ng layout ang nakagawiang serbisyo. Ang mga filter breather, protektadong filler point at selyadong access cover ay hindi cosmetic upgrade; bahagi sila ng hangganan ng pagkontrol sa kontaminasyon.

3.4 Ang makina ay maaaring makabuo ng sarili nitong mga particle

Ang pagsusuot, cavitation, mga nasirang ibabaw, pagkasira ng hose at pagkabalisa ng bahagi ay maaaring lumikha ng mga particle pagkatapos i-commissioning. Maaaring alisin ng isang filter ang ilan sa materyal na ito, ngunit hindi mapapalitan ng pagsasala ang diagnosis. Ang biglaang pagtaas ng mga bilang ng particle ay dapat mag-trigger ng pagsusuri sa pinagmulan, hindi lamang ng pagbabago ng filter.

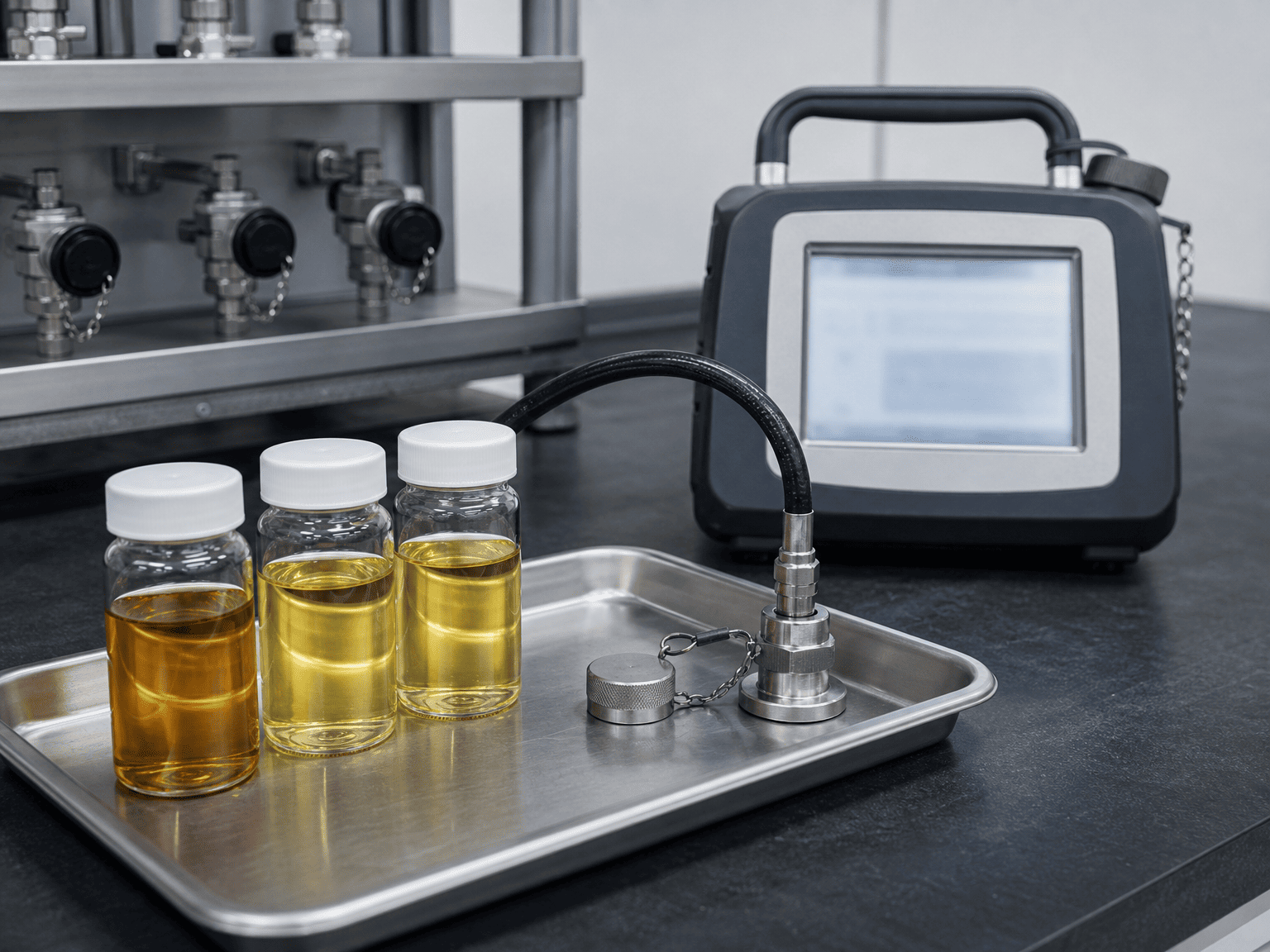

3.5 Nauuna ang Sampling Quality Bago ang Particle Counter

Ang isang tumpak na pagsubok sa isang mahinang sample ay isang hindi magandang batayan para sa isang desisyon. Dapat planuhin ang sampling sa paligid ng isang lokasyon na kumakatawan sa kondisyon ng likido na sinusuri.

Para sa isang pagsubok sa pagtanggap ng OEM, tukuyin ang sumusunod bago mapuno ang makina:

- Sampling point at kung ito ay upstream o downstream ng pagsasala

- Temperatura ng likido at estado ng pagpapatakbo sa panahon ng sampling

- Kinakailangang flushing procedure para sa sampling connection

- Malinis na bote, hose at mga kinakailangan sa angkop

- Pamantayan sa pagsubok, batayan ng pagkakalibrate at pamamaraan ng laboratoryo o instrumento

- Bilang ng mga sample at kinakailangan sa repeatability

- Taong responsable sa pagtatala ng resulta at pag-apruba sa paglabas

Ang isang sample na kinuha mula sa isang tahimik na sulok ng tangke ay maaaring hindi kumakatawan sa likido na gumagalaw sa isang balbula. Ang isang sample na kinuha kaagad pagkatapos na abalahin ang system ay maaari ding magpakita ng pansamantalang kondisyon. Ang sampling point, timing at estado ng makina ay dapat itala kasama ng resulta.

Para sa isang kapalit na silindro o pagsisiyasat ng serbisyo, dapat na maiugnay ang sample sa kaganapang pinag-aaralan. Itala ang mga oras ng makina, kamakailang pagpapanatili, mga pagbabago sa filter, hindi pangkaraniwang ingay, kondisyon ng temperatura at ang sangkap na nag-trigger sa inspeksyon. Ang bilang ng particle na walang operating context ay mahirap bigyang-kahulugan.

---

IV. Ang Pagsala ay Desisyon ng System, Hindi Isang Numero ng Micron

Dapat suriin ang isang detalye ng filter kasama ng daloy, presyon, pag-uugali ng bypass, kapasidad na humawak ng dumi, access sa pagpapalit ng elemento at ang pagiging sensitibo ng kontaminasyon ng circuit. Ang pinakamaliit na nominal na micron na numero ay hindi awtomatikong ang pinakamahusay na sagot.

Ang pagsusuri sa disenyo ay dapat magtanong:

1. Saan mas malamang na pumasok ang kontaminasyon?

2. Aling bahagi ang may pinakamaliit o pinakasensitibong internal clearance?

3. Pinoprotektahan ba ng filter ang bahagi sa panahon ng normal na daloy, malamig na pagsisimula at mga kondisyon ng bypass?

4. Maaari bang tukuyin ng maintenance team ang isang naka-block na elemento bago maging normal na landas ang bypass path?

5. Naa-access ba ang filter nang hindi binubuksan ang system sa isang hindi nakokontrol na kapaligiran?

6. Ang pag-aayos ba ng return-line, pressure-line o offline na pagsasala sa aktwal na panganib sa kontaminasyon?

Ang isang filter ay dapat ding tugma sa daloy ng circuit at mga kondisyon ng presyon. Ang isang maliit na elemento ay maaaring lumikha ng labis na pagbaba ng presyon. Ang isang hindi naa-access na elemento ay maaaring maiwan sa serbisyo nang masyadong mahaba. Ang isang filter na walang praktikal na tagapagpahiwatig ng kondisyon ay maaaring gawing isang naantalang kabiguan ang isang sukatan ng kalinisan.

Ang mga reservoir breather, suction protection, return filtration at offline na kidney-loop filtration ay malulutas ang iba't ibang problema. Ang mga ito ay hindi dapat ituring bilang mga mapagpapalit na sangkap.

---

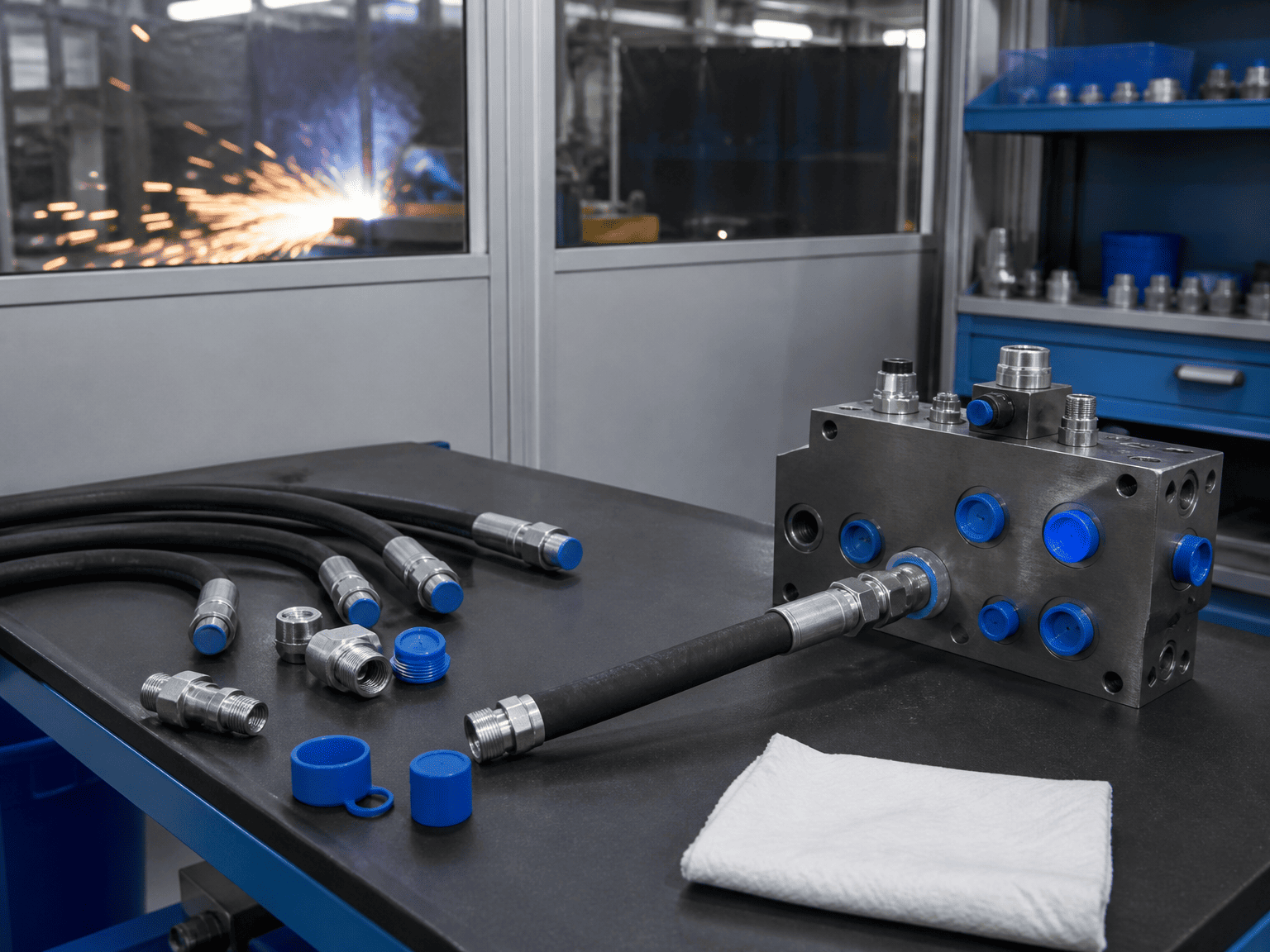

V. Ang Malinis na Pagpupulong ay isang Kinakailangan sa Paggawa

Hydraulic cylinderang kalinisan ay dapat makita sa proseso ng pagmamanupaktura at pag-install. Maaaring kabilang sa isang seryosong checklist ng OEM ang:

1. Malinis na imbakan para sa mga tubo, hose, fitting, seal at machined parts
2. Mga takip sa mga bukas na port sa panahon ng transportasyon at pagpupulong
3. Tinukoy na paglilinis para sa mga tubo, manifold at hose assemblies
4. Paghiwalayin ang mga lugar para sa paggiling, hinang at panghuling hydraulic assembly
5. Walang muling paggamit ng maruruming lalagyan o hindi na-verify na flushing fluid
6. Malinis na mga tool para sa pagbubukas ng mga haydroliko na koneksyon
7. Inspeksyon ng mga elemento ng filter at breathers bago pagpuno
8. Naitala ang fluid identity, batch at history ng pagsasala
9. Kontroladong paghawak pagkatapos ng huling pagsubok sa kalinisan

Ang huling punto ay madaling makaligtaan. Ang isang makina ay maaaring pumasa sa isang pagsusuri sa likido at pagkatapos ay maging kontaminado habang ang mga hose ay konektado, ang mga takip ay tinanggal o ang isang bahagi ay pinapalitan. Ang rekord ng paglabas ay dapat na kasama ang oras ng huling sample at ang gawaing ginawa pagkatapos.

Para sa mga supplier ng cylinder, mahalaga ang port protection at malinis na mga kasanayan sa koneksyon dahil ang kontaminasyon ay maaaring umabot sa mga seal, guides, valves at finish rod surface sa pamamagitan ng hydraulic circuit. Ang silindro ay hindi nakahiwalay sa disiplina sa kalinisan ng makina sa paligid nito.

---

VI. Paano Dapat Magtakda ang Mga Koponan ng OEM ng Kinakailangan sa Pagtanggap

Iwasang magsulat ng purchase order na nagsasabing "kailangan lang ng malinis na hydraulic oil." Ang isang magagamit na kinakailangan ay dapat magsaad:

- Ang pamantayan ng kalinisan at code sa pag-uulat

- Ang batayan ng laki ng butil at paraan ng pagsubok

- Ang sample na lokasyon at kondisyon ng makina

- Ang napagkasunduang target sa kalinisan o kinakailangan ng component-manufacturer

- Kung ang target ay nalalapat sa paghahatid, pagkatapos ng pag-flush, sa pag-commissioning o sa panahon ng operasyon

- Ang tugon sa isang out-of-limit na resulta

- Mga kinakailangang rekord, kabilang ang sample na petsa, instrumento o laboratoryo at pagkakakilanlan ng likido

Ang target ay dapat piliin mula sa pinakasensitibong bahagi at ang aktwal na tungkulin ng makina. Kung ang system ay naglalaman ng proporsyonal o servo na mga bahagi, gamitin ang kanilang nai-publish na kinakailangan sa kalinisan bilang input ng disenyo. Kung ang isang silindro ay bahagi ng isang mas malaking circuit, huwag ipagpalagay na ang isang pangkalahatang kategorya ng silindro ay tumutukoy sa antas ng kalinisan para sa buong makina.

Kapag hindi pa alam ang target, ang tamang aksyon sa engineering ay ang pagkuha ng component data sheet at hydraulic schematic. Ang paghula ng code mula sa isang generic na talahanayan ay lumilikha ng isang detalye na mukhang tumpak ngunit maaaring hindi maprotektahan ang system.

---

VII. Ano ang Dapat Gawin Kapag Out of Limit ang Resulta

Huwag agad ideklarang may sira ang buong makina. Kumpirmahin muna ang sample na pagkakakilanlan, paraan ng sampling, status ng instrumento at batayan ng pag-uulat. Pagkatapos ay ihambing ang resulta sa mga nakaraang sample mula sa parehong lokasyon.

• Ang isang praktikal na pagkakasunud-sunod ng pagtugon ay:
• Hawakan ang makina o bahagi sa napagkasunduang release point.
• Kumpirmahin na ang sample ay kinuha mula sa tamang lokasyon gamit ang malinis na kagamitan.
• Suriin ang kamakailang pagpapanatili, pagtatrabaho ng hose, paglilipat ng likido at mga pagbabago sa filter.
• Siyasatin ang mga elemento ng filter at mga breather para sa katibayan ng aktibong kontaminasyon.
• I-resample pagkatapos ng napagkasunduang corrective action.
• Siyasatin ang pinagmulan ng butil kung tumaas muli ang bilang.
• Itala ang resulta, aksyon at desisyon sa pag-apruba sa file ng kalidad ng makina.

Ang paulit-ulit na pagpapalit ng mga elemento ng filter nang hindi hinahanap ang pinagmulan ay maaaring magtago ng isang aktibong problema sa pagsusuot o pagpasok. Ang trend data ay mas kapaki-pakinabang kaysa sa isang nakahiwalay na numero kapag ang system ay nasa serbisyo na.

---

VIII. Checklist ng Contamination-Control ng Isang Mamimili

Bago aprubahan ang isang hydraulic cylinder, power unit o kumpletong circuit, tanungin ang supplier at ang machine team:

• Anong pamantayan sa kalinisan ang gagamitin?
• Aling bahagi ang tumutukoy sa target na antas?
• Saan kukuha ng mga sample?
• Paano malilinis ang mga hose at pipe bago kumonekta?
• Paano pinoprotektahan ang mga port sa pagitan ng mga yugto ng pagpupulong?
• Anong pagsasala at pag-aayos ng paghinga ang tinukoy?
• Paano itatala ang mga fluid batch at mga pagbabago sa filter?
• Ano ang out-of-limit na aksyon?
• Aling mga dokumento ang ibinibigay kasama ng release package?
• Sino ang nag-aapruba sa makina para sa pagsubok ng presyon at normal na operasyon?

Ang mga tanong na ito ay naglilipat ng kontrol sa kontaminasyon mula sa isang pangkalahatang pangako sa pagpapanatili sa isang nabe-verify na proseso ng engineering.
