Ang HCIC ay naglathala ng isang nakatuong mapagkukunan para saHCIC-310 American Power Hoist, paglalagay ng impormasyon sa pag-mount na nakabatay sa pulgada ng modelo at pagsusuri ng aplikasyon sa gitna ng pag-uusap ng mamimili.
Ang resource ay naglalayon sa mga commercial-vehicle builder, body manufacturer, fleet maintenance team at North American distributor na kailangang suriin ang hoist laban sa isang tunay na chassis. Ang kapaki-pakinabang na kontribusyon nito ay hindi isang pangako na ang isang hoist ay umaangkop sa bawat sasakyan. Nagbibigay ito sa mga mamimili ng tinukoy na panimulang punto: suriin ang mga na-publish na dimensyon, ihambing ang mga ito sa chassis, at tukuyin ang mga pagbabagong kinakailangan para sa isang hindi karaniwang pag-install.
Ito ay isang pampublikong update sa mapagkukunan ng produkto. Ito ay hindi isang anunsyo ng isang pinangalanang order ng customer, kontrata ng fleet, resulta ng paghahatid o pag-apruba ng unibersal na fitment. Ang pangwakas na kaangkupan ay nakasalalay pa rin sa frame ng sasakyan, karga, geometry ng katawan, hydraulic circuit at mga guhit sa pag-install.
Ang isang mamimili ng komersyal na sasakyan ay maaaring magsimula sa isang kahilingan para sa isang "American power hoist." Hindi sapat ang paglalarawang iyon para maglabas ng purchase order. Ang hoist ay dapat kumonekta sa isang partikular na frame, gumana sa isang tinukoy na landas ng pag-aangat at gumana gamit ang mga hydraulic control ng sasakyan.
Ang parehong isyu ay lilitaw sa kapalit na trabaho. Ang hoist na mukhang katulad ng lumang unit ay maaari pa ring lumikha ng problema kung ang base footprint, mounting-hole pattern, arm travel o hydraulic interface ay naiiba. Ang tamang paghahambing ay nasa pagitan ng nai-publish na data ng hoist at ang aktwal na interface ng chassis.
Iyon ang dahilan kung bakit ang HCIC-310 na mapagkukunan ay nagpapakita ng mga sukat sa pulgada at tinatalakay ang pagsasaayos ng lifting arm, laki ng base at mga mounting-hole na posisyon para sa hindi regular na mga layout ng chassis. Ang nai-publish na impormasyon ay nagbibigay sa isang koponan ng OEM ng isang bagay na tiyak na suriin bago humingi ng isang panipi.

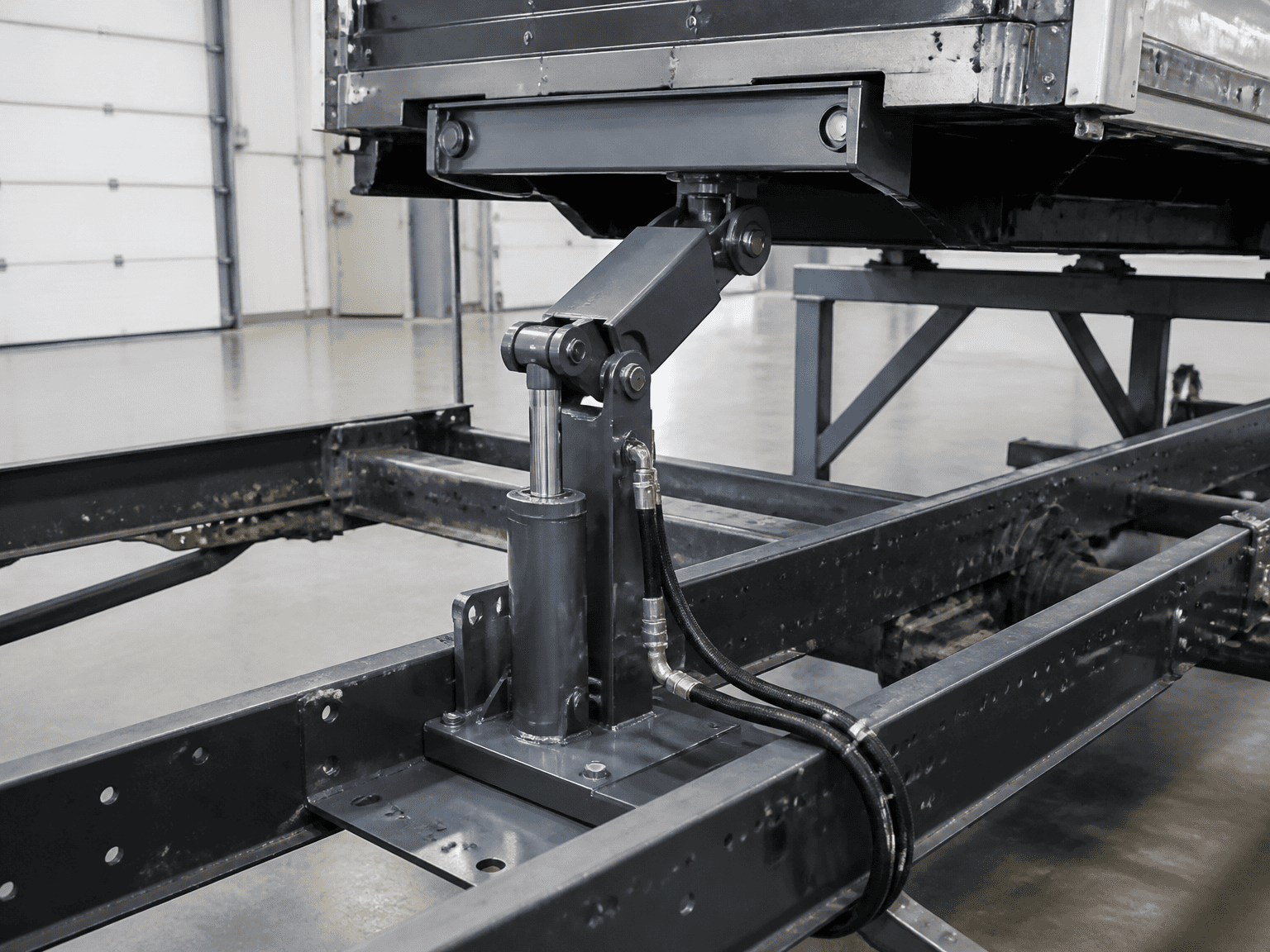

Tinutukoy ng pahina ng HCIC ang modelo bilang isang American power hoist para sa mga aplikasyon kabilang ang mga dump truck, mga trak ng basura at binagong mga komersyal na sasakyan. Inilalathala nito ang mga sumusunod na sukat ng sanggunian:
- Nangungunang haba ng cross-beam:24.00 in
- Pangunahing lifting-arm extended na haba:26.63 in
- Pangunahing lifting-arm na binawi ang haba:19.63 in
- Haba ng base:28.50 in
- Front base lapad:14.25 in
- Lapad ng base sa likuran:5.00 in
- Kapal ng pag-mount sa harap:4.00 in
Ang mga bilang na ito ay dapat ituring bilang nai-publish na data ng sanggunian para sa pagsusuri ng HCIC-310, hindi bilang isang kapalit para sa kasalukuyang pagguhit ng pag-install. Dapat kumpirmahin ng isang mamimili kung ang mga sukat ay tugma sa chassis, katawan, pagkakaayos ng bisagra, mga clearance sa kaligtasan at hydraulic na koneksyon sa target na sasakyan.
Ang mapagkukunan ay nagsasaad din na ang modelo ay maaaring iakma para sa mga espesyal na istruktura ng frame. Praktikal ang nakalistang direksyon: ang lifting-arm stroke, laki ng base at mounting-hole na mga posisyon ay maaaring suriin laban sa aktwal na kinakailangan ng chassis. Anumang pagbabago ay dapat kumpirmahin sa naaprubahang pagguhit bago ang produksyon.
Maraming mga komersyal na sasakyan sa North America ang idinisenyo at pinapanatili sa paligid ng mga sukat na nakabatay sa pulgada. Ang pagpapakita ng mga panimulang dimensyon sa pulgada ay binabawasan ang isang maiiwasang hakbang ng conversion sa unang paghahambing ng chassis.
Hindi nito inaalis ang pangangailangan para sa pagsusuri sa engineering. Ginagawa lamang nitong mas tiyak ang unang talakayan. Maaaring ipadala ng mamimili ang mga sukat ng chassis, markahan ang mga mounting point at hilingin sa supplier na suriin ang interface laban sa sanggunian ng HCIC-310.
Ang mga dump truck, mga basurang sasakyan at mga binagong katawan ay maaaring may iba't ibang lapad ng frame, mga clearance ng katawan, mga lifting path at hydraulic control. Ang isang hoist na pinili para sa isang layout ay hindi dapat ilipat sa ibang sasakyan batay sa pangalan lamang.
Ang pagtatanong ay dapat tukuyin ang pag-andar ng sasakyan, uri ng katawan, magagamit na mounting envelope, kinakailangan sa pag-angat at hydraulic connection. Kung hindi available ang isang drawing, ang malilinaw na litrato na may mga sinusukat na reference point ay maaari pa ring mapabuti ang unang teknikal na pagsusuri.
Ang mapagkukunan ng HCIC ay naglalarawan ng mga pagsasaayos para sa hindi regular na mga kondisyon ng chassis, kabilang ang mga mounting-hole na posisyon at base na sukat. Para sa isang mamimili ng OEM, ang mahalagang control point ay ang rebisyon ng dokumento: ang mga huling sukat, materyales, koneksyon at mga kinakailangan sa inspeksyon ay dapat na itala sa naaprubahang panipi o pagguhit.
Ang isang pandiwang pagbabago sa panahon ng pagpupulong ay hindi isang maaasahang detalye ng produksyon. Ang koponan ng engineering, pangkat ng pagbili at pabrika ay dapat gumana mula sa parehong naaprubahang impormasyon.
Ang isang kapaki-pakinabang na pakete ng pagtatanong ay dapat kasama ang:
1. Gumawa, modelo, taon at uri ng katawan ng sasakyan.
2. Pagguhit ng chassis o sinusukat na sukat ng frame.
3. Mga kasalukuyang hoist na litrato, kabilang ang base at mga mounting point.
4. Kinakailangang lifting function at body o container geometry.
5. Walang laman ang timbang ng katawan, inaasahang kargamento at tungkulin sa pagpapatakbo.
6. Magagamit na base haba, lapad, taas at nakapalibot na clearance.
7. Mounting-hole pattern at mga detalye ng koneksyon.
8. Hydraulic pressure, flow, port o impormasyon ng hose at control arrangement.
9. Dami, destinasyon at kung ang kahilingan ay OEM, pagpapalit o pagbabago sa trabaho.
10. Kinakailangang pagguhit, rekord ng inspeksyon, impormasyon sa pag-iimpake o iba pang mga dokumento ng order.

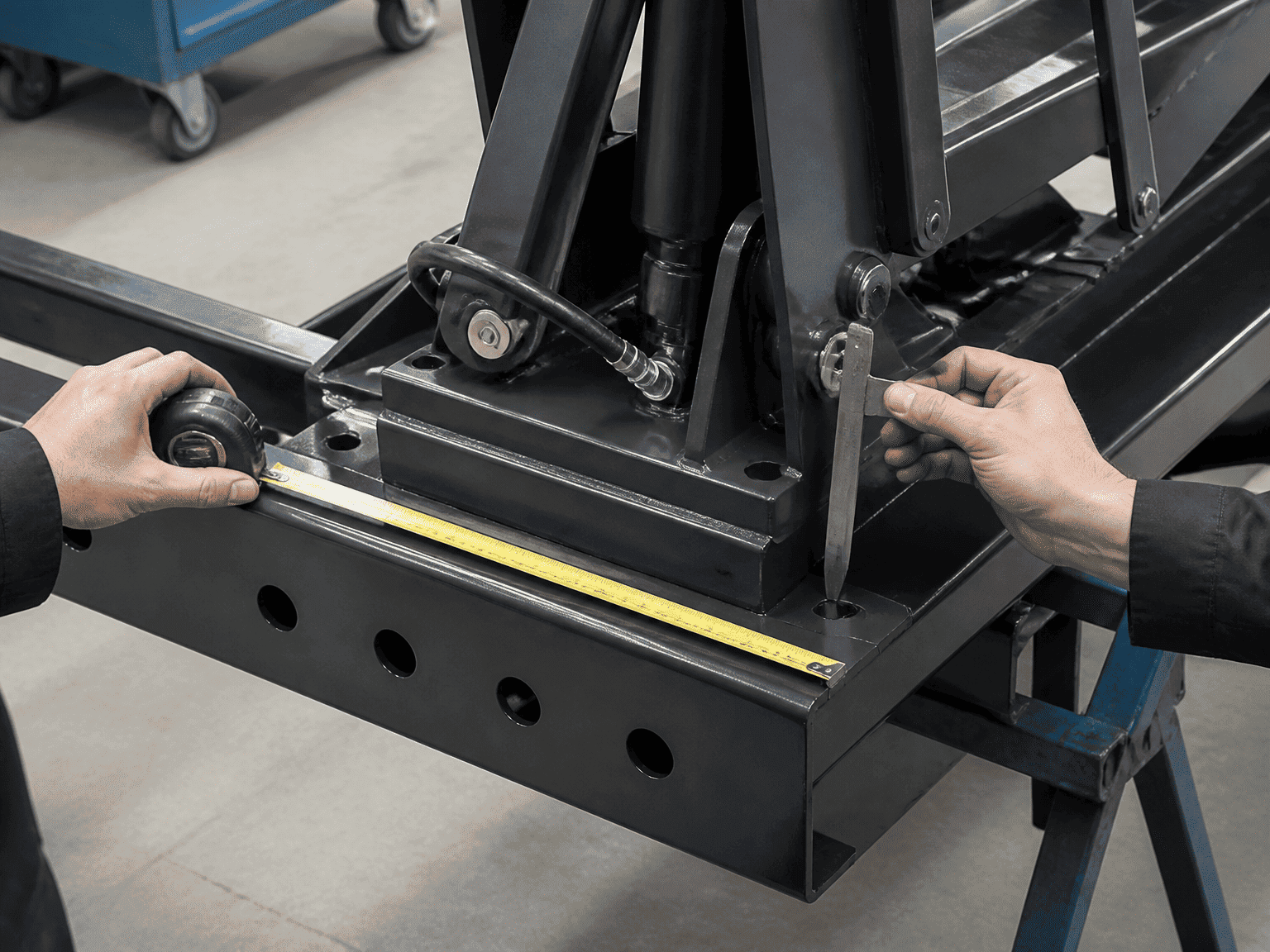

Ang tape measure na inilagay sa tabi ng mga mounting point ay kadalasang mas kapaki-pakinabang kaysa sa larawan ng hoist na nag-iisa. Kung ang unit ay kapalit, isama ang lumang numero ng bahagi, serial information at anumang ebidensya ng orihinal na geometry ng pag-install.
Ang nai-publish na mapagkukunan ay pinakamahusay na ginagamit sa maagang yugto ng pag-aayos:
- Stage 1 — Kilalanin ang sasakyan:tukuyin ang dump, tanggihan o binagong aplikasyon para sa komersyal na sasakyan.
- Stage 2 — Ihambing ang interface:suriin ang nai-publish na HCIC-310 na mga dimensyon laban sa chassis at body layout.
- Stage 3 — Markahan ang mga exception:tukuyin ang mga hindi karaniwang lapad ng frame, mga posisyon ng butas, paglalakbay sa braso o hydraulic na koneksyon.
- Stage 4 — Kumpirmahin ang drawing: sumang-ayon sa panghuling pagsasaayos bago ang paggawa o pagbabago.
- Stage 5 — Suriin ang inspeksyon at mga pangangailangan sa paghahatid:sabihin ang mga dokumento at tseke na kinakailangan para sa order.
Nakakatulong ang prosesong ito na paghiwalayin ang isang karaniwang talakayan sa fitment mula sa isang custom na configuration. Pinipigilan din nito ang isang karaniwang error sa pagkuha: pag-apruba ng hoist mula sa isang pangalan ng catalog habang iniiwan ang mekanikal na interface na hindi natukoy.
Ang mapagkukunan ng HCIC-310 ay hindi nagtatatag na ang bawat North American dump truck o tanggihan na sasakyan ay maaaring tumanggap ng modelo nang walang pagbabago. Hindi rin nito pinapalitan ang chassis drawing, lifting-force review, hydraulic-circuit check o machine safety assessment.
Ang na-publish na pahina ay naglalaman ng impormasyon ng aplikasyon at dimensyon, ngunit ang panghuling pagsasaayos ay dapat kumpirmahin para sa aktwal na sasakyan. Ang mga claim tungkol sa isang partikular na customer, fleet, dami ng order, performance ng paghahatid o resulta ng field ay hindi dapat mahihinuha mula sa mapagkukunan ng produkto maliban kung i-publish ng HCIC ang mga detalyeng iyon nang hiwalay.
Ang pagkakaibang iyon ay mahalaga sa B2B hydraulic procurement. Ang isang kapaki-pakinabang na pag-update ng kumpanya ay dapat gawing mas malinaw ang susunod na teknikal na hakbang ng mamimili nang hindi ginagawang isang hindi sinusuportahang case study ng proyekto ang isang karaniwang page ng produkto.
