A haydroliko na silindromaaaring dumating sa mabuting kondisyon at masira pa bago ito makarating sa makina. Ang mga hindi protektadong port ay nangongolekta ng kontaminasyon. Ang nakalantad na piston rod ay maaaring kaagnasan. Ang isang silindro na nakaimbak sa maling posisyon ay maaaring magkaroon ng maiiwasang seal o mga problema sa internal-corrosion.
Iyon ang dahilan kung bakit ang pagtanggap at pag-iimbak ay dapat ituring bilang bahagi ng proseso ng pag-install, hindi bilang warehouse housekeeping. Ang layunin ay simple: panatilihing malinis, protektado at masusubaybayan ang silindro hanggang handa na ang isang sinanay na technician na ikonekta ito.
Ang gabay na ito ay para sa mga mamimili ng OEM, maintenance team at distributor na humahawak ng mga hydraulic cylinder bago i-install. Nakatuon ito sa mga praktikal na pag-iimbak at mga pagsusuri sa pre-commissioning. Hindi nito pinapalitan ang manwal ng produkto ng tagagawa ng silindro o ang pamamaraang pangkaligtasan para sa makina.

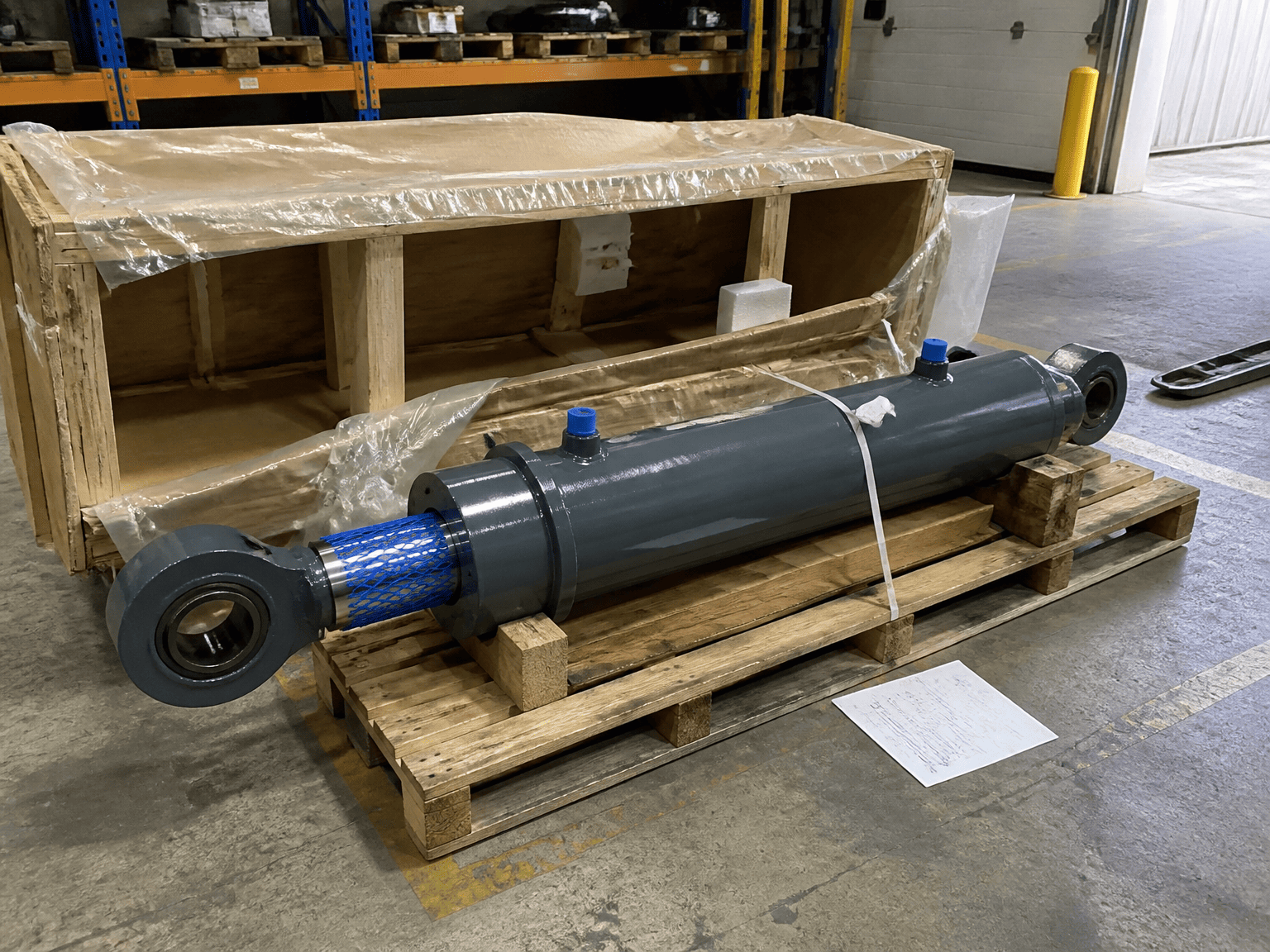

Simulan ang inspeksyon habang ang packaging at proteksyon sa transportasyon ay nasa lugar pa. Itala ang modelo, dami, nakikitang pinsala at anumang nawawalang accessory. Kumuha ng litrato bago mag-alis ng mga proteksiyon na materyales kung ang crate, papag o silindro ay nagpapakita ng mga marka ng epekto.
Suriin ang mga sumusunod na punto:
Ang mga tagubilin sa pag-install ni Hänchen ay nagsisimula sa pagsuri sa paghahatid para sa pagkakumpleto at pinsala. Iyan ay isang kapaki-pakinabang na disiplina para sa anumang kapalit o OEM na proyekto: huwag tuklasin ang nawawalang bahagi ng pag-mount pagkatapos na mailipat ang silindro sa imbakan.
Kung nakikita ang pinsala, ihiwalay ang item at idokumento ito bago linisin, pintura o subukang ilipat ang piston rod.
Sinasabi ng patnubay ng silindro ni Parker na ang mga plug ng protektor ng port ay dapat manatili sa lugar hanggang sa pag-install. Praktikal ang dahilan. Ang mga bukas na hydraulic port ay nagbibigay ng direktang daanan para sa alikabok, metal chips, moisture at iba pang kontaminasyon sa silindro.
Huwag tanggalin ang mga plug para lang suriin ang thread. Kumpirmahin ang uri ng port mula sa pagguhit o dokumentasyon ng produkto. Kapag handa nang i-install ang piping, linisin ang mga linya at fitting bago gawin ang koneksyon. Nagbabala rin si Parker na ang piping ay dapat na lubusang linisin upang alisin ang mga chips at burr mula sa threading o flaring work.
Ang isang malinis na koneksyon ay hindi lamang isang kagustuhan sa pagkomisyon. Ang kontaminasyon ay maaaring makapinsala sa mga seal, balbula at tapos na ibabaw ng silindro pagkatapos magsimulang magbisikleta ang makina.
Inirerekomenda ni Parker ang isang panloob na lugar ng imbakan na may tuyo, malinis at hindi kinakalawang na kapaligiran. Ang silindro ay dapat protektado mula sa panloob na kaagnasan pati na rin ang panlabas na epekto.
Ang lugar ng imbakan ay dapat ding limitahan:
Huwag gamitin ang silindro bilang suporta para sa iba pang mga materyales. Panatilihin ang pagkakakilanlan at mga dokumento ng produkto na may item o sa isang bakas na talaan ng bodega. Ang isang silindro na nawawala ang modelo o impormasyon ng order nito ay nagiging mas mahirap i-verify kapag handa na ang makina.
Para sa mga kumbensyonal na pang-industriya na silindro, inirerekomenda ni Parker ang patayong imbakan na nakataas ang piston rod hangga't maaari. Ang posisyon na ito ay maaaring mabawasan ang panganib ng kaagnasan mula sa condensation sa loob ng silindro at makatulong na mabawasan ang pinsala ng seal.
Ang tamang posisyon ay maaaring depende sa disenyo ng silindro, stroke, timbang, mga naka-install na accessory at mga tagubilin ng tagagawa. Ang mga teleskopiko na silindro, single-acting na mga silindro at mga silindro na may mga espesyal na kinakailangan sa imbakan ay hindi dapat ilagay ayon sa isang pangkalahatang tuntunin ng bodega.
Kung ang isang silindro ay dapat na naka-imbak nang pahalang, suportahan ito sa mga angkop na punto upang ang tubo, pamalo at mga mounting accessories ay hindi mabaluktot o masira. Pigilan ang paggulong at protektahan ang piston rod mula sa pagkakadikit sa rack o sahig.
Kung ang silindro ay nakaimbak na puno ng hydraulic fluid, sinabi ni Parker na dapat isaalang-alang ang pagpapalawak ng fluid na dulot ng mga pagbabago sa temperatura. Ito ay isang punto para kumpirmahin ng tagagawa o hydraulic engineer bago ang pangmatagalang imbakan.
Ang piston rod ay isa sa pinakamahalagang surface na protektahan sa panahon ng pag-iimbak. Ang kalawang, dents at mga gasgas ay maaaring makapinsala sa rod seal at gabay kapag nagsimulang gumalaw ang silindro.
Inirerekomenda ni Parker na pahiran ang mga nakalantad na hindi pininturahan na mga ibabaw, tulad ng piston rod, ng isang compound na pumipigil sa kalawang kapag ang kagamitan ay naka-imbak sa labas nang matagal. Ang tamang produkto ng proteksyon at paraan ng pag-alis ay dapat kumpirmahin para sa pagtatapos ng baras, materyal ng selyo at tagal ng imbakan.
Bago i-install, siyasatin ang baras sa ilalim ng magandang liwanag. Hanapin ang:
Huwag magpakintab, buhangin o muling magpinta ng sirang baras bilang mabilisang pag-aayos. Itala ang kundisyon at tanungin ang tagapagtustos ng silindro o kwalipikadong pangkat ng pag-aayos kung ang bahagi ay maaaring tanggapin.
Bago ang pagpupulong, ihambing ang silindro sa mga inaprubahang pagguhit at mga detalye ng order. Kumpirmahin ang kabuuang haba, stroke, istilo ng pag-mount, oryentasyon ng port, koneksyon sa rod-end at mga kasamang accessories.
Inutusan ni Hänchen ang mga installer na tanggalin ang mga sealing plug o cover plate na ginagamit upang protektahan ang produkto habang dinadala bago ang pagpupulong. Alisin ang mga proteksyong ito sa tamang yugto: panatilihing nakasara ang mga hydraulic port hanggang sa maging handa ang piping at fittings, pagkatapos ay linisin ang lugar ng koneksyon bago buksan ang circuit.
Dapat ding kumpirmahin ng pangkat ng pag-install na:
Parehong binibigyang-diin nina Parker at Hänchen na ang pag-install ng silindro ay isang espesyal na gawain. Sundin ang mga pamamaraan ng lockout, pag-angat at pagpapalabas ng presyon ng tagabuo ng makina.

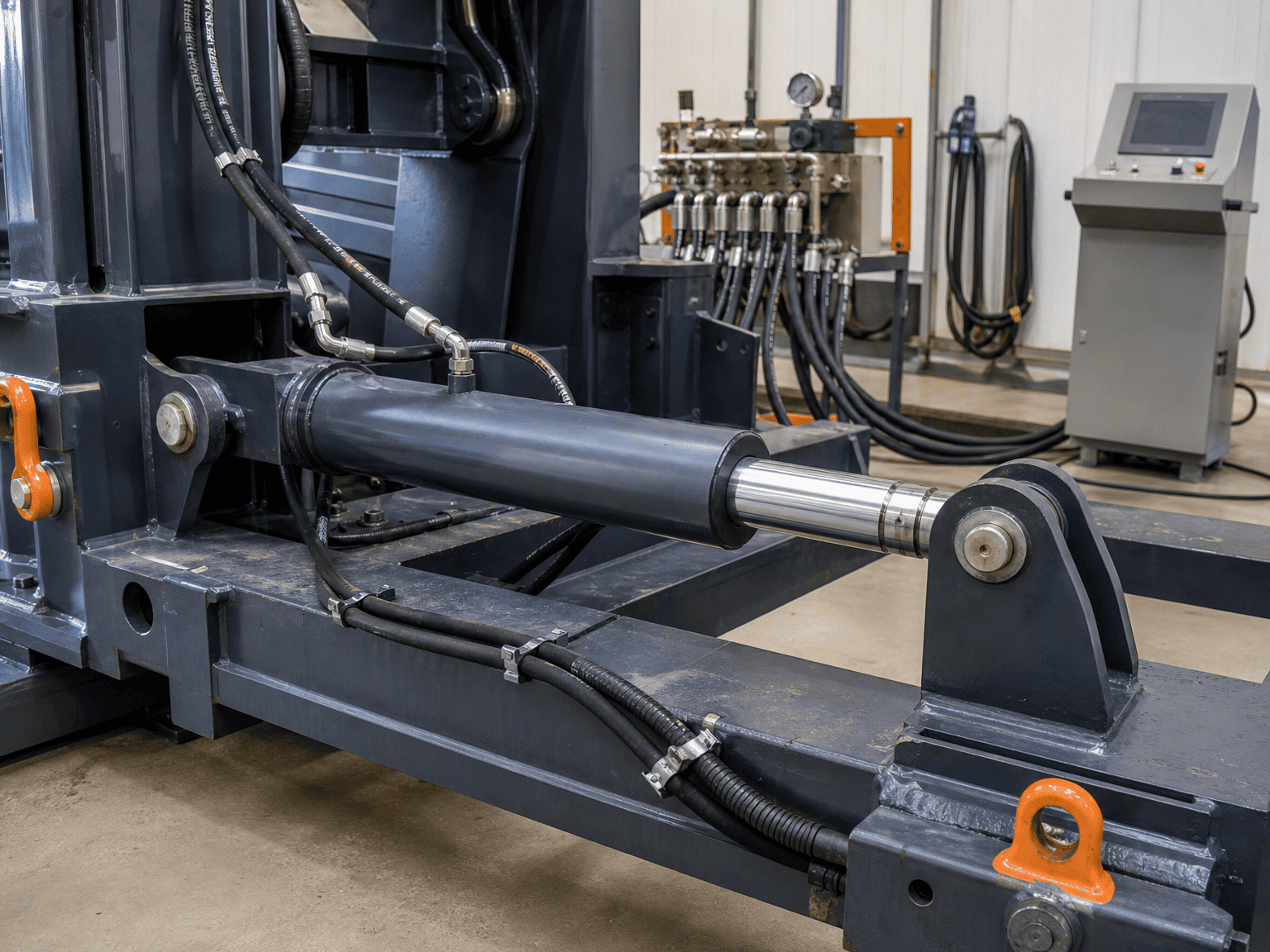

A haydroliko na silindrohindi dapat gamitin upang hilahin ang istraktura ng makina sa posisyon. Pagkatapos ng pag-iimbak, dapat kumpirmahin ng pangkat ng pag-install na ang mga punto ng suporta, mga mounting face at konektadong mga miyembro ng makina ay nagtatagpo nang hindi pinipilit ang silindro sa lugar. Pinapayuhan ni Hänchen ang pag-install na walang stress at nagbabala laban sa paglampas sa mga pinapahintulutang side load sa piston rod.
Bago i-commissioning, suriin ang pag-install mula sa silindro palabas:
- Ang mga naka-mount na mukha ay malinis at ganap na nakaupo
- Ang silindro ay sinusuportahan nang hindi pinipihit ang tubo
- Hindi pinipilit ng rod-end connection ang rod na patagilid
- Ang baras ay maaaring umabot sa magkabilang dulo ng nilalayong stroke nang walang kontak
- Ang mga hose ay may sapat na allowance sa paggalaw at hindi kuskusin sa frame
- Ang mga bantay at kalapit na bahagi ay umaalis sa kinakailangang clearance
Itinuturing din ng gabay sa kaligtasan ni Parker ang pagkakahanay bilang responsibilidad sa pag-install. Gawin ang pagsusuri na ito bago ilapat ang presyon, habang ang anumang interference ay maaari pa ring itama nang hindi nilo-load ang silindro o ang istraktura ng makina.
Ang hangin na nakulong sa isang hydraulic cylinder ay maaaring makaapekto sa operasyon at pag-uugali ng bahagi. Inirerekomenda ng gabay sa pag-install ng Hänchen ang pagpoposisyon ng mga venting port sa itaas kung saan naaangkop at pag-venting ang cylinder bago simulan.
Ang eksaktong pamamaraan ng pag-vent ay depende sa disenyo ng silindro at circuit ng makina. Gamitin ang mga tagubilin ng tagagawa, panatilihing kontrolado ang presyon at tiyaking hindi makakalikha ng panganib ang nalalabas na likido at hangin.
Pagkatapos ng pagbuga, inirerekomenda ni Hänchen ang mabagal, walang-load, mababang presyon na paggalaw bago ang normal na operasyon. Dapat obserbahan ng pangkat ng commissioning:
- Makinis na extension at pagbawi
- Paglabas sa mga port, seal at fitting
- Paggalaw at pagkakahanay ng pamalo
- Hindi inaasahang ingay, satsat o epekto
- Paggalaw ng hose at pakikipag-ugnayan sa frame
- End-of-stroke behavior at cushioning, kung nilagyan
Huwag direktang lumipat mula sa imbakan ng bodega patungo sa isang full-load na pagsubok nang wala itong kontroladong yugto ng inspeksyon.
Para sa bawat silindro, panatilihin ang isang maikling talaan na naglalaman ng:
- Modelo at serial o order reference
- Petsa na natanggap at lokasyon ng imbakan
- Pagkasira ng packaging o transportasyon
- Kondisyon ng port-plug at rod-protection
- Posisyon ng imbakan at mga petsa ng inspeksyon
- Nakikitang kaagnasan o pinsala sa ibabaw
- Inaprubahang pagguhit at manu-manong pag-install
- Pangalan ng taong naglabas nito para sa pag-install
Tinutulungan ng record na ito ang isang OEM na hiwalay na pinsala sa transportasyon, pinsala sa imbakan at pinsala sa pagpapatakbo kapag lumitaw ang isang problema sa ibang pagkakataon. Nagbibigay din ito sa pangkat ng pag-install ng malinaw na panimulang punto sa halip na umasa sa memorya.
Kung ang isang silindro ay naimbak nang matagal, nalantad sa panahon o natanggap na may pinsala sa transportasyon, ipadala ang impormasyon ng modelo, mga litrato, kasaysayan ng imbakan at pagguhit ng pag-install bago ito ikonekta sa makina. Makakatulong ang isang supplier na makilala ang isang normal na tseke bago ang pag-install mula sa isang kondisyon na nangangailangan ng pagkumpuni o pagpapalit.
Ang pinakamahusay na resulta ng pagkomisyon ay magsisimula bago ang unang pagsubok sa presyon: protektahan ang silindro, panatilihing malinis ang mga port, i-verify ang pag-install at itala kung ano ang iyong nakita
