Hydraulic Cylinder Push vs. Pull Force Calculation: Isang OEM Sizing Guide

● 2026-09-04 ● - ● Mag-iwan ako ng mensahe

I. Bakit Hindi Pareho ang Push at Pull Force

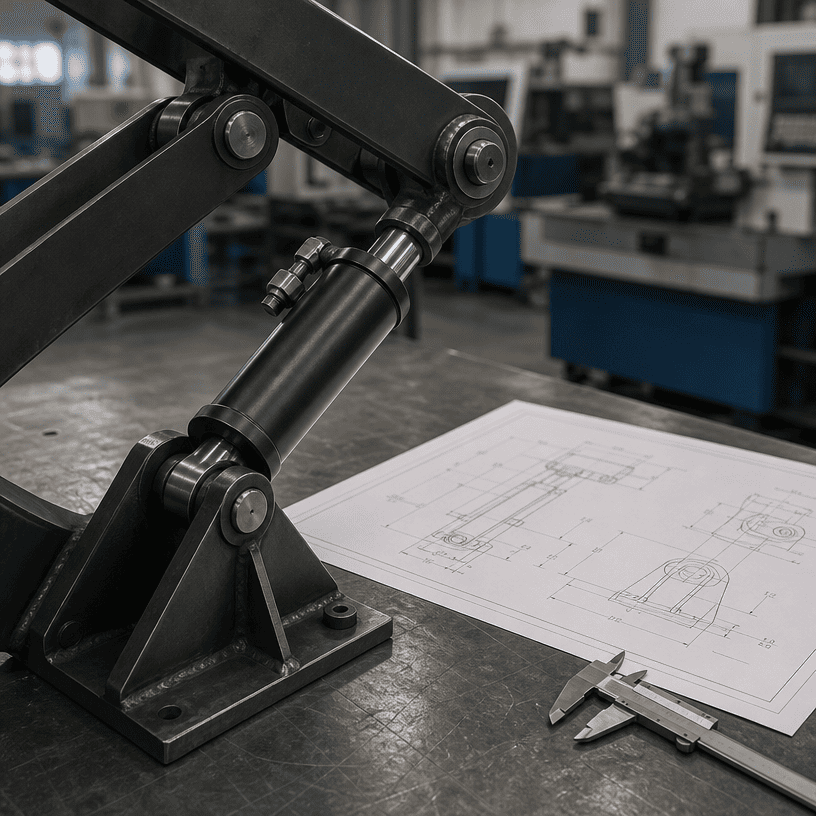

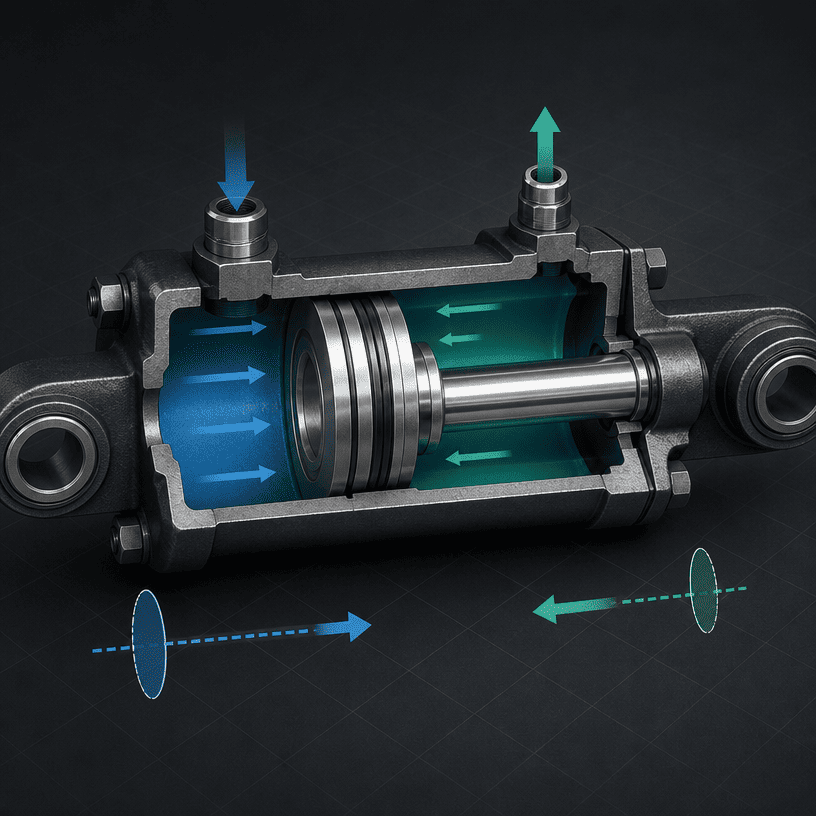

Kapag ang isang OEM engineer ay humingi ng ahaydroliko na silindrona maaaring "itulak ang 10 tonelada" o "hilahin ang 10 tonelada," ang unang tanong ay kung ang puwersa na iyon ay kinakailangan sa full-bore side o sa rod side. Ang isang differential hydraulic cylinder ay may buong piston area sa isang gilid at isang annular area sa kabila. Ang baras ay sumasakop sa bahagi ng rod-side area, kaya ang magagamit na pull force ay mas mababa sa parehong presyon.

Ang pagkakaibang iyon ay madaling makaligtaan kapag ang isang kapalit na silindro ay pinili sa labas ng diameter o isang lumang numero ng bahagi. Ito rin ang dahilan kung bakit ang isang silindro na lumilitaw na may sapat na nominal na kapasidad ay maaaring hindi maghatid ng kinakailangang puwersa sa aktwal na direksyon ng paggalaw.

Ipinapaliwanag ng gabay na ito ang lohika ng pagkalkula na ginamit para sa isang paunang pagsusuri ng OEM. Hindi ito kapalit ng kumpletong disenyo ng makina, pagsusuri sa istruktura, pagsusuri ng hydraulic-circuit o pagtatasa sa kaligtasan.

II. Ang Tatlong Input na Nagsisimula sa Pagkalkula

2.1 Diyametro ng butas

Tinutukoy ng bore, o diameter ng piston, ang buong lugar ng piston na nakalantad sa presyon. Ang isang mas malaking bore ay maaaring makabuo ng mas maraming teoretikal na puwersa sa parehong presyon, ngunit ito rin ay nagbabago ng dami ng langis, kinakailangang daloy para sa isang naibigay na bilis, cylinder envelope at mga kinakailangan sa pag-mount.

2.2 diameter ng baras

Ang diameter ng baras ay nakakaapekto sa puwersa ng paghila dahil ang baras ay sumasakop sa lugar sa gilid ng baras. Naaapektuhan din nito ang koneksyon ng baras, pag-load ng gabay, available na clearance at ang paraan ng paghawak ng silindro sa compression o tension. Ang isang baras ay hindi maaaring piliin mula sa puwersa ng paghila lamang; mahalaga din ang stroke, mounting, guidance at ang aktwal na landas ng pagkarga.

2.3 Epektibong haydroliko na presyon

Gamitin ang presyon na aktwal na magagamit sa silindro sa panahon ng kinakailangang paggalaw, hindi lamang ang maximum na setting ng relief ng bomba. Ang pagkawala ng presyon sa pamamagitan ng mga balbula, hose, fitting at iba pang mga bahagi ay maaaring mabawasan ang presyon na inihatid sa silindro. Ang pagkakasunud-sunod ng pagpapatakbo ng makina ay dapat matukoy ang presyon ng disenyo na ginamit para sa unang pagkalkula.

III. Ang Pangunahing Push at Pull Formula

Para sa pagkalkula ng first-pass gamit ang mga pare-parehong unit:

Push force:


Fitulak= P × Apiston

Pull force:

Fhilahin= P × (Apiston− Apamalo)

saan:

  • F--ay teoretikal na puwersa ng silindro.
  • P--ay epektibong presyon sa silindro.
  • A_piston--ay ang buong piston area.
  • A_pamalo--ay ang rod cross-sectional area.

Para sa isang pabilog na seksyon:

A = π × d2÷ 4

Kung ang presyon ay ipinasok sa psi at diameter sa pulgada, ang resulta ay nasa pounds-force. Kung ang presyon ay ipinasok sa pascals at diameter sa metro, ang resulta ay nasa newtons. Panatilihing pare-pareho ang sistema ng unit mula simula hanggang matapos.

Ang mga equation na ito ay naglalarawan ng teoretikal na haydroliko na puwersa. Hindi awtomatikong kasama sa mga ito ang seal friction, guide friction, mechanical loss, pressure drop, load angle, acceleration, structural deflection o isang safety factor.

IV. Halimbawang Nagtrabaho Nang Walang Claim sa Produkto

Ipagpalagay na ang isang inhinyero ay nagsusuri ng isang silindro na may:

  • 3-pulgada na butas
  • 1.5-pulgada na baras
  • 2,000 psi epektibong presyon

Ang buong lugar ng pistonay:

Apiston= π × 32÷ 4 ≈ 7.07 in2

Ang lugar ng baras ay:

Apamalo= π × 1.52÷ 4 ≈ 1.77 in2

Ang mga first-pass theoretical values ​​samakatuwid ay:

Fitulak≈ 2,000 × 7.07 ≈ 14,140 lbf
Fhilahin≈ 2,000 × (7.07 − 1.77) ≈ 10,600 lbf


Ang pagkakaiba ay hindi isang depekto sa pagmamanupaktura. Ito ay mula sa rod displacing area sa rod side. Ang halimbawa ay para sa pagsasanay sa pagkalkula lamang; hindi ito rating para sa isang partikular na produkto o makina ng HCIC.

V. Bakit ang Unang Pagkalkula ay Hindi ang Pangwakas na Pinili

5.1 Binabago ng mekanikal na kalamangan ang kinakailangang puwersa ng silindro

Ang load ay hindi palaging direktang kumikilos sa kahabaan ng cylinder centerline. Ang isang lever, linkage, hinge o scissor arrangement ay maaaring tumaas o mabawasan ang puwersa na kinakailangan sa iba't ibang posisyon. Dapat kalkulahin ng inhinyero ang pinakamasamang punto sa paggalaw, hindi lamang ang panimulang posisyon.

Mahalaga rin ang anggulo sa pagitan ng silindro at ng hinihimok na miyembro. Ang isang silindro ay maaaring may mataas na teoretikal na puwersa ngunit isang mahinang bahagi ng puwersa sa isang partikular na anggulo. Ang isang guhit na nagpapakita ng landas ng pag-load at mga posisyon ay mas kapaki-pakinabang kaysa sa isang solong numero ng pagkarga.

5.2 Ang static na puwersa ay iba sa simula at gumagalaw na puwersa

Iba't ibang kundisyon ang pagsira ng load, pagpapabilis nito at paglipat nito sa steady speed. Ang seal friction, guide resistance, inertia at material resistance ay maaaring gawing mas mataas ang paunang puwersa kaysa sa puwersa na kinakailangan sa isang makinis na bahagi ng stroke.

Para sa mga kagamitan tulad ng mga ejector, compactor, grabs at lifting mechanism, dapat ilarawan ng mamimili kung kailan nangyari ang pinakamataas na puwersa at kung ang load ay maaaring ma-jam o magbago sa panahon ng stroke.

5.3 Ang presyon ay hindi katulad ng puwersa sa pagkarga

Ang pressure reading malapit sa pump ay maaaring hindi ang pressure sa cylinder port. Ang haba ng hose, fitting, directional valve, flow control at back pressure ay lahat ay nakakaimpluwensya sa available na pressure. Ang isang maaasahang kalkulasyon ay dapat na matukoy kung saan ang presyon ay sinusukat at sa ilalim ng kung saan operating kondisyon.

5.4 Ang compression at tension ng rod ay nangangailangan ng iba't ibang pagsusuri

Ang isang baras na na-load sa compression ay maaaring mangailangan ng isang rod-stability review, lalo na sa isang long-stroke o hindi maganda ang guided arrangement. Ang isang baras na puno ng tensyon ay maaaring kontrolado ng iba't ibang koneksyon at mga limitasyon ng materyal. Hindi pinapalitan ng artikulong ito ang isang buckling na kalkulasyon o structural verification; pinaghihiwalay nito ang pagkalkula ng puwersa-lugar mula sa mga karagdagang pagsusuring iyon.

VI. Ang Puwersa, Bilis at Dami ng Langis ay Konektado

Ang isang mas malaking bore ay maaaring magpapataas ng puwersa, ngunit ito rin ay nagpapataas ng dami ng langis na kinakailangan upang ilipat ang piston sa isang naibigay na stroke. Para sa isang target na bilis, ang kinakailangang daloy ay nauugnay sa epektibong lugar ng silid at bilis ng piston. Ang gilid ng baras ay may iba't ibang dami sa bawat haba ng yunit mula sa gilid ng full-bore.

Lumilikha iyon ng trade-off ng disenyo:

  • Ang mas maraming bore area ay maaaring magbigay ng higit na teoretikal na puwersa.
  • Mas maraming lugar ang nangangailangan ng mas maraming daloy para sa parehong linear na bilis.
  • Ang isang mas malaking baras ay binabawasan ang pull-side na lugar ngunit maaaring mapabuti ang resistensya ng baras sa pagkarga ng aplikasyon.
  • Ang mas mahabang stroke ay nagpapataas ng dami ng langis, haba ng pag-install at ang kahalagahan ng paggabay.

Ang isang silindro ay dapat samakatuwid ay may sukat na may pump, balbula, reservoir, hose, mounting at machine cycle bilang isang sistema.

VII. Isang Praktikal na OEM Selection Workflow

  1. Tukuyin ang direksyon ng pagkarga: Sabihin kung ang silindro ay dapat itulak, hilahin o gumawa ng parehong puwersa.
  2. I-map ang landas ng pagkarga:Iguhit ang mga pivots, linkage, hinge, guide at load positions.
  3. Tukuyin ang pinakamasamang posisyon:Kalkulahin ang kinakailangang puwersa kung saan ang geometry ay hindi gaanong kanais-nais.
  4. Itakda ang epektibong presyon: Gamitin ang presyur na magagamit sa silindro sa panahon ng nauugnay na ikot ng makina.
  5. Pumili ng paunang bore:Gamitin ang buong piston area para sa mga kalkulasyon ng push at suriin ang kinakailangang force margin.
  6. Piliin ang pamalo:Suriin ang pull force, compression o tension, stroke, mounting at guidance.
  7. Suriin ang bilis at daloy:Kumpirmahin na ang HPU at mga balbula ay maaaring magbigay ng kinakailangang bilis ng paggalaw.
  8. Suriin ang sobre:Ihambing ang binawi na haba, pinalawig na haba, mga port, pin, bracket at clearance ng serbisyo.
  9. Suriin ang kaligtasan at istraktura:I-verify ang mga mounts, weldments, guides, stops at guarding sa ilalim ng aktwal na load.
  10. Kumpirmahin sa tagagawa ng silindro:Ipadala ang data ng aplikasyon bago ang huling pag-apruba sa produksyon.

VIII. Ano ang Ipapadala para sa isang Hydraulic Cylinder na Sipi

Ang isang kapaki-pakinabang na pagtatanong ng OEM ay dapat kasama ang:

  • Kinakailangan na puwersa ng pagtulak at puwersa ng paghila
  • Direksyon ng pagkarga at tagal ng pagkarga
  • Paggawa ng presyon sa silindro
  • Kinakailangang bilis at cycle time
  • Bore, rod at stroke preference, kung natukoy na
  • Pinahaba at binawi na mga sukat ng pag-mount
  • Estilo ng pag-mount, mga pin, clevise o rod eyes
  • Anggulo ng pag-load at pagguhit ng linkage
  • Operating temperatura at kapaligiran
  • Hydraulic fluid at impormasyon ng balbula
  • Dami, kapalit na modelo o reference sa pagguhit

Kung mas kumpleto ang landas ng pag-load, mas madaling makilala ang isang problema sa laki ng silindro mula sa isang istraktura, linkage o problema sa hydraulic-circuit.

IX. Konklusyon

Hydraulic cylinderAng pagkalkula ng push at pull force ay nagsisimula sa tatlong pangunahing input: diameter ng bore, diameter ng baras at epektibong presyon. Tinutukoy ng buong piston area ang first-pass push force, habang binabawasan ng baras ang epektibong area at samakatuwid ang pull force.

Ang pagkalkula na iyon ay simula lamang. Ang anggulo ng linkage, panimulang paglaban, bilis, pagkawala ng presyon, pag-load ng baras, pag-mount, gabay at istraktura ng makina ay tumutukoy kung ang isang silindro ay angkop para sa tunay na aplikasyon. Ang mga mamimili ng OEM na nagbibigay ng kumpletong path ng pag-load at hydraulic data ay maaaring makatanggap ng mas kapaki-pakinabang na quotation kaysa sa mga mamimili na nagsumite lamang ng force number.
