Pagtindi ng presyon sahaydroliko na mga silindroay isang isyu sa disenyo ng circuit na maaaring manatiling hindi nakikita sa panahon ng normal na operasyon at lumilitaw lamang kapag ang isang silid ay na-block, ang isang balbula ay nagsasara, ang temperatura ng langis o ang isang load ay pumipilit sa paggalaw sa hindi inaasahang direksyon.
Ang pangunahing dahilan ay ang hindi pantay na lugar sa dalawang gilid ng isang single-rod piston. Kapag ang langis ay nakulong sa isang gilid at ang kabilang panig ay may presyon o pinilit na ilipat, ang piston ay maaaring kumilos bilang isang hydraulic intensifier. Ang resultang presyon sa naka-block na silid ay maaaring mas mataas kaysa sa presyon na ibinibigay ng bomba.
Ang thermal locking ay isang kaugnay na panganib. Kung ang langis ay nakulong sa pagitan ng mga saradong balbula at ang temperatura ng silindro ay tumaas, ang likido ay lumalawak sa loob ng halos nakapirming dami. Ang pagtaas ng presyon ay maaaring kumilos sa mga seal, fitting, valves, tubing at cylinder component kahit na hindi tumatakbo ang pump.
Para sa mga mamimili ng OEM, ang pangunahing tanong ay hindi lamang "Ano ang cylinder working pressure?" Ito rin ay "Anong pressure ang makikita ng cylinder kapag ang circuit ay na-block, pinainit, binabaan, huminto o pabalik-drive?"
Isang conventionalsingle-rod hydraulic cylinderay may buong piston area sa gilid ng takip at mas maliit na annular area sa rod side. Sinasakop ng baras ang bahagi ng lugar ng piston sa gilid ng baras.
Kung ang gilid ng takip ay may presyon habang ang volume sa gilid ng baras ay hindi maalis, ang puwersa na ipinadala sa pamamagitan ng piston ay kumikilos sa mas maliit na lugar sa gilid ng baras. Ang isang first-pass na relasyon ay:
Ang relasyong ito ay isang tool sa pag-screen ng engineering. Ipinapalagay nito ang isang pinasimple, static na kondisyon at hindi pinapalitan ang isang kumpletong pagsusuri ng circuit. Ang aktwal na presyon ay nakasalalay sa pagtagas, nilalaman ng hangin na nakulong, pagka-compress ng likido, pagsunod sa istruktura, pag-uugali ng seal, pagtugon sa balbula, alitan, temperatura at direksyon ng paggalaw.
Ang ratio ng lugar ay ang dahilan kung bakit maaaring makaranas ang isang silindro ng presyon sa gilid ng baras na lumampas sa presyon ng bomba. Ang silindro ay hindi lumilikha ng enerhiya mula sa wala; nakikipagkalakalan ito ng puwersa at displacement sa pamamagitan ng piston geometry habang ang naka-block na volume ay nakakaranas ng ibang pressure.
Ipagpalagay, para lamang sa paglalarawan ng ugnayan ng lugar, na:
- Ang cap-side na piston area ay 10 in²
- 7 in² ang rod-side annular area
- Ang cap-side pressure ay 2,100 psi
- Ang silid sa gilid ng baras ay hindi makapag-discharge
Ang pinasimpleng pagtatantya ng intensification ay:
Hindi ito rating ng produkto, resulta ng pagsubok o pag-apruba sa disenyo. Ito ay isang halimbawa ng kalkulasyon na nagpapakita kung bakit ang isang silindro na na-rate para sa presyon ng bomba ay maaaring mangailangan pa rin ng pagsusuri ng kabaligtaran na silid at ang pagkakaayos ng balbula.
Kung ang rod-side area ay mas maliit kaysa sa cap-side area, ang theoretical pressure ratio ay nagiging mas malala. Ang aktwal na makina ay maaaring mapawi o limitahan ang presyon sa pamamagitan ng pagtagas, isang relief valve o structural na paggalaw, ngunit ang mga landas na iyon ay dapat na sadyang idinisenyo at ma-verify.
Ang klasikong kundisyon ay ang pressure na inilapat sa dulo ng takip habang ang dulo ng baras ay hinaharangan ng isang closed directional valve, load-holding valve, pilot-operated check valve o frozen fluid path.
Ang panganib ay tumataas kapag ang silindro ay itinulak patungo sa pagbawi ng load o ng papasok na cap-end pressure. Ang langis sa gilid ng pamalo ay walang mapupuntahan, kaya maaaring mabilis na tumaas ang presyon.
Ang mga load-holding valve ay ginagamit upang maiwasan ang hindi makontrol na paggalaw. Ang mga ito ay mahalagang bahagi ng kaligtasan, ngunit ang circuit ay dapat pa ring magbigay ng isang kinokontrol na landas para sa nakulong na langis sa panahon ng extension, pagbawi, paghinto at mga pagbabago sa thermal.
Ang pag-aayos ng balbula na nagtataglay ng nakasuspinde na pagkarga sa isang estado ay maaaring lumikha ng pressure trap sa ibang estado. Dapat saklawin ng pagsusuri ang startup, normal na paggalaw, emergency stop, hose failure, valve de-energization at maintenance isolation.
Ang isang silindro na hinihimok laban sa isang hard stop ay maaaring lumikha ng isang pressure spike o trap fluid kung ang balbula ay patuloy na nagbibigay ng daloy. Ang mekanikal na paghinto ay hindi nag-aalis ng haydroliko na enerhiya; inililipat nito ang pagkarga sa istraktura, silindro, mount at circuit.
Ang kontrol ng end-of-stroke, mga setting ng cushion, mga relief path at machine stop ay dapat na sama-samang suriin. Ang isang unan ay hindi isang kapalit para sa isang tamang idinisenyong daanan na naglilimita sa presyon.
Ang ilang mga circuit ay sadyang ikinonekta ang mga cylinder port sa paraang nagbabago ng bilis o gumagamit ng displaced rod-side oil. Ang mga circuit na iyon ay maaaring lumikha ng hindi pangkaraniwang presyon at mga relasyon sa daloy. Maaaring hindi ilarawan ng karaniwang pagkalkula ng silindro ang aktwal na mga presyon ng port.
Dapat tukuyin ng schematic ang bawat koneksyon sa pagitan ng cap-end at rod-end chamber, kabilang ang mga regeneration path, pilot lines, sequence valve at flow control.

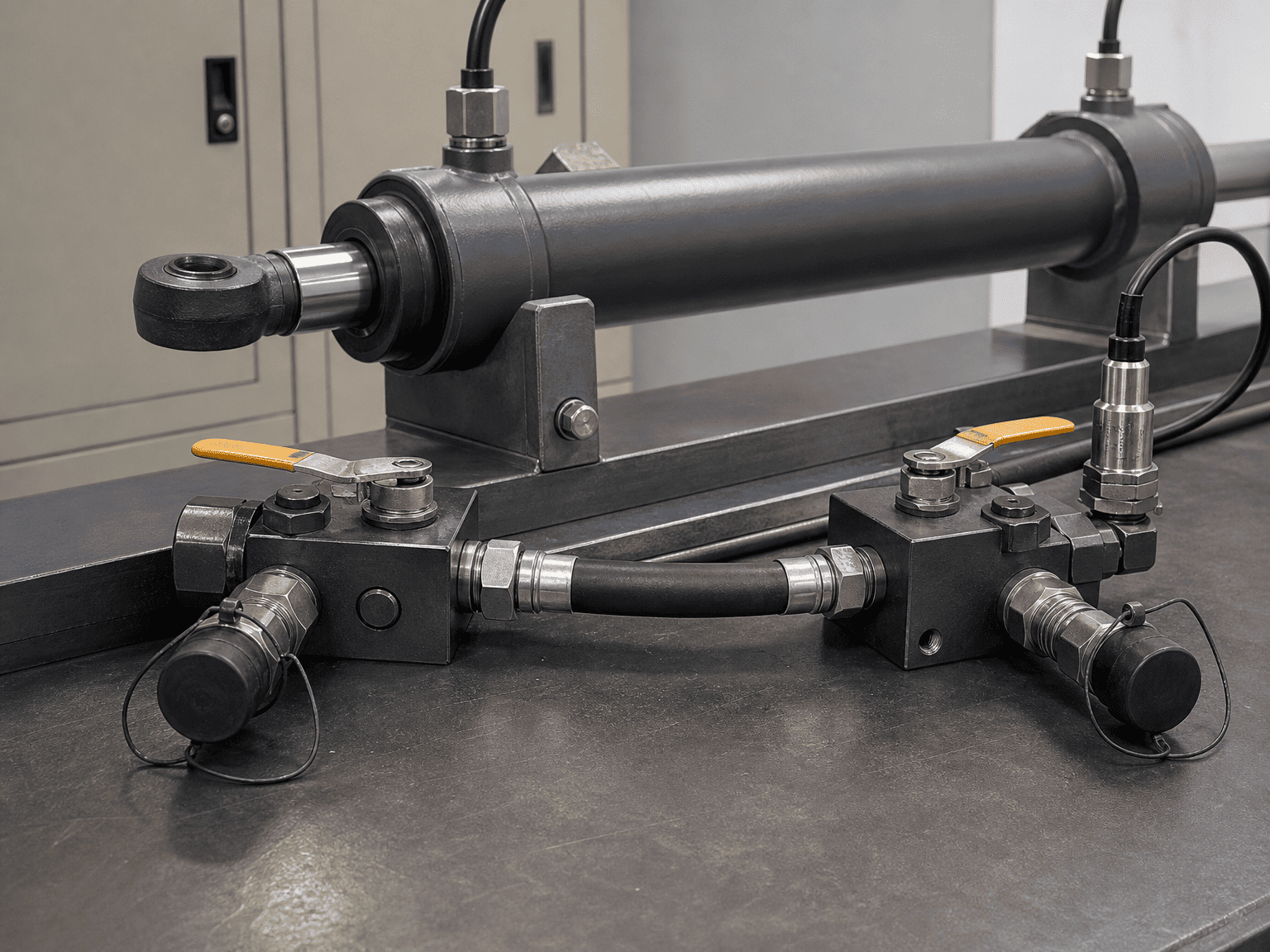

Lumalawak ang hydraulic oil kapag tumaas ang temperatura nito. Kung ang langis ay nakulong sa isang matibay o halos matibay na dami, ang pagpapalawak ay walang mapupuntahan at tumataas ang presyon.
Ang pagtaas ng presyon ay naiimpluwensyahan ng mga katangian ng likido, dami ng nakulong, pagbabago ng temperatura, nilalaman ng hangin, pagkalastiko ng bahagi at ang pagkakaroon ng pagtagas o kaluwagan. Ang isang pinasimple na pagtatantya ng pagpapalawak ng thermal ay maaaring makatulong na ipakita ang direksyon ng panganib, ngunit hindi ito dapat gamitin bilang panghuling hula ng presyon nang walang fluid data at pagsunod sa system.
Maaaring mangyari ang thermal lock kapag:
- Ang isang silindro ay nakahiwalay sa pamamagitan ng dalawang saradong balbula
- Ang mga tseke na pinamamahalaan ng piloto ay nakakabit sa parehong mga port
- Ang mga quick coupler ay nadiskonekta na may langis na nakulong sa pagitan ng mga ito
- Ang isang makina ay inilipat mula sa malamig na mga kondisyon patungo sa isang mainit na pagawaan
- Ang sikat ng araw o ibang pinagmumulan ng init ay nagpapainit sa isang nakahiwalay na silindro
- Pinipigilan ng isang load-holding circuit ang normal na pressure equalization
Maaaring patayin ang bomba habang tumataas ang presyon. Ito ang dahilan kung bakit hindi dapat isipin ng mga tauhan ng pagpapanatili na ang isang de-energized hydraulic circuit ay walang pressure.
Kilalanin ang mga na-trap na volume at kalkulahin o subukan ang pressure path para sa dulo ng takip at dulo ng baras. Isama ang pagtagas ng balbula, pagpapalawak ng thermal, nakulong na hangin at pagsunod sa istruktura.
Maaaring kailanganin ng isang circuit ang relief device, expansion volume, accumulator arrangement o controlled make-up path. Ang tamang solusyon ay nakasalalay sa pagkarga, panganib, arkitektura ng balbula at naaangkop na mga kinakailangan sa disenyo ng makina.
Huwag magdagdag ng relief valve nang hindi sinusuri ang pressure setting nito, flow capacity, discharge route at interaksyon sa load-holding function.
Suriin ang cylinder tube, piston, rod, seal, port, hose, fittings, valves, manifolds at mounting structure. Ang setting ng pump relief ay hindi awtomatikong ang pinakamataas na presyon na nakikita sa bawat naka-block na silid.
Suriin ang normal na paghinto, emergency stop, pagkawala ng kuryente, pagkabigo ng hose, pagbabalik ng valve spool, pagkawala ng presyon ng piloto at paghiwalay ng manu-manong pagpapanatili. Ang isang ligtas na kondisyon sa paghawak ay maaari pa ring mangailangan ng isang daanan ng pressure-relief.
Tukuyin ang cold-start condition, operating temperature, naka-park na kondisyon, storage temperature at direct heat exposure. Kung ang isang silindro ay maaaring ihiwalay habang ang likido ay nakulong, ang thermal pressure ay dapat isaalang-alang sa pagsusuri sa panganib.
Ang pagtindi ng presyon o thermal locking ay maaaring pinaghihinalaan kapag ang makina ay nagpakita ng:
- Isang rod-side hose o fitting failure sa kabila ng normal na presyon ng bomba
- Isang pattern ng seal extrusion na walang katugmang pump overpressure event
- Isang silindro na nagiging mahirap ilipat pagkatapos ng pag-init o paglamig
- Isang load-holding valve na nakakandado nang mas mahigpit kaysa sa inaasahan
- Natitira ang presyon pagkatapos ihinto ang pump
- Isang kabit na hindi maaaring maluwag nang ligtas sa panahon ng pagpapanatili
- Isang relief valve na bubukas lamang pagkatapos ng paghinto o pagbabago ng temperatura
- Ang hindi maipaliwanag na presyon ay tumataas kapag ang isang silindro ay umabot sa isang mekanikal na paghinto
Ang mga sintomas na ito ay hindi patunay ng isang mekanismo. Isinasaad ng mga ito na ang port pressure at block-volume na gawi ay dapat sukatin at imapa.
1. Gawing ligtas ang makina. Sundin ang isolation at stored-energy procedure ng gumagawa ng makina. Huwag pakawalan ang isang angkop na "makita kung ang presyon ay naroroon."

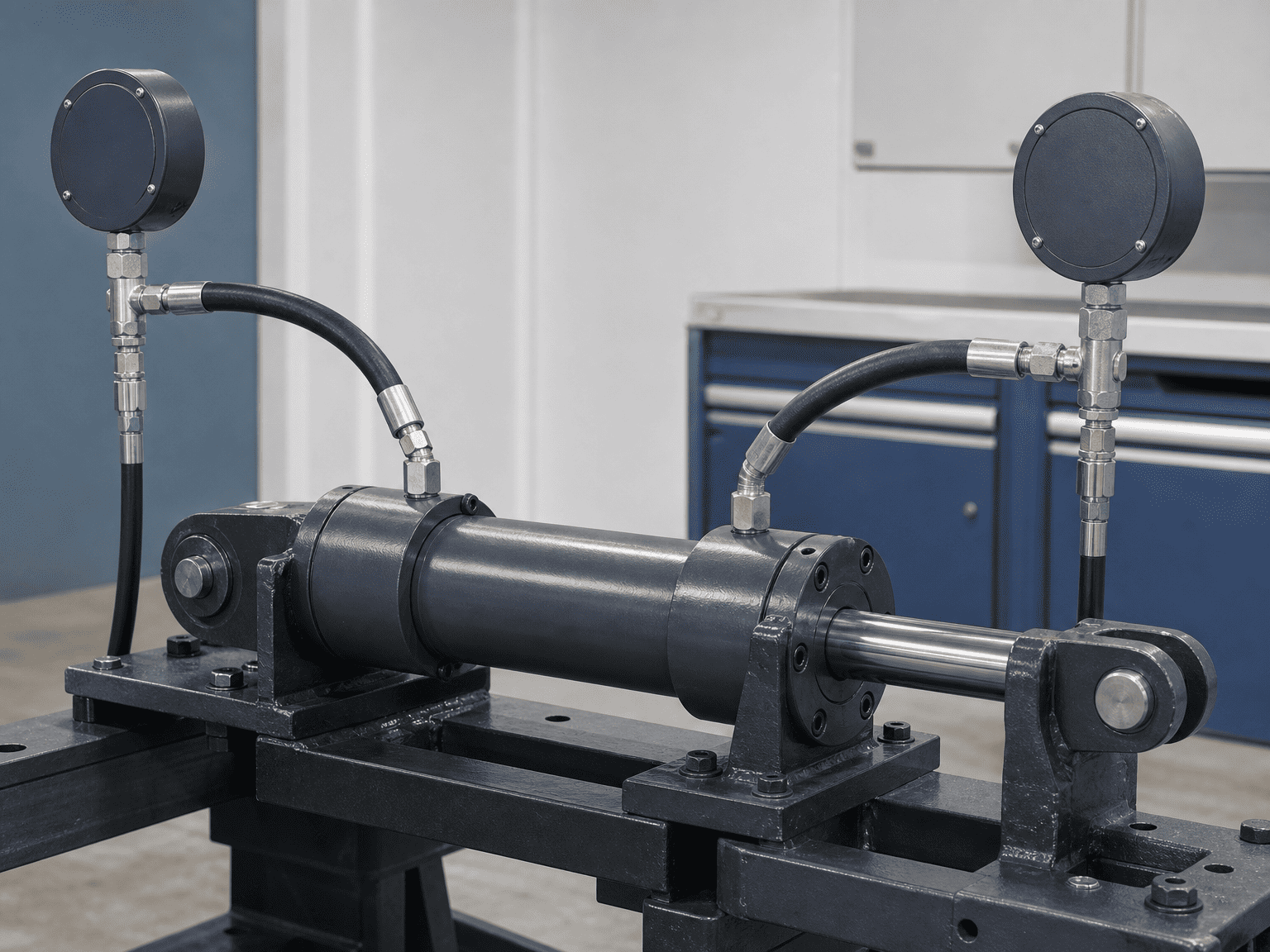

2. Itala ang parehong mga presyon sa port. Sukatin ang presyon sa mga cylinder port sa ilalim ng nauugnay na mga kondisyon ng pagkarga at temperatura, hindi lamang sa pump.

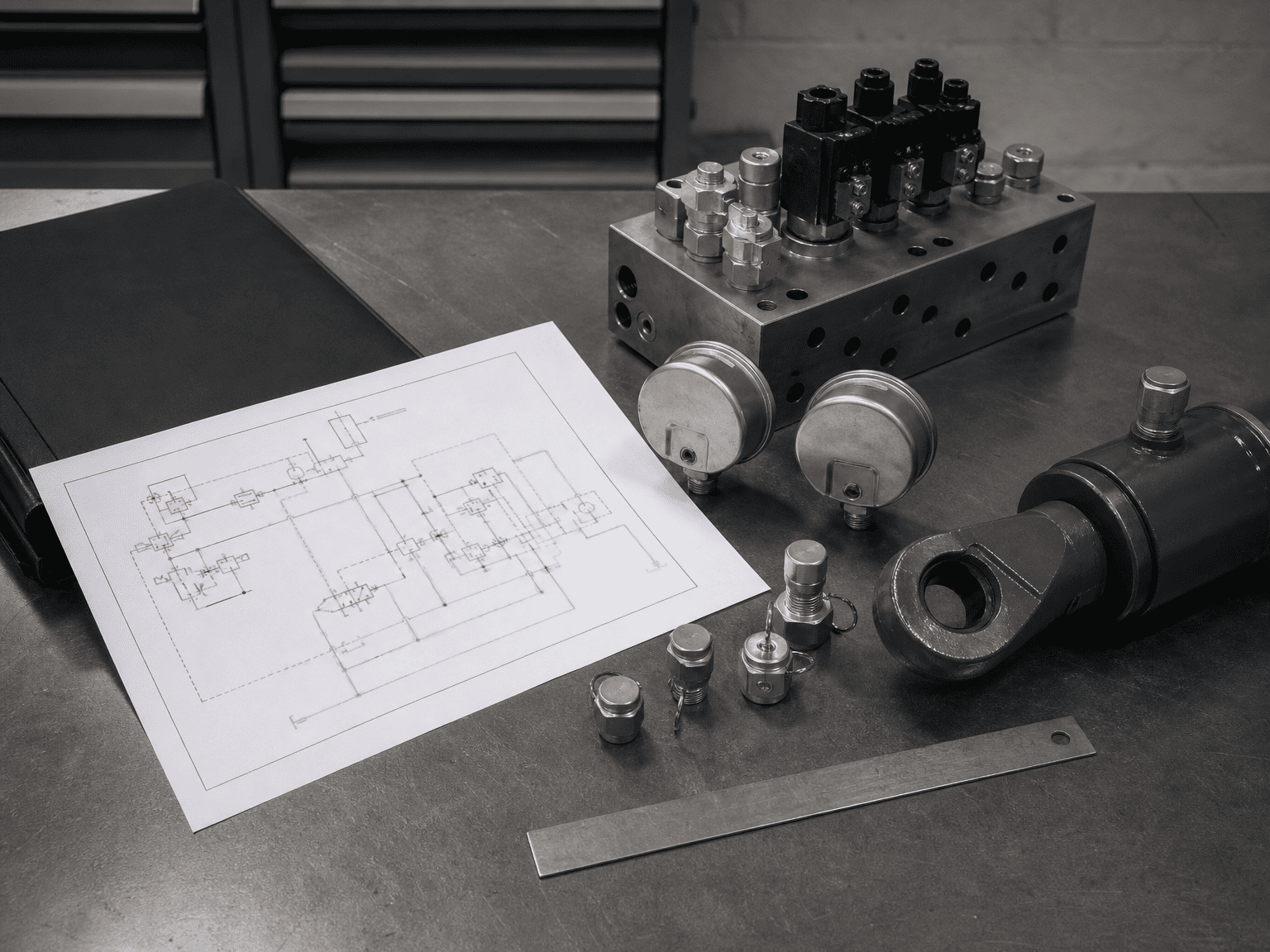

3. Trace ang valve logic. Tukuyin ang mga tseke na pinapatakbo ng piloto, mga balbula ng counterbalance, mga balbula ng pagkakasunud-sunod, mga kontrol sa daloy at anumang koneksyon sa pagbabagong-buhay.
4. Tukuyin ang mga nakulong na volume. Markahan ang bawat seksyon na maaaring ihiwalay ng mga saradong balbula o nakadiskonektang mga coupler.
5. Suriin ang kasaysayan ng temperatura. Mag-record ng fluid at ambient temperature bago, habang at pagkatapos ng pressure event.
6. Suriin ang lokasyon ng pagkabigo. Paghambingin ang rod-side at cap-side seal, fitting, hose at valve cavities para sa pinsalang nauugnay sa pressure.
7. Suriin ang rebisyon sa pagguhit. Kumpirmahin na ang mga pagbabago sa field ay hindi nag-alis ng isang relief path o binago ang valve plumbing.
8. Muling pagsubok sa ilalim ng kinokontrol na mga kondisyon. Gumamit ng angkop na instrumentasyon at isang dokumentadong plano sa pagsubok bago ibalik ang makina sa serbisyo.
Ang isang tagagawa ay maaaring magbigay ng mas kapaki-pakinabang na sagot kapag kasama sa pagtatanong ang:
- Cylinder bore, rod diameter, stroke at mounting arrangement
- Mga laki ng cap-end at rod-end port at pagruruta ng hose
- Hydraulic schematic na may mga simbolo ng balbula at mga linya ng piloto
- Pump relief pressure at sinusukat na presyon sa bawat cylinder port
- Direksyon ng pag-load, kondisyon ng suspendido-load at mekanikal na paghinto
- Load-holding valve, counterbalance valve at check-valve part number
- Uri ng likido, hanay ng temperatura at kondisyon na nakulong-volume
- Normal stop, emergency stop at power-loss behavior
- Mga larawan ng mga nabigong seal, fitting, hose o valve
- Kinakailangan ang holding function at naaangkop na mga kinakailangan sa kaligtasan ng makina
Ang isang halaga ng pump-pressure ay bihirang sapat upang masuri ang pagtindi ng presyon.
Ang mapaglarawang pagkalkula ng lugar ay hindi isang pressure rating. Ang artikulo ay hindi nagtatalaga ng unibersal na setting ng relief, laki ng balbula, pinapayagang hanay ng temperatura o ligtas na presyon sa pagtatrabaho sa isang hindi tinukoy na silindro.
Ang tamang limitasyon ng presyon ay dapat magmula sa kasalukuyang pagguhit ng silindro, detalye ng materyal at seal, disenyo ng circuit, data ng balbula, ebidensya sa pagsubok at pagtatasa ng panganib sa makina. Ang isang Parker catalog, isang pangkalahatang hydraulic na artikulo o isang formula ay maaaring ipaliwanag ang mekanismo, ngunit wala sa mga ito ang pumapalit para sa huling pagsusuri ng aplikasyon.
