Hydraulic Cylinder Port Sizing at Line Velocity: Paano Kontrolin ang Pressure Drop at Flow Choking sa High-Flow Circuit

I. Direktang Pangkalahatang-ideya: Bakit Ang mga Maliliit na Port ay Nagugutom sa High-Flow Actuator

Kapag ahaydroliko na silindronabigo na maabot ang idinisenyong bilis ng ikot nito o tumatakbo nang napakainit pagkatapos ng tatlumpung minutong operasyon, madalas na sinisisi ng mga inhinyero ang hydraulic pump o ang directional control valve. Sa pagawaan, gayunpaman, ang pangunahing dahilan ay kadalasang mas simple: ang mga cylinder port at interconnecting plumbing ay masyadong maliit ang sukat para sa kinakailangang daloy ng daloy.

Ang likidong ipinipilit sa isang pinaghihigpitang port orifice ay kumikilos na parang tubig na sumasabog sa pamamagitan ng isang pinch na hose sa hardin. Ang bilis ay tumataas, ang laminar flow ay bumagsak sa marahas na turbulence, at napakalaking pagbaba ng presyon ay nabubuo sa port throat. Ang paghihigpit na ito ay nagko-convert ng mahalagang hydraulic horsepower nang direkta sa mapanirang init, nagpapabagal ng mabilis na extension stroke, at maaari pang mag-trigger ng localized na cavitation o back-pressure seal blowout sa panahon ng high-speed gravity retraction.

Ang pagkuha ng tama ng iyong port ay hindi lamang tungkol sa pagtutugma ng anumang thread tap na mangyayari sa tool crib. Nangangailangan ito ng pagbabalanse ng fluid velocity sa bawat operating line upang matiyak na tahimik, matipid sa enerhiya, at walang leak na paghahatid ng kuryente.

---

II. Inirerekomendang Mga Limitasyon ng Fluid Velocity para sa Hydraulic Circuits

Ang bilis ng likido ay nagdidikta kung ang langis ay dumadaloy nang maayos sa parallel streamlines (laminar flow) o marahas na kumukulo na may mataas na frictional resistance (turbulent flow). Ang mga tagabuo ng pang-industriya at mobile na kagamitan ay sumusunod sa mahigpit na mga alituntunin sa bilis sa iba't ibang sangay ng circuit:

---

III. Ang Return Line Intensification Trap

Sasingle-rod double-acting cylinders, ang langis na lumalabas sa dulo ng takip sa panahon ng daloy ng pagbawi ay pinarami ng ratio ng lugar (madalas na 1.5:1 hanggang 2:1). Kung ang isang pump ay naghahatid ng 30 GPM sa rod cavity, **45 hanggang 60 GPM ay lumalabas sa cap-end port. Kung ang cap port ay sukat lamang para sa 30 GPM supply rate, ang mga bilis ng return line ay maaaring lumampas sa 25 ft/s, na lumilikha ng napakalaking back-pressure na lumalaban sa retraction stroke at nagpapainit sa buong system.

---

IV. Matrix ng Pagpili ng Port Sizing: Rate ng Daloy kumpara sa Laki ng Thread ng Port

Gamitin ang sumusunod na quick reference chart upang piliin ang pinakamababang inirerekumendang laki ng cylinder port batay sa agarang peak flow na pumapasok o lumabas sa port:

---

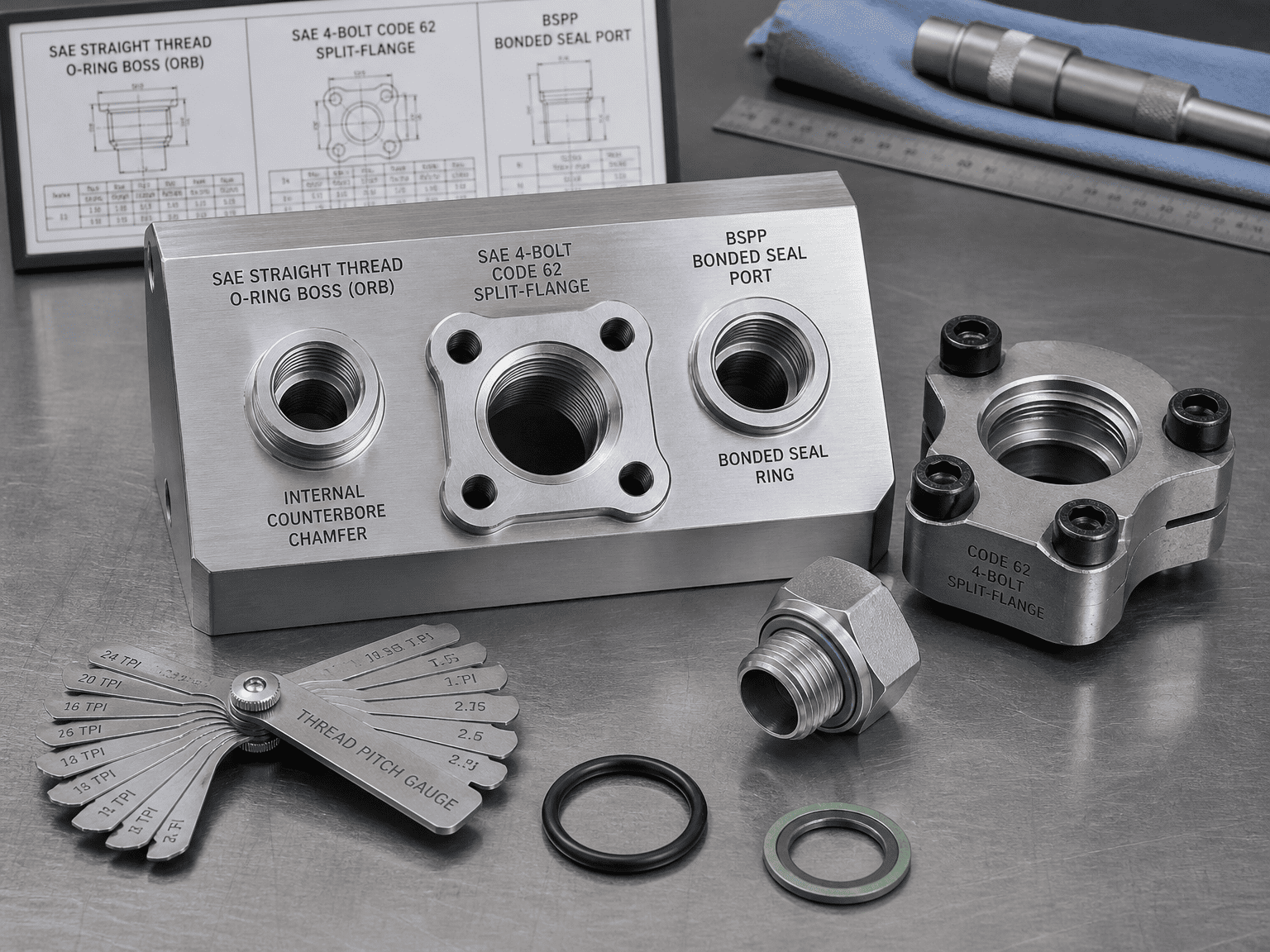

V. Paghahambing ng Mga Estilo ng Koneksyon sa Port: Pagkakaaasahan sa Pagse-sealing at Mga Rating ng Presyon

[SAE ORB (O-Ring Boss)]   ===> Zero-leak radial elastomeric seal; ginustong hanggang sa 5,000 psi

[ SAE 4-Bolt Flange]           ===> Lumalaban sa malakas na shock at vibration; pinakamainam para sa >1" na high-flow port

[BSPP (G-Thread)]            ===> Naka-buklod na seal ring patag na mukha; pandaigdigang pamantayan ng ISO sa labas ng N. America

[ NPTF (Tapered Pipe)]       ===> Metal-to-metal wedging; madaling kapitan ng stress crack at high-pressure leaks

5.1 SAE Straight Thread O-Ring Boss (SAE J1926 / ISO 11926-1)

Paano ito nagse-seal: Ang mga straight UN/UNF parallel thread ay nagbibigay ng mechanical clamping force, habang ang isang elastomeric O-ring na upuan ay nasa internal machined counterbore chamfer.

Bakit mas gusto ito ng mga OEM: Tinatanggal nito ang panganib ng sobrang paghigpit ng mga bitak, nagbibigay-daan sa adjustable na 90-degree na oryentasyon ng siko gamit ang mga locknuts, at mapagkakatiwalaang humahawak ng mga pressure hanggang 5,000 psi (345 bar) nang hindi umiiyak.

5.2 SAE 4-Bolt Flange (Code 61 / Code 62, SAE J518 / ISO 6162)

Paano ito nagse-seal: Ang isang mabigat na split-flange o captive flange ay nakakapit sa flat flange head na naglalaman ng face O-ring nang direkta laban sahaydroliko na silindrokatawan na may apat na high-tensile grade 8 bolts.

Pinakamahusay na mga application: Mahalaga para sa mga sukat ng port na 1-pulgada at mas malaki sa mga heavy mining excavator, malalaking toneladang scrap balers, at mobile crane. Nakatiis ito ng matinding mechanical line pulsing at nagbibigay-daan sa mga compact line hookup nang walang interference sa wrench swing.

5.3 BSPP (British Standard Pipe Parallel / ISO 1179-1)

Paano ito nagse-seal: Mga parallel na thread na may elastomeric bonded seal ring (Dowty washer) o nananatiling O-ring laban sa flat surface na may spot-face.

Pinakamahusay na mga aplikasyon: Ang nangingibabaw na internasyonal na pamantayan para sa European, Asian, at pang-export na komersyal na kagamitan, na nag-aalok ng maaasahang zero-leak sealing na katumbas ng SAE ORB.

5.4 Bakit Iniiwasan ng Makabagong Hydraulics ang NPTF Tapered Pipe Threads

Ang failure mode: Ang tapered pipe thread ay umaasa sa metal deformation sa gilid ng thread. Sa ilalim ng thermal expansion, pressure surges, at vibration, ang pipe dope ay nahuhugasan, na nagiging sanhi ng mga tagas. Ang sobrang paghigpit ng mga tapered fitting ay naghihiwa sa port boss palabas, na madalas na naghahati ng mga welded cylinder end caps.

---

VI. 3 Mga Pangunahing Pananaw sa Disenyo na Lumilikha ng Nakatagong Pagbaba ng Presyon

Kahit na ang laki ng iyong port thread ay tumutugma sa flow chart, ang mga internal geometry flaws ay maaari pa ring i-throttle ang iyong cylinder:

• 6.1 Drilled Port Throat Bottlenecks: Ang isang cylinder na may SAE #12 port boss (1-1/16" thread) ay ganap na nasasakal kung ang panloob na cross-drilled na daanan sa barrel ay 3/8" lamang ang lapad. Tiyaking tumutugma ang drilled throat diameter sa angkop na panloob na diameter.
• 6.2 Matalim na 90-Degree na Panloob na mga Transisyon: Ang fluid na pinilit sa matalim na 90-degree na drilled na sulok ay nagdudulot ng matinding vortex shedding at turbulence. Ang HCIC ay gumagamit ng radius chamfers at CNC-contoured transition galleries para makinis ang pagpasok ng fluid sa cylinder cavity.
• 6.3 Restricted Banjo Fittings vs. Swept Tube Elbows: Ang mga compact na banjo fitting ay lumilikha ng mataas na localized pressure drop dahil ang fluid ay dapat mag-navigate sa maliliit na cross-drilled bolt hole. Sa tuwing may espasyo, tukuyin ang smooth-radius swept tube elbows o direktang SAE flange blocks para sa mga high-flow circuit.

---

VII. Field Diagnostic Checklist: Pagkilala sa Mga Isyu sa Pag-size ng Port

1. Localized Heat Concentration: Ang metal ba ay direkta sa paligid ng cylinder port na 20°F hanggang 40°F na mas mainit kaysa sa natitirang bahagi ng barrel? (Ipinapahiwatig ang localized throttling energy dissipation).
2. Hissing o Whining Noise at Full Speed: Ang high-pitch na pagsirit habang mabilis na extension ay nagpapahiwatig ng turbulent fluid velocity na lumalagpas sa 20 ft/s sa port throat.
3. Pag-aalangan sa Pagbawi sa ilalim ng Malakas na Daloy: Kung ang silindro ay umuusad nang maayos ngunit nag-aalangan o nanginginig sa panahon ng pagbawi ng kuryente, ang cap-end return oil ay nasasakal sa exit port.
4. Madalas na Pag-crack ng Port Weld Seam: Ang malakas na mga pulsation ng presyon na nabuo ng magulong mga paghihigpit sa daloy ay nagdudulot ng pagkapagod na pag-crack sa port-to-tube welded bosses.

---

VIII. Teknikal na Paunawa at Responsibilidad sa Engineering

Ang mga rekomendasyon sa bilis at sukat ng port sa gabay na ito ay kumakatawan sa mga pinakamahuhusay na kasanayan sa engineering na pamantayan sa industriya. Para sa mga application na kinasasangkutan ng high-frequency servo cycling, water-glycol fluid, o matinding duty cycle, kumunsulta sa HCIC engineering specialist para sa full computational fluid dynamics (CFD) at manifold optimization.

---

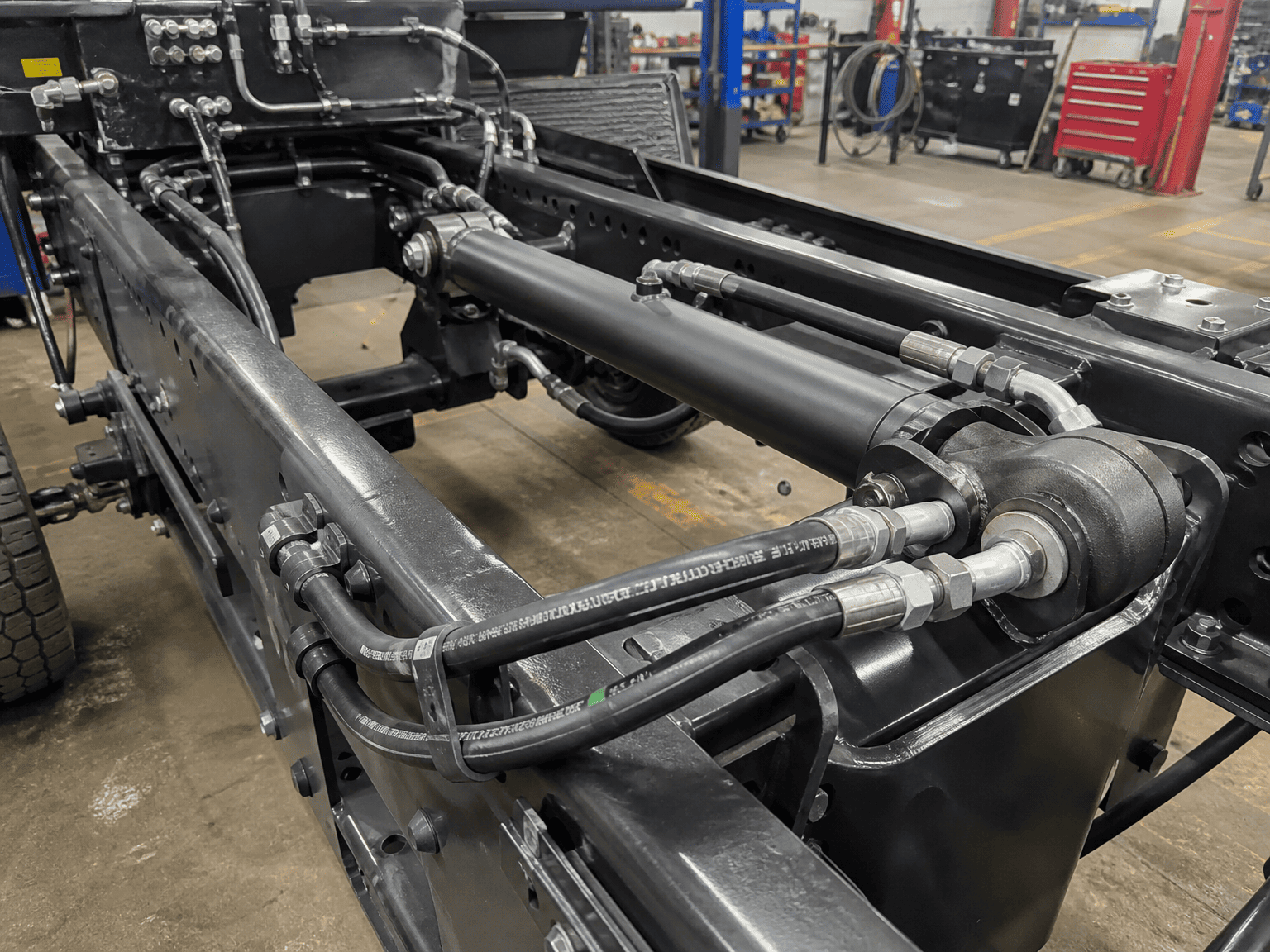

IX. Kasosyo sa HCIC para sa Optimized Custom Hydraulic Actuator

Mga inhinyero ng HCIC na high-performance na custom hydraulic cylinders, integrated manifold blocks, at hydraulic power units para sa mga mobile at industrial equipment builder sa buong mundo.
