I. Ang Panganib: Kapag Nabigo ang isang "3,000 psi" na Silindro sa 1,200 psi
Ang isang karaniwan at magastos na pagkakamali sa haydroliko na disenyo ay ang pagkalkula ng puwersa ng pagtulak ng silindro gamit lamang ang haydroliko na presyon at lugar ng piston:
F = P × Apiston
Sa ilalim ng simpleng formula na ito, ang isang 4‑inch bore cylinder sa 3,000 psi ay magtutulak na may humigit-kumulang 37,700 lbs (167.7 kN) ng thrust. Kung ang cylinder stroke ay 12 pulgada lamang, ang baras ay madaling hawakan ang pagkarga.
Gayunpaman, i-extend ang parehong cylinder na iyon sa isang 60‑inch o 80‑inch stroke, at ang paglalapat ng parehong 37,700 lbs compressive thrust ay kadalasang mapipiga o permanenteng yumuyuko sa piston rod na parang toothpick—madalas kapag ang pressure ng system ay umabot lang sa 1,000 hanggang 1,500 psi.
Ang sakuna mode na ito ay hindi isang materyal makunat ani pagkabigo; ito ay nababanat na column buckling. Sa mga long-stroke na application, ang structural stability ng slender piston rod ay ganap na na-override ang pressure rating ng barrel.
II. Ang Physics ngHydraulic CylinderBuckling: Teorya ng Column ni Euler
Kapag ahaydroliko na silindroumaabot sa ilalim ng compressive load, ang pagpupulong ay kumikilos bilang isang mahaba, payat na haligi ng istruktura. Ang pinakamataas na theoretical compressive load na maaaring mapanatili ng isang manipis na column bago mangyari ang lateral instability ay pinamamahalaan ng Euler's Critical Buckling Formula:
Fcr = π² E I / Le² = π² E I / (K · L)²
saan:
- Fcr = Kritikal na Euler buckling load (N o lbf)
- E = Modulus ng elasticity ng rod material (para sa karaniwang carbon/alloy steel, E ≈ 200 hanggang 210 GPa o 29 × 10⁶ psi)
- I = Area moment of inertia ng solid round rod cross‑section (m⁴ o in⁴)
- L = Kabuuang pinalawig na distansya ng pag-install sa pagitan ng mga mounting point (m o in)
- K = Epektibong salik ng haba ng haligi batay sa mga kondisyon ng pag-mount ng cylinder
- Le = K · L = Epektibong haba ng buckling
III. Pagkalkula ng Moment of Inertia para sa Solid Rods:
Para sa isang solidong bilog na piston rod ng diameter dr:
I = π dr⁴ / 64
Pansinin na ang sandali ng pagkawalang-kilos ay nakasalalay sa ikaapat na kapangyarihan ng diameter ng baras (dr⁴). Nangangahulugan ito na ang isang maliit na pagtaas sa diameter ng baras ay lumilikha ng isang napakalaking pagtaas sa buckling resistance:
- Ang pagtaas ng diameter ng rod mula 2.0 in hanggang 2.5 in (isang 25% na pagtaas ng diameter) ay nagpapataas ng buckling resistance ng 144% (2.44×).
IV. Pagkalkula ng Ligtas na Working Load at Inirerekomendang Mga Salik sa Kaligtasan
Huwag kailanman gumana ahaydroliko na silindromalapit sa kritikal nitong buckling limit na Fcr. Sa totoong-mundo na operasyon,haydroliko na mga silindromakaranas ng maliliit na eccentricities, minor pin play, acceleration spike, at hindi maiiwasang side load.
Ang pinahihintulutang disenyo thrust Fallow ay dapat magsama ng mahigpit na kadahilanan sa kaligtasan Sf:
Fallow = Fcr / Sf
Inirerekumendang Safety Factor Guidelines:
- Mga Stationary Industrial Machines (malinis, ginagabayan): Minimum Sf ≥ 2.5 hanggang 3.0
- Pangkalahatang Mobile Machinery (mga dump trailer, loader, waste equipment): Minimum Sf ≥ 3.0 hanggang 3.5
- High-Risk / Personnel Lifting (aerial platform, boom truck, mobile crane): Minimum Sf ≥ 3.5 hanggang 4.5
V. Slenderness Ratio at ang Transition to Johnson's Formula
Ipinapalagay ng formula ni Euler na puro elastic bending at wasto lamang para sa mga slender column kung saan ang slenderness ratio λ ay lumampas sa column transition threshold λc.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
Kung saan ang rg = √I/A = dr / 4 ay ang radius ng gyration.
Para sa karaniwang 1045 o 4140 chrome steel, ang transition threshold λc ≈ 85 hanggang 105:
- Kung λ > λc (Long Slender Rods): Gamitin ang Euler's Formula (pagkabigo dahil sa elastic instability).
- Kung λ ≤ λc (Short‑to‑Medium Rods): Gamitin ang Johnson's Parabolic Formula o standard yield strength (pagkabigo sa pamamagitan ng compressive yield o inelastic buckling).
VI. 4 Karaniwang OEM Engineering Oversights na Nagdudulot ng Mga Baluktot na Rod
-
Pagkalkula ng Buckling sa Binawi na Haba sa halip na Ganap na Pinalawak na Haba:Ang pinaka-mahina na sandali ay nangyayari kapag ang rod ay nasa 100% stroke kung saan ang L ay nasa maximum nito.
-

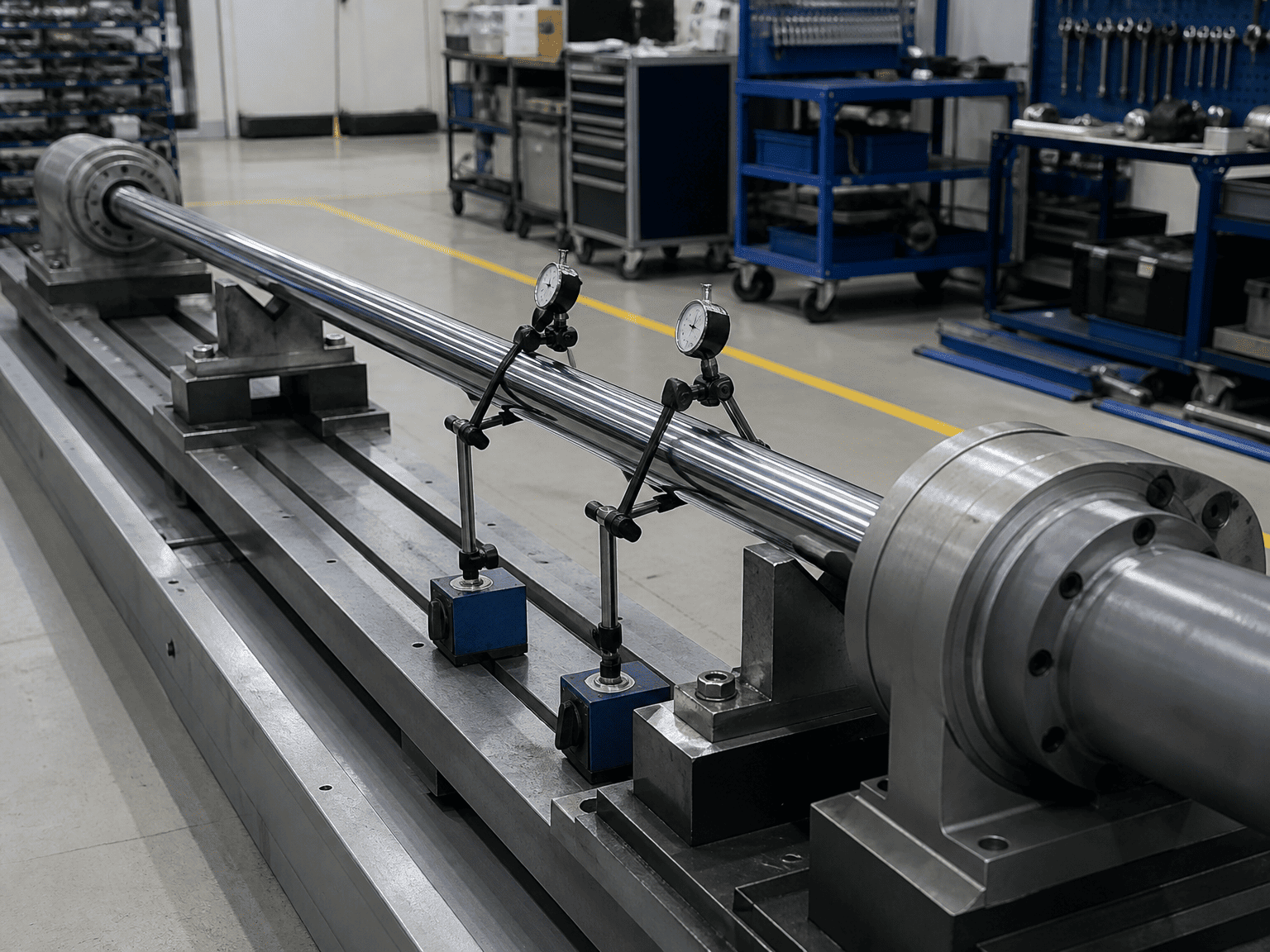

Hindi pinapansin ang Horizontal Sag sa ilalim ng Dead Weight:Sa mahahabang pahalang na mga cylinder (> 2 metrong stroke), ang mabigat na chrome rod ay lumulubog nang bahagya sa ilalim ng gravity, na lumilikha ng built-in na sira-sirang pagkarga na nagpapabilis ng buckling.
-
Ipagpalagay na ang mga Pin Mount ay nananatiling walang friction:Sa paglipas ng panahon, ang kinakalawang o ungreased na mga pivot pin ay kumukuha, na ginagawang isang bahagyang naka-lock, torque-stressed joint na nag-uudyok ng mga baluktot na sandali.
-
Pagpapabaya sa mga Regeneration Circuit:Ang mga differential / pagbabagong-buhay na mga circuit ay sumasailalim sa parehong takip at gilid ng baras sa buong presyon ng bomba, pinapanatili ang buong puwersa ng pagtulak ng haligi habang binabawasan ang structural margin.
VII. Ano ang Ipapadala Kapag Nag-size ng Long‑Stroke Cylinders gamit ang HCIC
Para makakuha ng kumpletong buckling verification at FEA column review mula sa HCIC engineers, magbigay ng:
- Operating cylinder bore, stroke, at maximum na hydraulic relief pressure
- Machine mounting geometry at pivot bracket drawing (upang kumpirmahin ang K‑factor)
- Oryentasyon ng pag-mount (pahalang, patayong pagtulak pataas/pababa, o angular na arko)
- Panlabas na mga hadlang sa paggabay (libreng unguided load vs precision linear slide rails)
- Duty cycle, bilis ng operating cycle, at mga kondisyon sa kapaligiran
VIII. Kasosyo sa HCIC para sa Heavy-Duty Engineering at Custom Cylinders
Nagbibigay ang HCIC ng certified hydraulic engineering, 3D CAD modeling, at custom na cylinder manufacturing para sa mabibigat na mobile at pang-industriyang kagamitan sa buong mundo.
