Hydraulic Cylinder Cavitation at Aeration: Workshop Forensics sa Negative Pressure at Piston Pitting

I. Ang Sintomas: Kapag MakinisHydraulic CylinderNagiging Spongy at Screams

Ilang bagay ang nakakadismaya sa isang heavy equipment maintenance crew higit pa sa isang boom o dump cylinder na biglang nagsimulang magdaldalan, gumagalaw nang may mali-mali na spongy lag, at gumagawa ng malakas na tunog na parang isang kamao ng marbles na bumabagsak sa steel tubing.

Kapag pinunit ng mga mekaniko ang silindro, inaasahan nilang makakahanap sila ng maruming langis o punit na selyo. Sa halip, nakita nila ang solidong bakal na mukha ng piston crown at ang panloob na mga labi ng mga oil port na pinahiran ng magaspang at nagyelo na mga crater na mukhang sinabog ng miniature buckshot.

Ito ay hindi abrasive particle wear. Ito ay hydraulic cylinder cavitation at aeration—dalawang malapit na magkaugnay ngunit sa panimula ay natatanging fluid phenomena na sumisira sa mga precision na ibabaw ng metal, nagluluto ng mga elastomer seal, at nakompromiso ang kaligtasan ng makina.

II. Cavitation vs. Aeration: Pag-unawa sa Tunay na Pagkakaiba

Sa mga ulat sa field service, madalas na pinagsama ng mga technician ang cavitation at aeration sa ilalim ng generic na label na "hangin sa mga linya." Ang pag-unawa sa kung paano nangyayari ang bawat isa ay mahalaga para sa pag-aayos ng tunay na dahilan:

2.1 Vaporous Cavitation (Pagkulo mula sa Negatibong Presyon)

Ang cavitation ay nangyayari kapag ang pangangailangan para sa langis sa isang bahagi nghaydroliko na silindroAng piston ay lumalampas sa bilis kung saan pisikal na makapasok ang langis.

• Kapag bumagsak ang lokal na presyon sa ibaba ng presyon ng singaw ng hydraulic oil, literal na kumukulo ang likido sa temperatura ng kapaligiran, na bumubuo ng milyun-milyong maliliit na microscopic vapor bubble.
• Habang naglalakbay ang mga vapor cavity na ito mula sa low-pressure zone patungo sa high-pressure oil, pumuputok ang mga ito sa loob ng nanoseconds.
• Ang bawat micro-implosion ay bumubuo ng concentrated micro-jets ng fluid na naglalakbay sa supersonic na bilis, na tumatama sa nakapalibot na mga ibabaw ng metal na may mga localized na puwersa ng epekto na lampas sa sampu-sampung libong pounds bawat square inch. Ang pisikal na epekto ng martilyo na ito ay nakakapagod sa metal hanggang sa mapunit ang mga micro-flakes mula sa ibabaw.

 2.2 Aeration (Mechanical Air Ingestion)

Ang aeration ay ang kontaminasyon ng hydraulic oil na may libreng atmospheric air na hinila papunta sa circuit mula sa labas na kapaligiran.

• Ang hangin ay pumapasok sa pamamagitan ng mga tumatagas na suction hose clamp, nasira na shaft seal sa main pump, maluwag na pipe fitting, mababang reservoir fluid level, o magulong mga linya ng pagbabalik ng tangke na nagtatapon sa ibabaw ng fluid surface.
• Hindi tulad ng mga bula ng singaw, ang libreng hangin ay hindi agad bumagsak; ito ay bumubuo ng isang gatas, mabula na emulsyon na ginagawang medyo hindi mapipigil na hydraulic fluid sa isang malambot, patalbog na pneumatic spring.

III. 4 Mga Palatandaan ng Babala na Makita sa Field

IV. Kung Saan Nangyayari ang Pinsala sa Loob ng Silindro

Kapag ang mga fluid power system ay dumaranas ng talamak na cavitation at aeration, ang pisikal na pinsala ay tumutuon sa mga partikular na high-velocity zone:

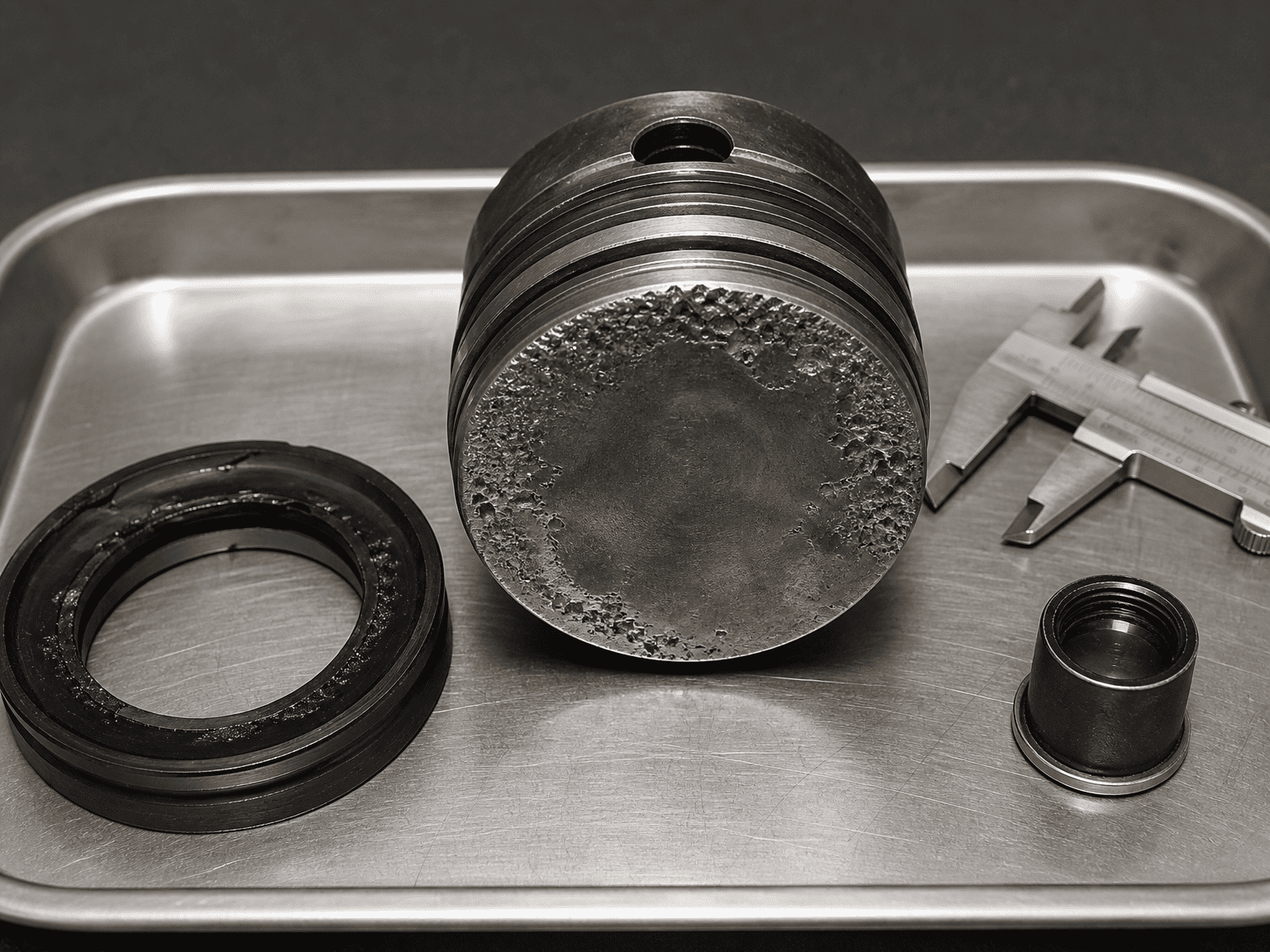

4.1 Mga Mukha ng Piston Crown:Ang patag na pabilog na mukha ng piston ay nagpapakita ng mga kumpol ng malalalim at nagyelo na mga micro-pit kung saan paulit-ulit na tinamaan ng mga gumuguhong vapor void ang base metal.

4.2 Mga Panloob na Orifice ng Oil Port:Ang mga matalim na right-angle transition kung saan ang hydraulic oil ay pumapasok sa cylinder barrel ay dumaranas ng matinding pagguho ng gilid at pag-ikot.

4.3 Mga Seal at Wear Ring ng Piston Rod:Ang mga entrained air bubbles ay sumasailalim sa mabilis na adiabatic compression, na lumilikha ng mga localized na heat spike na nakakapaso, nagpapakinang, at nagiging malutong na mga labi ng polyurethane seal na parang uling.

4.4 Cylinder Barrel Honed Walls:Malapit sa mga sukdulan ng stroke, tinatanggal ng mga micro-jet ang proteksiyon na lubricating oil film, na nagbibigay-daan sa direktang pag-scuff ng metal-to-metal sa pagitan ng mga piston guide band at ng pinakintab na tube bore.

V. Ang Nangungunang 4 na Operating Trigger sa Mobile at Industrial Equipment

5.1 Overrunning Gravity Load (Ang Runaway Cylinder)

Kapag ang isang heavy excavator boom, dump trailer body, o forklift mast ay mabilis na bumaba sa ilalim ng sarili nitong timbang, hinihila ng gravity ang cylinder rod pababa nang mas mabilis kaysa sa hydraulic pump na maaaring magbigay ng langis sa gilid ng takip. Ang silindro ay nagiging isang higanteng hiringgilya, na lumilikha ng matinding panloob na vacuum na kumukulo sa papasok na daloy ng langis.

5.2 Mga Startup sa Umaga sa Malamig na Taglamig

Ang makapal, mataas na lagkit na malamig na hydraulic oil ay nagpupumilit na dumaloy sa mga makitid na suction strainer at mahabang supply hose. Kapag ini-rev ng operator ang engine sa full throttle kaagad pagkatapos ng startup, ang pump ay nagugutom, humihila ng mabigat na vacuum at nagpapadala ng stream ng cavitating fluid diretso sa mga actuator.

5.3 Mga Baradong Reservoir Breather Caps

Habang lumalawak ang long-stroke cylinders, bumababa nang malaki ang fluid level sa loob ng hydraulic tank. Kung ang takip ng paghinga ng tangke ay nababalutan ng putik, alikabok, o yelo, hindi makapasok ang hangin sa atmospera upang i-equal ang volume. Ang isang bahagyang vacuum ay bubuo sa loob ng tangke, na sumasakal sa linya ng pagsipsip ng bomba.

5.4 Hindi Maayos ang Pagkalagay ng Mga Baffle ng Tank at Mga Linya sa Pagbabalik

Kung ang nagbabalik na langis ay bumulusok sa reservoir sa itaas ng antas ng likido tulad ng isang talon, ito ay humahampas ng hangin sa langis. Kung walang sapat na mga baffle ng tangke upang hayaang tumaas ang mga bula ng hangin sa ibabaw at mabulalas, agad na sinisipsip ng pump ang mabula na timpla na ito pabalik sa mga cylinder.

VI. Mga Solusyon sa Antas ng Circuit para Tanggalin ang Cavitation at Aeration

Ang pag-aayos ng cylinder cavitation ay nangangailangan ng pagtugon sa circuit dynamics na nagpapahintulot sa negatibong presyon na mabuo:

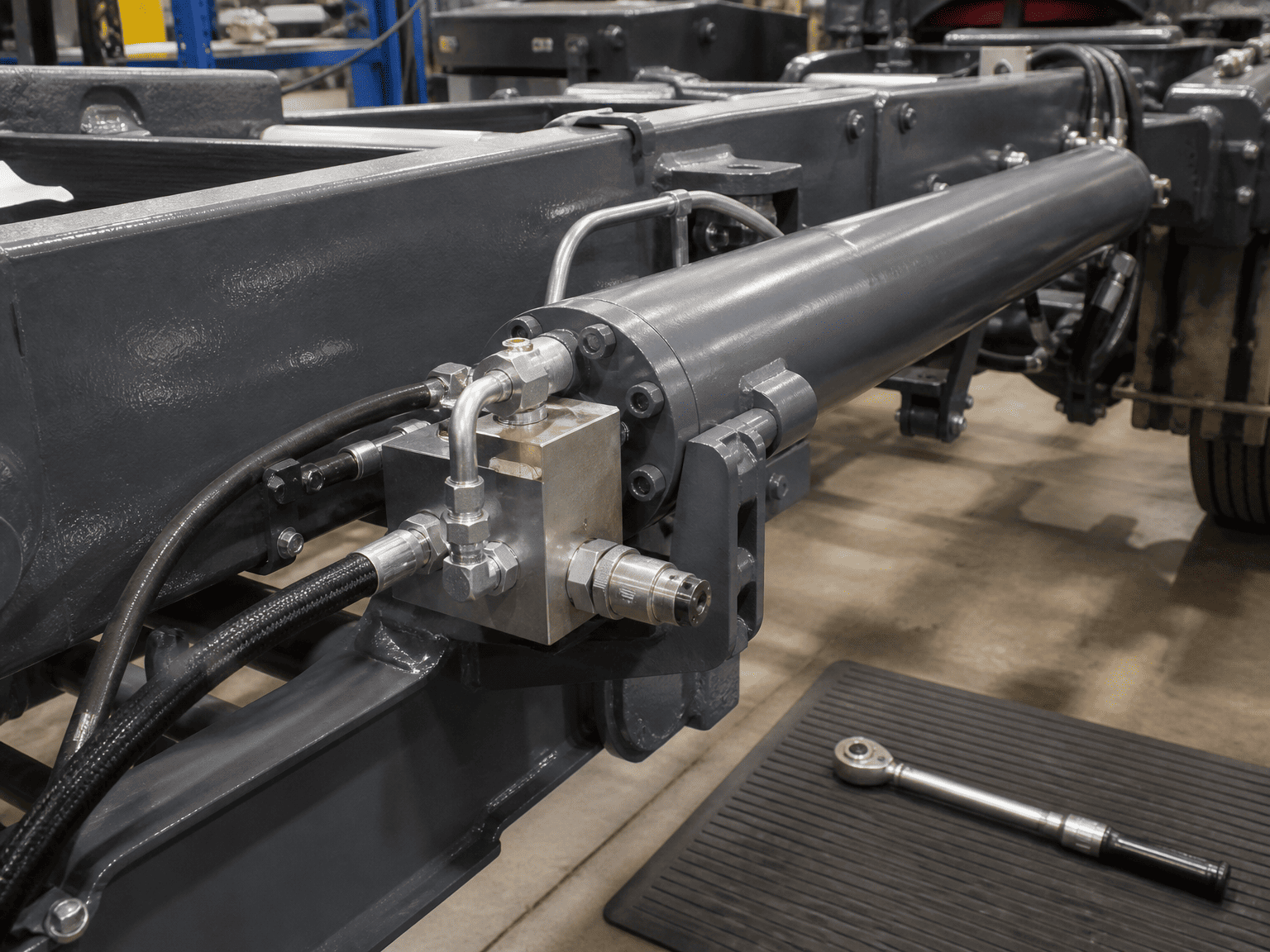

• Mag-install ng Anti-Cavitation Makeup Check Valves: Sa mga circuit na may mabilis na paggalaw o overrunning na mga load, maglagay ng nakatalagang anti-cavitation check valve sa pagitan ng cylinder work port at ng tank line. Kung ang cylinder extension ay humihingi ng mas maraming langis kaysa sa ibinibigay ng pump, ang check valve ay malayang nagbubukas, na nagpapahintulot sa tank oil na i-backfill ang vacuum.
• Wastong Sukat ng Counterbalance (Overcenter) Valves: Ang mga counterbalance na valve ay lumilikha ng kontroladong back-pressure sa likod na bahagi ng cylinder, na pumipigil sa gravity na tumakas kasama ang load at tinitiyak na ang positive pressure ay napanatili sa buong stroke.
• Panatilihin ang Minimum Suction Line Sizing: Tiyaking malaki ang laki, maikli, tuwid, at na-rate ang mga linya ng pump suction para sa tuluy-tuloy na serbisyo ng vacuum nang hindi bumagsak sa loob.
• Payagan ang Sapat na Reservoir Deaeration Dwell Time: Sukatin ang tangke ng langis upang ang likido ay tumira nang hindi nagagambala sa loob ng ilang minuto sa pagitan ng mga pag-ikot, na nagpapahintulot sa mga natutunaw na micro-bubble na natural na lumutang palabas.

VII. Field Diagnostic Checklist para sa Maintenance Crew

Bago palitan ang maingay o sirang silindro:

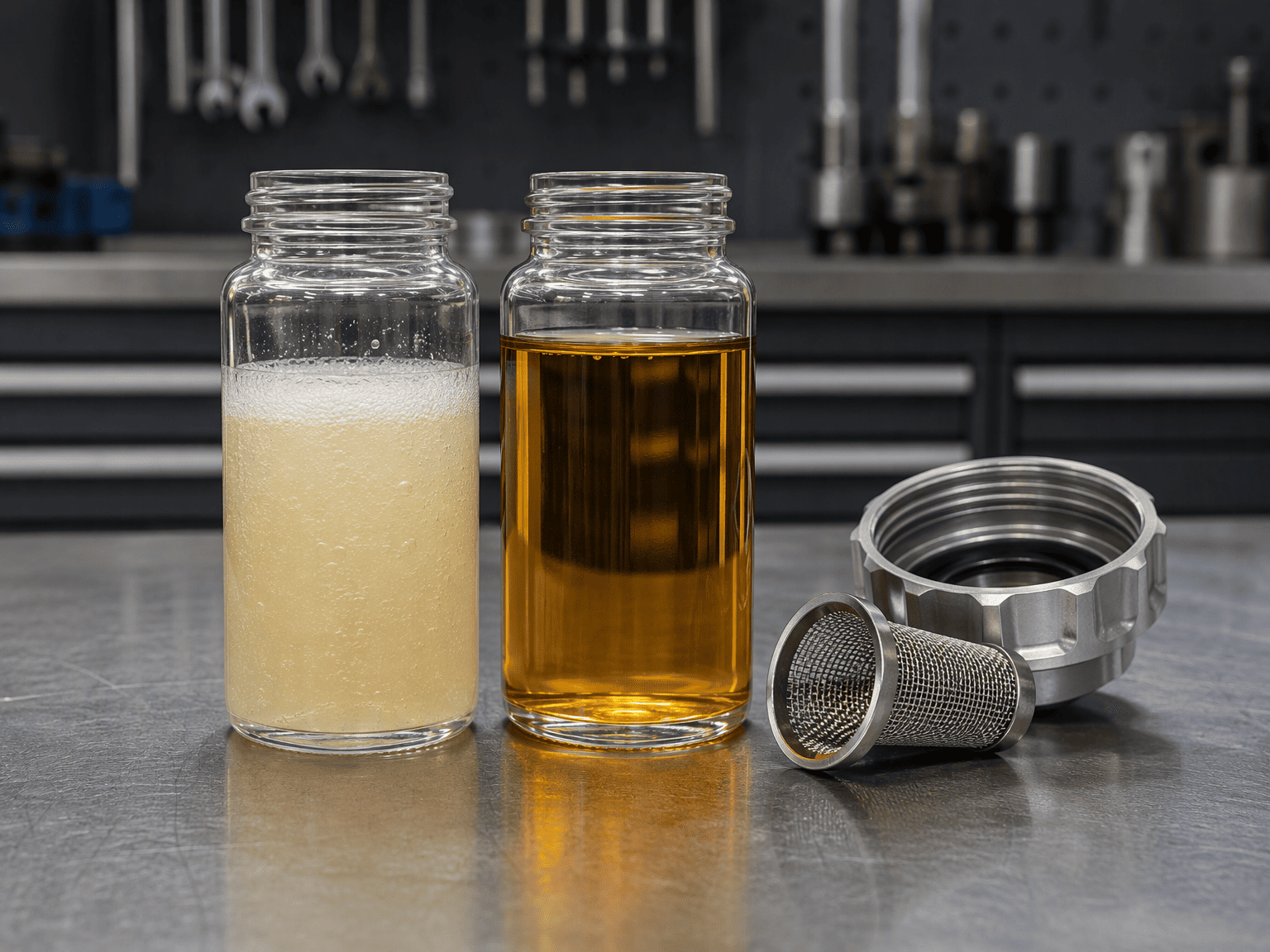

• Siyasatin ang oil sight glass: Ang likido ba ay gatas, maulap, o may stable na foam sa ibabaw?
• Suriin ang mga takip ng reservoir breather para sa dust clogging o frozen na kahalumigmigan.
• Suriin ang mga clamp at fitting ng pump suction hose para sa mga maluwag na koneksyon na maaaring sumipsip ng hangin sa ilalim ng vacuum.
• I-verify na ang mga pabalik na linya ay naglalabas nang mas mababa sa minimum na antas ng langis sa tangke.
• Subukan ang mga setting ng pilot ng balbula ng counterbalance upang matiyak na ang silindro ay hindi maaaring bumaba nang mas mabilis kaysa sa kapasidad ng paghahatid ng bomba.
• Siyasatin ang cylinder piston face at port throats gamit ang isang borescope para sa katangian ng frosted cavitation pitting.

VIII. Teknikal na Boundary at Diagnostic Disclaimer

Binabalangkas ng gabay na ito ang mga karaniwang mechanical diagnostic indicator at mga pinakamahuhusay na kasanayan sa hydraulic circuit. Ang kumplikadong multi-axis na makinarya, load-sensing variable displacement circuits, at closed-loop hydrostatic drive ay nangangailangan ng circuit-specific na transient pressure logging at fluid analysis upang ihiwalay ang mga sanhi ng ugat.*
