Hydraulic Cylinder Cushioning Sizing: Paano Kontrolin ang End-of-Stroke Deceleration at Pressure Spike

I. Ang Problema: Bakit Nakakapagod ang mga High-Speed ​​Cylinders sa End-Cap Fatigue

Kapag ahaydroliko na silindrogumagalaw ng multi-toneladang mekanismo sa bilis na higit sa 0.1 hanggang 0.2 m/s (4 hanggang 8 in/s), na dinadala ang masa na iyon sa isang biglaang dead stop laban sa cylinder end cap na nagdudulot ng napakalaking mapanirang pagkabigla.

Ipinapalagay ng maraming taga-disenyo ng kagamitan na ang pagtatakda ng pangunahing sistema ng relief valve sa 3,000 psi ay nagpoprotekta sa buong actuator. Sa katotohanan, kapag ang piston ay dumaan sa pangunahing exit port at pumasok sa cushion zone, ang nakulong na langis ay mayroon lamang isang maliit na ruta ng pagtakas: isang naka-calibrate na balbula ng karayom ​​o precision orifice.

Kung ang geometry ng cushion ay maliit o hindi wastong na-adjust, ang nakulong na deceleration pressure sa likod ng cushion spear ay madaling tumaas sa 6,000 hanggang 10,000+ psi (400 hanggang 700 bar) sa loob ng ilang millisecond.

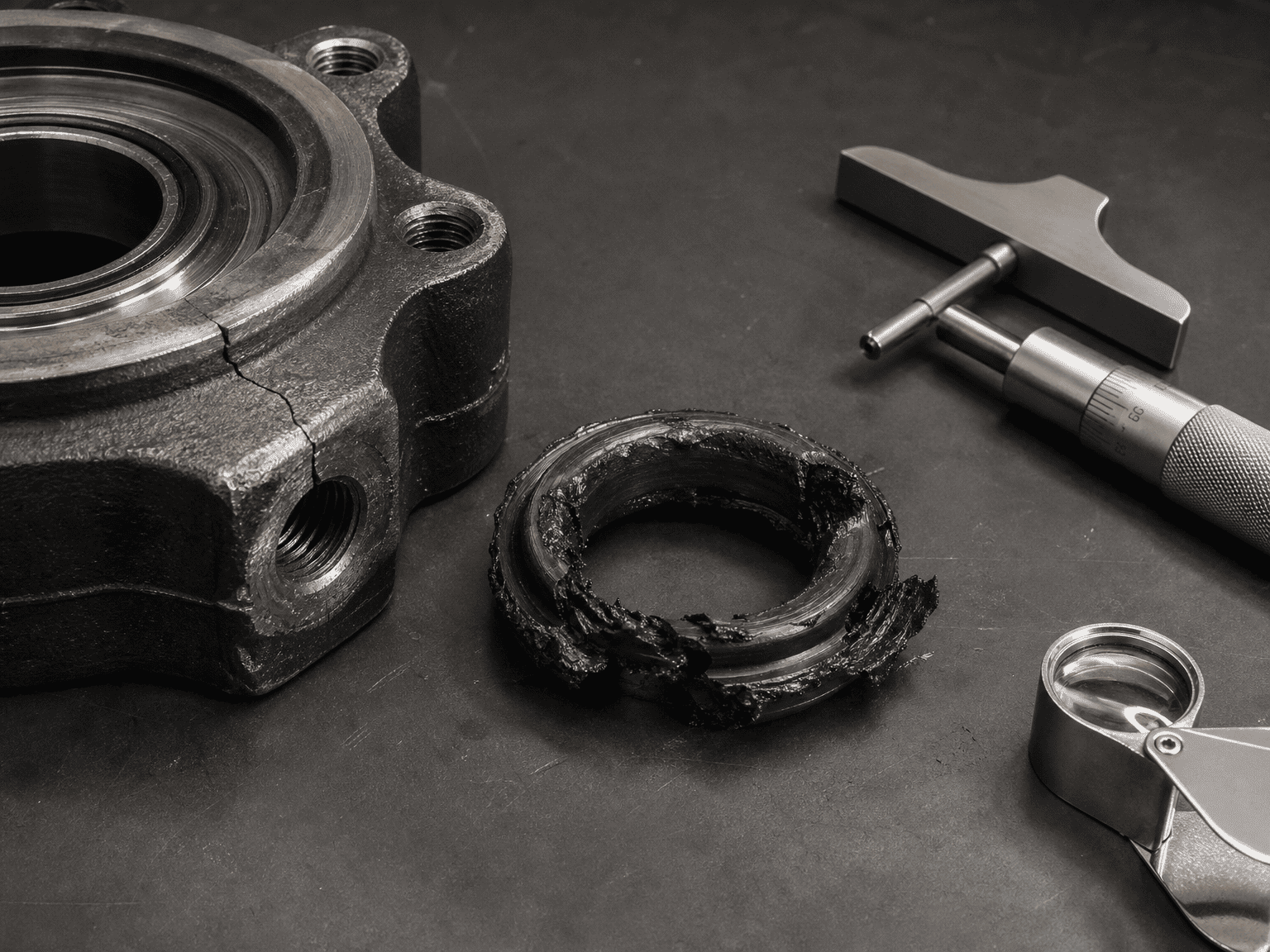

Sa paglipas ng libu-libong cycle, ang marahas na pressure transient na ito ay humahantong sa:

• Mga basag na silindro sa likurang takip at mga bali na welded flanges
• Tinatangay ng hangin ang mga seal ng glandula ng ulo at deformed rod wiper retainer
• Naka-stretch na tie rod at talamak na barrel O-ring extrusion
• Galled o scored cushion spears at mating bushings

II. PaanoHydraulic CylinderGumagawa ng Cushioning

Ang isang panloob na hydraulic cushion ay nagko-convert ng kinetic energy ng gumagalaw na masa (kasama ang tuluy-tuloy na puwersang nagtutulak mula sa pump) sa init sa pamamagitan ng pagpilit sa isang nakulong na dami ng langis sa pamamagitan ng isang restricted orifice sa isang maikling deceleration stroke sc (karaniwang 20 hanggang 40 mm o 0.75 hanggang 1.5 in).

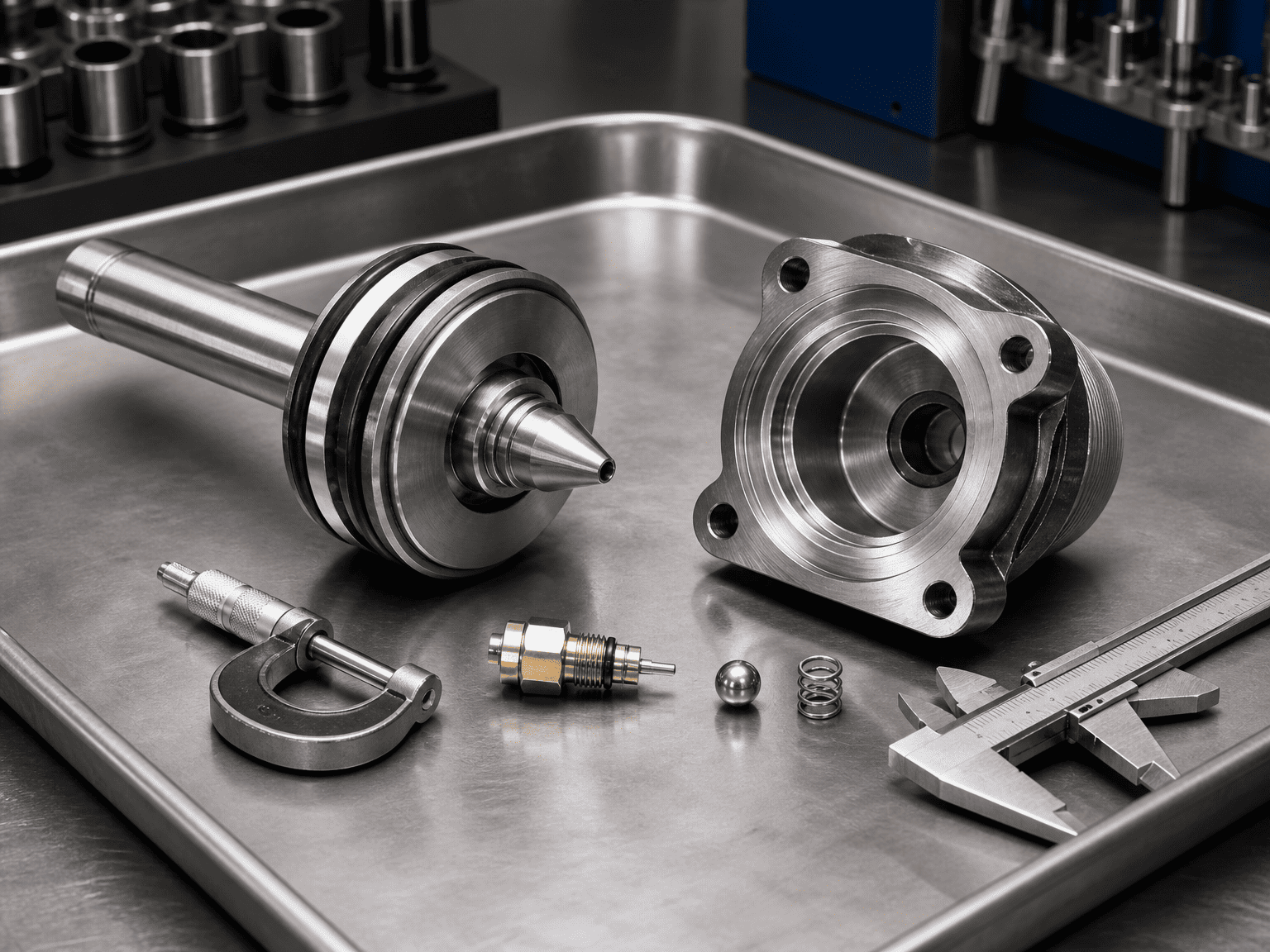

Ang isang maayos na idinisenyong pagpupulong ng cushion ay may kasamang tatlong pangunahing elemento ng mekanikal:

1. Ang Cushion Spear (o Plunger):Isang precision-machined projection sa piston na nagsasara sa pangunahing fluid port habang pumapasok ito sa end cap cavity.
2. Ang Adjustable Needle Valve:Isang metering orifice na nagbibigay-daan sa mga maintenance technician na i-fine-tune ang rate ng daloy ng tambutso batay sa aktwal na bilis ng operating cycle at lagkit ng langis.
3. Ang Reverse Free‑Flow Check Valve:Isang spring-loaded na bola o flapper na nagbibigay-daan sa ganap na walang limitasyong daloy sa cylinder sa panahon ng stroke reversal, na tinitiyak ang agarang breakaway na bilis nang walang lag.

Hakbang-hakbang na Pagkalkula ng Enerhiya at Presyon ng CushionUpang matukoy kung ligtas na mahawakan ng isang panloob na cushion ang iyong load nang hindi lalampas sa pagputok ng cylinder o threshold ng pagkapagod, kalkulahin ang kabuuang enerhiya na maa-absorb:

Hakbang 1: Kalkulahin ang Kinetic Energy ng Moving Mass

                                                                                  Ek = ½ m v²

saan:

m = Kabuuang gumagalaw na masa (kabilang ang piston, baras, mga attachment, at panlabas na kargamento sa kg o lb)

v = Maximum velocity sa sandaling ang cushion spear ay tumagos sa cavity (m/s o in/s)

Hakbang 2: Magdagdag ng Pagtulak na Trabaho Sa Panahon ng Pagdecelerate

Kung magpapatuloy ang daloy ng bomba sa panahon ng pagbabawas ng bilis, patuloy na itinutulak ng presyon ng system ang piston sa kabila ng cushion stroke sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

saan:

Psys = Presyon ng sistema ng pagmamaneho (Pa o psi)

Apiston = Epektibong lugar ng driving side (m² o in²)

sc = Epektibong haba ng cushion spear (m o in)

Hakbang 3: Kabuuang Enerhiya na Isipsip

                                                                        Etotal = Ek + Wprop ± Wgravity

(Idagdag o ibawas ang gravity work m g sc sinθ kung gumagalaw nang patayo o sa isang incline).

Hakbang 4: Kalkulahin ang Average na Trapped Cushion Pressure

Ang average na puwersa ng deceleration na kinakailangan ng Fdec ay:

                                                                                  Fdec = Etotal / sc

Ang nagreresultang average na haydroliko na presyon sa loob ng silid ng unan na Pcushion ay:

                                                                              Pcushion = Fdec / Acushion

Kung saan ang Acushion ay ang annular area ng nakulong na column ng langis sa bulsa ng cushion (Abore − Aspear o Arod).

Engineering Rule of Thumb: Ang peak transient pressure sa panahon ng paunang spear entry ay karaniwang umaabot sa 1.5 hanggang 2.2× ang kinakalkulang average na cushion pressure. Kung ang nakalkulang peak ay lumampas sa 1.5x na pinakamataas na na-rate na presyon ng pagkapagod ng silindro, isang panlabas na proporsyonal na deceleration valve o mas mahabang custom na cushion spear ay kinakailangan.

III. Mga Karaniwang Pagkakamali sa Field na Nakakasira ng Mga Cushioned Cylinder

1. Pag-back sa Needle Valve Ganap na Naka-in (Zero Flow): Ang mga operator na sinusubukang alisin ang ingay sa dulo ng stroke kung minsan ay ganap na isinasara ang balbula ng karayom. Lumilikha ito ng kabuuang hydraulic lock sa bulsa ng cushion, na pinipilit ang langis na lampasan ang clearance ng sibat at hinihipan ang mga head gland seal.

2. Hindi pinapansin ang Horizontal Inertia sa Free-Rolling Carts: Kinakalkula lang ng mga designer ang pressure sa pagmamaneho at nakakalimutan ang kinetic energy ng isang 10-toneladang rolling cart. Kahit na sa mababang presyon, ang mataas na pagkawalang-kilos ay dudurog sa isang panloob na unan.

3. Paggamit ng Mga Karaniwang Cushions na may Water-Glycol o High-Viscosity Cold Oil: Ang mas makapal na fluid o low-viscosity na mga likidong lumalaban sa sunog ay makabuluhang nagbabago ng daloy sa pamamagitan ng metering needle, na nagdudulot ng matinding over-pressurization sa mga pagsisimula ng taglamig sa umaga.

4. Pagpapabaya sa Fluid Deaeration: Ang spongy, aerated oil na pumapasok sa cushion ay nag-compress na parang spring, na nagiging sanhi ng pagtalbog, pag-diesel, at pabago-bagong deceleration.

IV. Ano ang Ipapadala Kapag Pinapalaki ang Mga Custom na Cushioned Cylinder

Kapag humihiling ng engineered cushioned cylinders mula sa HCIC, ibigay ang:

• Kabuuang gumagalaw na masa (kabilang ang cylinder rod at mounted tooling)
• Profile ng bilis ng pagpapatakbo (steady na bilis, acceleration, at approach na bilis)
• Magagamit na mga hadlang sa haba ng cushion stroke
• Uri ng operating fluid, hanay ng temperatura sa pagtatrabaho, at setting ng relief valve ng system
• Oryentasyon ng pag-mount (pahalang, patayo pataas, patayo pababa, o nakatagilid na arko)

V. Technical Boundary at Engineering Disclaimer

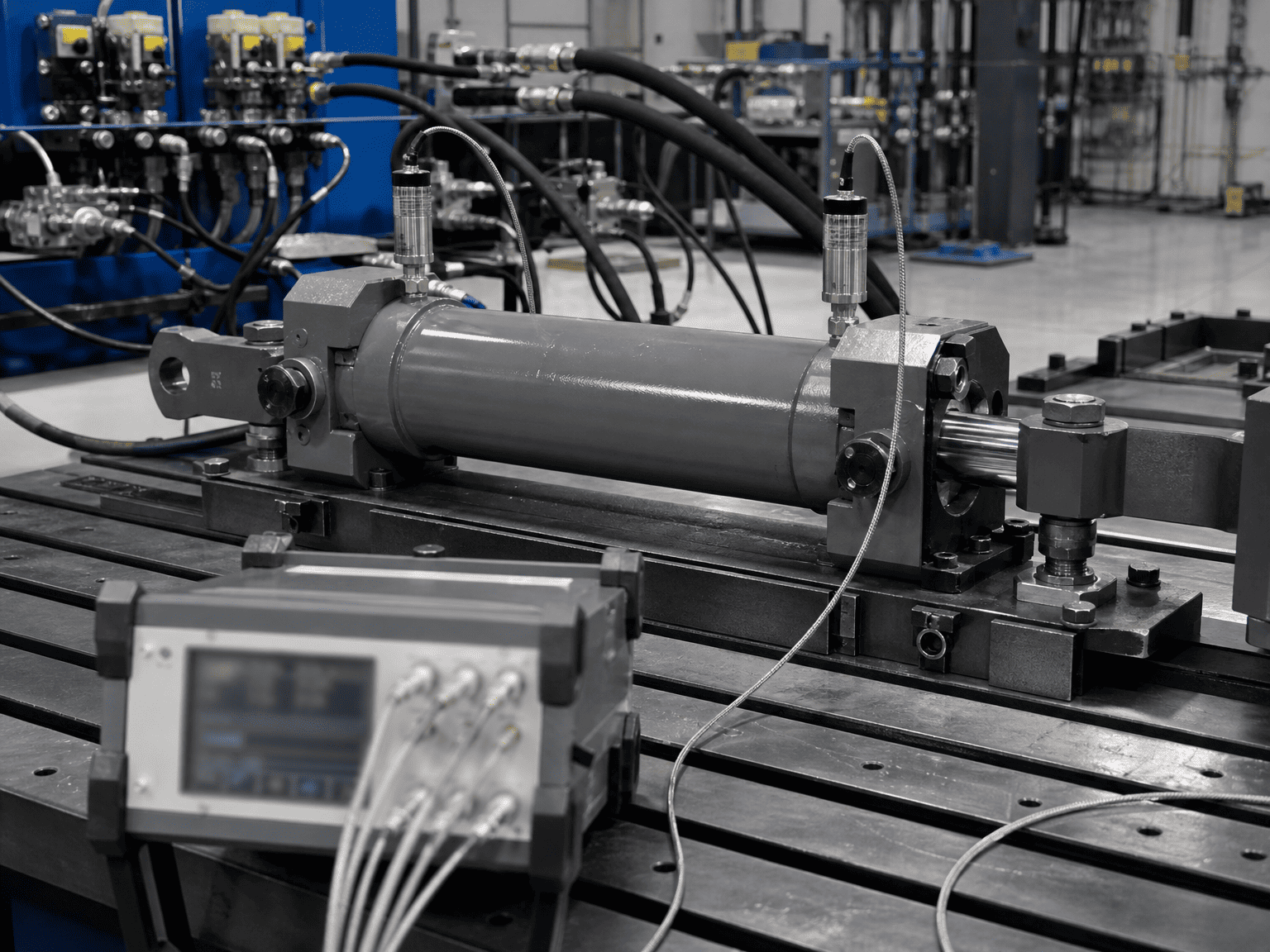

Ang mga kalkulasyon ng cushion na ipinakita sa itaas ay nagbibigay ng mga pagtatantya sa batayan ng laki batay sa mga mekanika ng matibay na katawan. Ang aktwal na peak dynamic pressure ay nakadepende sa hydraulic oil bulk modulus, line capacitance, needle orifice discharge coefficients, at valve response times. Ang mga panghuling disenyo ng kagamitan ay dapat ma-verify sa pamamagitan ng pressure transducer testing at transient simulation.*

VI. Kumonsulta sa HCIC para sa Custom Engineered Cushion Solutions

Ang mga inhinyero ng HCIC ay custom na pang-industriya at mobile na hydraulic cylinder na may mga pinasadyang profile ng cushion para sa mga application na may mataas na epekto sa buong mundo.
