Hydraulic Cylinder Drift at Counterbalance Valve Hunting: Diagnostic Forensics para sa Heavy Equipment Booms

I. 4 Mga Dahilan ng Uncommanded Boom Drift

Kapag ang isang load boom o buckethaydroliko na silindrobumaba nang walang input ng operator, ang malfunction ay nagmumula sa isa sa apat na natatanging hydraulic mechanism:

Mekanismo ng Pagkabigo	Pisikal na Ugat na Sanhi	Naririnig / Biswal na Sintomas
Piston Seal Bypass(Internal Leakage)	Extruded U-cup o scored wear rings na tumatagas ng langis mula sa dulo ng takip hanggang sa dulo ng baras	silindro barrel hot spot; humihinto ang drift kapag ang baras ay mekanikal na suportado
Counterbalance ValveSeat Umiiyak	Contamination sa ilalim ng poppet seat, scored cartridge nose, o fatiued spring	Langis na umiiyak sa nakalipas na port ng balbula; steady drift anuman ang seal condition
Directional ValveSpool Leakage	Sobrang pagkasuot ng spool clearance sa mga open-center system	Nangyayari lamang kung walang naka-install na lock valve sa boom circuit
Thermal OilContraction	Ang mainit na langis (65°C) na paglamig hanggang sa paligid (15°C) ay nagpapaliit sa dami ng likido ng 3% hanggang 4%	Ang paunang pagbaba ng 10-20 mm sa unang oras, pagkatapos ay ganap na nagpapatatag nang walang pagkawala ng presyon

---

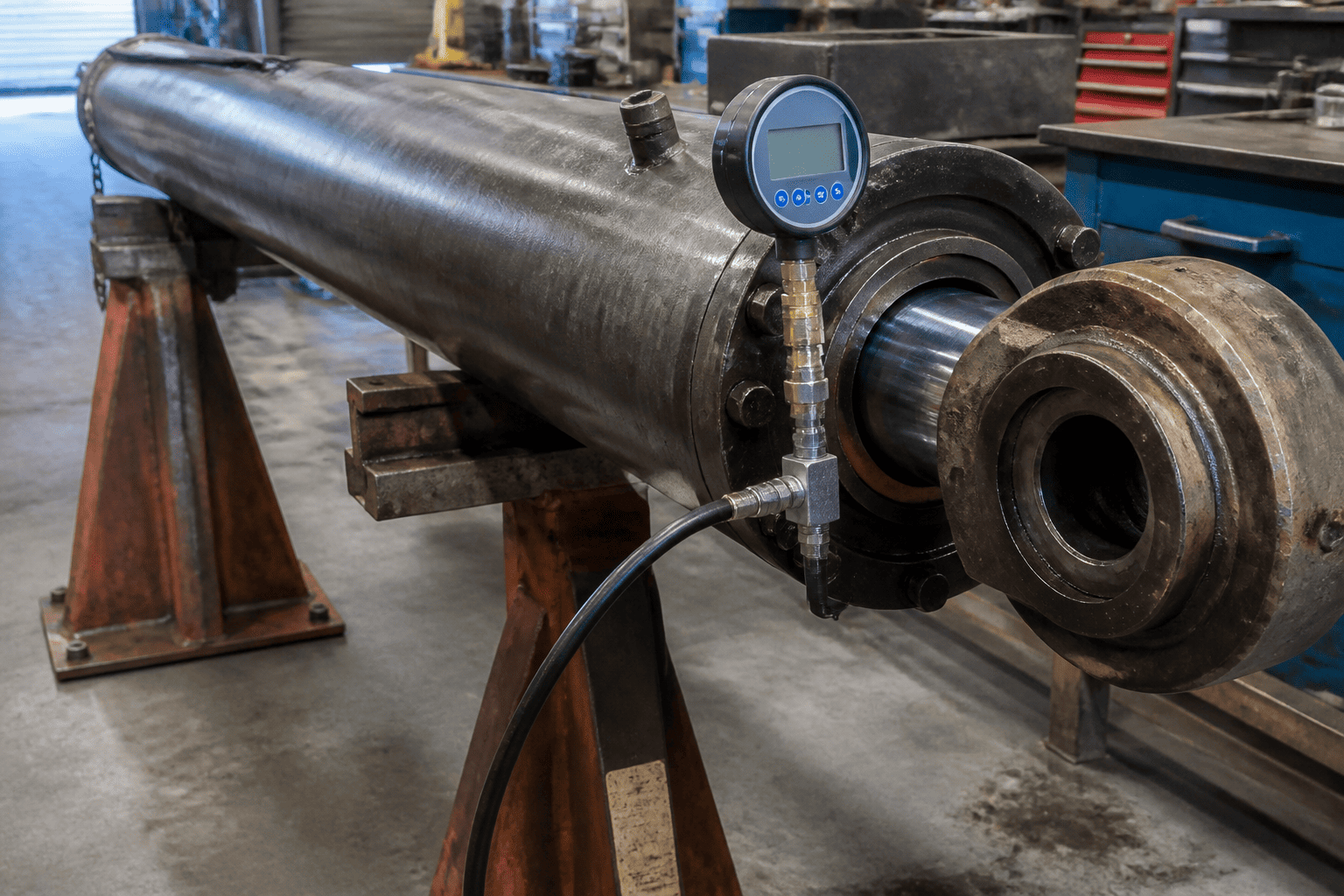

II. Ang 15-Minutong Pagsusulit sa Pag-iisa sa Field: Cylinder vs. Valve

Huwag kailanman tanggalin amabigat na boom cylindermula sa isang makina bago kumpletuhin ang tiyak na pagsubok sa paghihiwalay na ito:

1. Itaas ang Boom sa 45 Degrees na may Rated Load: Dalhin ang hydraulic oil sa normal na operating temperature (humigit-kumulang 50°C hanggang 55°C).

2. I-lock Out at Suportahan ang Boom sa mekanikal na paraan: Mag-install ng inaprubahan ng engineering na boom prop o crane sling upang matiyak ang ganap na kaligtasan.

3. Ihiwalay ang Rod-End Return Line: Idiskonekta ang hydraulic hose na konektado sa rod end (annular side) ng cylinder at takpan ang hose. Iwanang bukas ang cylinder rod-end port sa isang malinis na lalagyan ng pagsukat.

4. Alisin ang Mechanical Support: Hayaang mabitin ang buong gravity load sa cap-end oil column ng cylinder.

5. Pagmasdan ang Rod-End Port Discharge:

• Resulta A (Patuloy na Pag-agos ng Langis):Kung ang langis ay patuloy na umaagos mula sa open rod port habang ang boom ay gumagapang pababa, ang high-pressure na langis ay lumalampas sa piston seal pack sa buong panloob na piston crown papunta sa rod chamber. Ang silindro ay nangangailangan ng panloob na muling pagtatayo o bariles.
• Resulta B (Dry Port, ngunit Gumagapang Pa rin ang Boom):Kung walang langis ang lumabas sa port ng baras ngunit ang baras ng silindro ay binawi, ang mga seal ng piston ay humahawak ng 100% na mahigpit. Ang dami ng langis ng cap-end ay lumalampas sa upuan ng load-holding counterbalance valve pabalik sa tangke.

---

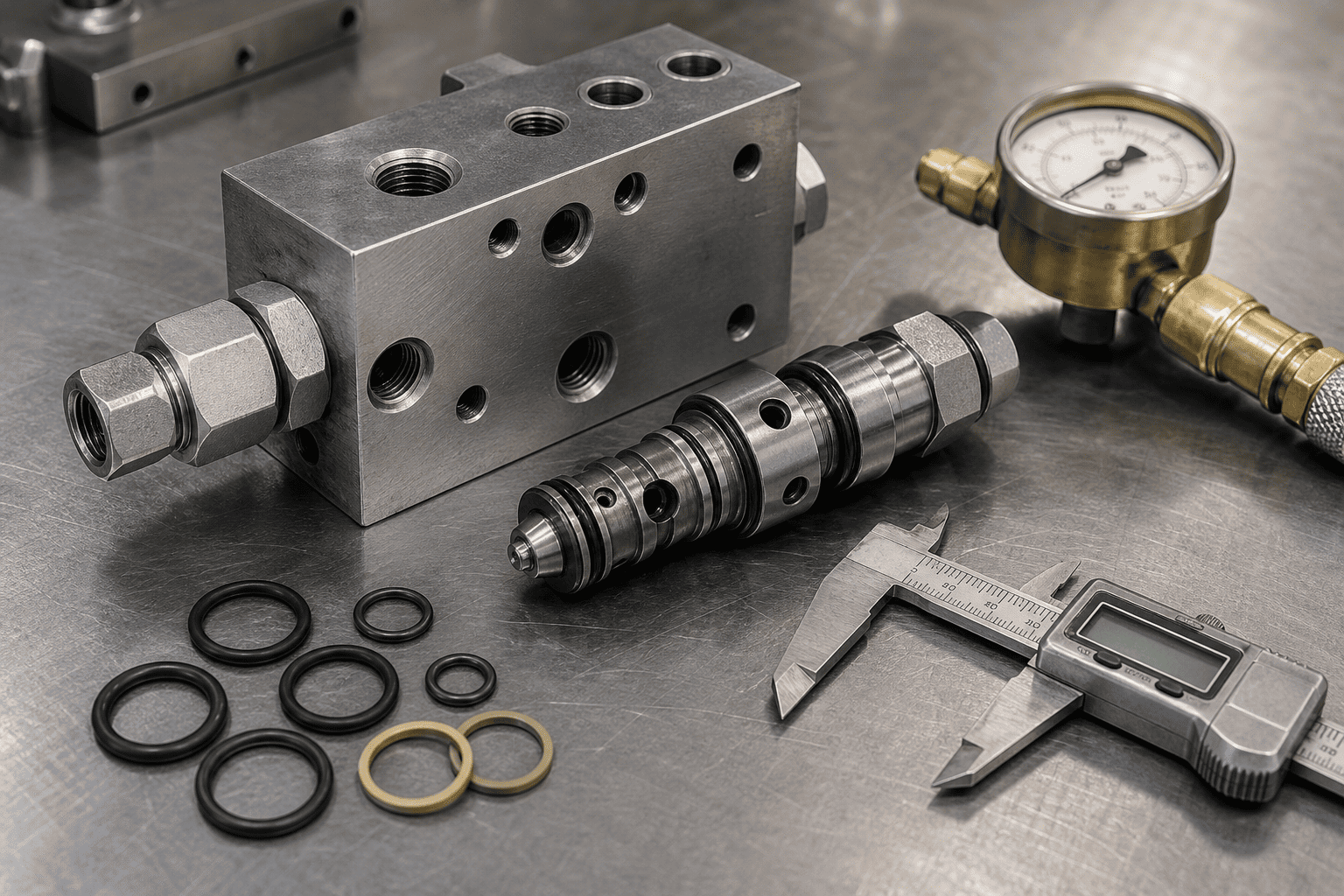

III. Counterbalance Valve Hunting: Bakit Pinababa ang Booms Nanginginig

Ang mga counterbalance valve (mga overcenter valve) ay gumaganap ng dalawang kritikal na tungkulin: bitag ang mga ito ng langis upang maiwasan ang pagbagsak ng load kung pumutok ang isang linya, at sinusukat ng mga ito ang return flow upang ang mga overrunning na gravity load ay hindi maaaring lumampas sa hydraulic pump.

Kapag ang isang operator ay nagpababa ng isang mabigat na boom at ang makina ay nagsimulang marahas na bumukas at magdaldalan, ang balbula ng counterbalance ay nahuhuli sa kawalang-katatagan ng presyon ng piloto (pangangaso):

Hakbang	Paglalarawan ng Proseso
1	Ang operator ay nagpapadala ng mas mababang command → Pilot pressure ay nagbubukas ng counterbalance valve
2	Nagbubukas ang balbula → Lumalabas ang langis mula sa dulo ng takip ng silindro → Bumibilis ang boom pababa
3	Ang boom ay bumagsak nang mas mabilis kaysa sa pump na makakapag-supply ng langis → Ang pilot pressure ay bumaba sa zero
4	Pagkawala ng presyon ng piloto → Biglang sumara ang balbula → Hydraulic shock wave, nanginginig ang boom

Ang cycle na ito ay umuulit sa pagitan ng lima at labinlimang beses bawat segundo, na bumubuo ng matinding acoustic chatter at structural fatigue sa mga boom pivot pin.

---

IV. Mga Panuntunan sa Engineering: Pagpili ng Tamang Pilot Ratio

Ang pangunahing pagkakamali sa engineering na nag-trigger ng counterbalance na pangangaso ay ang pagpili ng sobrang agresibong pilot ratio para sa isang flexible, structural boom:

• Mababang Pilot Ratio (3:1 hanggang 4:1):Lubos na matatag at makinis sa mga flexible na boom, aerial platform, at long-reach crane arm. Nangangailangan ng mas mataas na presyon ng piloto upang mabuksan, na nagbibigay ng natural na hydraulic damping na lumalaban sa mga pressure spike.
• Katamtamang Pilot Ratio (4.5:1 hanggang 5:1):Ang karaniwang benchmark ng industriya para sa mga mahigpit na linkage ng excavator at mga wheel loader lift arm kung saan minimal ang mechanical deflection.
• Mataas na Pilot Ratio (8:1 hanggang 10:1):Lubhang matipid sa enerhiya dahil ang kaunting presyon ng piloto ay nagbubukas ng balbula, na binabawasan ang pagkarga ng pump engine. Gayunpaman, ang mga high-ratio cartridge ay hypersensitive sa backpressure at dapat lamang gamitin sa mga matibay na winch o maikli, matigas na hydraulic motor drive—hindi kailanman sa flexible, high-inertia boom structures.

---

V. 4 Pinakamahuhusay na Kasanayan para sa Zero-Drift Hydraulic Reliability

1. Flush Counterbalance Cavities Bago Torqueing:Kahit na ang 20-micron steel chip na nahuli sa pagitan ng poppet nose at manifold seat ay magdudulot ng 50 mm ng boom drift kada oras. Palaging i-flush ang mga manifold drill sa ISO 16/14/11 na pamantayan sa kalinisan.

2. Tukuyin ang Viton/HNBR Backup Rings para sa High-Pressure Holding:Siguraduhin na ang mga pakete ng piston seal ay gumagamit ng mga anti-extrusion thermoplastic backup na singsing na may kakayahang makatiis ng 4,000+ psi na tuluy-tuloy na static na hawak nang walang micro-creeping.

3. Ibahin ang pagkakaiba ng Thermal Contraction sa Real Leaks:Kapag sinusubukan ang bagong naka-park na makinarya, maglaan ng tatlumpung minuto para sa pag-stabilize ng temperatura ng langis bago mag-record ng mga drift benchmark.

4. I-install ang Direct-Flanged Counterbalance Manifold:Iwasan ang mga remote line-mounted valves. Ang pagbo-bolt ng valve block nang direkta sa SAE 4-bolt flange port sa cylinder barrel ay nagsisiguro ng matibay na feedback ng piloto at walang panganib ng external hose rupture.

---
