Ang welded double clevis hydraulic cylinder ay tumatakbo sa 3000PSI. Mga huwad na clevis, matibay na welds suit tractor, dump trailer. Pasadyang laki, logo ng OEM, pabrika ng ISO9001, 12-buwang buong warranty ng serbisyo.
Bore Size:
30mm-200mm (1.2inch-8inch)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21MPa (3000PSI)Ang welded double clevis hydraulic cylinder ay tumutukoy sa ganap na welded hydraulic ram na nilagyan ng integrated forged double clevis sa cylinder bottom at rod end, kabilang ito sa heavy-duty welded cylinder series at higit sa lahat ay gumagamit ng double acting oil circuit na disenyo.
Iba sa tradisyunal na tie rod hydraulic cylinder, ang welded double clevis cylinder ay nagmamay-ari ng compact na pangkalahatang istraktura, mas malakas na kapasidad na labanan ang lateral load, at mas mahabang buhay ng serbisyo sa ilalim ng panlabas na maputik, high-load na kapaligiran sa pagtatrabaho
Ang mga tindahan ng pag-aayos ng sakahan, mga pabrika ng OEM ng trailer at mga tagagawa ng maliliit na construction machinery ay madalas na nakakaharap ng mga may sira na welded hydraulic rams na may manipis na welding seams at manipis na barrel wall. Ang mga murang cylinder na ito ay madaling tumagas ng langis, ibaluktot ang mga clevis lug o pumutok sa mahabang panahon na pagbubuhat.
Gumawa kami ng mga welded double clevis hydraulic cylinder sa loob ng 28 taon, ang aming on-site na mga inhinyero ay humaharap sa daan-daang kaso ng pagkabigo ng cylinder mula sa mga pandaigdigang mamimili bawat buwan. Ino-optimize namin ang clevis welding structure, nagpapakapal ng barrel wall at nag-upgrade ng sealing assembly para maiwasan ang lahat ng karaniwang problema sa pagkasira para sa panlabas na mabibigat na makinarya. Ang maliit na sample na order na walang MOQ ay suportado para sa pagsubok ng customer.
Ang lahat ng mga pangunahing hakbang sa pagproseso ng aming welded double clevis hydraulic cylinder ay tapos na sa aming self-owned 12000㎡ hydraulic workshop, walang outsourcing ng mga pangunahing bahagi. Ang bawat craft ay idinisenyo upang mapabuti ang paglaban sa pagkarga at pagganap ng sealing.
2.1.1 Hinasa ang magkatugmang makapal na bariles
Gumagamit kami ng hot rolled seamless steel tube na may inner precision honing treatment, ang kapal ng barrel wall ay mas makapal kaysa sa mga ordinaryong modelo ng merkado. Maaaring bawasan ng makapal na bariles ang pagpapapangit ng silindro sa ilalim ng tuluy-tuloy na mataas na presyon, at ang panloob na honing ay nag-aalis ng mga gasgas na magdudulot ng panloob na pagtagas ng langis.

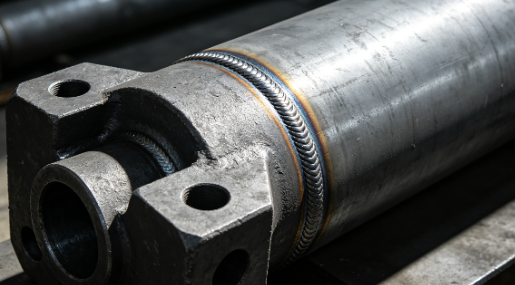

Ang double clevis lugs ay one-piece forged steel sa halip na manipis na sheet splicing welding. Ang posisyon ng koneksyon sa pagitan ng clevis at bariles ay gumagamit ng 8-12mm buong penetration submerged arc welding, welding seam ay makapal at pare-pareho, epektibong maiwasan ang lug crack sa ilalim ng mabigat na lateral force ng tractor at log splitter.
Ang ibabaw ng piston rod ay precision ground pagkatapos ay pinahiran ng 28-32μm hard chrome layer. Ang makapal na chrome coating ay nagdudulot ng matatag na anti-rust at wear resistance, ang coating ay hindi maaalis kahit sa ilalim ng isang taon na patuloy na maputik na pagtatrabaho sa bukid.
Ang karaniwang pagpupulong ay gumagamit ng NBR rubber seal upang tumugma sa kumbensyonal na hydraulic oil sa ilalim ng normal na temperatura. Ang FKM fluorine rubber seal ay opsyonal na pag-upgrade para sa mataas na temperatura na kagamitan na gumagana mula -20 ℃ hanggang 180 ℃, ganap na hinaharangan ang panloob at panlabas na pagtagas ng langis.
Ang bawat tapos na welded double clevis hydraulic cylinder ay dapat pumasa ng 1.5 beses na overload pressure hold test sa loob ng 30 minuto at buong air tightness inspeksyon bago ipadala. Nagtatala kami ng data ng pagsubok para sa bawat silindro, at maaaring magbigay ng kumpletong ulat ng pagsubok sa presyon para sa mga kliyente ng maramihang order.
Ang aming welded clevis hydraulic ram ay malawakang ginagamit sa lahat ng uri ng farm mobile equipment, ang double clevis mount na disenyo ay napagtatanto ang mabilis na pag-install ng pin shaft nang walang mga karagdagang accessory.
Pangunahing kagamitan sa pagtutugma: tractor lifting arm, log splitter hydraulic ram, hay baler, maliit na harvester, farm lifting trailer.
Ang compact welded double ear cylinder ay umaangkop sa maliit na construction machinery na may limitadong espasyo sa pag-install, stable na performance sa ilalim ng construction site dust at vibration.
Pangunahing kagamitan sa pagtutugma: mini excavator auxiliary ram, loader tilt cylinder, maliit na road roller, concrete lifting mixer.

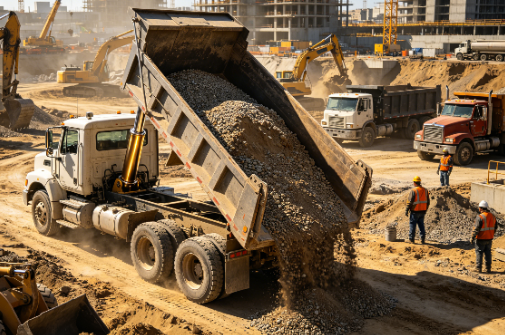

Ang high load bearing welded clevis ram ay ang pangunahing kapalit na bahagi para sa logistics lifting vehicles at warehouse loading equipment.
Pangunahing kagamitan sa pagtutugma: dump trailer hydraulic cylinder, tow truck lifting ram, dock leveler welded hydraulic cylinder, scissor lift table ram.
Maaaring i-customize ang custom size welded double clevis cylinder ayon sa mga guhit ng kagamitang pang-industriya, na angkop para sa waste treatment, pag-angat ng materyal at pagpapalit ng pagpapanatili ng kagamitan.
Pangunahing kagamitan sa pagtutugma: waste compactor, materyal lifting machine, maliit na hydraulic press, aftermarket repair replacement hydraulic ram.
| Item ng Inspeksyon | Karaniwang Parameter |
|---|---|
| Sukat ng Bore | 30mm-200mm (1.2inch-8inch) |
| Diameter ng baras | 20mm-120mm |
| Haba ng Stroke | 50mm-3000mm |
| Na-rate ang Presyon sa Paggawa | 21MPa (3000PSI) |
| Karaniwang Uri ng Aksyon | Double Acting |
| Karaniwang Materyal ng Selyo | NBR Rubber |
| Paggamot sa Ibabaw | Matte Black Anti-rust Paint |
| Custom na Demand | Opsyonal na Upgrade Scheme |
|---|---|
| Espesyal na Bore | Mini 25mm / Oversize 250mm customized bore |
| Espesyal na Stroke | Walang limitasyong long stroke welded clevis ram |
| High Pressure Demand | 25MPa / 35MPa mabigat na high pressure na bersyon |
| Single Acting Need | Single acting welded double clevis cylinder |
| Mataas na Temperatura na Paggawa | FKM fluorine rubber sealing assembly |
| Coastal Anti-corrosion | Galvanized ibabaw na patong |
| Clevis Customization | Custom na clevis hole diameter, extended clevis lug |
Ang aming buong hydraulic cylinder production line ay pumasa sa ISO9001 quality management system certification, lahat ng heavy-duty na welded hydraulic na produkto ay nakakatugon sa pamantayan ng kaligtasan ng industriya ng CE. Maaari kaming magbigay ng kopya ng mga dokumento ng sertipikasyon para sa customs clearance ng kliyente at pag-audit ng pabrika.
Nagtakda kami ng independiyenteng pagawaan ng inspeksyon ng hilaw na materyal, semi-tapos na istasyon ng inspeksyon sa pagpoproseso ng produkto at silid ng pagsubok sa presyon ng tapos na produkto. Ang lahat ng hilaw na tubo ng bakal, huwad na clevis at sealing parts ay susuriin bago ang produksyon, ang mga may sira na hilaw na materyales ay direktang tatanggihan upang maiwasan ang natapos na pagkabigo ng produkto.
Bawat welded double clevis hydraulic cylinder ay babalutan muna ng anti-rust oil, na balot ng plastic film para maiwasan ang seawater corrosion habang dinadala sa dagat. Pagkatapos ay ilagay sa solid export wooden case na may fixed foam padding para maiwasan ang banggaan at deformation sa long-distance logistics.
Q1: Maaari ko bang i-customize ang hindi karaniwang bore at stroke welded double clevis cylinder?
A1: Oo, ang aming teknikal na koponan ay maaaring magdisenyo ng eksklusibong laki ng silindro ayon sa pagguhit ng iyong kagamitan sa loob ng 24 na oras.
Q2: Ano ang pinakamataas na working pressure ng iyong karaniwang welded clevis ram?
A2: Ang standard rate na presyon ay 3000PSI (21MPa), 35MPa high pressure upgraded na modelo ay magagamit para sa pagmimina ng heavy load equipment.
Q3: Gaano katagal ang warranty period ng welded double clevis hydraulic cylinder?
A3: Nagbibigay kami ng 12-buwang warranty sa ilalim ng normal na tamang kondisyon sa pagtatrabaho, ang pinsalang dulot ng hindi tamang operasyon ay hindi sakop ng warranty.
