Ang 3TG-E90x1199 ay isang three-stage underbody telescopic hydraulic cylinder na may 1,199 mm stroke, 220 bar maximum working pressure at 5–14 ton catalog tipping range.
Number of stages:
3 yugtoWorking volume:
6.2LMaximum working pressure:
220barAng 3TG-E90x1199 ay isang three-stage underbody telescopic hydraulic cylinder na nakalista sa HCIC-2026 catalog. Ang compact underbody layout nito ay inilaan para sa tipping-system applications kung saan ang cylinder ay dapat maghatid ng mahabang stroke habang nananatili sa loob ng space sa ilalim ng body at chassis.
Ang catalog ay naglilista ng 1,199 mm stroke, 35 kg mass, 6.2 L working volume at isang maximum working pressure na 220 bar. Nagbibigay din ito ng 5–14 toneladang tipping-capacity range at ang pangunahing mga sukat ng pag-install ng L/A/B/C/D/E. Ang mga halagang ito ay sumusuporta sa isang paunang talakayan sa kaangkupan; hindi nila pinapalitan ang kumpletong pagkalkula ng trailer.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | 3TG‑E90x1199 |
| Bilang ng mga yugto | 3 |
| Stroke | 1,199 mm |
| Ang misa | 35 kg |
| Dami ng paggawa | 6.2 L |
| Pinakamataas na presyon ng pagtatrabaho |
220 bar |
| Saklaw ng kapasidad ng tipping ng catalog | 5‑14 tonelada |
| Dimensyon L | 598 mm |
| Dimensyon A | 160 mm |
| Dimensyon B | 438 mm |
| Dimensyon C | 108 mm |
| Dimensyon D | 92 mm |
| Dimensyon E | 58 mm |
Ang mga halaga ng detalye sa itaas ay na-transcribe mula sa underbody telescopic cylinder table sa ibinigay na HCIC-2026 catalog. Ang 5–14 toneladang figure ng catalog ay isang hanay ng aplikasyon, hindi isang pangkalahatang pag-apruba ng payload para sa bawat dump trailer.

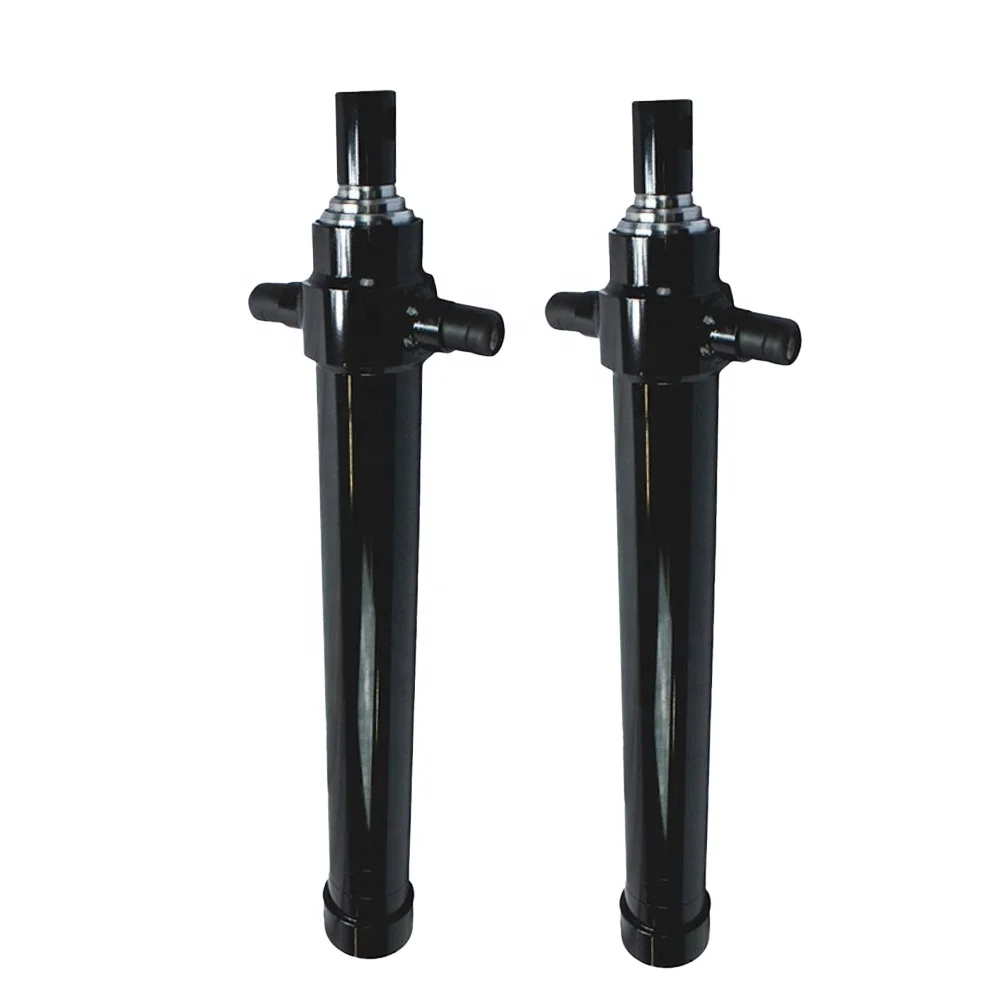

Tatlong Yugto ng Underbody Construction
Ang 3TG-E90x1199 ay gumagamit ng tatlong teleskopiko na yugto. Kapag binawi, nakakatulong ang mga nested stage na panatilihin ang cylinder package sa loob ng underbody installation area. Sa panahon ng extension, ang mga yugto ay nagbibigay ng paggalaw na kailangan para sa isang tipping cycle nang hindi nangangailangan ng buong haba ng pagtatrabaho na naroroon sa saradong posisyon.
Ang pag-aayos ng entablado ay nangangahulugan din na ang puwersa at bilis ng silindro ay maaaring mag-iba sa panahon ng extension. Nagbabago ang epektibong lugar habang nagiging aktibo ang iba't ibang yugto, kaya dapat isaalang-alang ng pagpili ang load, hinge geometry, tipping angle, pump flow at mga setting ng balbula nang magkasama.
Ang pag-install sa ilalim ng katawan ay pinamamahalaan ng higit sa saradong haba ng silindro. Dapat suriin ng mamimili ang cradle o support arrangement, pin alignment, chassis clearance at ang landas ng cylinder habang ang katawan ay gumagalaw mula sa saradong posisyon patungo sa tipped.
Inililista ng catalog ang L bilang 598 mm at ang mga sukat A hanggang E bilang 160, 438, 108, 92 at 58 mm ayon sa pagkakabanggit. Ang mga sukat na ito ay dapat ihambing sa pagguhit ng frame at pag-aayos ng pag-mount ng customer. Ang silindro ay dapat na nakahanay sa pamamagitan ng disenyo ng pag-mount sa halip na sapilitan sa posisyon sa pamamagitan ng pagbaluktot ng bracket.

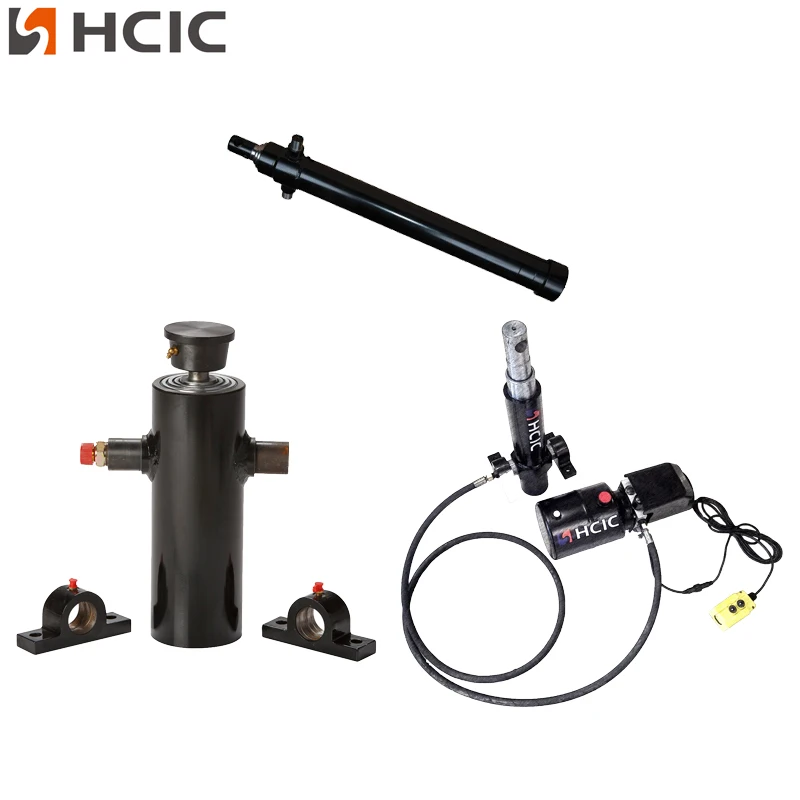

Ang catalog ng HCIC ay nagpapakita rin ng mga accessory at opsyon sa suporta para sa underbody cylinder line, kabilang ang rod-eye o ball-style connection references at isang cylinder support cradle. Ang eksaktong koneksyon at kaayusan ng suporta para sa isang 3TG-E90x1199 na proyekto ay dapat kumpirmahin mula sa kasalukuyang pagguhit sa halip na ipagpalagay mula sa isang pangkalahatang paglalarawan ng katalogo.
Ang 3TG-E90x1199 ay nakalista na may maximum na working pressure na 220 bar. Dapat suriin ang halagang ito kasama ng pump, setting ng relief-valve, hydraulic lines, kalinisan ng langis, istraktura ng pag-mount at kumpletong tipping load.
Ang catalog ay naglilista ng 5–14 toneladang tipping-capacity range. Ang hanay na ito ay dapat ituring bilang isang sanggunian ng application ng catalog. Ang aktuwal na kaangkupan ay depende sa katawan ng trailer, pamamahagi ng load, posisyon ng bisagra, anggulo ng tipping, lakas ng chassis, haydroliko na daloy at mga kondisyon ng pagpapatakbo.
Ang isang cylinder na may tamang bore o stroke ay maaari pa ring maging hindi angkop kung ang mounting geometry o presyon ng system ay mali. Samakatuwid, ang buong pagsusuri sa aplikasyon ay dapat na makumpleto bago i-order ang silindro.

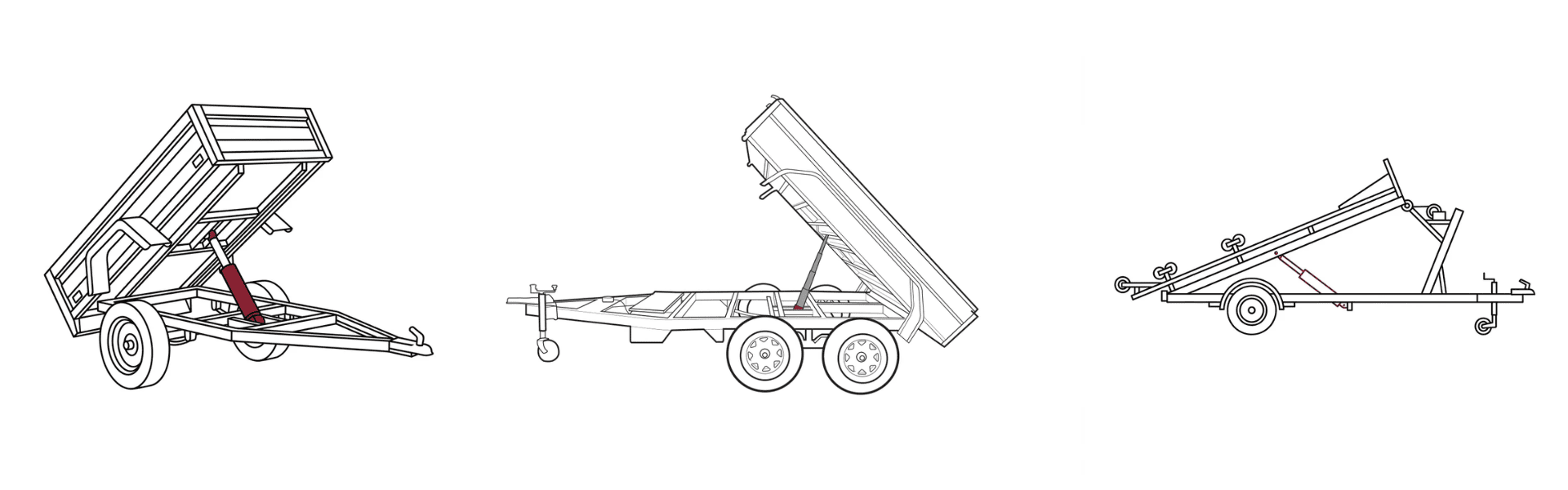

Ang 3TG-E90x1199 ay may kaugnayan sa dump-trailer at underbody tipping-system na mga proyekto na nangangailangan ng tatlong yugto na cylinder na may 1,199 mm stroke. Maaari itong isaalang-alang para sa mga build ng OEM, pagpapalit ng trabaho at muling pagdidisenyo ng trailer kapag tumugma ang available na espasyo at mga kinakailangan ng system sa data ng catalog.
Ang ibinigay na HCIC catalog ay naglalarawan ng underbody cylinder line na may mga configuration mula dalawa hanggang anim na yugto, ngunit ang artikulong ito ay nakatuon lamang sa modelong 3TG-E90x1199. Ang ibang mga modelo ay hindi dapat gamitin bilang mga pamalit para sa mga dimensyon o data ng pagpapatakbo nito nang walang hiwalay na pagsusuri sa engineering.
Para sa isang 3TG-E90x1199 na panipi o kapalit na pagtatasa, ipadala ang:
- Uri ng trailer at sukat ng katawan
- Kinakailangang stroke at saradong espasyo sa pag-install
- Mga guhit ng chassis, duyan at bracket
- Mga detalye ng koneksyon ng pin o bola
- Impormasyon sa presyon at daloy ng bomba
- Pag-aayos ng hose at port
- Tipping angle at pamamahagi ng load
- Mga larawan ng kasalukuyang silindro at mounting area
- Kinakailangang dami at katayuan ng kapalit
Nakakatulong ang mga detalyeng ito na makilala ang pagpapalit ng cylinder mula sa mas malaking bracket, alignment o problema sa hydraulic-system.
Ang 3TG-E90x1199 ay isang tinukoy na three-stage underbody telescopic hydraulic cylinder na may 1,199 mm stroke, 220 bar maximum working pressure, 6.2 L working volume at isang 5–14 ton catalog tipping range. Ang 598 mm L na dimensyon nito at nakalistang A–E na mga sukat ay nagbibigay ng praktikal na panimulang punto para sa pagpaplano ng pag-install.
Ang huling pagpili ay dapat na nakabatay sa kumpletong sistema ng trailer, hindi sa stroke o pressure lamang. Ipadala ang underbody drawing at hydraulic data sa HCIC para sa pagsusuring partikular sa proyekto bago bumili.
Ang HCIC ay bubuo at gumagawa ng mga hydraulic cylinder at power unit para sa sasakyan at pang-industriya na aplikasyon. Para sa isang proyektong 3TG-E90x1199, maaaring suriin ng HCIC ang mga guhit, sinusukat na sukat at mga kinakailangan sa haydroliko para sa isang OEM o kapalit na pagtatanong.
