Paglalarawan ng Produkto

Ang 6TG-E130x1947 ay isang anim na yugto na underbody telescopic hydraulic cylinder para sa mga dump trailer. Ito ay may 1,947 mm stroke, isang nakalistang working volume na 14 L, isang maximum working pressure na 180 bar at isang tipping capacity range na 11-18 tonelada. Kasama sa mga dimensyon ng catalog nito ang A 543 mm, B 216 mm, C 327 mm, D 132 mm at E 92 mm, na may nakalistang masa na 53 kg.

Ang silindro ay kabilang sa underbody range ng HCIC para sa light-duty dump equipment, kabilang ang side-dump at three-way dump trailer applications. Ang huling pag-install ay dapat pa ring suriin sa trailer frame, hinge geometry, load path, oil circuit at available na mounting space.

telescopic hydraulic cylinders

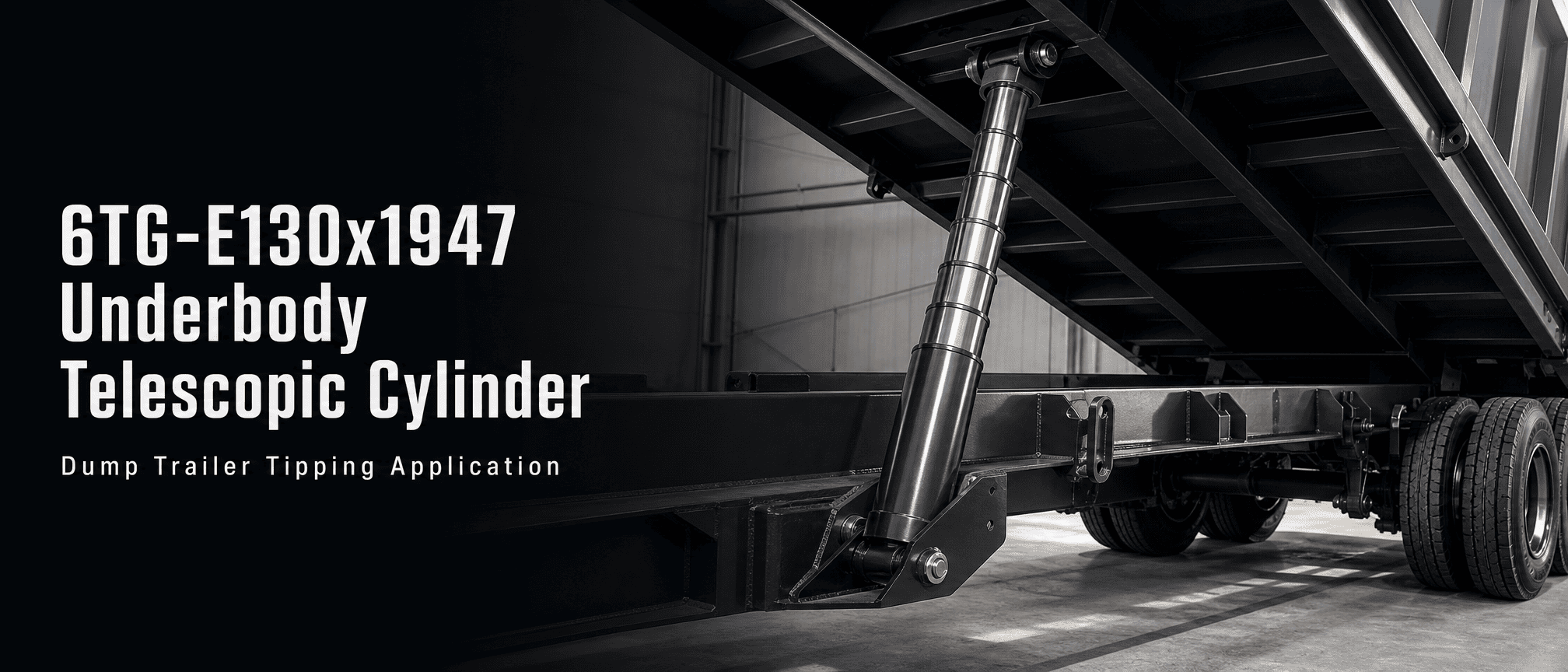

I. Ano ang Idinisenyong Gawin ng 6TG-E130x1947

Gumagamit ang underbody telescopic cylinder ng ilang nested stages para gumawa ng mahabang gumaganang stroke habang pinapanatiling mas maikli ang binawi na pakete kaysa sa isang mahabang cylinder. Ang layout na iyon ay kapaki-pakinabang kung saan ang silindro ay dapat magkasya sa ilalim ng isang dump body at nagbibigay pa rin ng sapat na paggalaw para sa tipping.

Ang 6TG-E130x1947 underbody telescopic hydraulic cylinder ay gumagamit ng anim na yugto. Habang pumapasok ang hydraulic oil sa silindro, ang mga yugto ay umaabot sa pagkakasunud-sunod upang makabuo ng paggalaw ng pag-angat. Sa panahon ng pagbawi, ang mga yugto ay bumalik sa nested assembly. Ang aktwal na pagkakasunud-sunod at pag-uugali ng pagkarga ay nakasalalay sa disenyo ng silindro, supply ng langis, mounting geometry at istraktura ng trailer.

Ito ay hindi isang unibersal na kapalit batay lamang sa haba ng stroke. Dapat suriin ang mga saradong sukat ng pag-install, pin o eye arrangement, tipping angle, body weight at chassis mounting point bago palitan.

II. Detalye ng Catalog para sa 6TG-E130x1947

telescopic hydraulic cylinders

item	Detalye ng katalogo
Modelo	6TG‑E130x1947
Uri ng produkto	Underbody telescopic hydraulic cylinder
Bilang ng mga yugto	6
Stroke	1,947 mm
Nakalistang figure ng extension	53
Dami ng paggawa	14 L
Ang misa	53 kg
Pinakamataas na presyon ng pagtatrabaho	180 bar
Saklaw ng kapasidad ng tipping	11-18 tonelada
Dimensyon A	543 mm
Dimensyon B	216 mm
Dimensyon C	327 mm
Dimensyon D	132 mm
Dimensyon E	92 mm

Inililista din ng catalog ang underbody range na may mga bersyon ng bola at mata, mga mounting bracket at suporta, at ilang mga opsyon sa port. Ang eksaktong koneksyon at mounting configuration para sa isang quotation ay dapat kumpirmahin laban sa kinakailangang drawing at layout ng trailer.

III. Pag-unawa sa Pangunahing Dimensyon

Tinutukoy ng catalog ang mga dimensyon A hanggang E sa data ng produkto. Ang mga dimensyong ito ay mga sanggunian sa pag-install, hindi mga mapapalitang halaga. Ang isang kapalit na silindro ay dapat tumugma sa aktwal na pin-center, bracket, clearance at body geometry ng trailer.

Ang isang praktikal na pagsusuri ay dapat ihambing:

- Ang magagamit na espasyo sa ilalim ng dump body kapag binawi

- Ang posisyon ng pagtatrabaho ng silindro at landas ng extension

- Pag-align ng pin o mata sa magkabilang dulo

- Clearance mula sa chassis, katawan, axle, hose at iba pang mga bahagi

- Ang kinakailangang anggulo ng tipping at ang punto kung saan naabot ng cylinder ang buong extension

- Ang posisyon ng bisagra ng katawan at ang direksyon ng paglipat ng pagkarga

Ang 1,947 mm stroke ay isang bahagi lamang ng fit. Ang isang cylinder na may parehong stroke ay maaari pa ring hindi angkop kung ang saradong haba nito, taas ng mounting o geometry ng koneksyon ay iba.

IV. Anim na Yugto ng Teleskopikong Konstruksyon

Ang anim na yugto ng konstruksyon ay nagpapahintulot sa 6TG-E130x1947 na magbigay ng mahabang stroke mula sa isang compact underbody arrangement. Ang mga seksyon ng nested barrel ay nagbabahagi sa gawain ng extension, kaya ang bawat yugto at ang interface ng sealing nito ay dapat gumana sa tamang pagkakasunud-sunod.

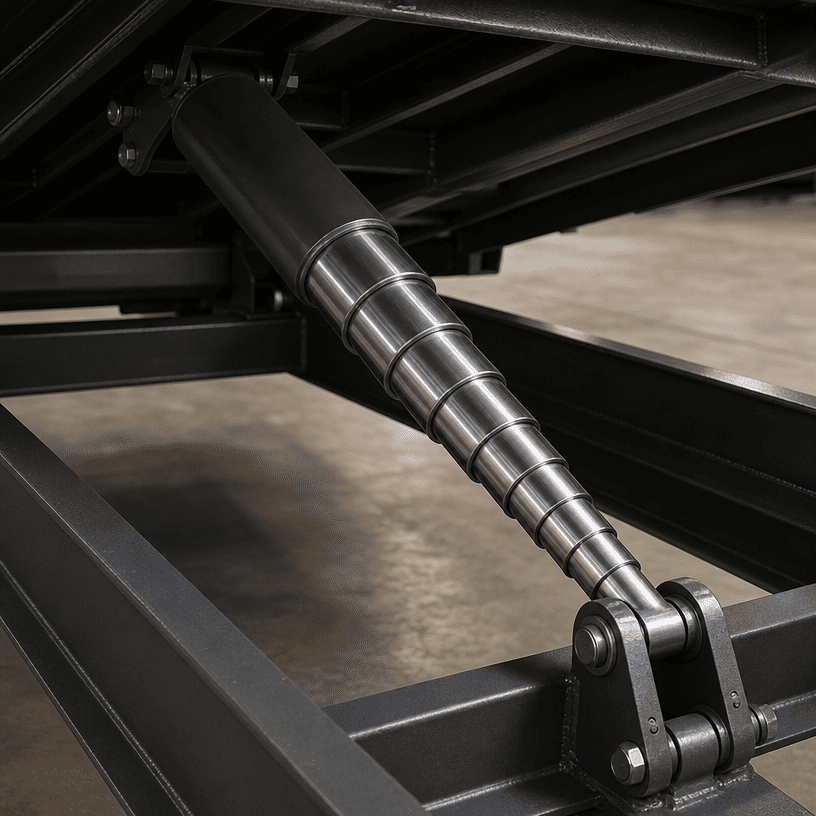

telescopic hydraulic cylinder

Ang mga teleskopiko na silindro ay nangangailangan din ng maingat na pansin sa pagkakahanay. Ang mga mounting bracket ay dapat gabayan ang silindro sa pamamagitan ng nilalayon nitong landas nang hindi pinipilit ang mga yugto na magdala ng mga side load na nilikha ng isang baluktot na frame. Ang silindro ay isang sangkap na gumagawa ng puwersa; hindi ito dapat gamitin para itama ang problema sa pagkakahanay ng bisagra o chassis.

Inilalarawan ng catalog ang hanay ng underbody bilang available na may mga bracket at suporta. Para sa isang pag-install ng OEM, ang disenyo ng bracket, pagkakahanay ng pin at pag-aayos ng duyan ay dapat suriin kasama ng silindro sa halip na ituring bilang hiwalay na mga nahuling pag-iisip.

V. Mga Limitasyon sa Presyon, Kapasidad at Aplikasyon

Ang catalog ay naglilista ng maximum working pressure na 180 bar at isang tipping capacity range na 11-18 tonelada para sa 6TG-E130x1947. Ang mga numerong ito ay dapat basahin sa loob ng nilalayong pagsasaayos ng kagamitan. Hindi nila itinatag ang payload rating ng isang buong trailer.

Ang aktwal na pagganap ng tipping ay nakasalalay sa timbang ng katawan, pamamahagi ng kargamento, alitan ng bisagra, anggulo ng silindro, posisyon ng pag-mount, haydroliko na daloy, pagkawala ng presyon at lakas ng istruktura. Ang tagagawa ng trailer ay nananatiling responsable para sa pagsuri sa kumpletong landas ng pagkarga at ligtas na mga kondisyon sa pagpapatakbo.

Ang 180 bar figure ay dapat ding itugma sa pump, valve, hoses, fittings at mounting hardware. Ang isang system ay hindi dapat patakbuhin nang mas mataas sa pinapahintulutang rating ng pinakamababang rating na bahagi nito.

VI. Sealing at Ibabaw na Impormasyon mula sa Catalog

Ang paglalarawan ng underbody cylinder ng HCIC ay nagsasaad na ang mga seal na ginamit sa hanay na ito ay nilayon upang labanan ang permanenteng pagpapapangit at pagkasira at upang gumana sa loob ng hanay ng temperatura na -40°C hanggang +100°C. Ang catalog ay nagsasaad din na ang mga yugto ay gumagamit ng hard chroming at na ang hanay ay idinisenyo para sa maximum na working pressure na 200 bar sa pangkalahatang paglalarawan ng tampok na underbody.

Para sa partikular na 6TG-E130x1947 table row, ang nakalistang maximum working pressure ay 180 bar. Dapat gamitin ang value ng talahanayan na tukoy sa modelo para sa artikulo at panipi ng produktong ito. Ang pahayag na mas malawak na hanay ay hindi dapat gamitin upang palitan ang nakalistang halaga ng modelo.

Ang catalog ay nagpapakita ng 6TG-E130x1947 bilang isang underbody na produkto para sa dump equipment. Hindi ito nagbibigay ng kumpletong seal compound, kapal ng ibabaw, cycle-life o detalyadong agwat ng pagpapanatili para sa partikular na modelong ito. Ang mga detalyeng iyon ay dapat kumpirmahin kapag ang operating medium, klima at duty cycle ay kilala.

VII. Mga Pagsusuri sa Pag-install Bago Mag-order

Ang isang mamimili na papalitan o tinutukoy ang 6TG-E130x1947 ay dapat maghanda ng sumusunod na impormasyon:

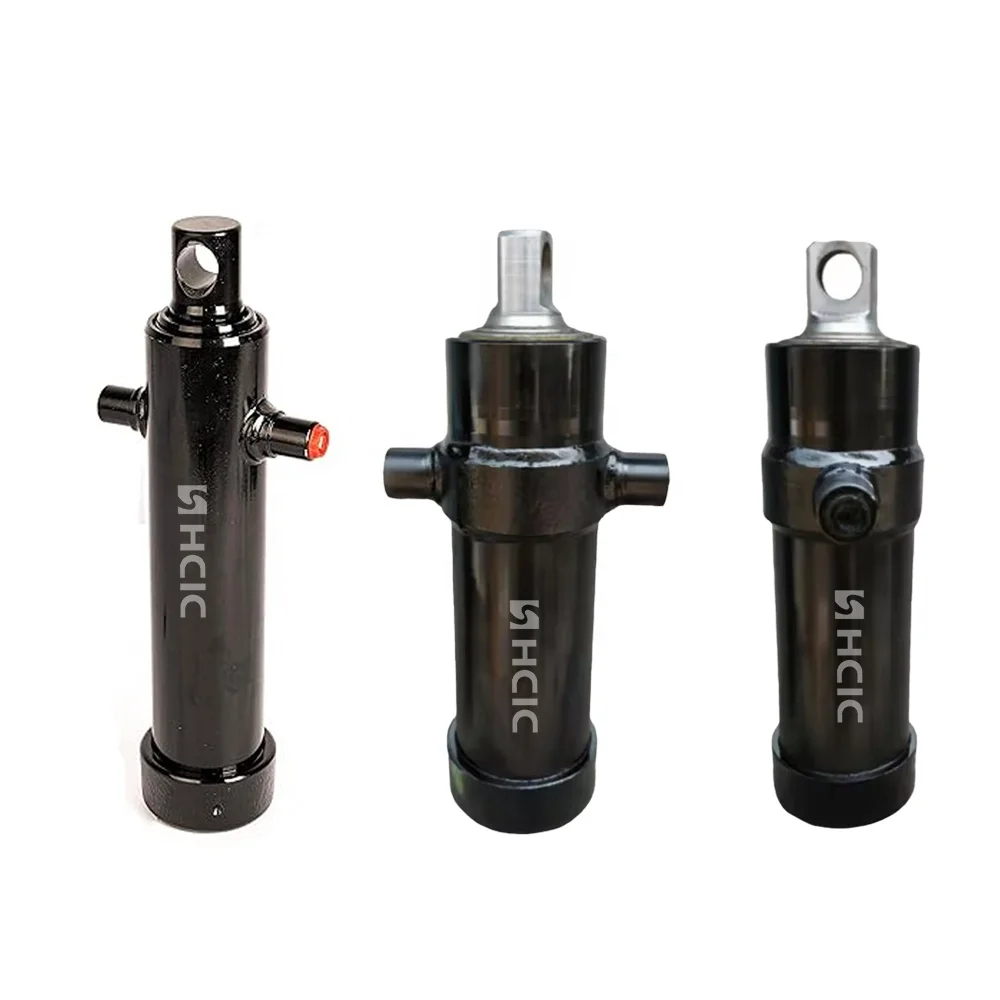

small trailer hydraulic cylinders

1. Kasalukuyang modelo ng silindro at plato ng pagkakakilanlan, kung magagamit

2. Pin-center o eye-center na mga dimensyon sa mga binawi at pinalawig na posisyon

3. Kinakailangang stroke at tipping angle

4. Itapon ang haba ng katawan, walang laman na timbang at nilalayong hanay ng kargamento

5. Lokasyon ng bisagra at pagguhit ng mounting bracket

6. Daloy ng bomba, presyon ng system at uri ng balbula

7. Hose connection at mga kinakailangan sa port

8. Magagamit na espasyo sa ibaba ng katawan at sa paligid ng chassis

9. Temperatura sa pagpapatakbo at inaasahang pagkakalantad sa tubig, alikabok o kontaminasyon sa kalsada

10. Kung kailangan ang mga bracket, suporta, duyan o kumpletong installation kit

Ang malinaw na impormasyon sa pag-install ay binabawasan ang panganib na makatanggap ng isang silindro na may tamang stroke ngunit hindi ligtas na mailagay sa trailer.

VIII. Mga aplikasyon

Iniuugnay ng catalog ang underbody telescopic range sa light-duty dump equipment, side-dump at three-way dump trailer application. Ang 6TG-E130x1947 ay maaaring isaalang-alang kung saan ang kagamitan ay nangangailangan ng mahabang stroke at ang anim na yugto na disenyo ay umaangkop sa magagamit na espasyo sa ilalim ng katawan.

Ang pag-apruba ng aplikasyon ay dapat na nakabatay sa kumpletong mekanikal at haydroliko na pagsusuri. Ang isang paglalarawan ng produkto lamang ay hindi makumpirma ang pagiging angkop para sa isang partikular na modelo ng trailer, payload o anggulo ng tipping.

IX. FAQ

Ilang yugto mayroon ang 6TG‑E130x1947?

Inililista ng HCIC‑2026 catalog ang 6TG‑E130x1947 bilang isang anim na yugto na silindro.

Ano ang nakalistang stroke?

Nakalista ang catalog ng 1,947 mm stroke.

Anong presyon ang nakalista para sa modelong ito?

Ang talahanayan ng modelo ay naglilista ng pinakamataas na presyon ng pagtatrabaho na 180 bar.

Anong saklaw ng kapasidad ng tipping ang ipinapakita?

Ang catalog ay naglilista ng 11‑18 toneladang hanay ng tipping capacity.

Maaari ba nitong palitan ang anumang cylinder ng 1,947 mm stroke?

Hindi. Ang mga mounting dimension, hinge geometry, bracket alignment, pressure, flow at complete load path ay dapat suriin bago palitan.

Available ba ang mga bracket at suporta?

Ang pangkalahatang paglalarawan ng produkto sa ilalim ng katawan ay nagsasaad na ang mga bracket at suporta ay available sa hanay. Ang eksaktong kinakailangan para sa 6TG‑E130x1947 ay dapat kumpirmahin sa quotation.

X. Humiling ng 6TG-E130x1947 Fitment Review

Pinagsasama ng 6TG-E130x1947 underbody telescopic hydraulic cylinder ang isang anim na yugto ng konstruksyon na may 1,947 mm stroke at mga dimensyon na nakalista sa catalog para sa pagsasama ng trailer. Upang humiling ng teknikal na kapaki-pakinabang na panipi, ipadala sa HCIC ang mga kasalukuyang detalye ng cylinder, mounting drawing, tipping angle, pump data at operating conditions.

Pagkatapos ay masusuri ng HCIC ang modelo laban sa aktwal na pag-install sa ilalim ng katawan sa halip na umasa lamang sa haba ng stroke.

XI. Tungkol sa HCIC

Ang Jinan Huachen Industrial Co., Ltd. ay itinatag noong 1998. Inilalarawan ng HCIC-2026 catalog ang HCIC bilang isang tagagawa na nakatutok sa mga hydraulic cylinder at power unit para sa mga kagamitan sa transportasyon, construction machinery at iba pang mga pang-industriya na aplikasyon.

HCIC Hydraulics
