Ang HC-416 scissor hoist para sa dump trailer lifting syatems na may 5-inch bore, 16-inch stroke, 5–11.4 ton catalog capacity range at 229 lb na tinatayang timbang.

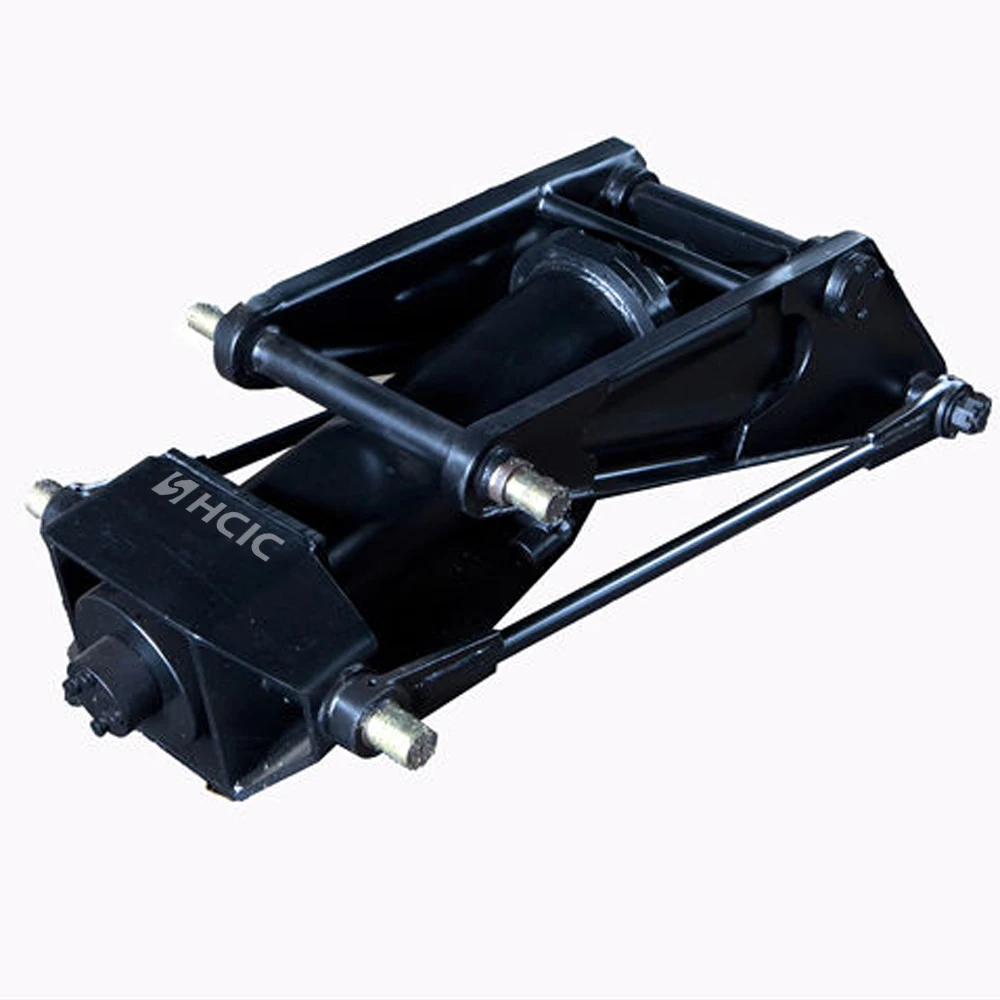

Ang HC-416 ay isang scissor hoist na nakalista sa HCIC-2026 catalog para sa mga dump-trailer lifting system. Pinagsasama nito ang hydraulic cylinder na may scissor mechanism, frame at mounting components para gawing kontroladong pag-angat ng dump body ang paggalaw ng cylinder.
Ang modelong ito ay isang praktikal na panimulang punto para sa mga gumagawa ng trailer at mga kapalit na mamimili na nangangailangan ng compact hydraulic dump trailer hoist na may tinukoy na dimensional na sobre. Ang panghuling kaangkupan ay nakasalalay pa rin sa frame ng trailer, timbang ng katawan, posisyon ng bisagra, kinakailangang anggulo ng dump at hydraulic circuit.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | HC-416 |
| Uri ng produkto | Scissor hoist para sa dump trailer |
| Haba ng katawan | 40.4 in |
| Bore | 5 in |
| Stroke | 16 in |
| Rod | 2 in |
| Taas ng pag-mount | 4.97 in |
| Saklaw ng kapasidad ng katalogo | 5–11.4 tonelada |
| Tinatayang timbang | 229 lb |

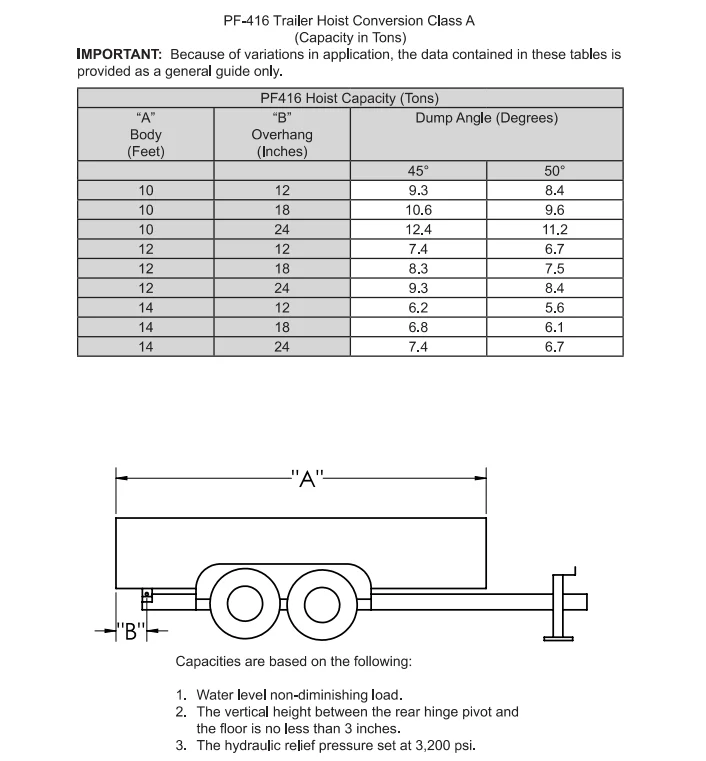

Ang mga halaga sa itaas ay na-transcribe mula sa talahanayan ng Scissor Hoist para sa Dump Trailer sa ibinigay na HCIC-2026 catalog, PDF page 15. Ang hanay ng kapasidad ay isang sanggunian ng catalog para sa pagsusuri ng aplikasyon, hindi isang pangkalahatang payload rating para sa bawat disenyo ng trailer.

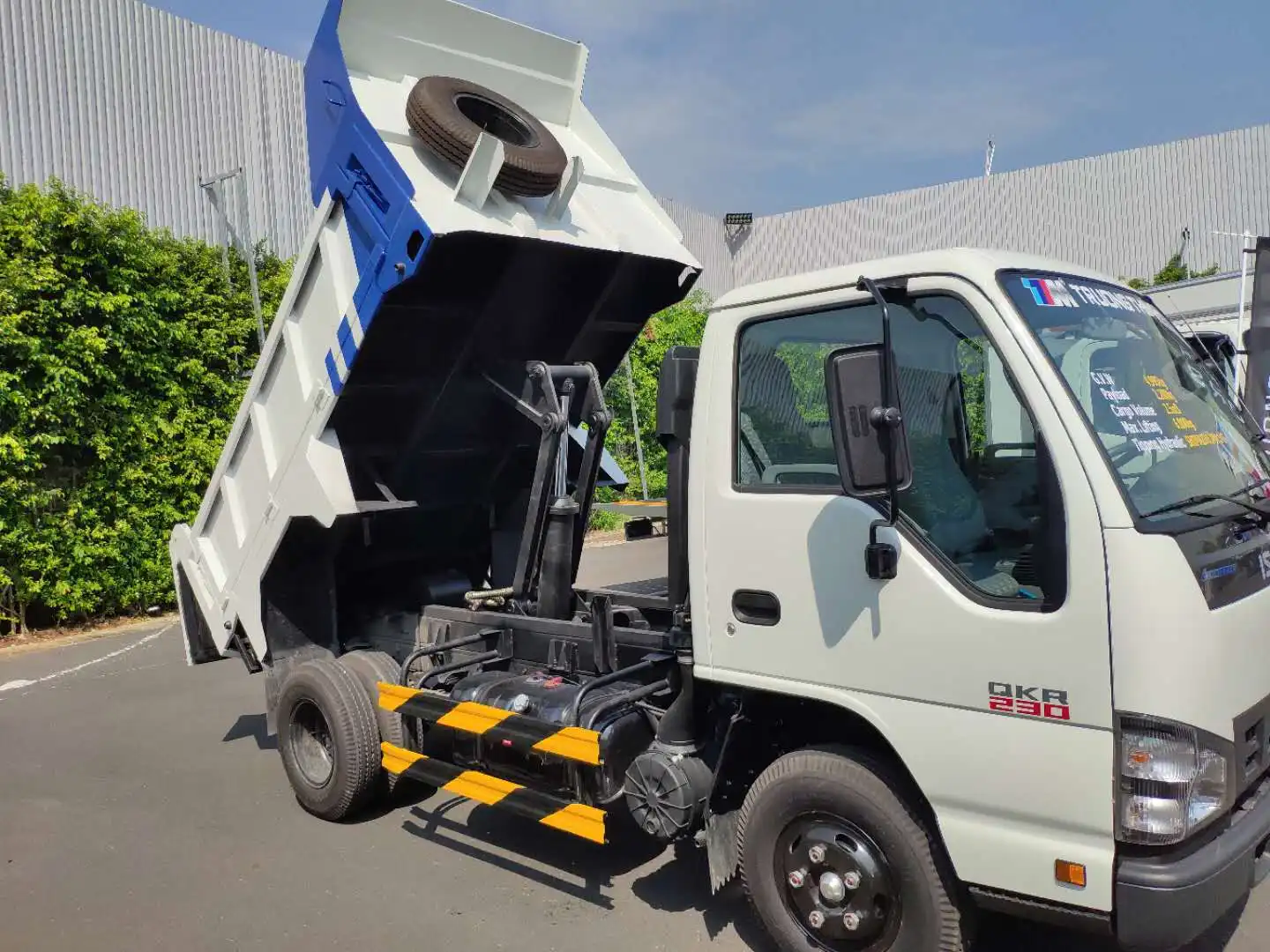

Ang isang direktang hydraulic cylinder ay hindi palaging nagbibigay ng pinakamahusay na geometry sa pag-angat para sa isang trailer frame. Binabago ng mekanismo ng gunting ang ugnayan sa pagitan ng paglalakbay sa silindro at paggalaw ng katawan, na tumutulong sa sistema ng pag-angat na gumana sa loob ng tinukoy na espasyo sa pag-install.
Ang HC-416 ay may kaugnayan kapag ang isang tagabuo ay nangangailangan ng 5-inch-bore, 16-inch-stroke hoist package para sa isang trailer sa 5–11.4 toneladang saklaw ng aplikasyon ng catalog. Ang hoist ay dapat suriin bilang bahagi ng kumpletong sistema ng pag-angat sa halip na piliin mula sa cylinder bore lamang.
Tinutukoy ng scissor geometry, mga pivot position at body hinge kung gaano karaming puwersa ang umaabot sa dump body sa iba't ibang punto sa elevator. Ang isang trailer na madaling simulan ang pag-angat ay maaaring mangailangan ng ibang puwersa at anggulo malapit sa tuktok ng dump cycle. Iyon ang dahilan kung bakit mahalaga ang mga frame drawing at mga pagsusuri sa paggalaw bago ang pag-apruba ng produksyon.
Ang catalog ay naglilista ng 40.4-pulgadang haba ng katawan at 4.97-pulgada na taas ng mounting para sa HC-416. Ihambing ang mga halagang ito sa trailer frame, mga crossmember at available na espasyo sa ibaba ng dump body. Suriin din ang clearance habang gumagalaw ang katawan mula sa saradong posisyon patungo sa kinakailangang anggulo ng dump.
Ang 5-inch bore, 16-inch stroke at 2-inch rod ay naglalarawan sa pangunahing data ng cylinder, ngunit hindi nila tinukoy ang kumpletong resulta ng pag-aangat nang mag-isa. Ang scissor arms, pivot pins, body hinge at mounting brackets ay lahat ay nakakaimpluwensya sa aktwal na landas ng puwersa.
Ang hoist ay dapat na naka-install nang parisukat. Ang mga masikip o hindi naka-align na mga pivot ay maaaring lumikha ng resistensya na hindi maitama ng hydraulic circuit. Bago ang pagsubok, kumpirmahin na ang mga pin ay nakaupo, ang mga bracket ay maayos na sinusuportahan at ang mga braso ng gunting ay maaaring lumipat sa nilalayon na arko.

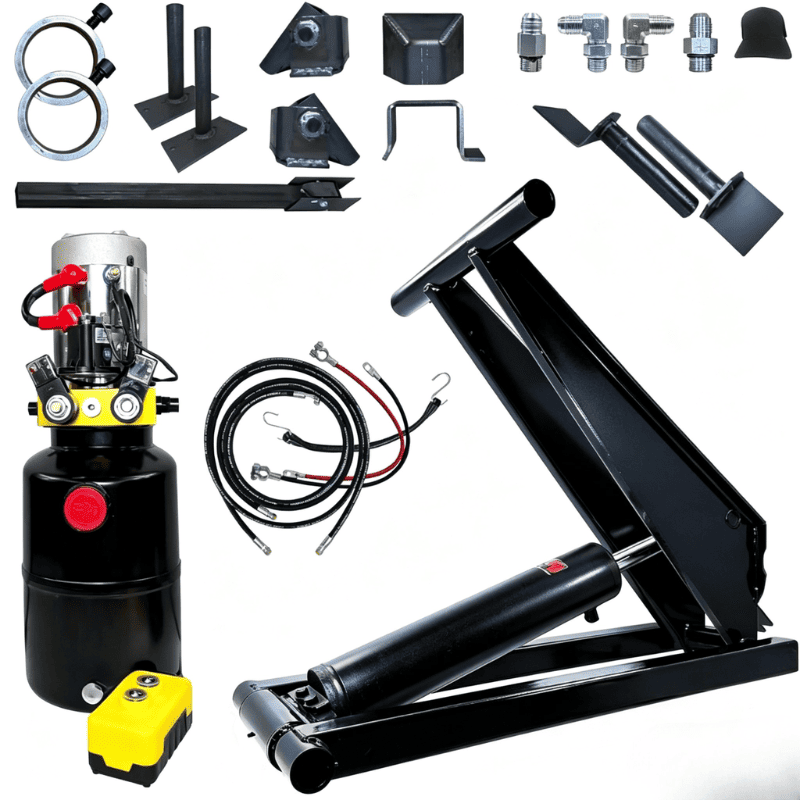

Inilalarawan ng catalog ang mga scissor-hoist kit na may pump, steel tank, hose, fitting, load-control valve, prop kit at mga cable ng baterya. Dapat kumpirmahin ang eksaktong configuration ng kit para sa proyekto. Ang pump, relief protection, hose at control valve ay dapat tumugma sa cylinder at sa mga kinakailangan sa pagpapatakbo ng trailer.
Mahalaga ang function ng pag-load-control sa isang dump-trailer system dahil hindi dapat bumaba ang katawan nang hindi makontrol kung magbago ang pressure o hose condition. Dapat suriin ng taga-disenyo ng kagamitan ang aktwal na pag-aayos ng balbula at mga tagubilin sa pag-install bago i-commissioning.
Ang HC-416 ay maaaring isaalang-alang para sa OEM dump-trailer build, fleet replacement work at trailer upgrades kung saan ang available na frame space at lifting na kinakailangan ay tumutugma sa catalog data nito.
Kasama sa mga karaniwang talakayan sa proyekto ang mga single-axle o tandem-axle dump trailer, utility trailer, agricultural trailer at light construction trailer. Ang tamang pagpipilian ay depende sa aktwal na timbang ng katawan, kargamento, geometry ng bisagra, gustong anggulo ng dump at operating environment.
Huwag gamitin ang hanay na 5–11.4 tonelada bilang isang stand-alone na pag-apruba. Maaaring baguhin ng payload, istraktura ng katawan at pamamahagi ng pagkarga ang mga puwersa sa sistema ng pag-aangat. Dapat kumpletuhin ang isang teknikal na pagsusuri bago palitan ang ibang hoist ng HC-416.
Para sa HC-416 scissor hoist quotation o replacement review, ipadala ang:
Ang mga detalyeng ito ay nagpapahintulot sa hoist, cylinder at hydraulic power unit na masuri bilang isang sistema.
Ang HC-416 ay nagbibigay sa mga tagabuo ng dump-trailer ng tinukoy na scissor-hoist na modelo upang suriin ang: 40.4-inch body length, 5-inch bore, 16-inch stroke, 4.97-inch mounting height at 5–11.4 ton catalog capacity range.
Ipadala ang layout ng trailer, kinakailangan sa pag-angat at hydraulic data sa HCIC para sa pagsusuring partikular sa proyekto bago mag-order
