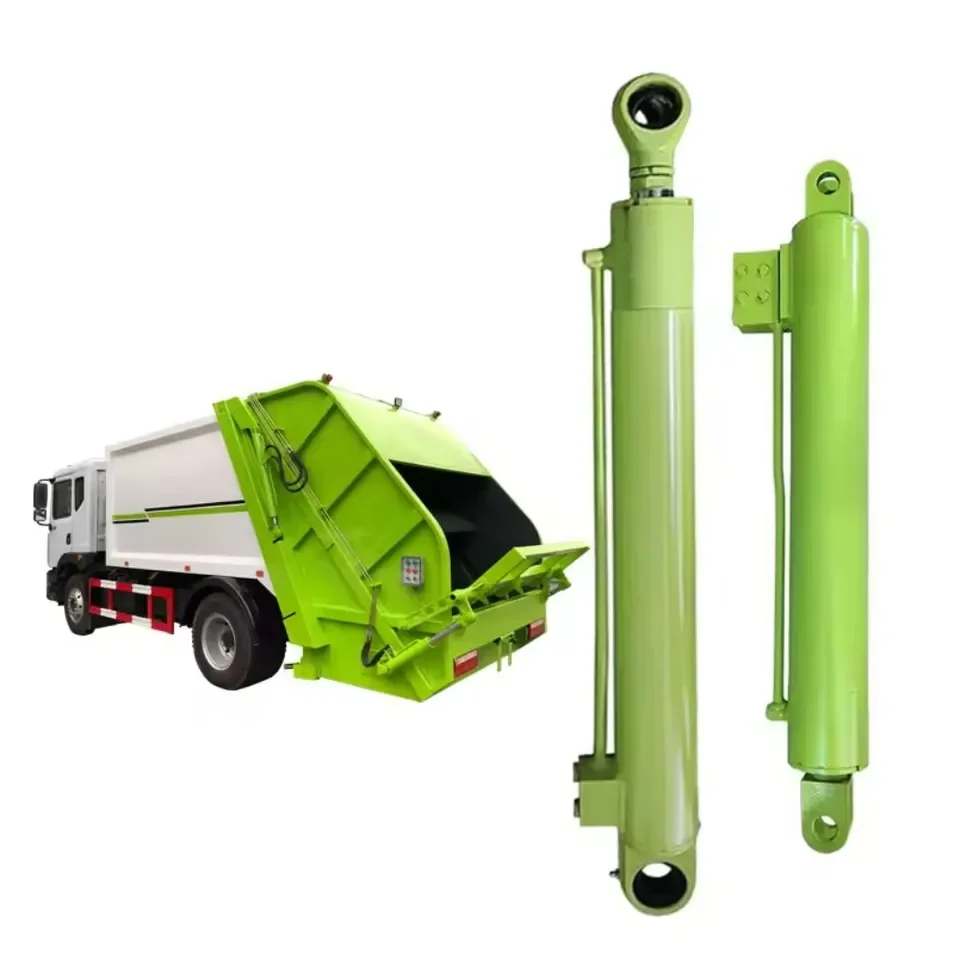

Ang L-HYC00905 ay isang rear loader slide cylinder para sa garbage Trucks na may 5.5-inch bore, 2.5-inch rod at 37-inch stroke para sa slide-panel applications.
Bore:
5.5 inRod:
2.5 inStroke:

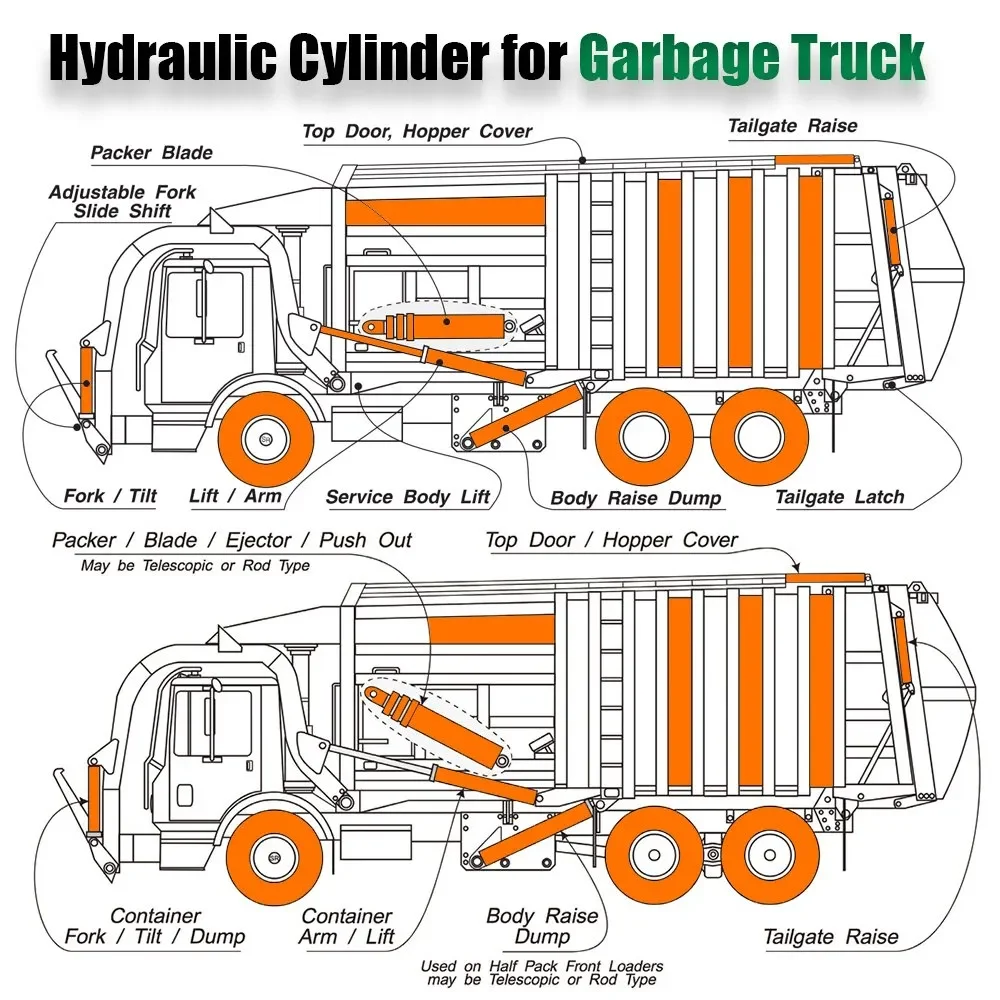

37inAng slide cylinder sa isang rear-loader garbage truck ay may ibang trabaho mula sa arm cylinder sa isang front loader. Gumagana ito sa loob ng katawan, na gumagalaw sa slide panel sa pamamagitan ng loading at transfer cycle. Iyon ay nangangahulugan na ang magagamit na espasyo sa pag-install, stroke path at mga punto ng koneksyon ay kasinghalaga ng klase ng puwersa ng silindro.
Inililista ng HCIC ang L-HYC00905 bilang isang L Slide Cylinder para sa mga application ng rear-loader na garbage truck. Binibigyan ito ng catalog ng 5.5-inch bore, 2.5-inch rod at 37-inch stroke.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | L-HYC00905 |
| Aplikasyon | L Slide Cylinder |
| Bore | 5.5 in |
| Rod | 2.5 in |
| Stroke | 37 in |
Pinagmulan: HCIC-2026 catalog, PDF file page 11, printed catalog page 19. Inililista din ng rear-loader na impormasyon ng produkto ng HCIC ang L-HYC00905 na may parehong mga halaga ng bore, rod at stroke.
Ang isang slide panel ay hindi lamang gumagalaw sa isang tuwid na linya nang walang pagtutol. Gumagana ang cylinder sa loob ng rear-loader body, kung saan ang naka-pack na materyal, guide friction at pagbabago ng mga kondisyon ng pagkarga ay nakakaapekto sa paggalaw. Kung masyadong maikli ang stroke, maaaring hindi makumpleto ng panel ang nilalayon nitong paglalakbay. Kung ang mounting position ay mali, ang silindro ay maaaring umabot sa isang hindi kanais-nais na anggulo o mawalan ng kapaki-pakinabang na mekanikal na bentahe.
Ang 5.5-inch bore at 37-inch stroke ay naglalarawan sa silindro mismo. Hindi nila, sa kanilang sarili, nagpapatunay na ito ay magkasya sa bawat rear-loader body. Kailangan pa ring suriin ang slide guide, pin spacing, retracted length, port position at hydraulic control circuit.
Ito ang praktikal na pagkakaiba sa pagitan ng isang catalog match at isang nakumpirmang kapalit.
May kaugnayan ang modelong ito sa mga mamimiling nagtatrabaho sa:
Ito ay lalong kapaki-pakinabang kapag ang mamimili ay mayroon nang reference na L Slide Cylinder at gustong i-verify ang mga sukat ng cylinder bago maglagay ng kapalit na order.
Para sa rear-loader slide-cylinder review, ipadala ang sumusunod kung available:
Ang isang larawan ng cylinder na naka-install sa loob ng katawan ay kadalasang mas kapaki-pakinabang kaysa sa isang close-up ng bariles lamang. Ipinapakita nito ang aktwal na mounting angle, available na clearance at ang relasyon sa pagitan ng cylinder at slide panel.
Sinasaklaw ng impormasyon ng rear-loader cylinder ng HCIC ang mga slide, sweep at packer application. Para sa L-HYC00905, ang unang pagsusuri ay dapat manatiling nakatutok sa configuration ng L Slide Cylinder kaysa sa paghahalo ng mga detalye mula sa iba pang mekanismo ng rear-loader.
Kung hindi na available ang orihinal na modelo, dapat suriin ang kapalit mula sa kumpletong data ng pag-install. Ang bore at stroke ay ang panimulang punto lamang. Tinutukoy ng geometry ng koneksyon at working space kung ang cylinder ay maaaring magsagawa ng parehong paggalaw sa katawan ng trak.
Ang HCIC catalog ay kinikilala ito bilang isang L Slide Cylinder para sa isang rear-loader na garbage truck application.
Inililista ng catalog ang isang 5.5-inch bore, 2.5-inch rod at 37-inch stroke.
Hindi awtomatiko. Kailangan ding tumugma ang mga mounting point, retracted length, port arrangement, operating pressure at slide geometry.
Nagpapatakbo sila ng iba't ibang mekanismo sa isang rear-loader body. Ang isang slide cylinder ay gumagalaw sa mekanismo ng slide; pinapatakbo ng isang packer cylinder ang mekanismo ng pag-iimpake. Ang kanilang mga sukat at mga kinakailangan sa pag-mount ay hindi dapat ipagpalagay na mapagpapalit.
Ang isang custom na pagsusuri ay maaaring batay sa isang drawing, sample, OEM reference o kumpletong dimensional na impormasyon. Ang huling pagsasaayos ay dapat kumpirmahin bago ang produksyon.
