Suriin ang Model 621 power hoist para sa mga dimensyon ng katalogo ng mga dump trailer at suriin ang espasyo ng frame ng trailer, mounting geometry, body clearance at access sa serbisyo bago mag-order.

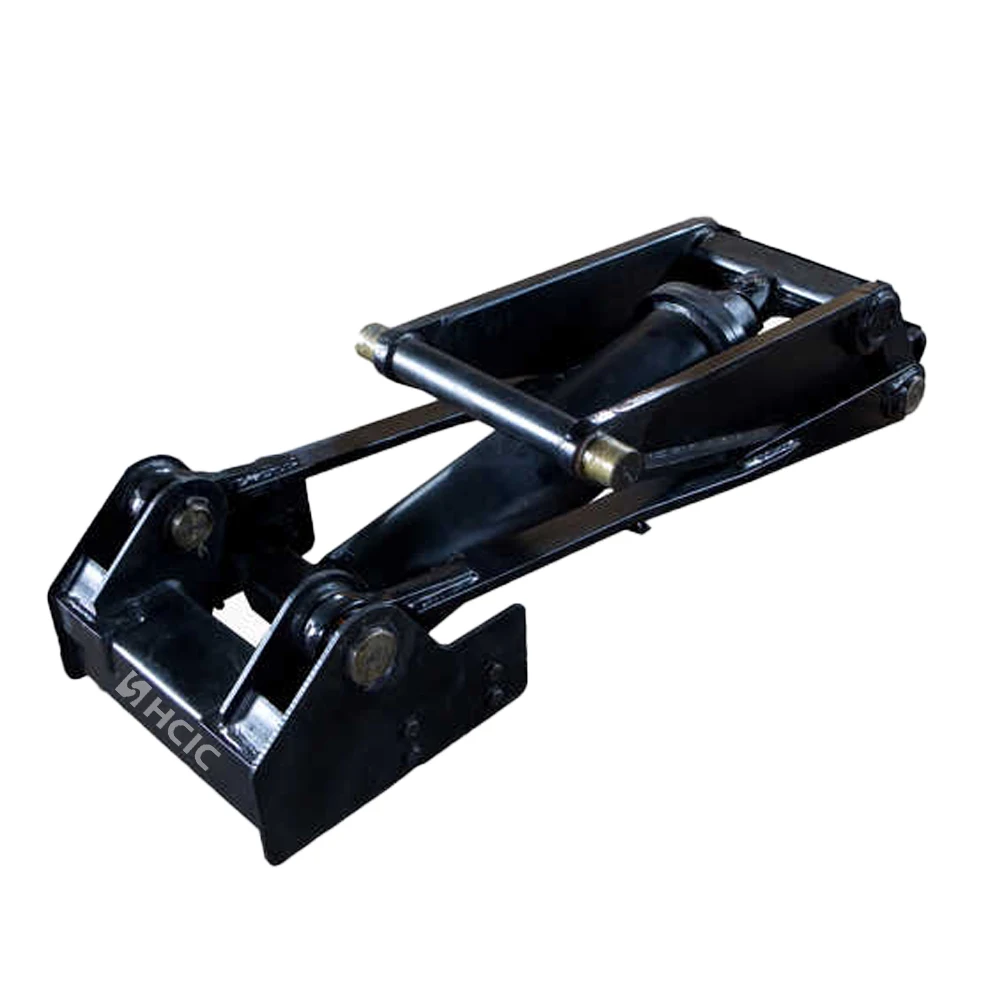

Ang Model 621 power hoist para sa mga dump trailer ay nakalista sa ibinigay na American Power Hoists catalog para sa trailer lifting-system applications. Para sa isang OEM builder o kapalit na mamimili, ang mahalagang unang hakbang ay dimensional fitment: ang hoist ay dapat gumana sa trailer frame, dump-body movement, mounting point at hydraulic arrangement.

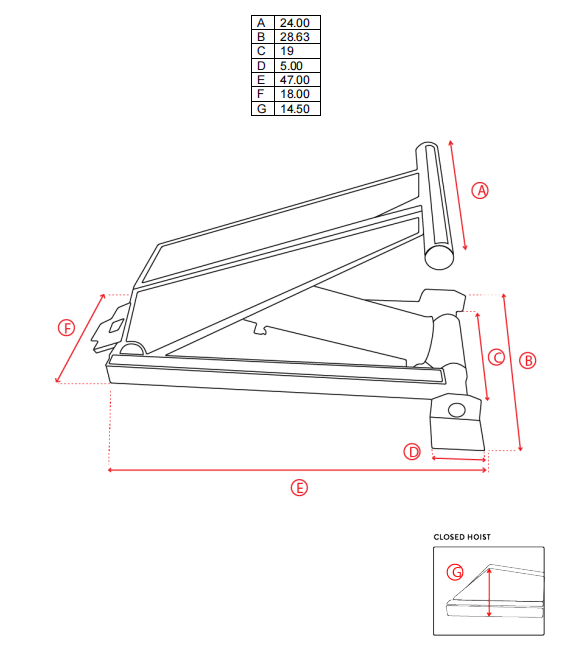

Ang pahina ng Modelo 621 ay nagbibigay ng pitong dimensyon na sanggunian, A hanggang G. Ang mga sukat na ito ay nagbibigay ng praktikal na panimulang punto para sa pagsusuri sa pagguhit ng trailer bago maaprubahan ang huling bracket, pin at mga detalye ng reinforcement.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | 621 |
| Kategorya ng produkto | Power hoist |
| Dimensyon A | 24.00 in |
| Dimensyon B | 28.63 in |
| Dimensyon C | 19.00 in |
| Dimensyon D | 5.00 in |
| Dimensyon E | 47.00 in |
| Dimensyon F | 18.00 in |
| Dimensyon G | 14.50 in |
Ang mga halaga sa itaas ay na-transcribe mula sa pahina ng Modelo 621 sa ibinigay na catalog. Kumpirmahin ang pinakabagong teknikal na pagguhit laban sa aktwal na trailer bago ang paggawa o pagpapalit ng pag-apruba.

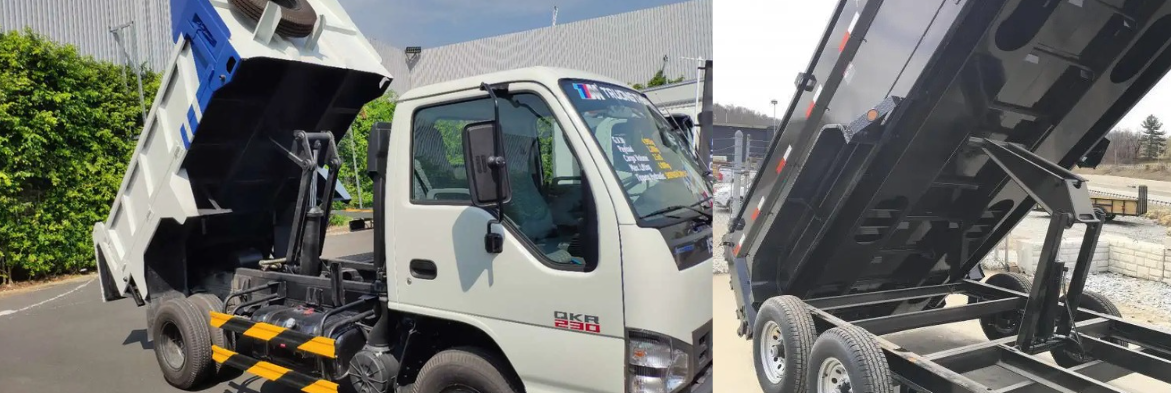

Gumagana ang trailer hoist sa pamamagitan ng pagbabago ng mekanikal na anggulo. Maaaring magbago ang espasyong available sa ilalim ng saradong dump body habang nagsisimula nang bumangon ang katawan. Ang mga crossmember ng frame, bracket, hydraulic hose at ang ilalim ng katawan ay dapat manatiling malinaw sa buong paggalaw.
Para sa kadahilanang ito, ang Model 621 power hoist ay dapat masuri bilang bahagi ng kumpletong sistema ng pag-aangat sa halip na piliin sa pamamagitan ng numero ng modelo lamang. Ang istraktura ng trailer, posisyon ng bisagra sa likuran, pag-aayos ng pag-mount at hydraulic circuit lahat ay nakakaapekto sa panghuling pag-install.
Magsimula sa mga sukat A, B at C kapag inihahambing ang hoist sa magagamit na espasyo sa pagitan ng frame at dump body. Sukatin ang saradong posisyon, pagkatapos ay suriin ang landas ng paggalaw ng katawan sa panahon ng ikot ng pag-angat.
Ang isang static clearance check ay maaaring hindi magbunyag ng contact na nangyayari kapag ang katawan ay umiikot. Ang isang dimensyon na guhit o minarkahang mga larawan sa pag-install ay mas kapaki-pakinabang kaysa sa isang pagsukat na kinuha mula sa saradong trailer.
Tinutulungan ng mga Dimensyon D, F at G ang mamimili na talakayin ang mga plate ng suporta, mga posisyon ng pin at pagpapatibay ng frame. Hindi sila dapat ituring bilang isang kumpletong pagguhit ng bracket. Ang aktwal na disenyo ng pag-mount ay dapat isaalang-alang ang mga pag-load ng reaksyon, pagkakahanay ng pin, layout ng weld at ang istraktura na tumatanggap ng puwersa ng pag-aangat.
Ang pag-aayos ng suporta ay nangangailangan din ng sapat na access para sa inspeksyon, pagruruta ng hose at trabaho sa hinaharap na serbisyo. Ang isang mahigpit na pag-install ay hindi awtomatikong isang mahusay na pag-install kung ang nakagawiang pag-access ay naharang.
Ang Dimensyon E ay nakalista bilang 47.00 pulgada para sa Modelo 621. Ihambing ang halagang ito sa magagamit na haba ng pag-install, ang posisyon ng closed-body at ang lokasyon ng mga kalapit na crossmember o kagamitan.
Ang pangkalahatang kaayusan ay dapat ding mag-iwan ng puwang para sa mga haydroliko na koneksyon at visual na inspeksyon. Ang panghuling pag-apruba ay dapat na nakabatay sa pinakabagong guhit at ang kumpletong sobre ng paggalaw.
Ang Model 621 power hoist para sa mga dump trailer ay may kaugnayan sa lifting-system projects kung saan kinakailangan ang isang tinukoy na modelo ng catalog at dimensional na sanggunian. Maaari itong suriin para sa mga gawa ng OEM trailer, pagpapalit ng trabaho at muling pagdidisenyo ng system kapag nakumpirma ang mga kinakailangan sa mekanikal at haydroliko.
Ang ibinigay na pahina ng Modelo 621 ay naglilista ng mga dimensyon ngunit hindi nagbibigay ng na-verify na kapasidad, halaga ng working-pressure, bilang ng buhay ng serbisyo o sertipikasyon para sa modelong ito. Dapat kumpirmahin ang mga detalyeng ito para sa aktwal na proyekto at hindi dapat mahihinuha sa numero ng modelo.
Para sa isang OEM o kapalit na pagsusuri, ipadala ang:
Ang impormasyong ito ay tumutulong sa HCIC na suriin ang kaangkupan nang hindi ipinapalagay ang mga nakatagong detalye ng istruktura o haydroliko.
Ito ay isang catalog-listed power hoist na isinasaalang-alang dito para sa dump‑trailer lifting‑system applications. Ang panghuling kaangkupan ay depende sa istraktura ng trailer, mounting arrangement at hydraulic system.
Inililista ng catalog ang A sa 24.00 pulgada, B sa 28.63 pulgada, C sa 19.00 pulgada, D sa 5.00 pulgada, E sa 47.00 pulgada, F sa 18.00 pulgada at G sa 14.50 pulgada.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | 621 |
| Kategorya ng produkto | Power hoist |
| Dimensyon A | 24.00 in |
| Dimensyon B | 28.63 in |
| Dimensyon C | 19.00 in |
| Dimensyon D | 5.00 in |
| Dimensyon E | 47.00 in |
| Dimensyon F | 18.00 in |
| Dimensyon G | 14.50 in |
Walang na-verify na halaga ng kapasidad na ipinapakita sa ibinigay na pahina ng Modelo 621. Dapat suriin ang kapasidad laban sa kumpletong disenyo ng trailer at mga kinakailangan sa proyekto.
Hindi awtomatiko. Ang mga mounting point, pin center, clearance, paggalaw ng katawan, hydraulic na koneksyon at lakas ng frame ay dapat suriin lahat bago gumawa ng desisyon sa pagpapalit.
Ang Dimensyon E ay nakalista bilang 47.00 pulgada. Dapat itong ihambing sa magagamit na haba ng pag-install, posisyon ng saradong katawan, access sa serbisyo at mga kalapit na miyembro ng frame.
Ipadala ang sanggunian ng modelo, mga detalye ng trailer, nasusukat na espasyo sa pag-install, mga lokasyon ng bisagra at pin, mga larawan o mga guhit, umiiral na haydroliko na impormasyon at ang kinakailangang pagkakasunod-sunod ng pag-angat.
Para sa tumpak na panipi, ipadala ang trailer drawing, mounting measurements at available hydraulic information sa HCIC. Ang huling desisyon ay dapat gumamit ng pinakabagong pagguhit at ang kumpletong kaayusan sa pag-angat.
Ang Jinan Huachen Industrial Co., Ltd. (HCIC) ay bubuo at gumagawa ng mga hydraulic cylinder at power unit para sa sasakyan at pang-industriya na aplikasyon. Para sa isang proyekto ng Model 621, maaaring suriin ng HCIC ang magagamit na impormasyon sa pag-install at tukuyin ang mga teknikal na detalye na kailangan para sa isang OEM o kapalit na panipi.
Humiling ng pagsusuri ng Model 621 power hoist:
