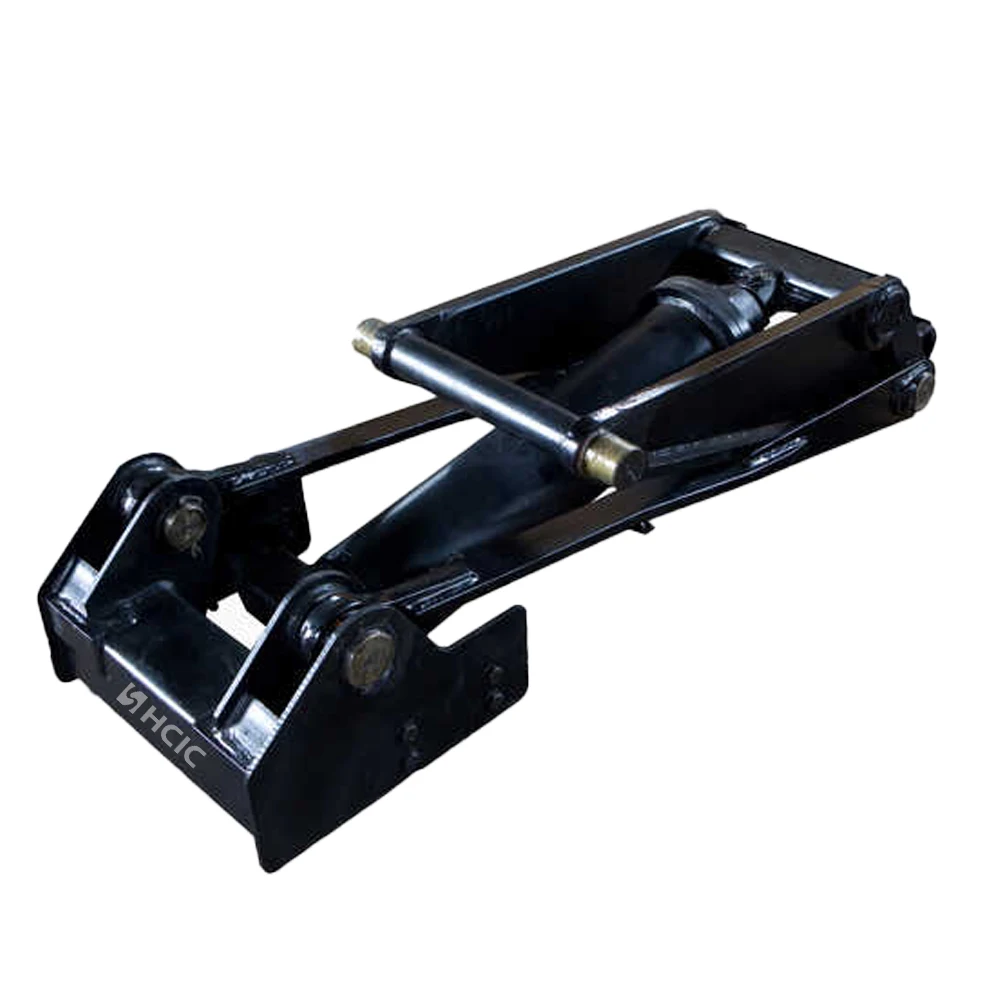

Ang Model 516 power hoist ay isang compact lifting solution para sa mga dump trailer, na may 24-inch body dimension at 39.25-inch hoist length para sa pagpaplano ng pag-install.
Ang Model 516 power hoist ay isang compact hoist na opsyon para sa mga dump-trailer lifting system. Ang mga dimensyon ng catalog nito ay nagbibigay ng praktikal na panimulang punto para sa pagsuri sa espasyo ng frame, hinge geometry at mga kinakailangan sa pag-install ng haydroliko bago maglagay ng order.

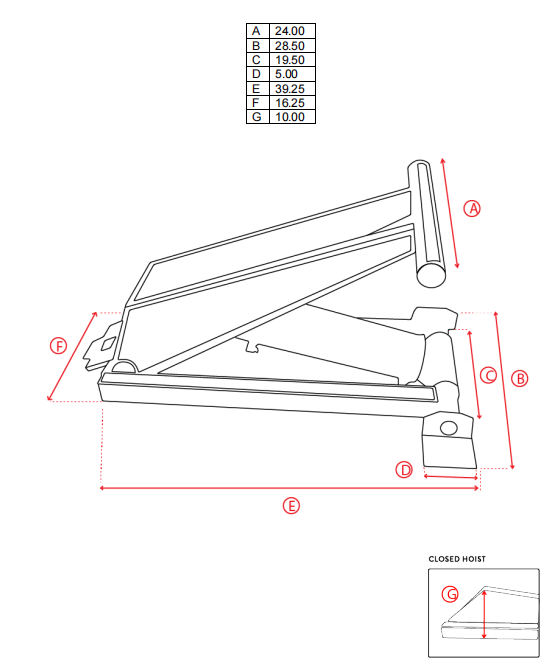

Ang Model 516 power hoist ay nakalista sa American Power Hoists catalog na may pitong dimensional na sanggunian, mula A hanggang G. Ang mga sukat na ito ay nakakatulong sa isang tagabuo ng trailer o kapalit na mamimili na ihambing ang hoist sa magagamit na mounting area sa halip na pumili ng kagamitan sa pamamagitan ng kapasidad ng pag-angat lamang.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | 516 |
| Kategorya ng produkto | Power hoist |
| Dimensyon A | 24.00 in |
| Dimensyon B | 28.50 in |
| Dimensyon C | 19.50 in |
| Dimensyon D | 5.00 in |
| Dimensyon E | 39.25 in |
| Dimensyon F | 16.25 in |
| Dimensyon G | 10.00 in |
Ito ay mga dimensyon ng katalogo. Dapat suriin ang drawing laban sa aktwal na frame, pivot point at paraan ng pag-install ng customer bago ang huling pag-apruba.

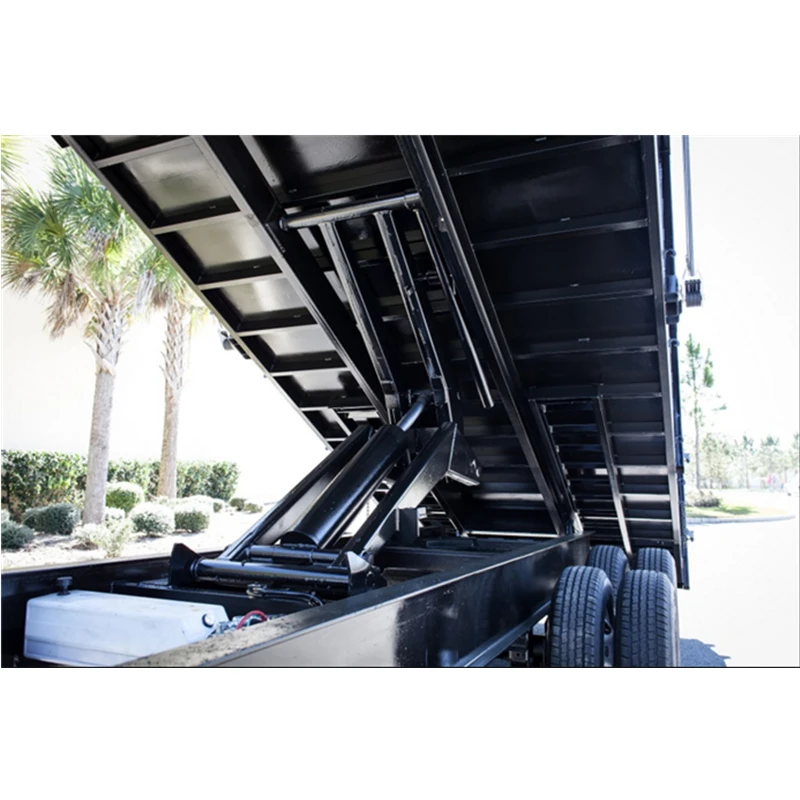

Ang isang dump-trailer hoist ay hindi lamang nagbibigay ng lakas ng pag-angat. Kailangan itong magkasya sa pagitan ng mga frame rail, gumana sa dump body geometry at mag-iwan ng sapat na clearance para sa gumagalaw na istraktura. Ang Model 516 power hoist ay maaaring masuri sa tatlong praktikal na hakbang.
Magsimula sa mga sukat A, B at C mula sa pagguhit ng catalog. Ihambing ang mga ito sa magagamit na espasyo ng frame at sa posisyon ng bisagra ng dump-body. Ang isang dimensyon na mukhang katanggap-tanggap sa papel ay maaari pa ring lumikha ng interference kapag umiikot ang katawan, kaya dapat suriin ang buong landas ng paggalaw.
Tinutulungan ng mga Dimensyon D, F at G ang mamimili na suriin ang pagkakabit ng hoist sa frame ng trailer at mga sumusuportang bracket. Ang tamang mga mounting plate, pin center at mga detalye ng reinforcement ay nakadepende sa disenyo ng trailer. Hindi sila dapat hulaan mula sa numero ng modelo lamang.
Ang Dimensyon E ay nakalista bilang 39.25 pulgada para sa Model 516. Mahalaga ang pagsukat na ito kapag ang hoist ay dapat na nakaposisyon sa ilalim ng isang limitadong haba ng dump body. Dapat itong suriin kasama ang saradong posisyon, anggulo ng katawan at ang puwang na kinakailangan para sa pag-access sa serbisyo.
Ang paggamit ng eksaktong numero ng modelo ay ginagawang mas madaling iproseso ang isang OEM o kapalit na pagtatanong. Nagbibigay ito sa supplier ng malinaw na reference point habang kinukumpirma ng mamimili ang istraktura ng trailer, mounting arrangement at mga kinakailangan sa pagpapatakbo.
Para sa isang kahilingan sa pagpapalit, dapat ipadala ng mamimili ang modelong plate o reference ng catalog, mga larawan ng kasalukuyang pag-install, ang mga available na sukat ng mounting at ang pagsasaayos ng pag-angat ng trailer. Kung nabago ang orihinal na unit, mas kapaki-pakinabang ang mga na-update na dimensyon kaysa sa isang lumang numero ng modelo nang mag-isa.

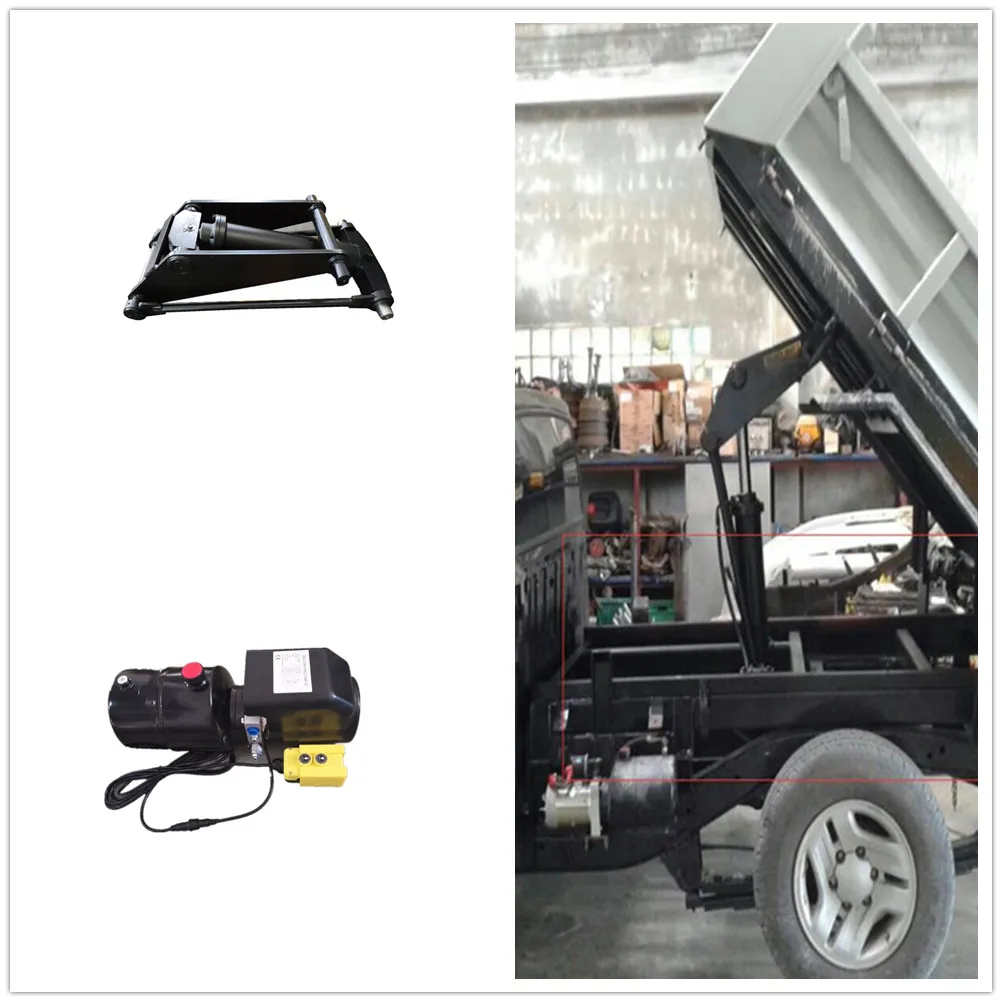

Ang Model 516 power hoist ay inilaan para sa dump-trailer lifting-system discussions kung saan ang isang compact hoist layout at dimensional fit ay mahalaga. Ang panghuling kaangkupan ay nakasalalay sa katawan ng trailer, pagkarga, posisyon ng bisagra, hydraulic circuit at disenyo ng istruktura. Ang mga dimensyon ng catalog ay hindi mismo nagtatatag ng rating ng lifting-capacity.
Upang humiling ng pagsusuri ng fitment para sa Model 516 power hoist, ibigay ang:
- Uri ng trailer at sukat ng katawan
- Magagamit na espasyo sa pag-install
- Mga lokasyon ng bisagra at mounting-pin
- Mga kasalukuyang bahagi ng haydroliko, kung ito ay kapalit
- Kinakailangang pagkakasunod-sunod ng pag-angat
- Mga larawan o isang dimensyon na pagguhit ng kasalukuyang pag-install
- Operating environment at inaasahang duty cycle
Ang impormasyong ito ay nagpapahintulot sa HCIC na suriin ang aplikasyon nang hindi ipinapalagay ang mga detalye na hindi ipinapakita sa catalog.
Ang Model 516 power hoist ay pinakamahusay na sinusuri bilang bahagi ng isang kumpletong pag-aayos ng dump-trailer lifting. Ang mga dimensyon ng catalog nito—lalo na ang 24.00-inch A dimensyon, 39.25-inch E dimensyon at 10.00-inch G na dimensyon—ay nagbibigay sa mga mamimili ng malinaw na batayan para sa pagsuri ng espasyo sa pag-install. Para sa tumpak na quotation, ipadala ang trailer drawing at measured mounting information sa HCIC.
Ang Jinan Huachen Industrial Co., Ltd. (HCIC) ay bubuo at gumagawa ng mga hydraulic cylinder at power unit para sa pang-industriya at mga aplikasyon ng sasakyan. Para sa isang proyekto ng Model 516, maaaring suriin ng HCIC ang magagamit na impormasyon sa pag-install at magpayo sa susunod na mga teknikal na detalye na kinakailangan para sa panipi.
Humiling ng pagsusuri ng Model 516 power hoist:
