Suriin ang 53-4592-72 pin-to-pin na hydraulic cylinder na mga dimensyon, 71.94-inch stroke, 3/4-inch NPTF port at 155 lb catalog weight para sa OEM replacement planning.
Stroke:
1,827 mmClosed length:
930mmExtended length:
2757mmPort:
3/4 sa NPTFAng 53-4592-72 pin-to-pin hydraulic cylinder ay isang 4000 Series na modelo na nakalista sa HCIC-2026 catalog. Ang pangunahing halaga nito para sa kapalit o OEM na proyekto ay dimensional: tinutukoy ng catalog ang stroke, sarado at pinahabang haba, mounting geometry, port, dami ng langis at timbang sa isang hilera ng produkto.
Ang ganitong uri ng silindro ay hindi pinipili sa pamamagitan lamang ng stroke. Ang mga pin center, mounting ears, clearance sa paligid, hydraulic connection at available na service space ay kailangang tumugma sa makina. Para sa isang mamimili na pinapalitan ang isang umiiral na yunit, ang pinakaligtas na panimulang punto ay ang kasalukuyang pagguhit ng silindro o isang kumpletong hanay ng mga sukat sa field.

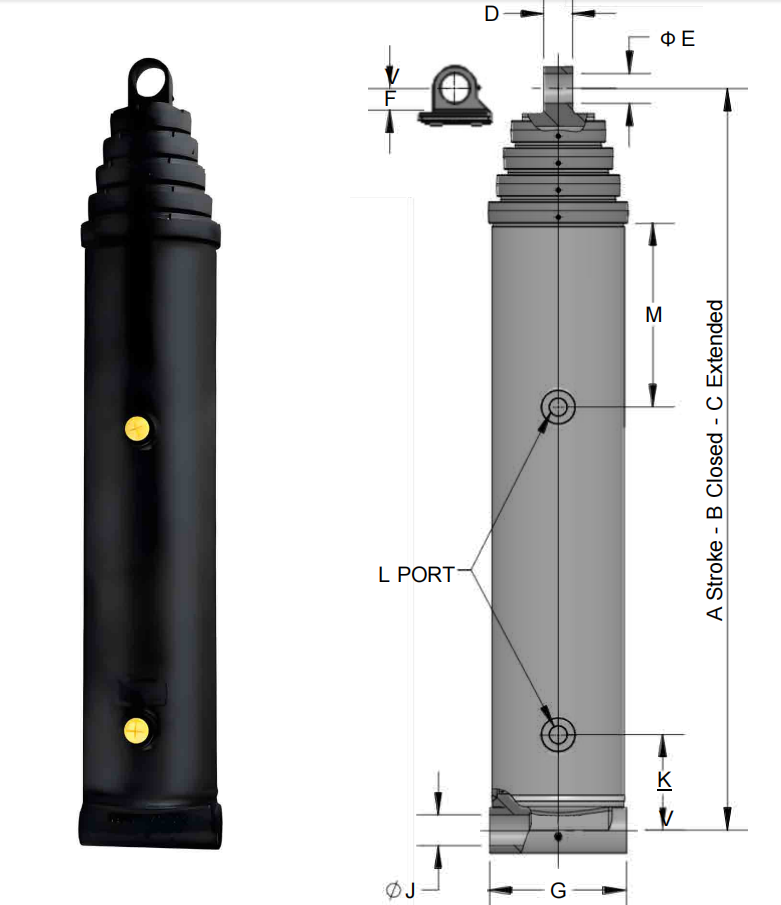

| item | Halaga ng pulgada | Halaga ng panukat |
|---|---|---|
| Modelo | 53-4592-72 | 53-4592-72 |
| Serye | 4000 Serye | 4000 Serye |
| Stroke, A | 71.94 in | 1,827 mm |
| Sarado ang haba, B | 36.62 in | 930 mm |
| Pinahabang haba, C | 108.56 in | 2,757 mm |
| Dimensyon D | 1.50 in | 38 mm |
| Dimensyon E | 2.06 in | 52 mm |
| Dimensyon F | 2.00 in | 51 mm |
| Dimensyon G | 7.00 in | 178 mm |
| Dimensyon J | 2.06 in | 52 mm |
| Dimensyon K | 19.50 in | 495 mm |
| Port | 3/4 sa NPTF | 3/4 sa NPTF |
Ang page ng catalog ay hindi nagbibigay ng pangkalahatang pressure rating, load rating o garantiya sa pagganap na partikular sa makina para sa modelong ito. Ang mga kinakailangang iyon ay dapat kumpirmahin para sa aktwal na kagamitan.
Ang isang pin-to-pin cylinder ay naglilipat ng paggalaw sa pamamagitan ng dalawang mounting point. Ang isang dulo ay kumokonekta sa isang nakapirming bracket at ang isa ay kumokonekta sa gumagalaw na istraktura. Habang binabago ng langis ang haba ng silindro, nagbabago ang distansya sa pagitan ng dalawang pin at gumagalaw ang makina sa idinisenyo nitong arko.
Ginagawa nitong mahalaga ang pinalawig at saradong mga haba. Ang 53-4592-72 na hilera ay naglilista ng 36.62 pulgadang sarado at 108.56 pulgadang pinalawig. Ang pagkakaiba ay ang catalog stroke reference, ngunit ang makina ay nangangailangan pa rin ng sapat na pisikal na espasyo para sa cylinder, pin, bracket, hose at kumpletong landas ng paglalakbay ng istraktura.
Mahalaga rin ang mga dimensyon ng D, E, F, G, J at K sa panahon ng pagpapalit. Maaari nilang kontrolin ang relasyon sa pagitan ng cylinder body, mounting hardware, pin location at connection envelope. Ang isang silindro na may tamang stroke ngunit ang maling mounting geometry ay maaaring lumikha ng isang magastos na problema sa pag-install.
Sukatin ang mga naka-install na pin center sa mga sarado at pinahabang posisyon ng makina. Suriin ang diameter ng pin, lapad ng bracket, ear spacing, kondisyon ng bushing at ang direksyon kung saan pumapasok ang load sa joint. Huwag pilitin ang isang kapalit sa isang bracket na idinisenyo para sa ibang mounting envelope.
Ilipat ang makina sa kumpletong hanay ng mekanikal nito na ang hydraulic circuit ay ligtas na nakahiwalay ayon sa pamamaraan ng site. Maghanap ng interference sa pagitan ng cylinder body, rod, bracket, guard, hose at kalapit na istraktura. Ang pinahabang haba ay isang bahagi lamang ng tseke na ito.
Ang catalog ay naglilista ng 3/4 sa NPTF port. Itugma ang angkop na pamantayan at paraan ng pagbubuklod na ginagamit ng makina. Mag-iwan ng sapat na haba ng hose para sa buong paggalaw ng pin-to-pin, habang pinipigilan ang pagkuskos, matalim na baluktot at pagkakadikit sa gumagalaw na gawaing bakal.
Inililista ng catalog ang 1.3 gallons fill oil volume at 4.0 gallons extended oil volume. Ang mga halagang ito ay kapaki-pakinabang para sa pagpaplano, ngunit kasama rin sa kumpletong sistema ang dami ng hose, dami ng balbula, antas ng reservoir at posisyon ng pagpapatakbo ng makina. Kumpirmahin ang antas ng gumaganang langis bago i-commissioning.
Ang 53-4592-72 ay maaaring suriin para sa OEM equipment o mga proyektong pamalit na nangangailangan ng tinukoy na pin-to-pin na hydraulic cylinder na may 71.94-inch na catalog stroke. Ito ay partikular na nauugnay kapag ang mamimili ay may guhit o isang umiiral na silindro upang sukatin at nangangailangan ng isang dimensyon na tugma sa halip na isang pangkaraniwang rekomendasyon ng silindro.
Dapat matanggap ng HCIC ang application load, operating pressure, motion angle, cycle frequency at installation photos bago ang isang panghuling teknikal na desisyon. Ang mga detalyeng iyon ay hindi pinapalitan ng row ng catalog.
Ang 53-4592-72 pin-to-pin hydraulic cylinder ay isang dimensional-fit na produkto para sa mga proyekto kung saan dapat ikonekta ng cylinder ang dalawang machine point sa pamamagitan ng tinukoy na 71.94-inch stroke. Ang 36.62-inch na closed length, 108.56-inch na extended na haba, 3/4 sa NPTF port, 1.3-gallon fill value, 4.0-gallon extended value at 155 lb catalog weight ay nagbibigay ng malinaw na panimulang punto para sa OEM o replacement review.
Ipadala ang mga sukat ng pin-center, mga detalye ng bracket, hydraulic data at machine drawing sa HCIC bago mag-order. Ito ang praktikal na paraan upang kumpirmahin kung ang modelo ay umaangkop sa kumpletong mekanismo.
