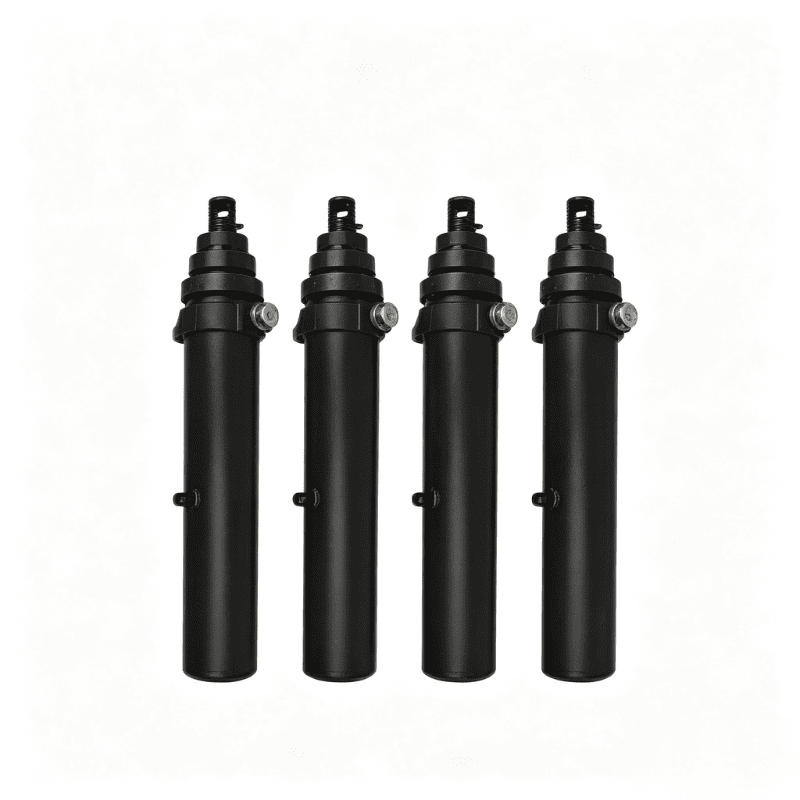

Ang HCIC's 63-4402-104 ay isang pin-pin tipping cylinder para sa trailer, na may 108.56-inch na pinahabang haba, 3/4 NPTF port, at serviceable seal set.
Hydraulic port:
3/4 NPTFOil volume listed:
1.8 gal fill / 7.3 gal extendListed weight:
208 lbAng 63-4402-104 ay isang 4000 Series pin‑pin mounting tipping cylinder para sa trailer. Ang pin-to-pin mounting format nito ay nagbibigay-daan sa cylinder na kumonekta sa pagitan ng dalawang machine mounting point nang hindi nangangailangan ng hiwalay na flange o foot mounting arrangement.
Inililista ng catalog ang isang 108.56 in (2757 mm) na pinahabang dimensyon, isang 71.94 in (1827 mm) na saradong dimensyon at isang 3/4 NPTF port. Gumagamit din ang cylinder ng self-bleeding na disenyo, pre-loaded na V-packing at mas mahabang haba ng bearing na nilayon upang suportahan ang matatag na operasyon sa mounting arrangement na ipinapakita sa catalog.
Ang artikulong ito ay sumasaklaw lamang sa modelong 63-4402-104.
| Parameter | 63-4402-104 Pagtutukoy |
|---|---|
| Serye ng produkto | 4000 Serye |
| Estilo ng pag-mount | Pag-mount ng pin-pin |
| Dimensyon A | 71.94 in / 1827 mm |
| Dimensyon B | 36.62 in / 930 mm |
| Dimensyon C | 108.56 in / 2757 mm |
| Dimensyon D | 1.50 in / 38 mm |
| Dimensyon E | 2.06 in / 52 mm |
| Dimensyon F | 2.00 in / 51 mm |
| Dimensyon G | 7.00 in / 178 mm |
| Dimensyon J | 2.06 in / 52 mm |
| Dimensyon K | 19.50 in / 495 mm |
| Dimensyon M | N/A sa talahanayan ng katalogo |
| Hydraulic port | 3/4 NPTF |
| Nakalista ang dami ng langis | 1.8 gal fill / 7.3 gal extend |
| Nakalistang timbang | 208 lb |

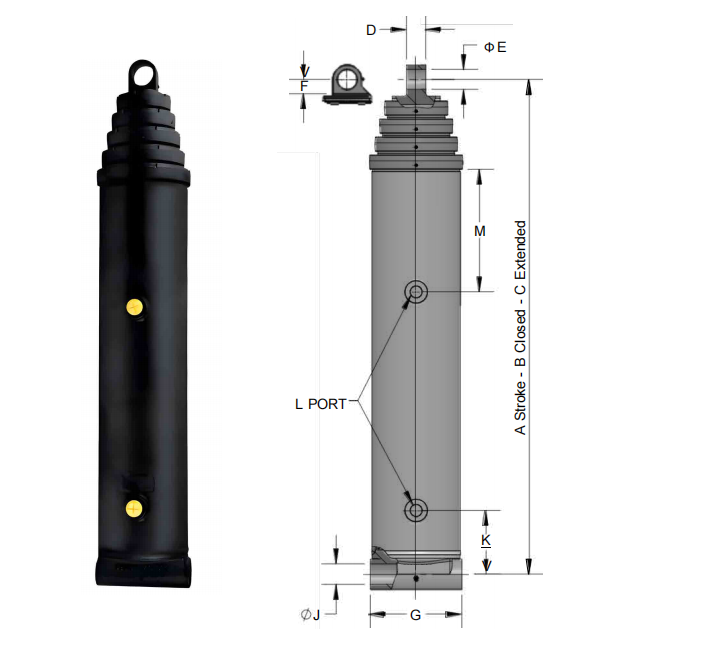

Ang mga titik A hanggang M ay tumutukoy sa dimensional na pagguhit sa HCIC catalog. Kumpirmahin ang buong drawing ng pag-install, mga sukat ng pin, working pressure at mga kinakailangan sa hydraulic circuit bago mag-order.

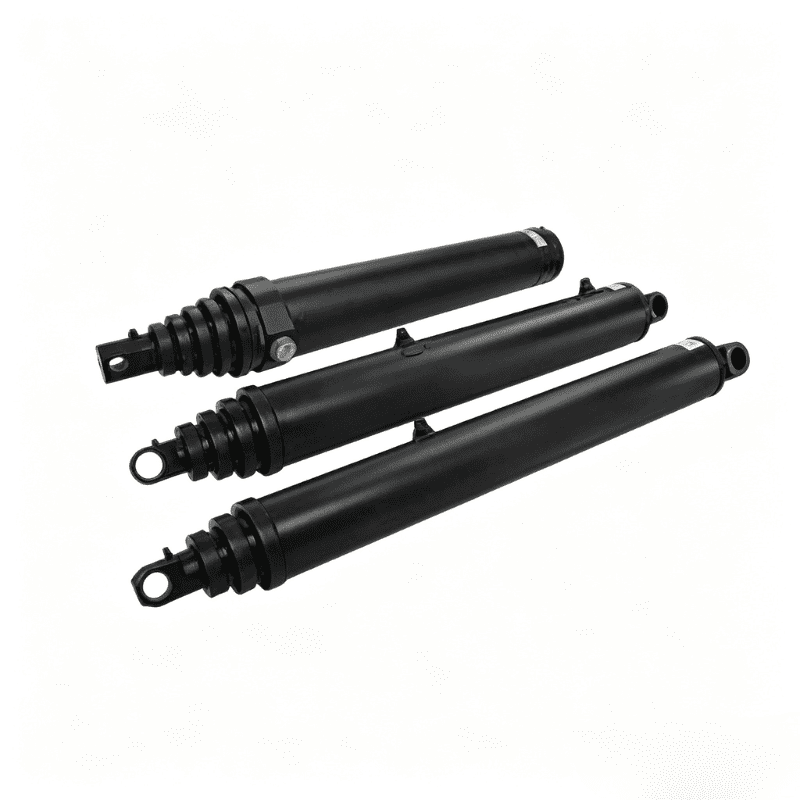

Ang isang pin-pin hydraulic cylinder ay naka-install sa pagitan ng dalawang clevis o lug point. Ang cylinder body at rod-end connection ay naglilipat ng load ng makina sa pamamagitan ng mga pin. Ang layout na ito ay karaniwan kung saan dapat sundin ng actuator ang paggalaw ng isang tipping body, linkage o iba pang articulated na istraktura.
Ang akma ay tinutukoy ng higit sa sarado at pinahabang sukat. Dapat suriin ng mamimili:
- Mga distansya ng pin-center sa magkabilang dulo
- Pin diameter at magagamit na lapad ng tindig
- Clevis clearance at pagkakahanay
- Hydraulic port direksyon
- Paggalaw ng hose sa pamamagitan ng kumpletong stroke
- Mechanical clearance sa paligid ng ulo at dulo ng baras
Ang 63-4402-104 ay dapat piliin mula sa naaprubahang dimensyon na pagguhit sa halip na sa kabuuang haba lamang.
Ang catalog ay kinikilala ang isang self-bleeding na disenyo. Sa praktikal na gawain sa pag-install, makakatulong ito na mabawasan ang dami ng nakulong na hangin na nananatili sa silindro sa panahon ng pag-commissioning. Kailangan pa ring punan at linisin ang circuit ng makina ayon sa pamamaraan ng tagagawa ng kagamitan.
Ang nakalistang sealing arrangement ay gumagamit ng pre-loaded na V-packing na may self-adjusting wave spring energizer. Tinutukoy din ng catalog ang isang naka-energize na "Z" seal package bilang isang opsyon. Ang panghuling pagsasaayos ng selyo ay dapat kumpirmahin para sa haydroliko na likido, hanay ng temperatura at mga kondisyon sa pagtatrabaho ng aplikasyon.
Ang sinulid na headnut ay nakalista bilang isang tampok para sa karagdagang lakas at pagsasaayos ng field seal. Nagbibigay din ito ng praktikal na interface ng serbisyo kapag kailangan ang inspeksyon o pagsasaayos ng seal. Ang anumang pagsasaayos sa field ay dapat sumunod sa naaprubahang pamamaraan ng pagpapanatili at hindi dapat palitan ang pressure isolation at ligtas na mga kasanayan sa pag-disassembly.
Ang catalog ay naglilista ng mas mahabang haba ng tindig para sa katatagan. Sa isang pag-install ng pin-pin, ang gabay ay mahalaga dahil ang actuator ay sumusunod sa isang gumagalaw na istraktura. Ang tamang pagkakahanay at tamang kondisyon ng pin ay mananatiling kinakailangan; ang mas mahabang haba ng tindig ay hindi ginagawang angkop ang silindro para sa hindi nakokontrol na pag-load sa gilid.
Ang 63-4402-104 ay nagko-convert ng hydraulic pressure sa linear na paggalaw. Kapag ang langis ay pumasok sa naaangkop na port, ang presyon ay kumikilos sa lugar ng piston at nagtutulak sa baras palabas o papasok. Inilipat ng rod-end at cap-end pin ang paggalaw na iyon sa konektadong mekanismo ng tipping.
Ang nagagamit na paggalaw ay tinutukoy ng mga sarado at pinahabang dimensyon sa catalog. Tinutukoy ng hydraulic valve, pump flow, relief protection at machine geometry ang aktwal na bilis at puwersa na magagamit sa serbisyo.
Ang silindro ay hindi dapat ituring bilang isang independent lifting device. Ang pagpili nito ay dapat tumugma sa hydraulic circuit at sa mekanikal na istraktura kung saan ito naka-pin.
- Pin-pin mounting para sa articulated hydraulic equipment
- 108.56 in / 2757 mm na pinahabang dimensyon na nakalista sa catalog
- 3/4 NPTF hydraulic port
- Self-bleeding na disenyo na nakalista ng HCIC
- Pre-loaded na V-packing na may self-adjusting wave spring energizer
- Opsyonal na energized "Z" seal package na nakalista sa catalog
- May sinulid na headnut para sa karagdagang lakas at pagsasaayos ng field seal
- Mas mahabang haba ng tindig para sa katatagan
- Sarado at pinahabang sukat na available sa parehong pulgada at milimetro na mga yunit
Inilalagay ng catalog ang 4000 Series pin-pin cylinder sa ilalim ng hydraulic tipping solutions. Ang 63-4402-104 ay maaaring isaalang-alang para sa mga kagamitan kung saan ang silindro ay dapat i-mount sa pagitan ng dalawang pin at ang magagamit na sobre ng pag-install ay tumutugma sa mga sukat ng katalogo.
Bago kumpirmahin ang pagkabit, suriin ang kumpletong paggalaw ng makina. Ang silindro ay dapat na may sapat na clearance sa ganap na pagbawi at extension, at ang mga pin ay dapat manatiling nakahanay habang ang tipping structure ay gumagalaw. Ang pagruruta ng hose ay dapat ding suriin upang ang 3/4 na koneksyon ng NPTF ay hindi malantad sa pag-twist o pagbaluktot na lampas sa mga limitasyon ng tagagawa ng hose.
Ipadala ang sumusunod na impormasyon sa iyong pagtatanong:
1. Uri ng makina at cylinder function
2. Mga kasalukuyang sukat ng pin-center
3. Pin diameter at lapad ng clevis
4. Kinakailangang sarado at pinahabang haba
5. Gumaganang presyon at daloy ng bomba
6. Hydraulic fluid at operating temperature
7. Oryentasyon ng port at pagruruta ng hose
8. Kinakailangang opsyon ng selyo
9. Dami at destinasyon ng paghahatid
10. Umiiral na cylinder drawing o malinaw na litrato
Ang pagguhit ay lalong mahalaga kapag ang kapalit na silindro ay dapat magkasya sa isang umiiral na mekanismo ng tipping.
