Pin‑Pin Mounting Hoist Cylinder para sa Dump Truck

Ang 63-4402-120 ay isang 4000 Series pin‑pin mounting hoist cylinder para sa dump truck. Ang two-pin mounting arrangement nito ay inilaan para sa articulated machine installation kung saan gumagana ang cylinder sa pagitan ng fixed mounting point at sumusunod sa paggalaw ng konektadong istraktura.

Ang HCIC catalog ay naglilista ng 125.31 in (3183 mm) na pinahabang dimensyon, isang 84.19 in (2138 mm) na saradong dimensyon at isang 3/4 NPTF port para sa modelong ito. Tinutukoy din ng catalog ang isang self-bleeding na disenyo, pre-loaded na V-packing, isang field-adjustable na sinulid na headnut at mas mahabang haba ng bearing para sa katatagan.

Ang artikulong ito ay sumasaklaw lamang sa modelong 63-4402-120.

---

I. Teknikal na Pagtutukoy

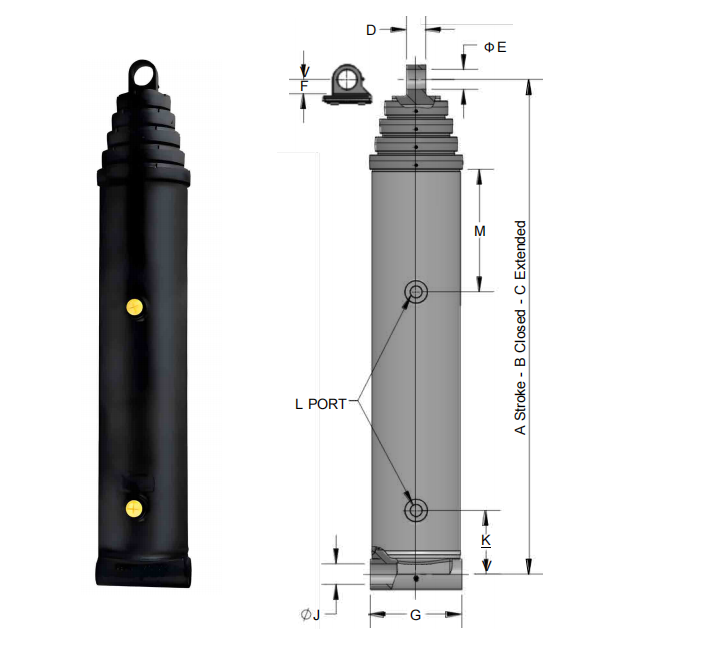

Ginagamit ng mga sukat ang letrang ipinapakita sa HCIC catalog drawing. Kumpirmahin ang kumpletong drawing, mga detalye ng pin, hydraulic pressure at installation clearance bago maglagay ng order.

---

II. Pin-Pin Mounting Arrangement

Ang 63-4402-120 ay naka-install sa pagitan ng dalawang machine pin. Ang isang dulo ay kumokonekta sa katawan ng silindro at ang isa pa sa rod-end mounting. Habang pinalawak o binabawi ng hydraulic circuit ang baras, inililipat ng mga pin center ang linear na paggalaw sa konektadong mekanismo ng tipping.

Ang pag-aayos ng pag-mount ay nangangailangan ng tumpak na kaangkupan. Bago palitan ang isang kasalukuyang actuator, suriin:

- Mga sarado at pinahabang distansya ng pin-center

- Pin diameter at lapad ng tindig

- Clevis alignment sa buong paggalaw

- Posisyon ng port at radius ng liko ng hose

- Clearance sa paligid ng headnut at rod end

- Mga mekanikal na paghinto at posibleng mga side load

Ang tamang haba ng catalog ay hindi mismo nagpapatunay na ang silindro ay magkasya sa makina. Ang kumpletong mounting drawing ay dapat maaprubahan bago ang produksyon.

---

III. Mga Tampok ng Disenyo na Nakalista ng HCIC

3.1 Self-Bleeding Design

Tinutukoy ng catalog ang isang self-bleeding na disenyo para sa 4000 Series pin-pin cylinder. Ang tampok na ito ay makakatulong sa silindro na ilabas ang na-trap na hangin sa panahon ng pag-commissioning kapag ang hydraulic system ay napuno at pinapatakbo ayon sa pamamaraan ng kagamitan.

Kailangan pa rin ng system ang angkop na pagpuno, pag-alis ng hangin at mga kasanayan sa paglilinis ng langis. Hindi inaalis ng self-bleeding ang pangangailangang suriin ang reservoir, mga hose at mga koneksyon.

3.2 Pre-Loaded V-Packing

Ang silindro ay nakalista na may pre-loaded na V-packing at isang self-adjusting wave spring energizer. Tinutukoy din ng catalog ang isang naka-energize na "Z" seal package bilang isang opsyon. Ang huling pag-aayos ng selyo ay dapat kumpirmahin ayon sa hydraulic fluid, temperatura at mga kondisyon ng operating.

3.3 Pagsasaayos ng Threaded Headnut at Field Seal

Ang sinulid na headnut ay nakalista para sa karagdagang lakas at pagsasaayos ng field seal. Nagbibigay ito sa mga tauhan ng pagpapanatili ng isang tinukoy na interface ng serbisyo para sa gawaing nauugnay sa selyo. Bago ang anumang operasyon ng serbisyo, ihiwalay ang hydraulic pressure, suportahan ang konektadong istraktura at sundin ang ligtas na pamamaraan sa pagpapanatili ng makina.

3.4 Mas Mahabang Haba ng Bearing

Ang HCIC ay naglilista ng mas mahabang haba ng tindig para sa katatagan. Ito ay may kaugnayan sa isang actuator na gumagalaw ng isang articulated na istraktura sa pagitan ng dalawang pin. Ang wastong pagkakahanay ng pin, kondisyon ng clevis at gabay sa gilid ng makina ay kailangan pa rin dahil ang silindro ay hindi nilayon upang mabayaran ang hindi nakokontrol na pagkarga sa gilid.

---

IV. Prinsipyo sa Paggawa

Ang haydroliko na presyon ay kumikilos sa piston upang lumikha ng linear rod na paggalaw. Ang katawan at dulo ng baras ng silindro ay nagpapadala ng paggalaw na iyon sa pamamagitan ng dalawang naka-pin na koneksyon. Tinutukoy ng hydraulic pump at control valve ang daloy ng langis, habang nililimitahan ng proteksyon ng presyon ng circuit ang mga kondisyon ng pagpapatakbo.

Para sa modelong 63-4402-120, ibinibigay ng catalog ang mga sarado at pinahabang dimensional na halaga na ginamit upang suriin ang available na stroke envelope. Dapat kumpirmahin ng taga-disenyo ng makina na ang istraktura ng tipping ay maaaring lumipat sa kumpletong hanay nito nang hindi nagbubuklod, bumababa o pinipilit ang silindro sa isang hindi sinasadyang landas ng pagkarga.

---

V. Pangunahing Mga Benepisyo ng Produkto

- Pin-pin mounting para sa articulated tipping equipment

- 125.31 in / 3183 mm na pinahabang dimensyon na nakalista sa catalog

- 3/4 NPTF hydraulic port

- Self-bleeding na disenyo na nakalista ng HCIC

- Pre-loaded na V-packing na may self-adjusting wave spring energizer

- Opsyonal na energized "Z" seal package na nakalista sa catalog

- May sinulid na headnut para sa karagdagang lakas at pagsasaayos ng field seal

- Mas mahabang haba ng tindig para sa katatagan

- Mga sukat ng pulgada at milimetro para sa pagpaplano ng pag-install

---

VI. Aplikasyon at Pagkakabagay

Ang 4000 Series ay ipinakita sa HCIC catalog bilang isang hydraulic tipping solution. Ang modelong 63-4402-120 ay angkop para sa pagsasaalang-alang kung saan ang kagamitan ay nangangailangan ng isang pin-pin cylinder at ang interface ng makina ay tumutugma sa nakalistang dimensional na sobre.

Dapat i-verify ng mamimili ang landas ng pagkarga, pagkakahanay ng pin, bilis ng pagpapatakbo, presyon, uri ng langis at pagruruta ng hose. Ang mas mahabang pinahabang dimensyon ay ginagawang partikular na mahalaga ang pagpaplano ng pag-install: suriin ang posisyon ng transportasyon o nakatiklop, buong posisyon ng tipping at lahat ng mga intermediate na posisyon bago kumpirmahin ang kaangkupan.

---

VII. Impormasyon na Kinakailangan para sa isang Sipi

Ibigay ang mga sumusunod na detalye upang makakuha ng pagsusuri na partikular sa proyekto:

1. Uri ng makina at function ng tipping

2. Umiiral na sarado at pinahabang pin center

3. Pin diameter, clevis width at bearing arrangement

4. Kinakailangang working pressure at pump flow

5. Hydraulic fluid at operating temperature

6. Oryentasyon ng port at pagruruta ng hose

7. Seal preference o kinakailangan sa fluid-compatibility

8. Impormasyon sa mekanikal na paghinto at clearance

9. Dami at patutunguhan

10. Umiiral na drawing, sample measurements o litrato

Ang mga detalyeng ito ay nagpapahintulot sa mga sukat ng silindro na masuri laban sa aktwal na makina sa halip na sa isang nominal na pangalan ng modelo lamang.

---
