Habang lumilipat ang mga tagagawa ng komersyal na kagamitan mula sa mga internal combustion engine patungo sa 48V, 96V, at 350V na battery-electric vehicle (BEV), nahaharap ang mga powertrain engineer sa hindi inaasahang bottleneck: parasitic fluid power drag.
Sa isang tradisyunal na diesel excavator o wheel loader, ang isang high-torque na diesel engine ay madaling madaig ang panloob na cylinder seal friction. Bihirang mapansin ng mga operator ang mechanical drag na dulot ng agresibo, mataas na na-preload na elastomeric seal na pumipiga laban sa mga standard-honed steel barrels.
Sa isang compact excavator na pinapagana ng baterya o de-kuryenteng trak ng basura, gayunpaman, walang nasayang na horsepower na matitira. Ang mga karaniwang pang-industriya na cylinder seal ay kumokonsumo sa pagitan ng 12% at 18% ng kabuuang onboard na enerhiya ng baterya sa pagdaig lang sa internal seal squeeze at mechanical breakaway resistance.
Ang energy drain na ito ay nagpabilis ng demand sa buong industriya para sa Low-FrictionMga Hydraulic Cylinderpara sa Battery-Electric Construction Equipment at Zero-Emission Fleets. Sa pamamagitan ng pagpapalit ng legacy na high-friction sealing glands ng hydrodynamic micro-profiled seal at sub-micron roller-burnished tubes, ang mga modernong electric machine ay nakakakuha ng hanggang 45 minuto ng karagdagang oras ng pagtatrabaho sa bawat charge ng baterya.
| Parameter ng Engineering | Karaniwang Diesel Cylinder | BEV Low-Friction Cylinder |
|---|---|---|
| Panloob na Breakout Friction | 8.0 hanggang 14.5 bar | 1.2 hanggang 2.8 bar |
| Tube Inner Bore Surface Finish | Ra 0.4 hanggang 0.8 μm | Ra 0.1 hanggang 0.2 μm (SRB) |
| Low-Speed Stick-Slip Threshold | Mas mababa sa 15 mm/sec | Mas mababa sa 1.0 mm/sec |
| Profile ng Pangunahing Rod Seal | Heavy Preloaded U-Cup | Low-Friction Tandem Step |
| Ratio ng Pagkawala ng Parasitic Energy | 12% - 18% ng pump output | 3% - 5% ng output ng pump |
| Pagkakatugma ng likido | Karaniwang Mineral na Langis | Bio-HEES Synthetic at AW46 |
| Saklaw ng Operating Temperatura | -20°C hanggang +80°C | -40°C hanggang +100°C |
Sa bawat oras na ang isang electric pump inverter ay rampa pataas upang ilipat ang isang hydraulic boom, dapat nitong malampasan ang "breakout friction"—ang static na puwersa ng pagdikit sa pagitan ng rod seal at chrome piston rod. Sa mga conventional cylinders, pinipilit ng paunang pressure spike na ito ang motor na de koryente sa peak amperage draw bago pa man magsimula ang mekanikal na paggalaw. Sa loob ng 8 oras na paglilipat na kinasasangkutan ng libu-libong maliliit na cycle ng paghuhukay, ang mga micro-spike na ito ay pinagsama sa napakalaking pagkaubos ng baterya.
Kapag ang isang operator ay nagsagawa ng fine grading o pinong pipe-laying sa bilis na mas mababa sa 5 mm/sec, ang mga karaniwang rubber seal ay nakakakuha at naglalabas ng metal rod nang hindi pantay, na nagiging sanhi ng maalog na boom oscillation. Ang Low-Friction Hydraulic Cylinders para sa Battery-Electric Construction Equipment at Zero-Emission Fleets ay may kasamang self-lubricating na PTFE-bronze o binagong polyurethane glide ring na may microscopic hydrodynamic oil reservoirs, na tinitiyak ang walang putol, walang vibration na paggalaw kahit na sa napakababang bilis na 0.5 mm/sec
[ Micro-Hydrodynamic SRB Honing ] → Ra 0.1-0.2 µm surface ay nagpapanatili ng micro-oil film
↓
[ Low-Breakout Tandem Glands ] → PTFE-composite step seals ay pinutol ng 70% ang friction
↓
[ Pinagsama-samang Regen Valve Blocks ] → Kinukuha ang nagbabalik na langis para mabawasan ang laki ng inverter draw

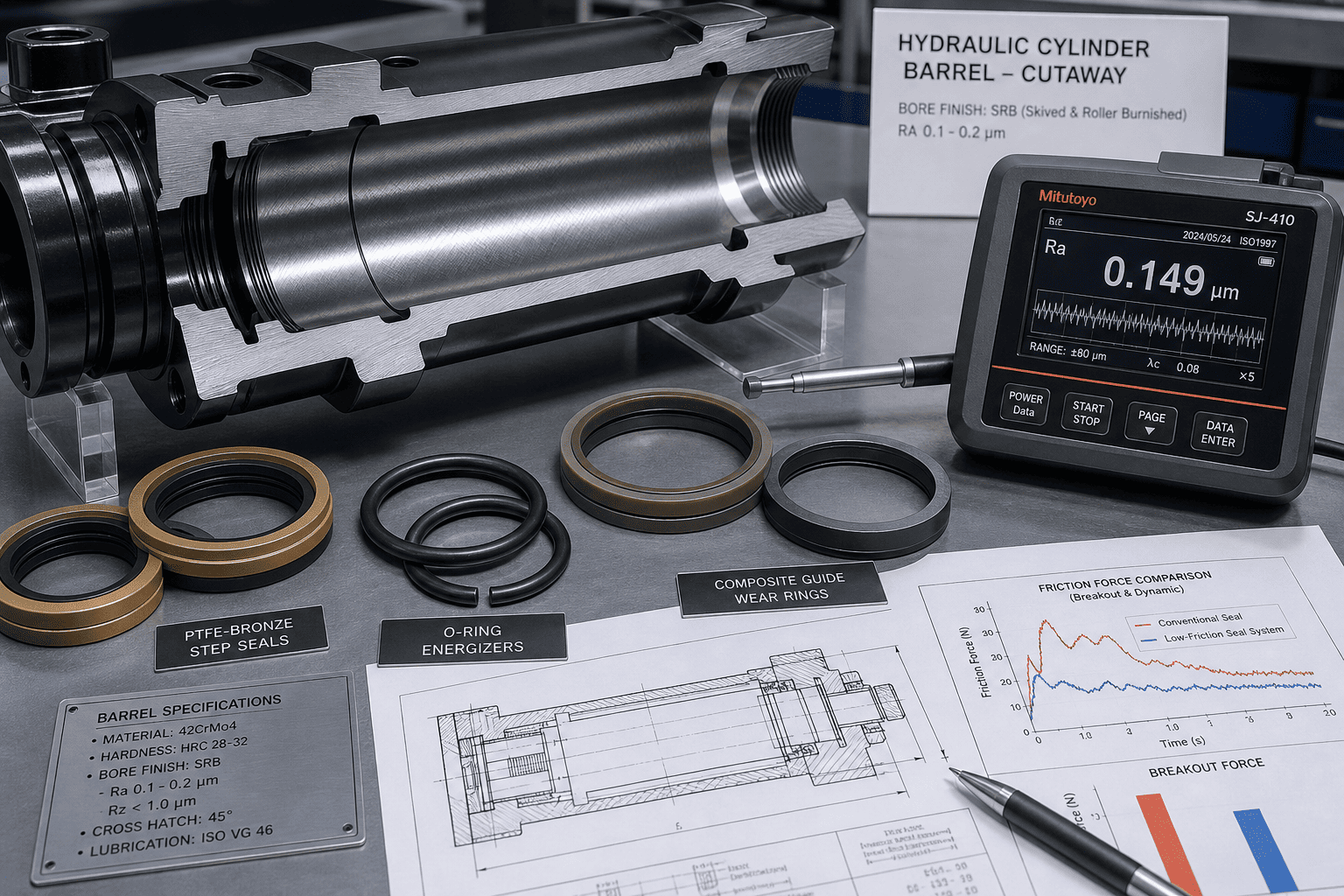

Ang pagbabawas ng alitan ay hindi nangangahulugan ng paglikha ng isang ultra-dry na ibabaw ng salamin; nangangailangan ito ng microscopic oil retention. Gumagamit ang HCIC ng advanced skiving at roller burnishing upang makamit ang panloob na pagkamagaspang ng Ra0.1–0.2 µmna may isang cross-hatched na istraktura ng talampas. Ang talampas na ito ay may hawak na microscopic fluid boundary layer na pumipigil sa dry metal-to-seal rubbing sa panahon ng malamig na umaga na mga electric startup.
Sa halip na umasa sa isang solong, mahigpit na pinipiga na polyurethane U-cup, ang mga low-friction na disenyo ay gumagamit ng tandem sealing package. Ang pangunahing seal ay nagtatampok ng isang dynamic na profile ng hakbang na pinalakas ng isang O-ring na may pinababang radial interference, pinuputol ang friction ng higit sa 70% habang pinapanatili ang zero-leakage fluid containment hanggang 250 bar.

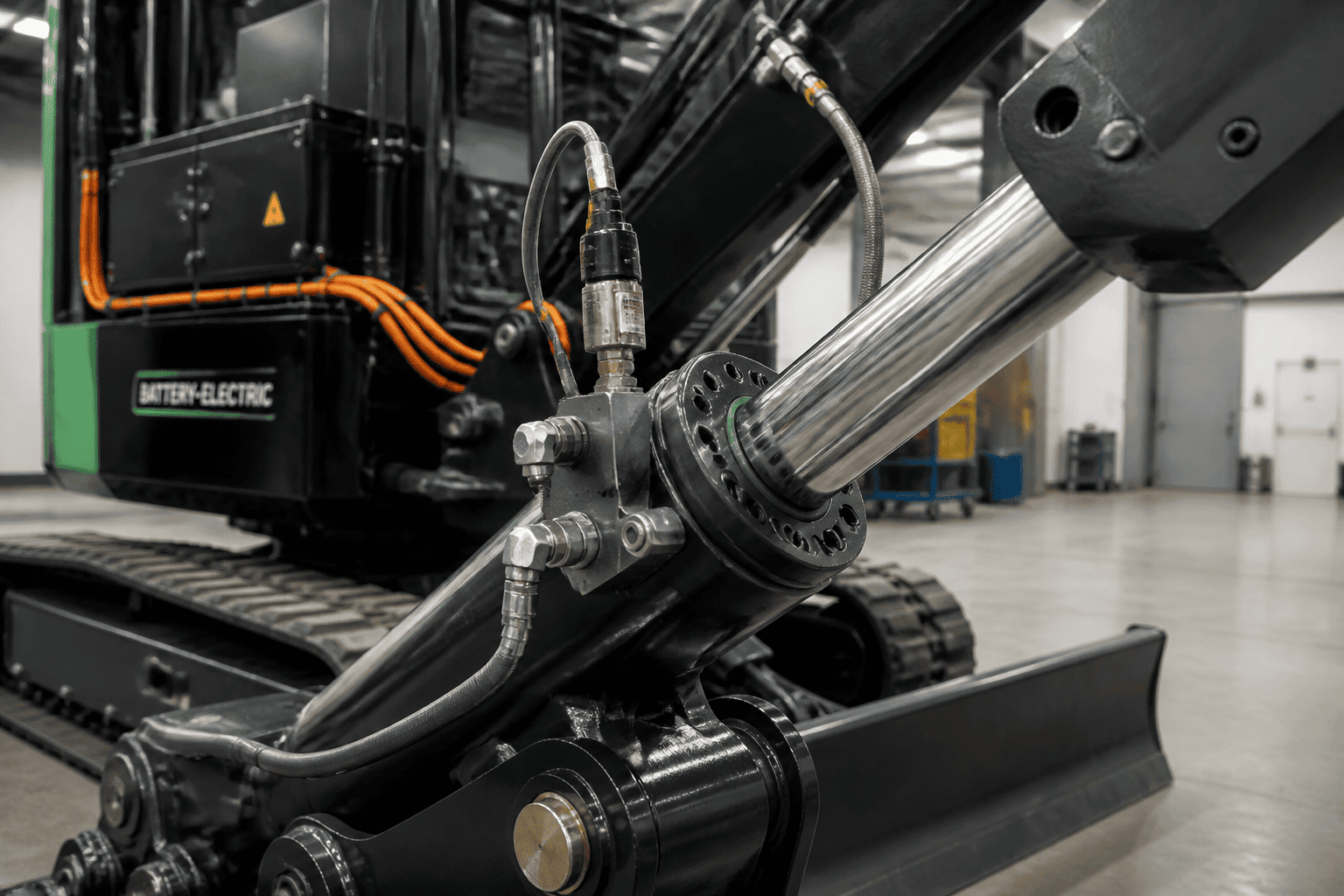

Upang higit pang makatipid ng mga electric kilowatt-hour, ang mga low-friction cylinder ay maaaring lagyan ng pinagsamang boom-lowering regenerative valves. Sa panahon ng hindi pinapagana na pagbaba, pinipilit ng gravity ang likido mula sa gilid ng piston pabalik nang direkta sa gilid ng baras nang hindi umiikot sa pangunahing balbula ng kontrol ng direksyon, na binabawasan ang karga ng de-kuryenteng motor sa malapit sa zero sa panahon ng mga return stroke.
Kung nagre-retrofit ka ng mga kasalukuyang kagamitan o nag-troubleshoot ng mahinang buhay ng baterya sa isang de-koryenteng makina, sundin ang workshop na pagsubok na ito:
1. Idiskonekta ang Panlabas na Mechanical Linkage:I-unpin ang rod eye upang ang silindro ay ganap na gumagalaw nang walang pag-unlad.Habang humihigpit ang mga regulasyon sa pandaigdigang emisyon sa mga urban construction zone, ang Low-Friction Hydraulic Cylinders para sa Battery-Electric Construction Equipment at Zero-Emission Fleets ay nagiging karaniwang mga detalye para sa mga compact loader, mini-excavator, at mga de-kuryenteng basura.
Direktang nakikipagtulungan ang HCIC sa mga upfitter ng kagamitan ng BEV at mga inhinyero ng fluid power upang i-configure ang mga custom na low-friction cylinder na tumugma sa mga partikular na boltahe na bus at duty cycle. Nagbibigay kami ng mga custom na haba ng stroke, pinagsamang mga sensor ng feedback sa posisyon (LVDT / Hall effect), at mga modelong 3D CAD para sa agarang pagsusuri sa packaging ng powertrain.
Upang suriin ang mga low-friction prototype cylinder para sa iyong zero-emission machine lineup, makipag-ugnayan sa HCIC：
