Ang nag-iisang kumikilos na pneumatic cylinder ay gumagawa lamang ng thrust o working force sa isang direksyon. Gumagamit ito ng built-in na spring, o mga panlabas na puwersa tulad ng gravity, mga timbang, o mekanikal na paggalaw upang bawiin ang piston pabalik sa panimulang lugar nito.
Ang mga cylinder na ito ay nagtatampok lamang ng isang air inlet port, na nagpapakain ng naka-compress na hangin sa silid upang itulak ang piston sa target na posisyon.
Ang mga single acting pneumatic cylinder ay binuo para sa one-way na mga gawain sa trabaho, ang mga karaniwang gamit ay kinabibilangan ng clamping, part positioning, pagmamarka, maikling stroke moves, at light duty assembly work.

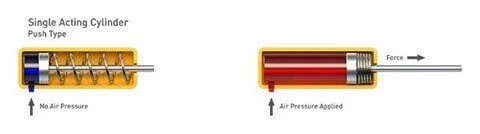

(1). Ang paglalapat ng presyon ng hangin ay gumagawa ng isang thrust, kaya't 'tinutulak' ang piston:

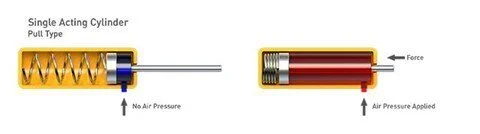

(2). Ang paglalapat ng presyon ng hangin ay nagbubunga ng isang thrust, kaya 'paghila' ng piston:
Simple, tuwirang konstruksyon
Compact, space-efficient na build
Mas mababang gastos para sa mga control valve at air line piping
Gumagamit ng kalahati ng naka-compress na hangin kumpara sa parehong laki ng double acting cylinder
Ang spring return side ay bukas sa ambient air, hinahayaan ang alikabok at mga debris na makapasok sa loob, na nagiging sanhi ng pagkasira at pinaikli ang buhay ng cylinder
Humina ang pagganap ng tagsibol sa paglipas ng panahon, na humahantong sa hindi matatag na mga posisyon sa pagtatapos ng stroke
Ang diameter ng bore at haba ng stroke ay nalilimitahan ng panloob na laki at lakas ng tagsibol
Bahagyang pagbaba sa puwersa ng pagtulak, dahil lumalaban ang spring sa pasulong na paggalaw ng piston

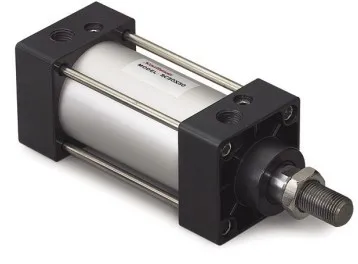

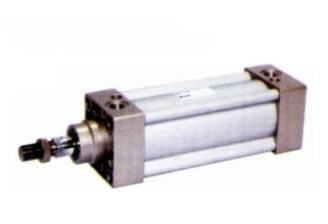

Ang isang double acting pneumatic cylinder ay bumubuo ng puwersa sa magkabilang direksyon, itinutulak ang piston palabas at hinihila ito pabalik sa loob.
Ang disenyong ito ay may air port sa magkabilang dulo, at inililihis ang high-pressure na hangin sa pagitan ng dalawang port upang himukin ang piston pabalik-balik. Ito ay kailangang-kailangan para sa mga gawaing nangangailangan ng bidirectional na paggalaw, tulad ng pagbubukas at pagsasara ng mga industrial gate at damper.
Ang mga double acting cylinder ay ang pinakamalawak na ginagamit na linear actuator, na nagkakahalaga ng halos 95% ng mga cylinder na inilapat sa mga pneumatic control system.
Ang mga ito ang pinakamainam na pagpipilian para sa mga heavy-duty na operasyon, mahabang stroke at high-force na mga pangangailangan na hindi matutugunan ng mga single acting cylinders. Gumagana rin ang maliliit na double acting na modelo para sa mga trabahong nangangailangan ng tumpak, nakapirming posisyon sa dulo sa parehong extend at retract stroke.

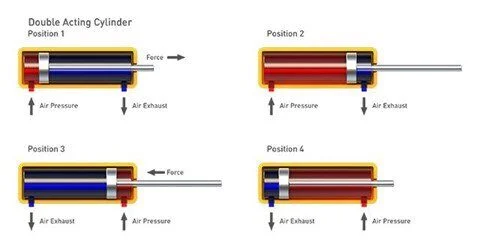

Narito kung paano sila gumagana:
- Halos lahat ng ISO standard pneumatic cylinders ay gumagamit ng double acting na disenyo
- Mas malawak na hanay ng mga sukat ng bore at haba ng stroke kaysa sa mga single acting na modelo
- Maraming custom na pagbabago para sa base double acting frame
- Walang built-in na lock upang panatilihing matatag ang piston sa mga mid-stroke na posisyon
- Ang hangin ay compressible, kaya ang mga feeding application ay nangangailangan ng hydraulic slave cylinder para sa makinis, steady na paggalaw
- Ang mga long stroke unit ay nangangailangan ng dagdag na suporta ng piston rod upang ihinto ang pagyuko at panatilihing maayos ang operasyon
