Ang nominal na presyon ng isang hydraulic cylinder ay hindi nakatakda nang basta-basta. Ito ay komprehensibong kinakalkula batay sa lakas ng ani ng cylinder barrel material, istraktura ng kapal ng pader at limitasyon ng tindig ng mga seal. Ang nominal na presyon ng karaniwang pangkalahatang mga modelo ay tumatagal ng 16MPa bilang pangunahing halaga ng disenyo.
Ang parameter na ito ay tumutugma sa safe bearing limit ng ordinaryong carbon steel cylinder barrels, standard polyurethane seal at conventional guide structures, at nagsisilbi rin bilang pinakakaraniwang pamantayan sa pagpili para sa construction machinery at trailer hydraulic system. Sa aktwal na operasyon, ang madalian na epekto ng presyon ay pinapayagang lumampas sa nominal na presyon, habang ang pangmatagalang tuluy-tuloy na presyon ng pagtatrabaho ay hindi dapat lumampas sa 85% ng na-rate na halaga. Ito ang pangunahing prinsipyo ng disenyo upang maiwasan ang panloob na pagtagas, pinabilis na pagtanda ng selyo at pagpapapangit ng cylinder barrel.
Sa ilalim ng mga pangmatagalang kondisyon ng over-rated na presyon, ang panloob na dingding ng cylinder barrel ay magbubunga ng bahagyang elastic deformation, at ang magkatugmang agwat sa pagitan ng guide sleeve at piston rod ay lilipat, na makakasira sa orihinal na tumpak na tolerance na 0.02–0.03mm.
Sa paglaki ng puwang, tumitindi ang lateral flow ng hydraulic oil at ang piston ring ay may hindi pantay na puwersa, na humahantong sa unti-unting bahagyang pagkasira. Sa huling yugto, ang mga karaniwang pagkakamali tulad ng panloob na pagtagas, hindi sapat na puwersa ng pag-angat at mabilis na pag-aayos ng pagkarga ay magaganap, na siyang mga pangunahing sanhi din ng madalas na pagkasira ng haydroliko sa mga kagamitan sa lugar.
Ang ambient temperature na 20 ℃–30 ℃ ay ang pinakamainam na hanay ng pagtutugma para sa disenyo ng seal material. Ang mga polyurethane at nitrile rubber seal ay nagpapanatili ng mga karaniwang halaga sa tigas, nababanat na compression at oil resistance.
Sa ilalim ng kundisyong ito, ang sealing lip ay magkasya nang pantay-pantay sa cylinder wall at pinapanatili ang pare-parehong preload, pinapanatili ang matatag na oil sealing performance sa mahabang panahon nang walang abnormal na pagkasira at pagpapapangit.

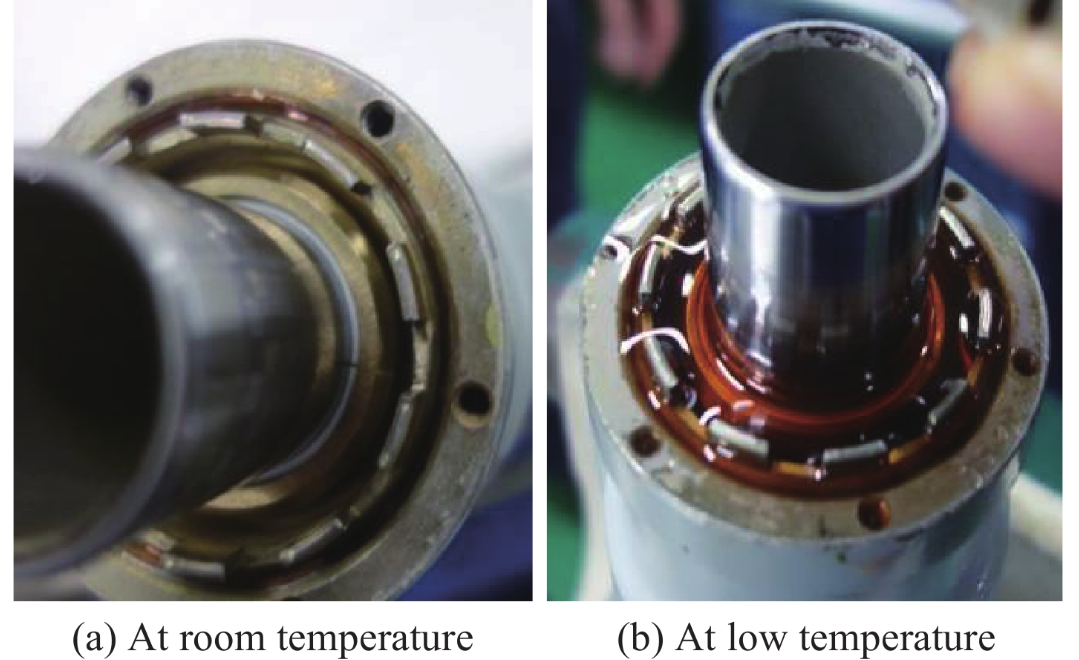

Kapag bumaba ang temperatura sa ibaba -15 ℃, bumababa ang molecular activity ng mga materyales sa sealing na may mas mataas na tigas at mas mababang tigas. Ang angkop na kakayahang umangkop ng sealing lip ay nagiging mahirap at hindi maaaring matumbasan ang maliliit na gaps nang adaptive, na siyang pangunahing sanhi ng mababang temperatura na pagtagas.
Ang pangmatagalang operasyon sa itaas ng 40 ℃ ay magpapabilis ng hydraulic oil oxidation at magbubunga ng mga colloidal impurities. Samantala, ang mga seal ay tumatanda at tumitigas nang mas mabilis na may pinababang elasticity, na nagiging sanhi ng unti-unting tuluy-tuloy na bahagyang pagtagas at nakakaapekto sa pangkalahatang katatagan ng pagpapatakbo.

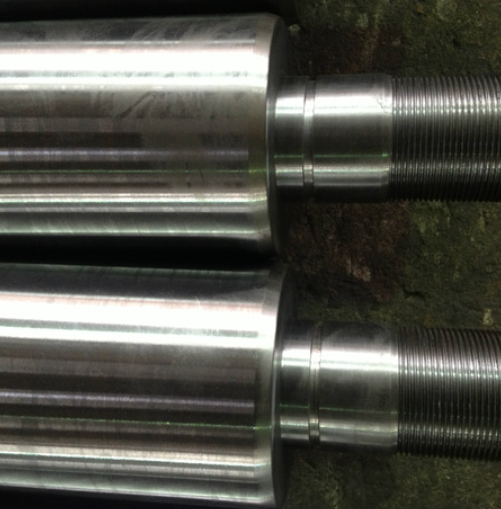

Ang hard chrome electroplating sa mga piston rod ay isang karaniwang proseso ng proteksyon sa industriya. Para sa pormal na mass-produced na mga produkto, ang kapal ng plating ay mahigpit na kinokontrol sa loob ng 0.08mm–0.12mm.
Ang masyadong manipis na kalupkop ay nabigo upang magbigay ng sapat na pagtutol sa alitan ng buhangin at kaagnasan, na nagreresulta sa mga gasgas at mga batik na kalawang sa maikling panahon sa ilalim ng mga kondisyon sa pagtatrabaho sa labas. Ang sobrang makapal na plating ay magpapataas ng panloob na stress sa ibabaw at magdudulot ng pagbabalat, pagkasira ng kinis ng ibabaw at pagpapabilis ng pagkasira ng seal.
Ang pagkamagaspang sa ibabaw ng mga natapos na piston rod ay kinokontrol sa Ra0.2–Ra0.4μm. Ang katumpakan na ito ay nakakatugon sa pangangailangan ng low-friction telescopic na paggalaw at iniiwasan ang pagkamot sa sealing lip na dulot ng mga micro burr sa ibabaw.
Ang labis na pagkamagaspang ay patuloy na magsusuot ng selyo sa pamamagitan ng mga microscopic protrusions; habang ang sobrang makinis na ibabaw ay nakakabawas sa kapasidad ng pag-iimbak ng langis at nagpapahirap sa pagbuo ng stable na oil film, na nagpapataas ng panganib ng dry friction at nagpapaikli sa buhay ng serbisyo ng mga bahagi ng sealing.

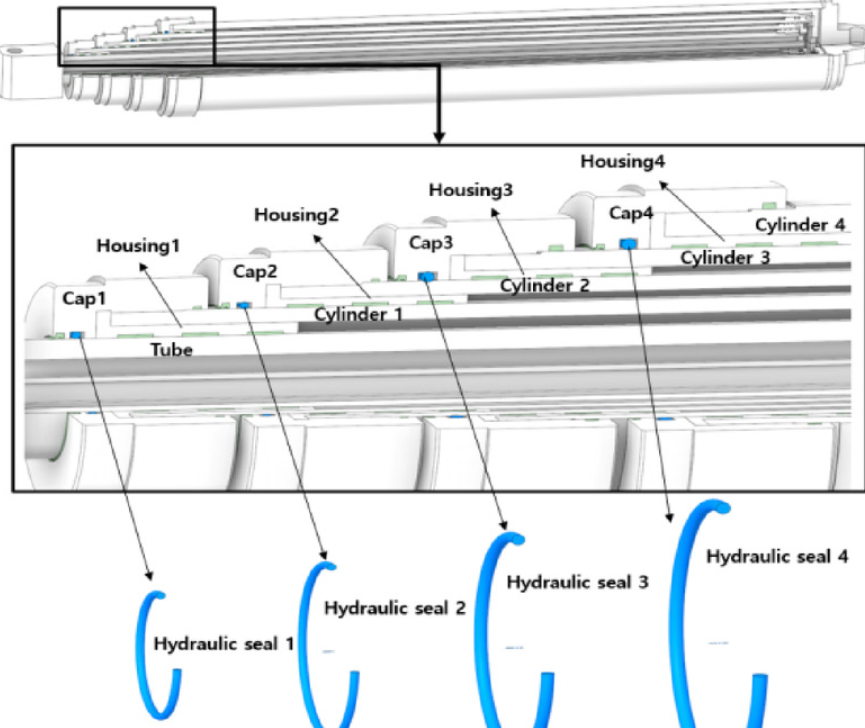

Ang mga multi-stage na hydraulic cylinder ay may likas na pagkakaiba sa istruktura sa stroke, epektibong acting area at oil passage diameter ng bawat stage. Ang mga modelong walang kasabay na disenyo ng pag-optimize ay magbubunga ng paglihis ng posisyon sa panahon ng full-stroke teleskopiko na operasyon.
Ang coaxiality ng machining, clearance ng manggas ng gabay at pamamahagi ng daloy ng langis ay tatlong pangunahing salik ng proseso na tumutukoy sa katumpakan ng pag-synchronize ng mga multi-stage na cylinder.

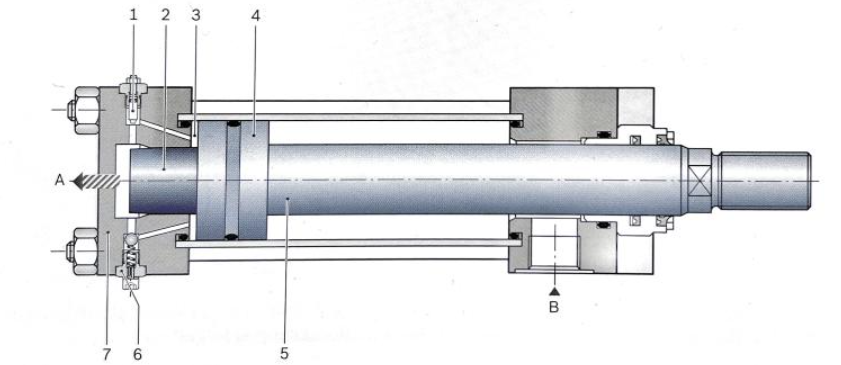

Built-in na buffer throttle structure sa magkabilang dulo nghaydroliko na mga silindrobawasan ang flow rate ng hydraulic oil sa dulo ng stroke sa pamamagitan ng damping effect ng throttle orifices, pag-iwas sa matibay na impact sa pagitan ng piston at end cover.
Ang makatwirang disenyo ng buffer ay nagpapahina sa start-stop na epekto, binabawasan ang pangkalahatang vibration ng kagamitan at binabawasan ang pagkasira ng pagkapagod ng mga welding seam at mga mounting bracket. Ito ay partikular na angkop para sa mga high-frequency na start-stop na mga sitwasyon tulad ng vehicle-mounted lifting, port machinery at agricultural heavy-duty equipment.
Sa pamantayan ng pagpupulong ng katumpakan ng industriya, ang assembly clearance sa pagitan ng manggas ng gabay at piston rod ay matatag na kinokontrol sa 0.02mm–0.03mm.
Ang masyadong maliit na clearance ay magdudulot ng jamming at hindi maayos na paggalaw ng teleskopiko dahil sa thermal expansion kapag tumaas ang temperatura; ang sobrang clearance ay nagpapataas ng radial shaking ng piston rod, na humahantong sa puro sira-sira na load at unilateral wear, kaya pinaikli ang kabuuang ikot ng pagpapanatili.
Ang assembly coaxiality ng cylinder barrel, end cover, guide sleeve at piston rod ay isang pangunahing control point sa pagmamanupaktura at pagpupulong.
Ang mga hydraulic cylinder na may labis na coaxiality deviation ay nagpapatakbo sa ilalim ng sira-sira na puwersa sa loob ng mahabang panahon, na lubhang nagdaragdag ng posibilidad ng unilateral seal wear at local cylinder wall scratch. Isa rin itong mahalagang teknikal na dahilan para sa malinaw na mga pagkakaiba sa buhay ng serbisyo sa mga produkto ng parehong detalye.
