​Dastproof Grading Design ng Hydraulic Cylinder para sa Maputik na Konstruksyon at Kondisyon sa Paggawa ng Agrikultura

I. Pangkalahatang-ideya ng Maputik na Kondisyon sa Paggawa na Pinsala ng Alikabok

1.1 Pagkakaiba ng pollutant sa pagitan ng mga senaryo ng pagtatayo at sakahan

Ang mga makinarya sa konstruksyon ay nakatagpo ng putik na pinaghalong graba, mga scrap ng bakal at alikabok ng semento na may malakas na abrasive na katangian; ang mga silindro ng agrikultura ay dumaranas ng humus na lupa, puno ng pataba na maputik na tubig at mga nalalabi sa pananim na may panganib sa kaagnasan. Ang pangkalahatang single-layer dust seal ay hindi maaaring harangan ang mga pinaghalong impurities at madaling scratch piston rod chrome coating.

1.2 Negatibong epekto ng hindi-grado na pinag-isang configuration ng alikabok

Ang pare-parehong detalye ng alikabok para sa lahat ng kondisyon sa pagtatrabaho ay isang pangkaraniwang depekto sa disenyo. Ang pinong silt ay gumagapang sa clearance, nakaka-abra ng alikabok na labi at naghahalo ng grasa sa nakasasakit na slurry, na nagdudulot ng pinsala sa panloob na seal at pagtagas ng langis. Ang data pagkatapos ng pagbebenta ay nagpapatunay na humigit-kumulang 37% ang napaaga na mga pagkabigo ng cylinder ay nagmumula sa hindi tamang pagpili ng alikabok kaysa sa kalidad ng panloob na selyo.

II. Three-Tier na Kundisyon sa Paggawa at Katugmang Dustproof Classification

2.1 Tatlong antas na maputik na paghahati sa kapaligiran

BaitangⅠ(Bantay na putik):pasulput-sulpot na dry field operation, putik attachment below12%, lumulutang na alikabok higit sa lahat.

GradeⅡ(Katamtamang putik):conventional farm working, putik adhesion 12%~35%, soil plus crop fragments.

GradeⅢ(Mabigat na putik):palayan at open earthmoving, lampas sa 35% na saklaw ng putik, pinaghalong graba at mga residue ng kemikal na pang-agrikultura.

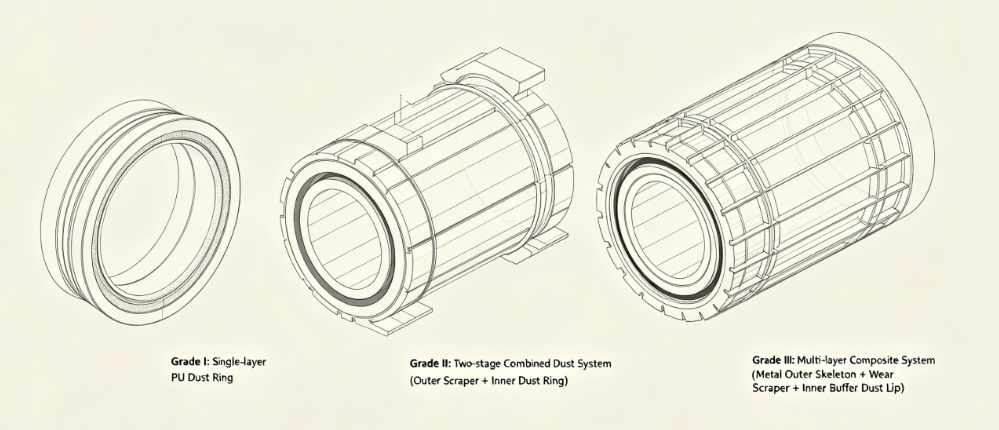

2.2 Naaayon sa tatlong uri ng dustproof na istraktura

BaitangⅠ:single-layer PU dust ring para sa light pollution equipment.

BaitangⅡ:dalawang yugto na pinagsamang alikabok (outer scraper + inner standard dust ring) para sa pangkalahatang makinarya ng sakahan.

BaitangⅢ:multi-layer composite dust na may metal outer skeleton + wear scraper + inner buffer dust lip para sa heavy mud machine.

III. Namarkahang Pagpili ng Materyal para sa Mga Bahagi ng Alikabok

3.1 GradeⅠ iisang dust material

Ang Shore A92 PU ay pinagtibay, ang compression margin ay kinokontrol na 0.3~0.5mm, pagbabalanse ng dust blocking at friction loss. Ang sobrang matigas na materyal ay nagkakamot sa ibabaw ng baras habang ang malambot na alikabok na labi ay bumabaliktad sa epekto ng putik.

3.2 GradeⅡ dalawahang materyal na pagtutugma

Ang panlabas na scraper ay gumagamit ng mataas na tigas na A96 na binagong PU upang i-clear ang maramihang putik; ang panloob na A92 PU ay humarang sa natitirang pinong alikabok. Iniiwasan ng split groove ang mutual extrusion deformation ng dalawang bahagi ng alikabok.

3.3 GradeⅢ tatlong-layer na composite na materyal

Ang pinakalabas na cold-steel skeleton ay lumalaban sa epekto ng graba; gitnang binagong PU scraper ay nagbabalat ng makapal na putik; panloob na malambot na fluorine na naglalaman ng mga PU seal na nananatiling maliliit na silt upang maiwasan ang gasgas ng baras.

IV. Na-optimize na Dust Groove at End Cap Structure

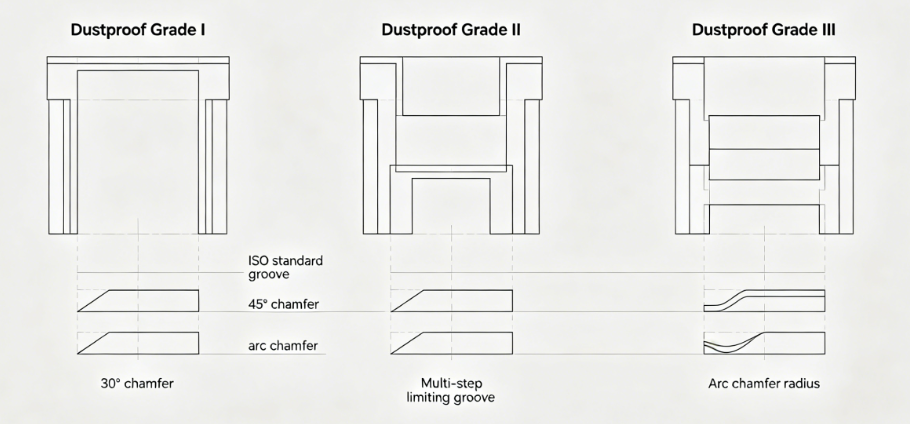

4.1 Tiered mounting groove size na disenyo

Ang gradeⅠ ay sumusunod sa ISO6195 standard groove; Ang GradeⅡ ay gumagamit ng stepped groove na may outer scraper groove na pinalalim ng 1.2mm para sa imbakan ng putik; Pinipigilan ng gradeⅢ multi-step limiting groove ang axial shifting ng mga bahagi ng alikabok.

4.2 End cap chamfer optimization

30°chamfer para sa GradeⅠ; 45°para sa GradeⅡ upang mapabilis ang pag-slide ng putik; Nagdaragdag ang GradeⅢ ng outer arc chamfer upang maalis ang dead angle ng accumulation ng putik.

V. Mga Kaso ng Praktikal na Aplikasyon

5.1 Pagkukumpuni ng silindro ng trailer ng dump trailer

Isang domestic trailer factory na dating gumamit ng unibersal na solong alikabok, 42% taunang reklamo sa pagtagas. Pagkatapos ng gradong pag-upgrade: ang mga trailer ng kalsada ay nagpapanatili ng GradeⅠ, ang mga dumper sa bukid ay gumagamit ng GradeⅡ, ang mga sasakyang palayan ay naglalapat ng GradeⅢ. Binabawasan ng isang taong follow-up ang premature failure rate sa ibaba 7%.

5.2 Pagpapabuti ng maliit na excavator auxiliary cylinder

Ang mga mini excavator mud pit cylinder ay na-upgrade mula sa ordinaryong double dust hanggang sa GradeⅢ composite na istraktura, ang buhay ng serbisyo ng seal ay itinaas mula 2300h tungo sa mahigit 5800h sa ilalim ng magkaparehong working load.

VI. Konklusyon

Ang pangkalahatang pinag-isang pagsasaayos ng alikabok ay hindi maaaring umangkop sa iba't ibang polusyon sa sakahan at konstruksiyon. Ang graded dustproof na disenyo sa pamamagitan ng mud density ay epektibong binabawasan ang pagkabigo pagkatapos ng benta, binabalanse ang gastos sa produksyon at buhay ng serbisyo, nagiging pangunahing disenyo ng mga high-end na hydraulic cylinder na manufacturer.

VII. FAQ

Q1: Maaari bang magkasya ang GradeⅡ double dust sa paddy heavy mud cylinders?

A: Hindi. Kung walang anti-impact na metal frame, ang panlabas na scraper ay mabilis na napinsala ng graba; Ang kagamitan sa palay ay dapat gumamit ng GradeⅢ composite dust.

Q2: Ang mas mataas bang tigas na dust seal ay palaging mas mahusay?

A: Hindi. Ang materyal na superhard ay nakakaskas nang mabuti sa putik ngunit nakakasira ng chrome rod sa tuyong kapaligiran; ang materyal na katigasan ay dapat tumugma sa totoong gumaganang nilalaman ng putik.
