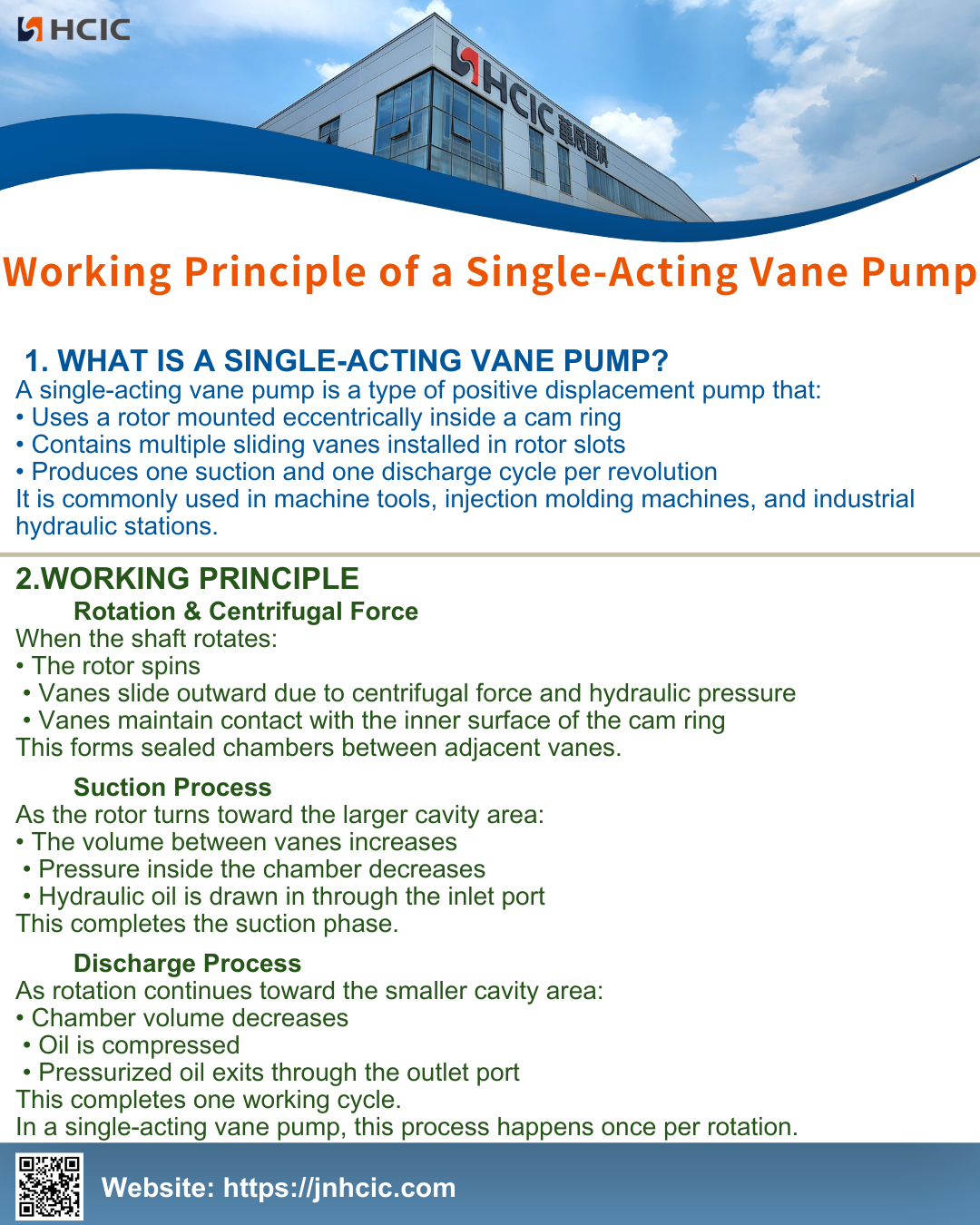

Ang mga single-acting vane pump ay malawakang ginagamit sa medium-pressure na hydraulic system dahil sa kanilang maayos na daloy ng output at stable na operasyon.
Ang pag-unawa sa kanilang prinsipyo sa pagtatrabaho ay nakakatulong sa pag-optimize ng disenyo at pagpapanatili ng system.
Ang single-acting vane pump ay isang uri ng positive displacement pump na:
• Gumagamit ng rotor na nakakabit nang sira-sira sa loob ng cam ring
• Naglalaman ng maraming sliding vane na naka-install sa mga rotor slot
• Gumagawa ng isang pagsipsip at isang ikot ng paglabas sa bawat rebolusyon
Ito ay karaniwang ginagamit sa mga machine tool, injection molding machine, at industriyal na haydroliko na istasyon.
Kapag umiikot ang baras:
• Umiikot ang rotor
• Ang mga bali ay dumudulas palabas dahil sa puwersa ng sentripugal at haydroliko na presyon
• Ang mga bali ay nagpapanatili ng pakikipag-ugnayan sa panloob na ibabaw ng cam ring
Ito ay bumubuo ng mga selyadong silid sa pagitan ng mga katabing vanes.
Habang lumiliko ang rotor patungo sa mas malaking lugar ng cavity:
• Ang volume sa pagitan ng mga vanes ay tumataas
• Bumababa ang presyon sa loob ng silid
• Ang hydraulic oil ay inilalabas sa pamamagitan ng inlet port
Kinukumpleto nito ang yugto ng pagsipsip.
Habang nagpapatuloy ang pag-ikot patungo sa mas maliit na lugar ng lukab:
• Bumababa ang volume ng chamber
• Ang langis ay pinipiga
• Lumalabas ang may presyon ng langis sa pamamagitan ng outlet port
Nakumpleto nito ang isang siklo ng pagtatrabaho.
Sa isang single-acting vane pump, ang prosesong ito ay nangyayari isang beses sa bawat pag-ikot.
