Suriin ang mga dimensyon ng catalog ng Model 520 power hoist at suriin ang frame space, mounting geometry at service clearance bago ang isang dump-trailer project.

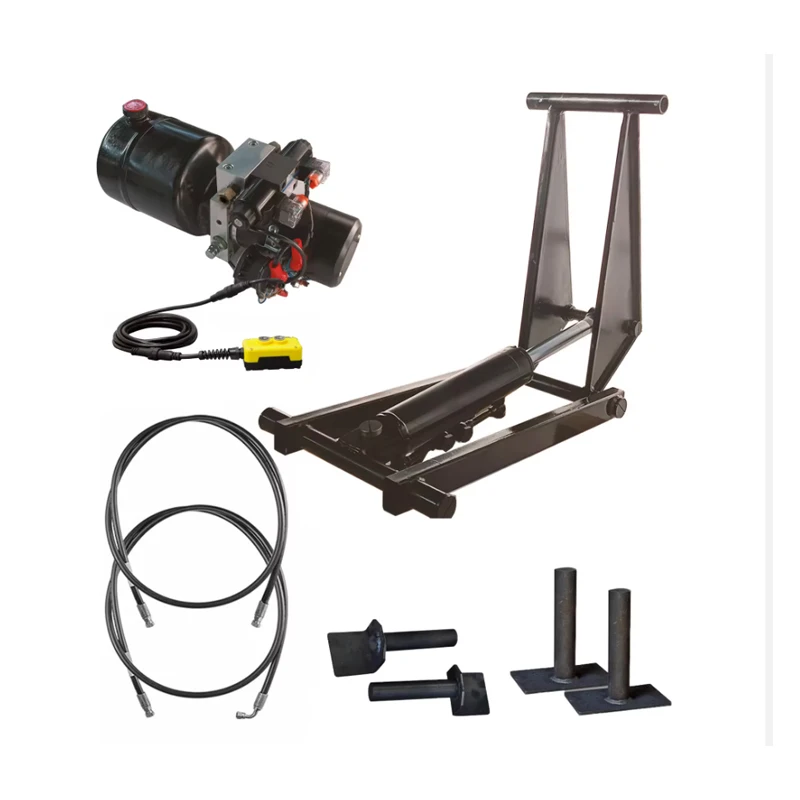

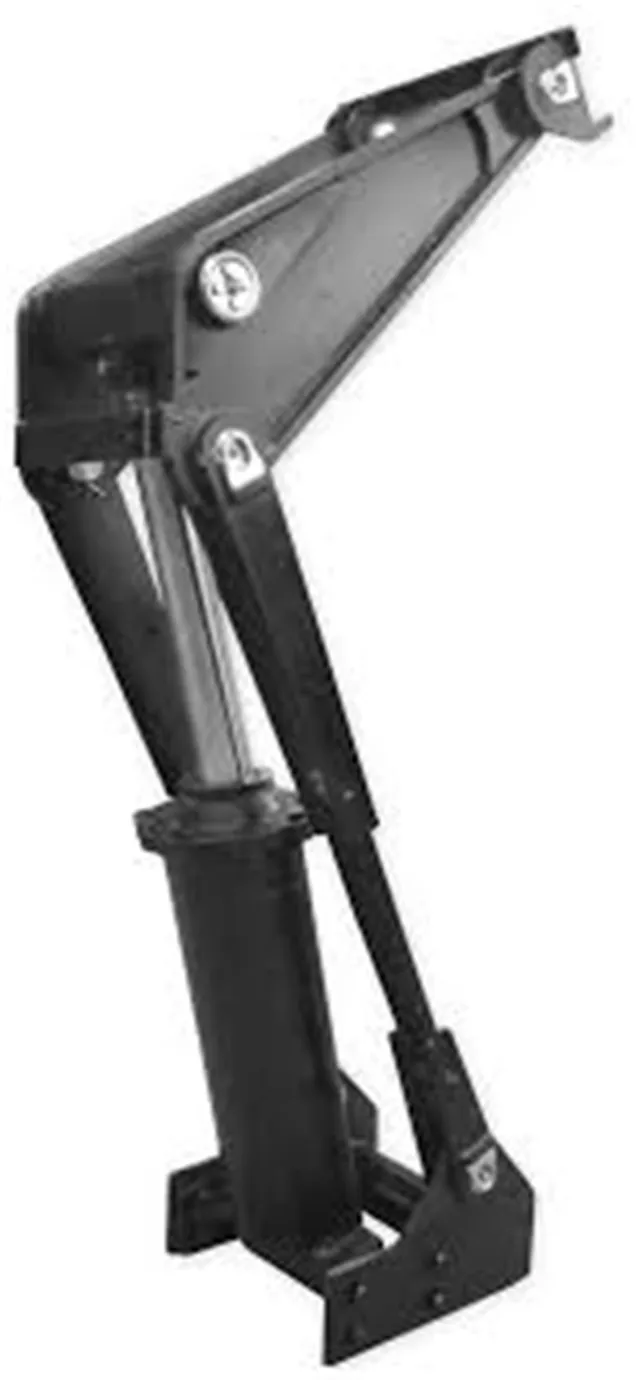

Ang Model 520 power hoist ay isang compact lifting component na nakalista sa ibinigay na American Power Hoists catalog. Para sa isang tagabuo ng dump-trailer o kapalit na mamimili, ang unang tanong ay hindi lamang kung ang isang hoist ay makakaangat. Ito ay kung ang hoist ay umaangkop sa magagamit na espasyo ng frame, pivot arrangement at path ng paggalaw.
Ang pahina ng Modelo 520 ay nagbibigay ng pitong dimensyon na sanggunian, mula A hanggang G. Ang mga dimensyong ito ay nagbibigay ng panimulang punto ng engineering para sa pagsuri sa sobre ng pag-install bago ang istraktura ng trailer, hydraulic circuit at mga detalye ng pag-mount ay pinal.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | 520 |
| Kategorya ng produkto | Power hoist |
| Dimensyon A | 24.00 in |
| Dimensyon B | 28.25 in |
| Dimensyon C | 19.25 in |
| Dimensyon D | 5.00 in |
| Dimensyon E | 47.63 in |
| Dimensyon F | 16.25 in |
| Dimensyon G | 11.75 in |
Ang mga halagang ito ay na-transcribe mula sa pahina ng katalogo ng Model 520. Dapat suriin ang orihinal na drawing at ang aktwal na sukat ng trailer ng customer bago ang pag-apruba sa produksyon.

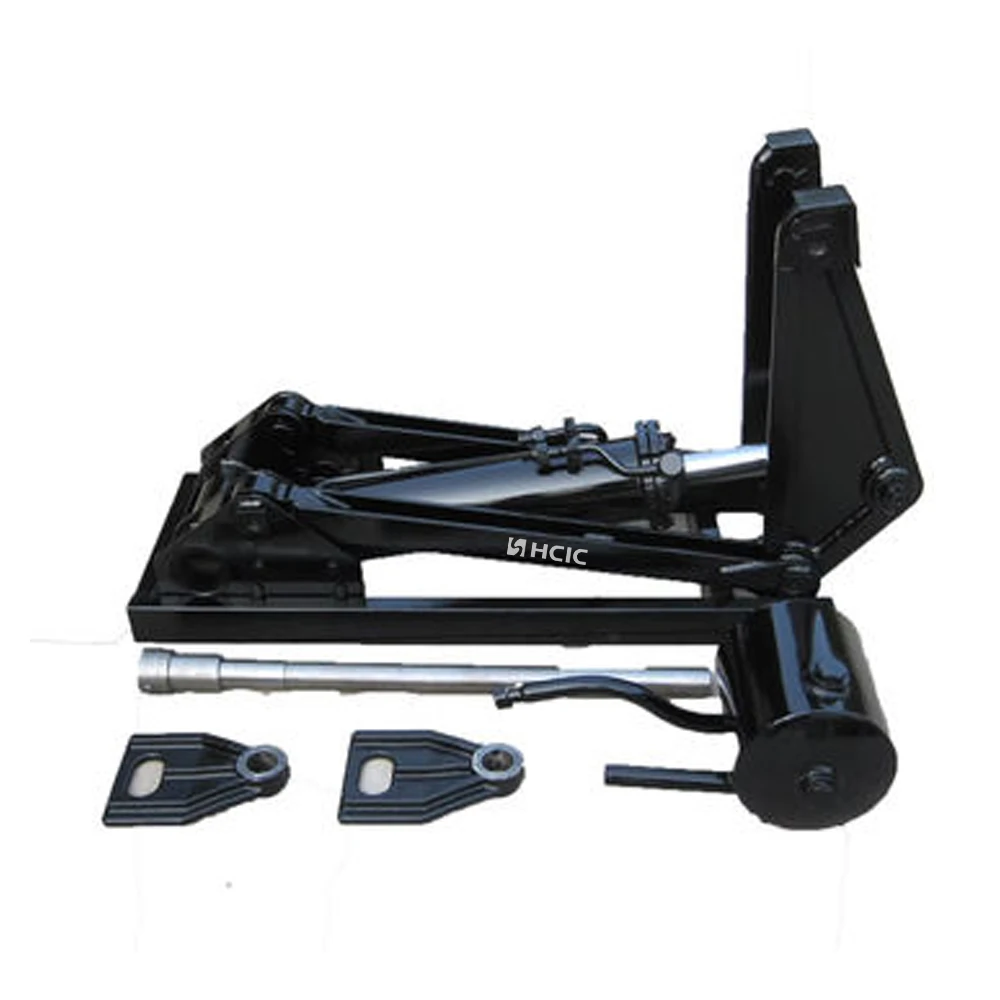

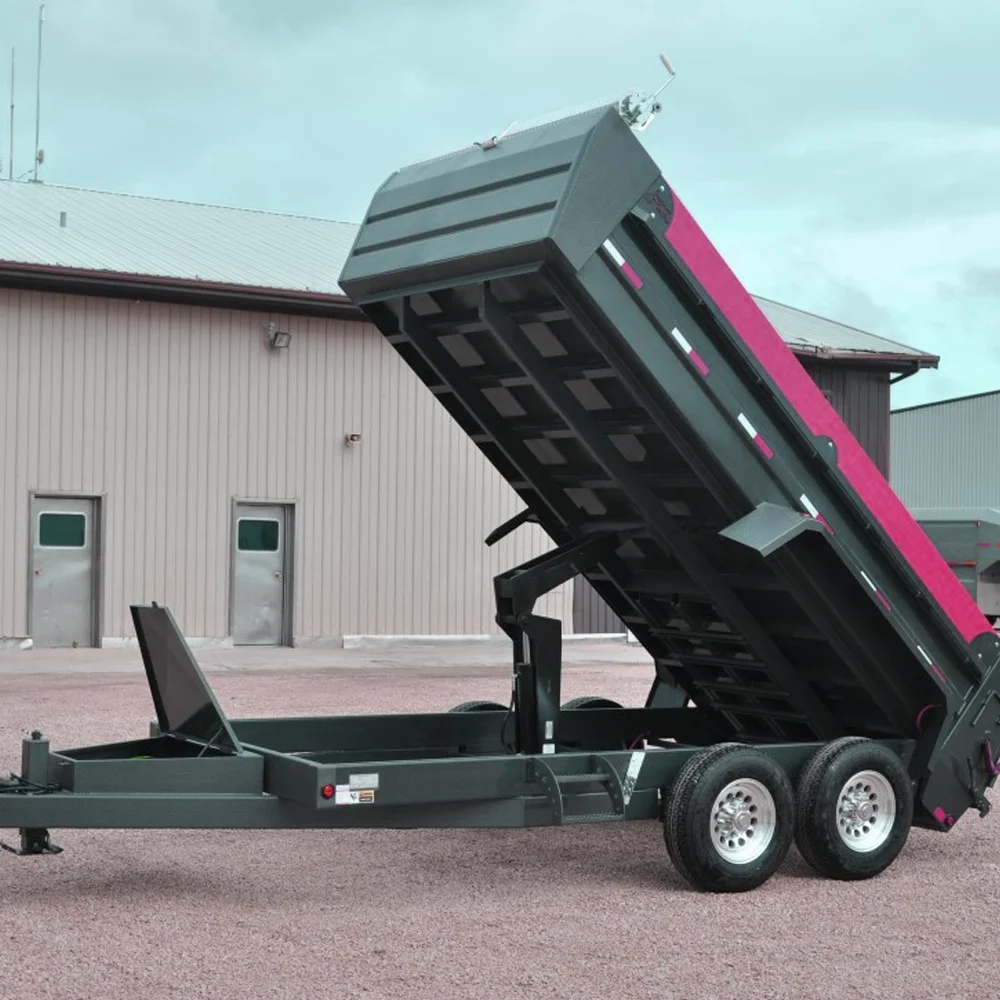

Ang isang dump-trailer lifting system ay gumagalaw sa isang nagbabagong anggulo. Ang puwang na magagamit kapag ang katawan ay sarado ay hindi palaging ang parehong espasyo na magagamit sa panahon ng pag-aangat. Ang hoist ay dapat maupo sa loob ng frame, kumonekta nang tama sa sumusuportang istraktura at manatiling malinaw sa gumagalaw na katawan sa buong cycle.
Para sa kadahilanang ito, dapat suriin ang Model 520 power hoist bilang bahagi ng kumpletong pagsasaayos ng pag-angat sa halip na bilang isang nakahiwalay na bahagi. Ang katawan ng trailer, rear hinge, front mounting structure at hydraulic connections lahat ay nakakaimpluwensya sa panghuling fitment.
Ang mga sukat ng A, B at C ay kapaki-pakinabang kapag inihahambing ang hoist sa magagamit na espasyo sa pagitan ng trailer frame at dump body. Sukatin muna ang trailer sa saradong posisyon nito, pagkatapos ay suriin ang daanan ng paggalaw habang nagsisimulang tumagilid ang katawan.
Ang static na pagsukat lamang ay maaaring makaligtaan ng interference sa mga crossmember, bracket, hose o sa ilalim ng katawan. Ang pinakaligtas na pagsusuri ay gumagamit ng isang dimensyon na pagguhit o mga larawang may markang mga pangunahing distansya.
Ang mga sanggunian sa D, F at G ay nakakatulong sa mamimili na ihambing ang hoist sa mga nakaplanong support plate, mga lokasyon ng pin at pagpapatibay ng frame. Ang mga halagang ito ay hindi dapat gamitin upang magparami ng kumpletong disenyo ng pag-mount nang walang orihinal na pagguhit at mga sukat ng proyekto.
Dapat ilipat ng mounting structure ang lifting reaction sa trailer frame. Ang kapal ng bracket, pagkakahanay ng pin at disenyo ng weld ay nangangailangan ng hiwalay na pagsusuri sa engineering.
Inililista ng catalog ang dimensyon E bilang 47.63 pulgada para sa Modelo 520. Mahalaga ang pagsukat na ito kapag ang isang trailer ay may limitadong haba ng pag-install o kapag ang hoist ay dapat na nakaposisyon sa paligid ng mga kasalukuyang miyembro ng frame.
Suriin ang dimensyong ito kasama ang posisyon ng saradong katawan, lokasyon ng bisagra at espasyo sa pag-access sa serbisyo. Mag-iwan ng lugar para sa inspeksyon at haydroliko na koneksyon sa halip na magdisenyo ng pag-install sa paligid ng isang sukat na walang praktikal na access.
Ang Model 520 power hoist ay angkop sa dump-trailer lifting-system na mga talakayan kung saan ang mamimili ay nangangailangan ng isang tinukoy na sanggunian ng catalog at isang dimensional na batayan para sa pagsusuri ng fitment. Ito ay maaaring isaalang-alang para sa OEM trailer build, kapalit na proyekto at system redesigns, napapailalim sa kumpirmasyon ng kumpletong mekanikal at hydraulic arrangement.
Ang ibinigay na pahina ng katalogo ng Model 520 ay naglilista ng mga dimensional na sanggunian ngunit hindi nagbibigay ng na-verify na kapasidad, halaga ng working-pressure, bilang ng buhay ng serbisyo o sertipikasyon para sa modelong ito. Dapat kumpirmahin ang mga detalyeng iyon para sa aktwal na proyekto sa halip na mahihinuha mula sa numero ng modelo.
Dapat kasama sa isang kapaki-pakinabang na pagtatanong ng Model 520 power hoist ang:
- Uri ng trailer at mga sukat ng dump-body
- Magagamit na espasyo sa pagitan ng frame at katawan
- Posisyon ng bisagra sa likuran at mga mounting point sa harap
- Mga pin center at mga sukat ng bracket
- Sarado at gumaganang mga posisyon ng dump body
- Umiiral na bomba, balbula, hose at kontrol, kung ito ay kapalit
- Mga larawan o isang dimensyon na pagguhit ng kasalukuyang pag-install
- Kinakailangan ang pagkakasunud-sunod ng pag-aangat at kapaligiran sa pagpapatakbo
Ang impormasyong ito ay nagpapahintulot sa supplier na talakayin ang kaangkupan nang hindi hinuhulaan ang mga nakatagong detalye ng istruktura.
Ang Model 520 power hoist ay dapat piliin sa pamamagitan ng fitment review sa halip na ang model-number matching lang. Ang mga dimensyon ng catalog nito—lalo na ang 47.63-inch E dimensyon, 24.00-inch A na dimensyon at 11.75-inch na G na dimensyon—ay nagbibigay ng isang kapaki-pakinabang na panimulang punto para sa pagsuri ng pag-install ng dump-trailer.
Para sa tumpak na panipi, ipadala ang trailer drawing, mounting measurements at umiiral na hydraulic information sa HCIC. Ang huling desisyon ay dapat na nakabatay sa kumpletong pag-aayos ng pag-aangat at ang pinakabagong teknikal na pagguhit.
Ang HCIC ay bubuo at gumagawa ng mga hydraulic cylinder at power unit para sa sasakyan at pang-industriya na aplikasyon. Para sa isang proyekto ng Model 520, maaaring suriin ng HCIC ang magagamit na impormasyon sa pag-install at tukuyin ang mga teknikal na detalye na kinakailangan para sa isang OEM o kapalit na panipi.
