Hydraulic Outrigger Cylinder

Modelo:HSG-125/75-280

HCIC high-performance hydraulic outrigger cylinder para sa mga concrete pump truck at truck crane. Bore 50mm-450mm, stroke hanggang 8000mm. Ininhinyero para sa katatagan at kaligtasan sa mabigat na konstruksyon.

Bore Diameter:
50mm - 450mm
Rod Diameter:
32mm - 280mm
Maximum Stroke:
Hanggang 8,000mm
Rated Pressure:
25 MPa - 35 MPa
Cylinder Material:
ST52-3 / 45# Bakal / 20# Bakal
Piston Rod Treatment:
Matigas na Chrome Plated / QPQ Nitrided

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga HCIC hydraulic outrigger cylinder ay custom na ginawa para sa mga pump truck at mobile crane. Sa 50–450mm bore at high-pressure resistance, naghahatid sila ng matatag na suporta sa pagkarga. Tinitigasan ng mga tungkod at mga premium na seal ang matibay, walang drift-free na performance sa mahihirap na construction site.

I. Pagtiyak ng Katatagan: Ang Papel ng Hydraulic Outrigger Cylinder

Sa mundo ng mabibigat na konstruksyon, ang katatagan ay hindi lamang isang tampok—ito ay isang kinakailangan sa pagliligtas ng buhay. Kapag ang isang konkretong pump truck ay nagpalawak ng boom nito nang higit sa 50 metro, ang mga lateral forces sa chassis ay napakalaki. Ang hydraulic outrigger cylinder ay ang pangunahing bahagi na nagdadala ng load na ito, na nakaangkla sa makina sa lupa at pinipigilan ang mga sakuna na rollover.

Sa HCIC, espesyalista kami sa "big three" ng pump truck hydraulics: boom cylinders, pumping cylinders, at outrigger cylinders. Ang aming Hydraulic Outrigger Cylinder ay inengineered upang magbigay ng ganap na tigas sa ilalim ng mataas na toneladang static load, na tinitiyak na ang iyong mga operator ay maaaring gumana nang may kumpiyansa sa anumang lugar ng trabaho.

II. Teknikal na Pagtutukoy

Ang mga parameter na ito ay kumakatawan sa hanay ng pagmamanupaktura para sa aming serye ng makinarya ng engineering, na na-verify laban sa mga teknikal na pamantayan ng HCIC 2026:

Parameter	Saklaw ng Pagtutukoy
Bore Diameter	50mm - 450mm
Diameter ng baras	32mm - 280mm
Pinakamataas na Stroke	Hanggang 8,000mm
Na-rate na Presyon	25 MPa - 35 MPa
Materyal na Silindro	ST52-3 / 45# Bakal / 20# Bakal
Paggamot ng Piston Rod	Matigas na Chrome Plated / QPQ Nitrided
Seal Package	High-pressure Polyurethane (katumbas ng Hallite/Parker)

Ang malawak na hanay ng bore (hanggang 450mm) ay nagbibigay-daan sa aming hydraulic outrigger cylinder na maitugma sa mga kagamitan mula sa maliliit na truck-mounted crane hanggang sa pinakamalaking mga concrete pump truck sa industriya.

III. Engineering para sa Kaligtasan at Kahabaan ng buhay

3.1 Integridad sa Paghawak ng Load

Ang pinaka-kritikal na kabiguan para sa isang outrigger ay "drift"—kung saan dahan-dahang binawi ang silindro sa ilalim ng pagkarga. Upang maiwasan ito, ang bawat **Hydraulic Outrigger Cylinder** na aming binuo ay idinisenyo upang ganap na maisama ang mga pilot-operated na check valve o counterbalance valve. Lumilikha ito ng isang kalabisan na hydraulic lock, na tinitiyak na ang outrigger ay nananatili nang eksakto kung saan itinakda ito ng operator para sa tagal ng pagbuhos.

3.2 Advanced na Proteksyon sa Ibabaw

Gumagawa ang mga outrigger sa dumi, putik, at konkretong tumalsik ng lugar ng konstruksyon. Ang aming mga piston rod ay sumasailalim sa isang mahigpit na proseso ng paggamot:

- Induction Hardening:Upang labanan ang mekanikal na epekto mula sa lumilipad na mga labi.

- Hard Chrome Plating:30-50 microns ng plating para sa superior wear resistance.

- Paglaban sa kaagnasan:Pagsubok sa pag-spray ng asin sa mga pamantayan ng ASTM B117 upang matiyak ang pangmatagalang tibay sa mga panlabas na kapaligiran.

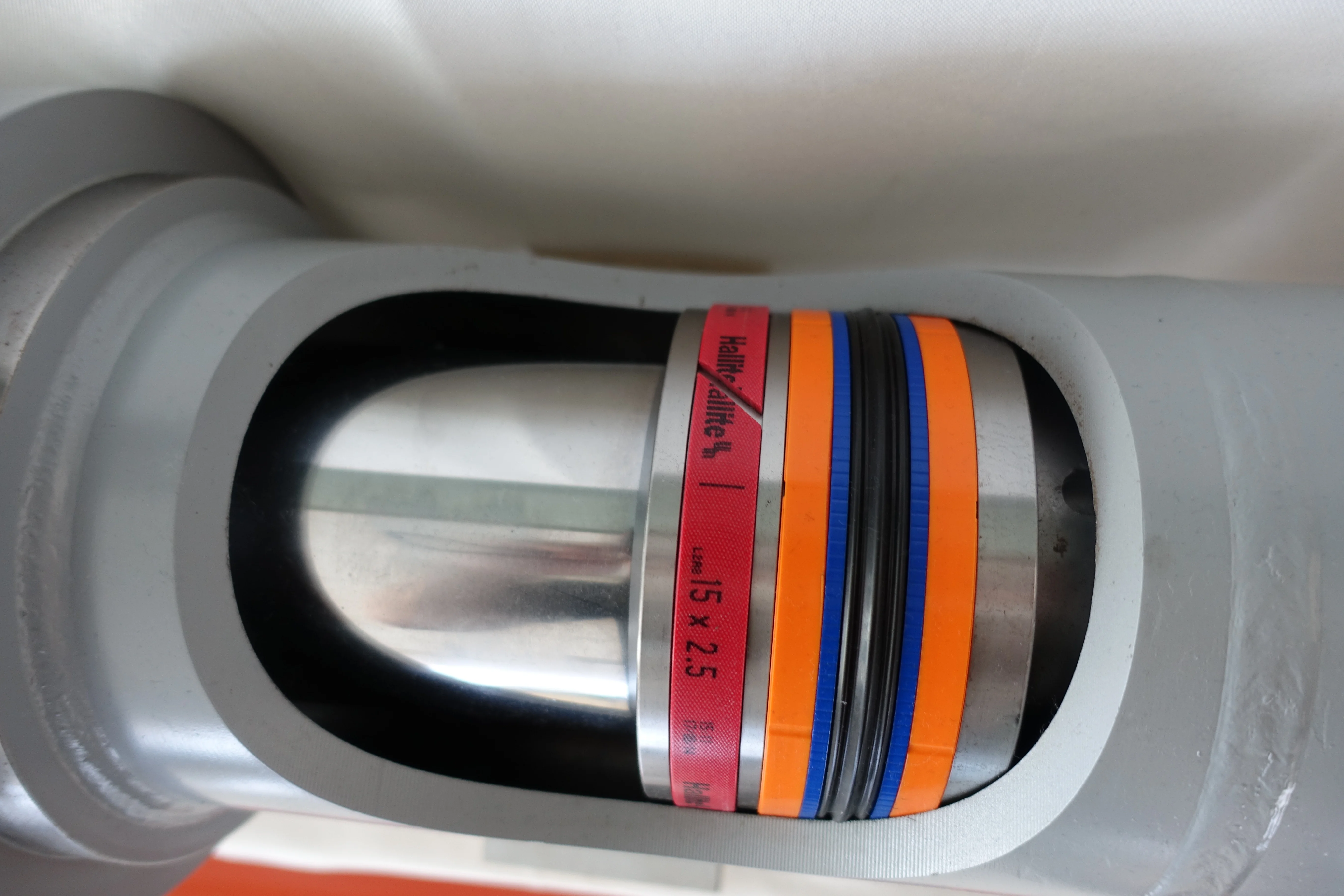

Outrigger hydraulic Cylinder

3.3 Precision Welding at Honing

Gumagamit kami ng automated na robotic welding para matiyak ang 100% penetration sa mga mounting lug at port. Ang mga interior ng barrel ay hinahasa sa isang 0.2-0.4μm na Ra finish, na binabawasan ang panloob na friction at heat buildup sa panahon ng pag-deploy.

IV. Mga Sitwasyon ng Application

- Mga Concrete Pump Truck:Front at rear outrigger system para sa katatagan sa panahon ng pumping.

- Mga Crane na Naka-mount sa Truck:Mabilis na deployment legs para sa paghawak ng load.

-Mga Aerial Work Platform:Pagpapatatag ng mga jack para sa mga high-altitude na maintenance na sasakyan.

- Mga Drilling Rig:Mga leveling cylinder para sa mga mobile drilling platform.

V. FAQ

Ang iyong mga outrigger cylinder ay tugma sa mga tatak tulad ng Putzmeister o Schwing?

Oo. AngHydraulic Outrigger Cylindermula sa HCIC ay idinisenyo upang maging direktang-angkop o katumbas ng OEM para sa mga pangunahing pandaigdigang tatak. Maaari kaming bumuo sa iyong eksaktong pin‑to‑pin at mga detalye ng port.

Maaari ka bang magbigay ng mga cylinder na may pinagsamang mga balbula?

Talagang. Maaari naming i-machine ang cylinder head upang tanggapin ang mga counterbalance valve o magbigay ng kumpletong manifold assembly bilang bahagi ng package.

Ano ang maximum load capacity para sa 450mm bore model?

Depende sa presyon ng system (hanggang sa 35 MPa), ang aming pinakamalakingHydraulic Outrigger Cylinderkayang suportahan ang mga static load na lampas sa 500 tonelada.

VI. Tungkol sa HCIC

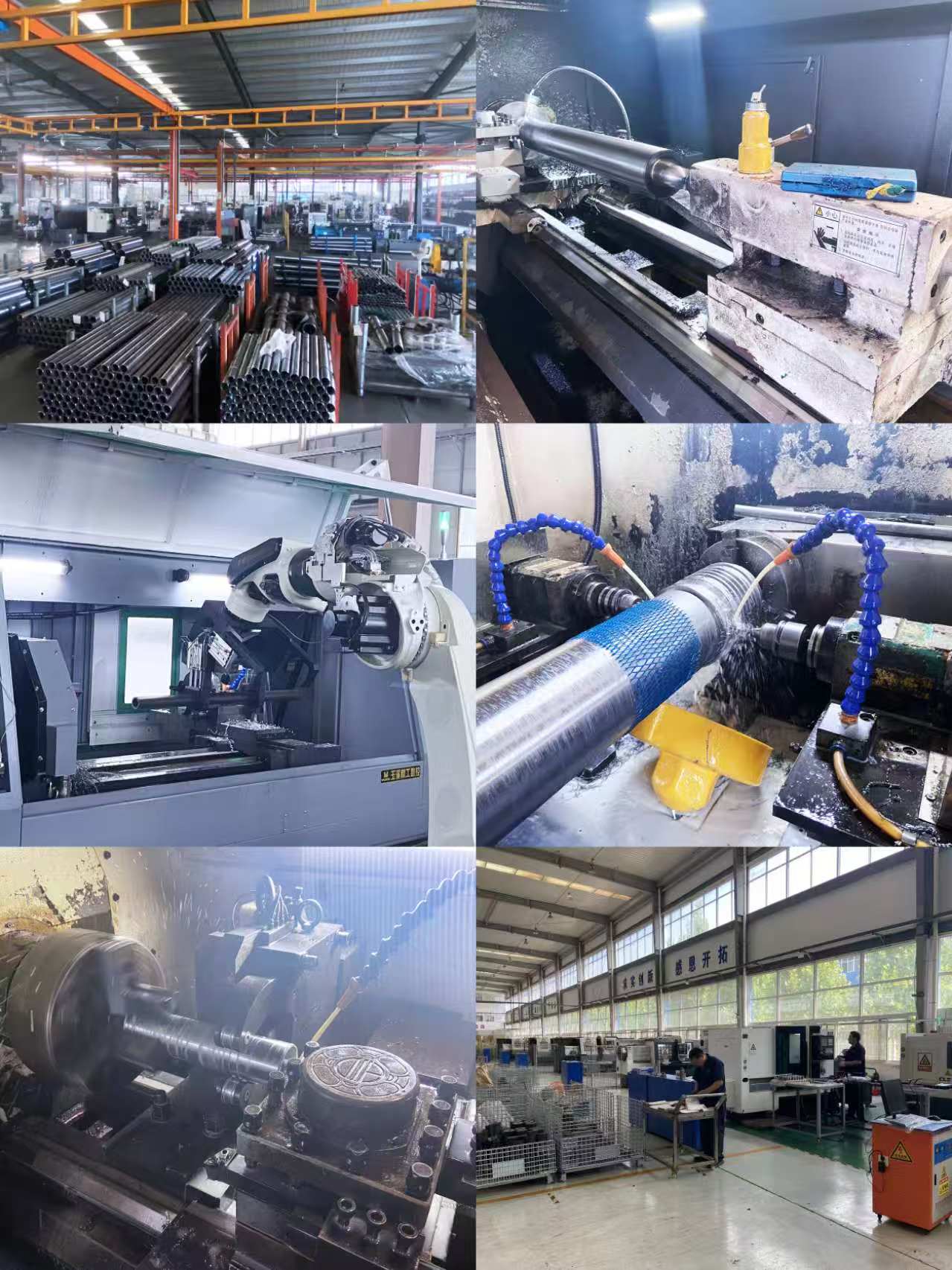

Itinatag noong 1998 sa Jinan, Shandong, ang HCIC ay lumago sa isang pandaigdigang pinuno sa mga solusyon sa haydroliko. Sa tatlong dalubhasang pabrika at dedikadong pangkat ng mahigit 300 propesyonal, kinokontrol namin ang buong proseso ng pagmamanupaktura. Mula sa pagpili ng hilaw na bakal hanggang sa huling 1.5x na pagsubok sa presyon, tinitiyak namin na ang bawat **Hydraulic Outrigger Cylinder** na umaalis sa aming planta ay handa na para sa pinakamahirap na lugar ng trabaho sa mundo.
