Hydraulic Cylinder para sa Harvester

1. Depinisyon ng Produkto at Mga Sitwasyon ng Application

1.1 Kahulugan ng Produkto

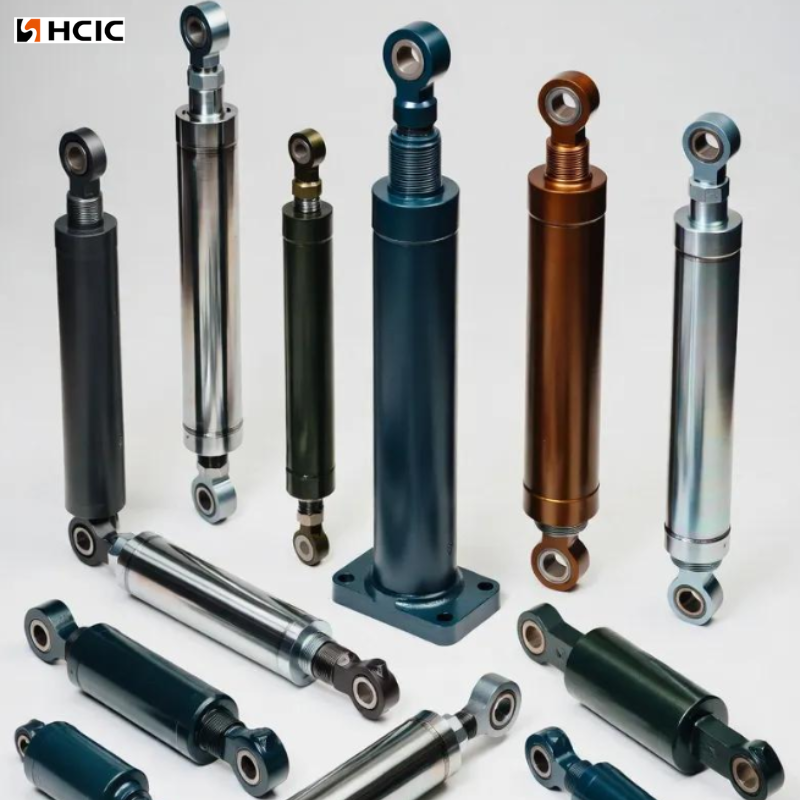

Gumagawa kami ng mga dedikadong hydraulic cylinder para sa lahat ng uri ng harvesting machine, kabilang ang mga combine harvester, corn at rice harvester. Ang mga bahaging ito ay nagko-convert ng hydraulic power sa straight-line na paggalaw, at ginawang sapat na matigas upang makayanan ang malupit na kondisyon sa pagtatrabaho sa mga sakahan. Kino-convert nito ang hydraulic pressure sa linear na mekanikal na puwersa upang himukin ang mga kritikal na gumagalaw na bahagi sa harvester.

Hindi tulad ng mga pang-industriya na silindro ng pangkalahatang layunin, ito ay ininhinyero para sa mataas na panginginig ng boses, mabigat na alikabok, putik, malawak na pagbabago ng temperatura at mahabang oras na patuloy na operasyon sa mga bukid. Mga pangunahing katangian: matatag na paggalaw ng mababang bilis, malakas na resistensya sa epekto, maaasahang sealing, at mahabang buhay ng pagkapagod.

1.2 Mga Sitwasyon ng Aplikasyon

Ang hydraulic cylinder na ito ay perpektong tumugma sa mga pangunahing modelo ng harvester para sa malakihang komersyal na mga sakahan sa North America, Europe, Australia at Southeast Asia, na umaangkop sa mga lokal na malalaking lugar na mechanized na operasyon ng pag-aani:

Karaniwang mga posisyon:

• Header lifting cylinder:Inilapat sa pag-aani ng butil sa malalawak na patag na bukid sa United States, Canada at Australia. Nababaluktot nitong inaayos ang taas ng pagputol upang umangkop sa hindi pantay na lupa sa bukid at iba't ibang taas ng paglago ng pananim, na binabawasan ang pagkawala ng butil sa malakihang patuloy na pag-aani.
• Silindro ng pagsasaayos ng reel:Angkop para sa European wheat at barley harvesting scenario, pag-optimize ng crop feeding angle upang malutas ang pagbabara sa pagpapakain na dulot ng siksik na pagtatanim ng pananim sa ibang bansa na may mataas na ani.
• Silindro sa pagbabawas ng tangke ng butil:Idinisenyo para sa malalaking harvester na ginagamit sa American corn at soybean farms, na sumusuporta sa madalas na high-speed unloading operations para mapahusay ang pangkalahatang kahusayan sa pag-aani para sa malawak na lugar na sakahan.
• Threshing gap adjustment cylinder:Iangkop sa diversified crop harvesting sa European mixed planting areas, pagsasaayos ng threshing clearance para sa trigo, palay, mais at soybeans upang matugunan ang mga lokal na pangangailangan sa multi-crop rotation harvesting.
• Chassis leveling cylinder:Malawakang ginagamit sa maburol na bukirin sa Timog Europe at Timog-silangang Asya, pinapanatili ang mga harvester na matatag sa mga sloped field at tinitiyak ang normal na operasyon sa kumplikadong lupain sa ibang bansa.

2. Mga Parameter ng Teknikal na Pagtutukoy

2.1 Talahanayan ng Parameter

3. Proseso ng Materyal at Paggawa

3.1 Pangunahing Materyales

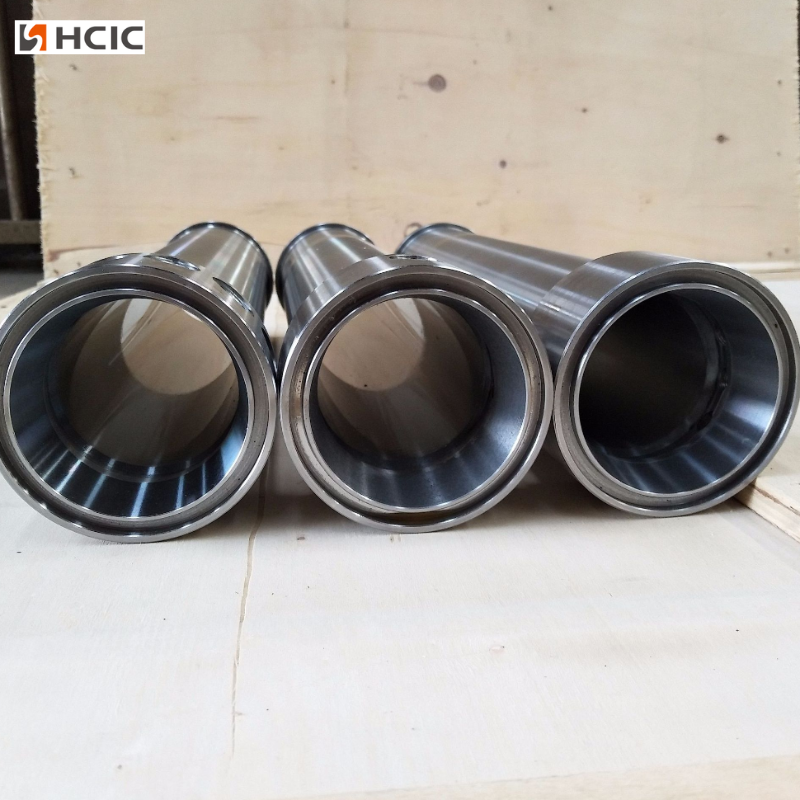

• Cylinder barrel: 27SiMn o 45# seamless steel pipe (GB/T 8713-2018). Mataas na lakas ng makunat, mahusay na weldability, paglaban sa presyon hanggang sa 40 MPa.
• Piston rod: 45Cr / 40Cr medium-carbon alloy steel.
• oQuenched + tempered (HRC 28–34) para sa tigas at impact resistance.
• oSurface hard chrome plating (25–30 μm), HV ≥800, anti-rust, anti-wear, mud-resistant.
• Piston at guide bushing: Cast iron + ductile iron, wear-resistant, magandang fit sa mga seal.
• Set ng seal: Mga imported na composite seal: FKM main seal + HNBR dust seal + PTFE wear ring. Lumalaban sa mataas na temperatura, maputik na tubig, at madalas na kapalit.

3.2 Mga Pangunahing Proseso

1.Barrel inner honing:Precision honing to Ra ≤0.4 μm, mirror surface, low friction, walang oil leakage, long seal life.

2.Rod grinding at hard chrome plating:Tinitiyak ng CNC grinding ang straightness ≤0.1 mm/m; awtomatikong chrome plating line para sa pare-parehong kapal at pagdirikit.

3. Welding:Full-penetration CO₂ welding sa mga end cap at clevises; non-destructive testing (UT/MT) para sa mga kritikal na welds.

4.Assembly at pagsubok:

• Cleanroom assembly upang maiwasan ang alikabok na pumasok sa
• 100% pressure test: 31.5 MPa hold pressure sa loob ng 3-5 minuto, walang leakage, walang permanenteng deformation.

5. Surface treatment:Shot blasting + two-component anti-corrosion paint, salt spray resistance ≥500 na oras, na angkop para sa pangmatagalang paggamit ng sakahan sa labas.

4. Mga Halimbawa ng Aplikasyon sa Industriya

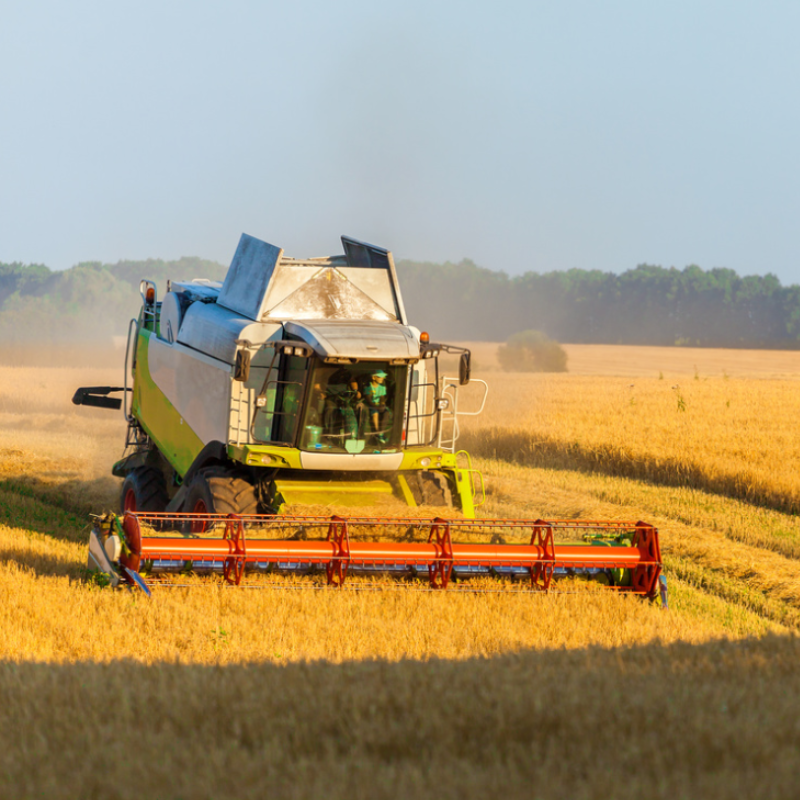

Kaso 1 – Combine Harvester ng Wheat/Rice

• Cylinder: 50/25-250 mm double-acting para sa header lift; 63/32-400 mm para sa pagbabawas ng tangke ng butil.
• Kondisyon sa pagtatrabaho: 12–14 na oras/araw na tuluy-tuloy na operasyon sa panahon ng pag-aani; ambient temp 35–40 ℃, mabigat na alikabok, paminsan-minsang maputik na tubig.
• Pagganap: Matatag na pag-aangat, walang stuck; rate ng pagtagas <0.5% sa 1,000 oras; epektibong binabawasan ang pagkawala ng ani sa ≤2%.

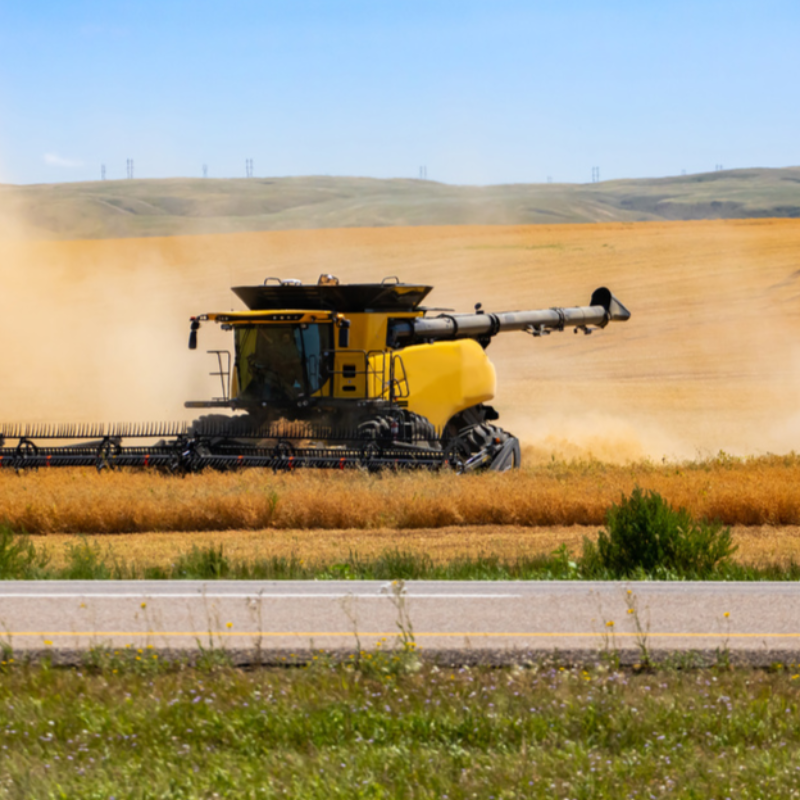

Kaso 2 – Mang-aani ng Mais

• Silindro: 63/32-320 mm para sa pag-angat ng header; 50/25-200 mm para sa mekanismo ng pagbabawas ng tainga.
• Kondisyon sa pagtatrabaho: Madalas na epekto, mataas na panginginig ng boses, maalikabok na mga tangkay ng mais, temperatura pababa sa -15 ℃ sa unang bahagi ng tagsibol.
• Pagganap: Lumalaban sa pagkarga ng epekto na 2–3× na na-rate na presyon; magandang pagganap sa mababang simula; ang buhay ng serbisyo ay umabot sa 3,500–4,500 na oras sa ilalim ng normal na pagpapanatili.

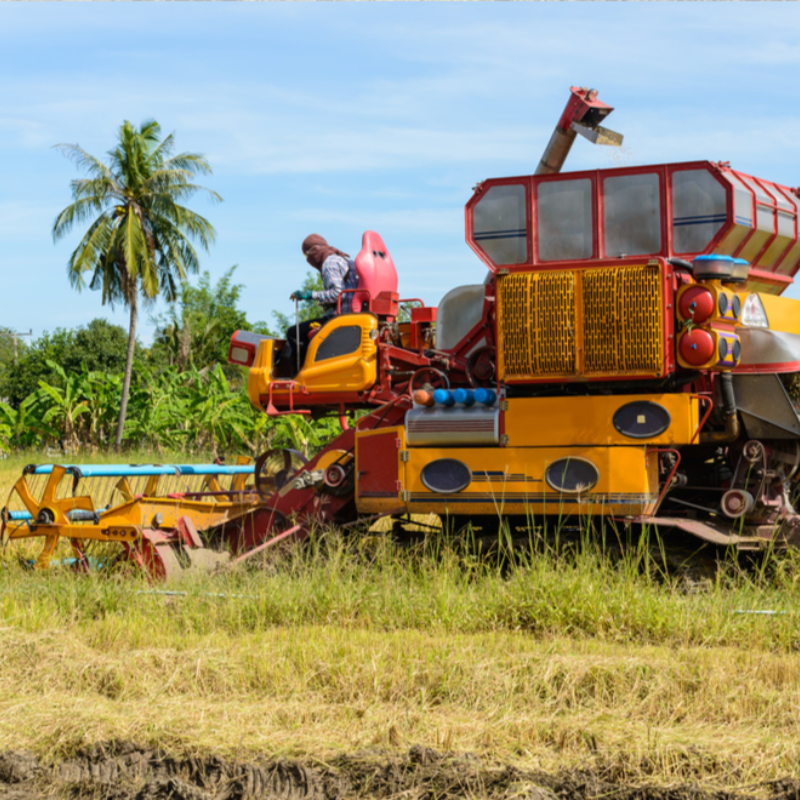

Case 3 – Maliit na Hillside Harvester

• Cylinder: 40/20-150 mm compact double-acting cylinder para sa body leveling at header control.
• Kondisyon sa pagtatrabaho: Makitid na bukid, madalas na pagliko, maputik na kalsada, mataas na kahalumigmigan sa buong taon.
• Pagganap: Compact size, flexible action; magandang sealing sa mahalumigmig/maputik na kapaligiran; madaling pagpapanatili sa site.

5. FAQ

（1）Q: Ang hydraulic cylinder ba na ito ay angkop para sa lahat ng brand ng harvester?

A: Ang mga karaniwang modelo ay angkop sa karamihan ng mga pangunahing taga-ani. Sinusuportahan din namin ang customized na laki at mga sukat ng pag-install para sa mga espesyal na kagamitan.

（2）Q: Gaano katagal ang buhay ng serbisyo sa ilalim ng normal na paggamit?

A: Sa ilalim ng karaniwang mga kondisyon sa pagtatrabaho, ang normal na buhay ng serbisyo ay maaaring umabot ng higit sa 2000 oras ng pagtatrabaho. Ang regular na pagpapalit at paglilinis ng langis ay maaaring higit pang pahabain ang buhay ng serbisyo nito.

（3）T: Ano ang dapat kong gawin kung ang pagtagas ng langis ay nangyayari habang ginagamit?

A: Ang pagtagas ng langis ay kadalasang sanhi ng pagtanda o pagkasira ng mga sealing ring. Palitan lang ang katugmang sealing kit, hindi na kailangang palitan ang buong silindro.

（4）T: Maaari ba itong gumana nang normal sa mababang temperatura ng taglamig?

A: Oo. Ang produkto ay nasubok para sa mababang temperatura na pagtutol sa loob ng -20 ℃. Inirerekomenda na gumamit ng mababang temperatura na haydroliko na langis sa malamig na lugar para sa mas mahusay na pagganap.
