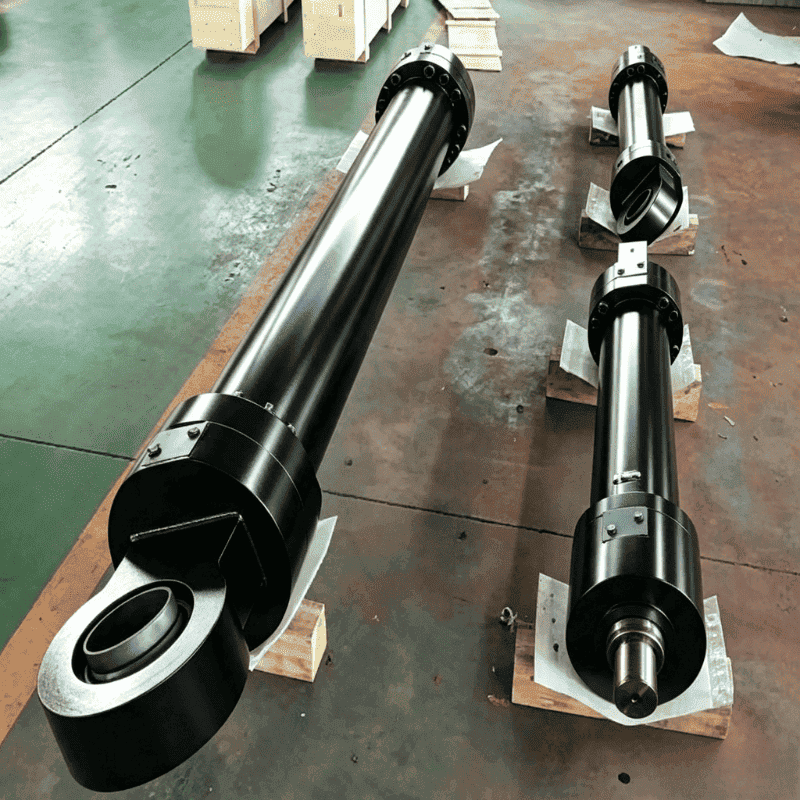

HCIC hydraulic cylinder para sa beam pumping unit. Compact hydraulic actuation na may nako-customize na daloy, pressure, medium, dimensyon at mga paraan ng kontrol para sa hinihingi na mga application ng oilfield.
Actuation:
Hydraulic linear na paggalawFlow rate:
Na-customize sa kinakailangan ng proyektoWorking pressure:
Na-customize sa kinakailangan ng proyektoHydraulic medium:
Na-customize sa kinakailangan ng proyektoDimensions:
Na-customize sa pag-install at mga kinakailangan sa tungkulinGumagana ang hydraulic cylinder para sa beam pumping unit bilang linear actuator sa loob ng hydraulic pumping system para sa oil-production equipment. Ang silindro ay nagko-convert ng hydraulic pressure sa kinokontrol na linear na paggalaw. Pinapalitan o dinadagdagan ng paggalaw na iyon ang mekanikal na pagkilos na ginagamit sa kumbensyonal na beam-pumping equipment.
Ang punto ay compact power. Maaaring ilagay ng hydraulic pumping system ang actuator, control circuit at power source sa isang mas maliit na kaayusan kaysa sa tradisyonal na beam-pumping mechanism. Maaari din nitong i-regulate ang paggalaw sa pamamagitan ng hydraulic pressure at daloy sa halip na umasa sa isang nakapirming mekanikal na paggalaw.
Para sa isang bumibili ng oilfield, ang tanong sa produkto ay hindi lang "gaano karaming puwersa ang nagagawa ng silindro?" Ang mga totoong tanong ay mas praktikal: Maaari bang tumugma ang silindro sa pumping cycle? Maaari bang kontrolin ng hydraulic circuit ang bilis nito? Maaari bang pangasiwaan ng sealing system ang napiling fluid at panlabas na kondisyon? Maaari bang baguhin ng supplier ang mga dimensyon o paraan ng pagkontrol kapag ang layout ng wellsite ay hindi karaniwan?
Ipinoposisyon ng HCIC ang produktong ito bilang isang nako-customize na oil pumping hydraulic cylinder para sa mga hydraulic pumping system na partikular sa proyekto.
Ang HCIC catalog ay nagpapakita ng oil pumping hydraulic cylinder bilang bahagi ng isang espesyal na gamit na hydraulic solution. Ang eksaktong silindro ay naka-configure sa paligid ng pumping system sa halip na pinili mula sa isang unibersal na sukat.
| Item ng Disenyo | Diskarte sa Configuration ng HCIC |
|---|---|
| Uri ng produkto | Oil pumping hydraulic cylinder |
| Pangunahing aplikasyon | Hydraulic pumping system para sa paggawa ng langis |
| Actuation | Hydraulic linear na paggalaw |
| Rate ng daloy | Na-customize sa kinakailangan ng proyekto |
| Presyon sa pagtatrabaho | Na-customize sa kinakailangan ng proyekto |
| Hydraulic medium | Na-customize sa kinakailangan ng proyekto |
| Mga sukat | Na-customize sa pag-install at mga kinakailangan sa tungkulin |
| Pamamaraan ng kontrol | Na-customize sa arkitektura ng system |
| Layunin ng system | Compact footprint, mahusay na hydraulic actuation at kontroladong operasyon |
Partikular na tinutukoy ng catalog ang flow rate, pressure, medium, mga dimensyon at mga paraan ng kontrol bilang mga item sa pag-customize. Ito ang mga halagang dapat ibigay ng isang pangkat ng engineering bago ang pagsipi.
Ang isang kumbensyonal na beam-pumping arrangement ay gumagamit ng mekanikal na istraktura upang magpadala ng paggalaw. Maaaring ilagay ng hydraulic arrangement ang power unit at actuator kung saan pinapayagan ang layout ng kagamitan. Ang hydraulic cylinder para sa beam pumping unit ay nangangailangan lamang ng tamang mounting point, hydraulic connections at working clearance.
Mahalaga iyon sa mga proyekto ng pag-retrofit. Ang umiiral na wellsite equipment ay bihirang nagbibigay sa isang engineer ng ganap na bukas na layout. Ang isang custom na oil pumping hydraulic cylinder ay maaaring idisenyo sa paligid ng magagamit na espasyo sa halip na pilitin ang buong pag-install na sumunod sa isang karaniwang frame.
Ang haydroliko na paggalaw ay kinokontrol sa pamamagitan ng daloy at presyon. Ang daloy ay nakakaapekto sa bilis ng actuator. Tinutukoy ng presyon ang puwersa na magagamit sa silindro at ang setting ng proteksyon para sa circuit. Ang paghihiwalay na iyon ay nagbibigay sa taga-disenyo ng system ng higit na kontrol sa ikot ng pumping kaysa sa isang nakapirming mekanikal na drive.
Nagbibigay din ito sa operator ng isang praktikal na paraan upang ayusin ang makina para sa iba't ibang mga kondisyon sa pagpapatakbo. Ang anumang pagsasaayos ay dapat manatili pa rin sa loob ng naaprubahang presyon, daloy at mga limitasyon ng temperatura ng kumpletong sistema.
Kinikilala ng HCIC catalog ang mataas na kahusayan sa enerhiya bilang isang bentahe ng hydraulic pumping system. Ang kapaki-pakinabang na tanong sa engineering ay kung saan nagmumula ang kahusayan na iyon: dapat na tumugma ang pump, valve arrangement, laki ng actuator at control strategy. Ang isang napakalaking bomba o mahinang nakatutok na setting ng relief ay nag-aaksaya ng enerhiya bilang init.
Para sa kadahilanang iyon, hinihiling ng HCIC ang rate ng daloy ng proyekto at presyon bago kumpirmahin ang pagsasaayos ng silindro. Ang silindro ay hindi maaaring piliin nang nakapag-iisa mula sa haydroliko na pinagmumulan ng kapangyarihan.
Ang puwersa ng silindro ay tinutukoy ng haydroliko na presyon na kumikilos sa lugar ng piston. Ang isang mas malaking bore ay nagbibigay ng higit na puwersa sa parehong presyon, ngunit nangangailangan din ito ng mas maraming hydraulic oil bawat yunit ng stroke. Binabago nito ang mga kinakailangan sa daloy ng bomba at bilis ng pag-ikot.
Samakatuwid, ang tamang bore ay isang desisyon ng system. Dapat itong suriin laban sa kinakailangang pagkarga, magagamit na kapasidad ng bomba, target na cycle ng oras at mounting space.
Ang stroke ay ang linear na distansya na dinadaanan ng piston. Sa isang oil pumping application, ang stroke ay direktang konektado sa kinakailangang paggalaw ng pumping mechanism. Masyadong maliit na stroke ay naglilimita sa mekanikal na output. Ang sobrang stroke ay nagpapataas ng dami ng langis, haba ng pag-install at pangangailangan ng enerhiya.
Ang pagguhit ng silindro ay dapat tukuyin ang binawi na haba, pinalawig na haba, distansya ng pin-center, istilo ng pag-mount at lokasyon ng port. Pinipigilan ng mga dimensyong iyon ang isang silindro na wasto sa haydroliko ngunit pisikal na imposibleng i-install.
Ang katalogo ay nagbibigay-daan sa haydroliko daluyan na ma-customize. Ang pangangailangang iyon ay hindi dapat ituring bilang isang maliit na detalye. Ang materyal ng seal, hanay ng temperatura, pagiging tugma ng likido at kontrol sa kontaminasyon ay lahat ay nakakaapekto sa buhay ng silindro.
Dapat ibigay ng mamimili ang napiling uri ng likido, temperatura ng pagpapatakbo, inaasahang antas ng kontaminasyon at agwat ng pagpapanatili. Maaaring suriin ng HCIC ang sealing package at surface treatment para sa aktwal na system.

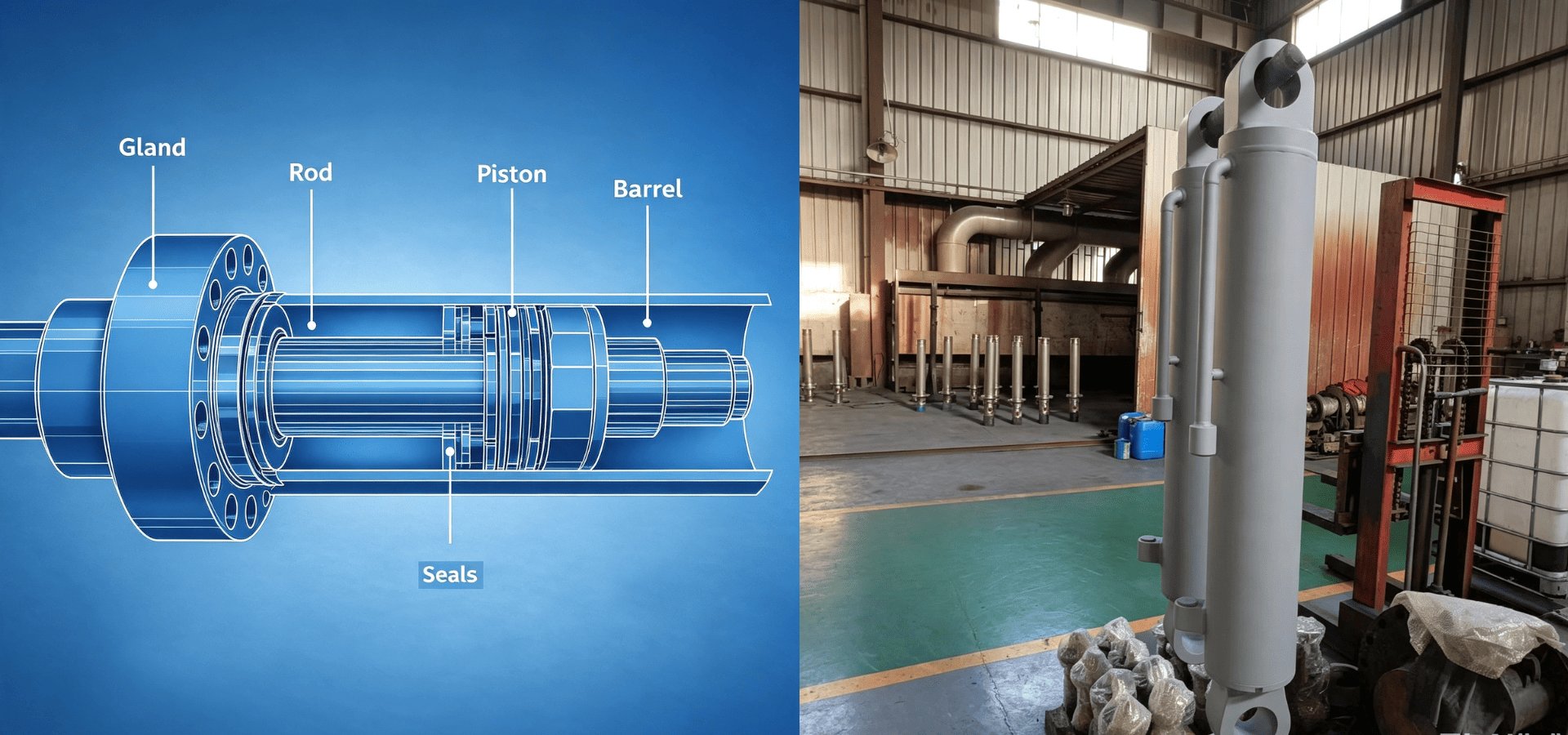

Ang baras ay nakalantad sa panlabas na kapaligiran at dumadaan sa rod seal sa bawat cycle. Ang barrel bore ay gumagabay sa piston at nagdadala ng pressure load. Ang kondisyon ng ibabaw, straightness at dimensional tolerance ay nakakaapekto sa friction, leakage at buhay ng serbisyo.

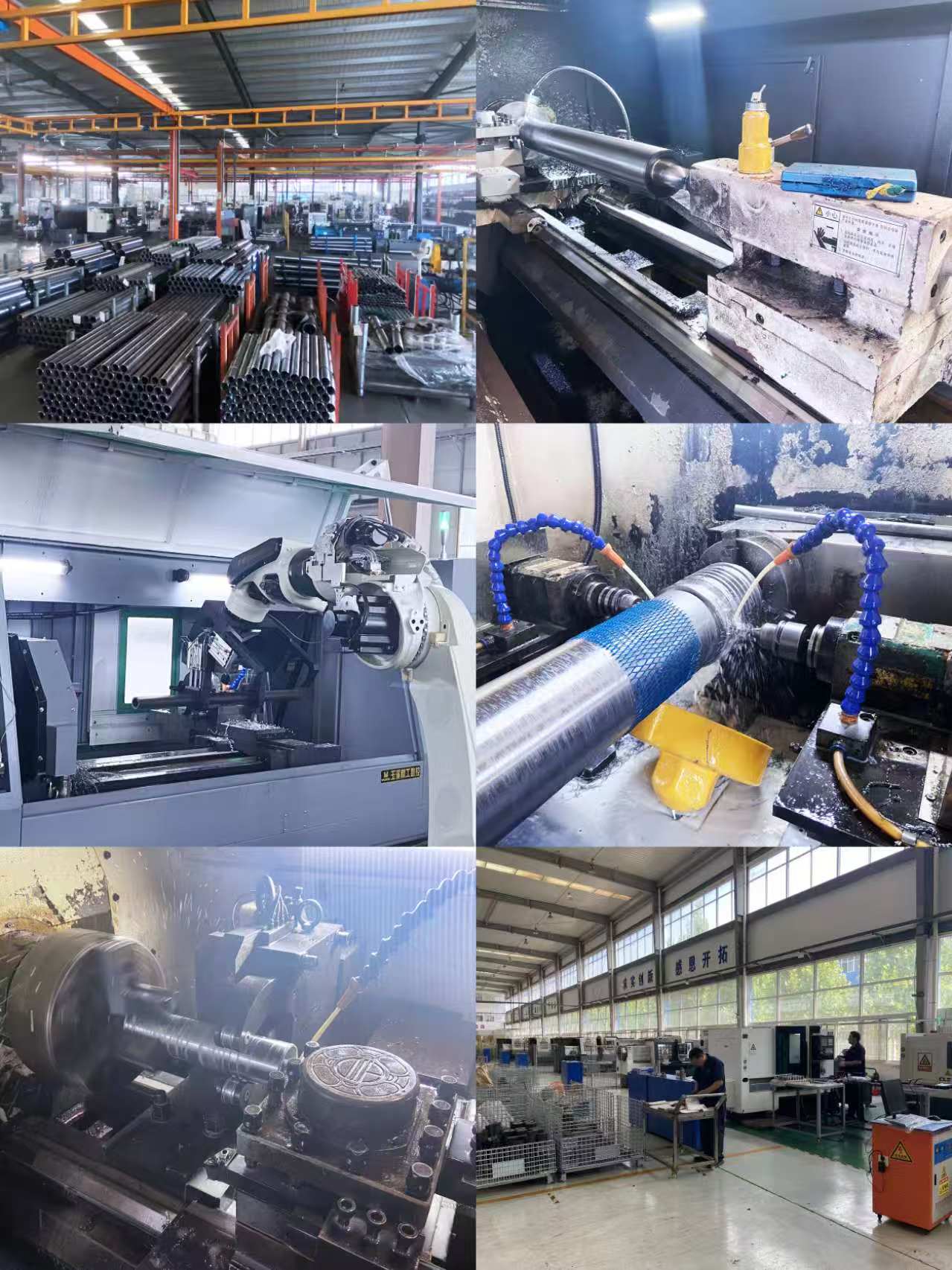

Kasama sa mga kakayahan sa pagmamanupaktura ng HCIC ang disenyo ng silindro, pagsubok at paggawa. Para sa isang custom na oil pumping hydraulic cylinder, ang panghuling surface at dimensional na mga kinakailangan ay dapat na nakasaad sa aprubadong drawing sa halip na ipaubaya sa pagpapalagay.
Ang produktong ito ay inilaan para sa mga hydraulic pumping system na ginagamit sa mga kagamitan sa paggawa ng langis. Maaaring kabilang sa mga karaniwang kondisyon ng proyekto ang:
Ang huling disenyo ay dapat kumpirmahin mula sa aktwal na wellsite duty cycle. Maaaring baguhin ng lagkit ng langis, temperatura sa paligid, dalas ng stroke, pagkakaiba-iba ng pagkarga at kontaminasyon ang tamang detalye.
Ipadala ang mga detalyeng ito kasama ang pagtatanong:
Ang isang kumpletong sheet ng data ay binabawasan ang oras ng panipi at pinipigilan ang isang mamahaling muling disenyo pagkatapos magsimula ng produksyon.
Ang HCIC ay gumawa ng mga produktong haydroliko mula noong 1998. Nakatuon ang kumpanya sa mga hydraulic cylinder at power unit at nagbibigay ng in-house na disenyo, pagsubok at produksyon para sa mga customized na hydraulic solution.
Para sa mga proyekto ng oilfield, ang kapaki-pakinabang na kalamangan ay hindi isang generic na pangako ng catalog. Ito ay ang kakayahang talakayin ang actuator kasama ang hydraulic system: ang mga sukat, presyon, daloy, daluyan at paraan ng kontrol ay sinusuri bilang isang pakete ng engineering.
- WhatsApp / Tel: +86 153 7619 8599
- Email: davidsong@mail.huachen.cc
- Website: http://jnhcic.com/
Ipadala ang data ng pumping-system at ang umiiral na pagguhit ng cylinder. Maaaring suriin ng HCIC ang aplikasyon at maghanda ng isang panipi na partikular sa proyekto.
