Paglalarawan ng Produkto

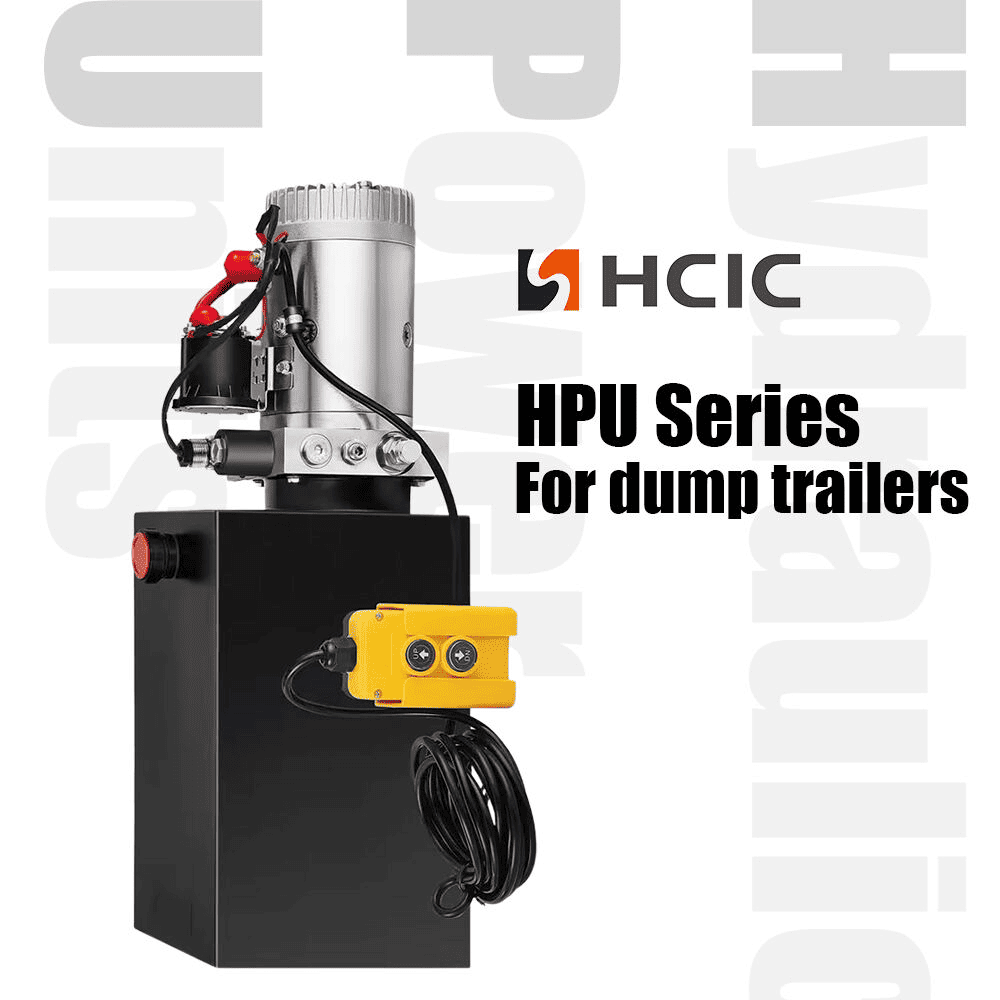

Ang HCPGD double-acting hydraulic power unit para sa mga dump trailer. Tinukoy ng catalog ang 1.2 GPM flow rate, 6-gallon tank, 3,000 PSI pressure rating at SAE #6 port. Ang solenoid-operated 4-way, 3-position valve arrangement nito ay inilaan para sa mga hydraulic circuit na nangangailangan ng pinapagana na paggalaw sa magkabilang direksyon.

Para sa isang trailer builder o fleet maintenance team, ang mahalagang punto ay hindi lamang ang laki ng motor at reservoir. Ang HPU ay dapat tumugma sa silindro, magagamit na suplay ng kuryente, hydraulic oil, layout ng hose at kinakailangang paggalaw. Ipinapaliwanag ng artikulong ito kung ano ang ibig sabihin ng detalye ng HCPGD at kung anong impormasyon ang dapat kumpirmahin bago ang isang order.

power unit

I. Ano ang Ginagawa ng HCPGD Hydraulic Power Unit

Ang isang hydraulic power unit ay nagko-convert ng electrical power sa hydraulic flow at pressure. Ang bomba ay nagpapadala ng langis sa napiling bahagi ng isang double-acting na silindro. Kapag ang balbula ay nagbago ng posisyon, binabaligtad ng circuit ang daloy ng langis upang ang silindro ay maaaring pahabain at bawiin sa ilalim ng haydroliko na kapangyarihan.

Ang HCPGD double-acting hydraulic power unit ay samakatuwid ay angkop sa isang dump trailer na disenyo na nangangailangan ng powered extend function at powered retract function. Ang eksaktong paggalaw ay nakasalalay pa rin sa dami ng silindro, load, setting ng relief, laki ng hose at control circuit. Dapat piliin ang HPU bilang bahagi ng kumpletong hydraulic system sa halip na bilang isang nakahiwalay na bahagi.

II. Detalye ng Catalog para sa HCPGD

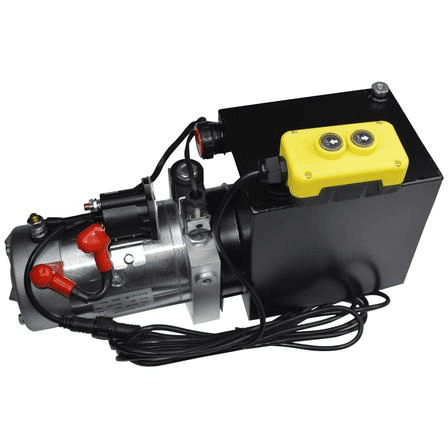

hydraulic power unit

item	Detalye ng katalogo
Modelo	HCPGD
Uri ng produkto	Double-acting hydraulic power unit
Application na nakalista sa catalog	Dump trailer
Rate ng daloy	1.2 GPM
Laki ng port	SAE #6
Laki ng tangke	6 gal
Presyon	3,000 PSI
Balbula	Pinapatakbo ang solenoid; 4-way, 3-position

Ito ang mga nai-publish na halaga ng HCPGD sa catalog ng HCIC-2026. Ang catalog ay hindi nagbibigay ng kumpletong motor current, kapasidad ng baterya, duty-cycle, relief-valve setting o controller wiring diagram para sa modelong ito. Dapat kumpirmahin ang mga detalyeng iyon laban sa mga kinakailangan ng proyekto bago ang pag-apruba ng produksyon.

III. Valve at Circuit Logic

Ang 4-way, 3-position valve ay nagbibigay sa power unit ng directional-control structure para sa double-acting hydraulic actuator. Ang isang gumaganang port ay maaaring magdirekta ng langis upang pahabain ang silindro habang ang isa ay nagbabalik ng langis sa tangke. Sa kabaligtaran na utos, ang landas ng daloy ay bumabaligtad.

Ang posisyon sa gitna ay isang detalye ng disenyo na dapat kumpirmahin sa huling circuit at detalye ng balbula. Nakakaapekto ito kung paano kumikilos ang actuator kapag inilabas ang electrical command. Hindi dapat ipagpalagay ng isang tagagawa ng trailer ang kalagayan sa gitna nang hindi sinusuri ang hydraulic schematic, mga kinakailangan sa pagkontrol ng pagkarga at ligtas na paraan ng pagbaba.

Kailangan ding suriin ang koneksyon ng SAE #6 port sa napiling hose, adapter at fitting standard. Ang tamang pagkilala sa sinulid at pagsasanay sa pagse-sealing ay mahalaga dahil ang isang maliit na pagtagas ng koneksyon ay maaaring magpasok ng hangin, mawalan ng langis at maging hindi pare-pareho ang paggalaw ng trailer.

IV. Bakit Mahalaga ang 6-Gallon Tank

Ang HCPGD ay nakalista na may 6-gallon na tangke. Ang dami ng reservoir ay nagbibigay ng lugar para sa pagbabalik ng langis at tinutulungan ang system na pamahalaan ang dami ng langis na kinakailangan ng silindro. Ang kinakailangang sukat ng tangke ay hindi natutukoy sa pamamagitan lamang ng cylinder bore. Depende din ito sa cylinder stroke, rod volume, circuit arrangement, hose volume, oil level, available installation space at ang operating cycle.

Ang tangke ay dapat na naka-mount nang ligtas at nakaposisyon upang ang linya ng pagsipsip, landas sa pagbabalik at pag-access sa serbisyo ay mananatiling praktikal. Bago mag-order, dapat kumpirmahin ng installer ang aktwal na sukat ng reservoir, mounting orientation, filler at breather arrangement, at magagamit na antas ng langis sa HCIC.

V. Daloy, Presyon at Tunay na Bilis ng Operasyon

Inililista ng catalog ang 1.2 GPM para sa HCPGD at 3,000 PSI para sa detalye ng presyon. Ang mga halagang ito ay hindi dapat direktang i-convert sa isang garantisadong oras ng pag-angat ng trailer o kapasidad ng pag-angat. Ang aktwal na bilis ay depende sa dami ng silindro at ang pagkarga. Ang aktwal na presyur sa pagtatrabaho ay nakasalalay sa kinakailangang puwersa, mekanikal na geometry, friction, paghihigpit at proteksyon ng lunas.

Ang isang simpleng unang pagsusuri ay upang ihambing ang kinakailangang dami ng silindro sa magagamit na daloy. Ang isang mas malaking silindro ay nangangailangan ng mas maraming langis upang makumpleto ang parehong stroke, kaya ang paggalaw nito ay karaniwang mas matagal sa parehong rate ng daloy. Dapat ding isaalang-alang ng isang taga-disenyo ng system ang daloy ng pagbabalik mula sa gilid ng baras ng isang double-acting na silindro, ang haba ng hose at ang lagkit na umaasa sa temperatura ng hydraulic oil.

Ang 3,000 PSI catalog value ay isang limitasyon sa disenyo ng system na susuriin laban sa cylinder, hoses, fittings at control component. Hindi ito dapat ituring bilang isang pangako na ang bawat trailer ay patuloy na gagana sa pressure na iyon.

VI. Mga Puntos sa Pag-install para sa isang Dump Trailer

Bago i-fit ang HCPGD double-acting hydraulic power unit, kumpirmahin ang mga sumusunod na punto:

1. Pagkakatugma ng silindro:I-verify na ang nakakonektang actuator ay double-acting at ang parehong mga port ay natukoy nang tama.

2. Supply ng kuryente:Kumpirmahin ang boltahe, kasalukuyang demand, proteksyon ng fuse, laki ng cable at pagiging tugma ng control-switch.

3. Hydraulic na koneksyon:Itugma ang SAE #6 port sa mga tamang hose at adapter. Panatilihing malinis ang suction at return path.

4. Posisyon ng reservoir:Mag-iwan ng sapat na espasyo para sa pagpuno, inspeksyon, paglilinis at serbisyo sa hinaharap.

5. Proteksyon sa presyon:Kumpirmahin ang pag-aayos ng relief-valve at ang ligtas na presyon para sa kumpletong circuit.

6. Kontrol sa pagkarga:Suriin kung paano hinahawakan at ibinababa ang dump body kung naputol ang kuryente.

7. Pag-alis ng hangin:Punan ang naaprubahang langis, dugtungan ang circuit ayon sa disenyo ng system at suriin ang antas ng reservoir pagkatapos ng ilang kinokontrol na mga cycle.

Dapat matanggap ng HCIC ang layout ng trailer, data ng silindro, kinakailangang boltahe ng suplay at haydroliko na eskematiko bago maaprubahan ang isang panghuling pagsasaayos.

VII. Mga Karaniwang Pagkakamali sa Pagpili

Pagpili sa pamamagitan ng PSI lamang

Hindi tinutukoy ng presyon ang kumpletong pagganap ng system. Ang puwersa ng silindro, mekanikal na pagkilos at kinakailangan sa daloy ay dapat isaalang-alang nang magkasama.

Itinuring ang daloy bilang kapasidad ng pag-angat

Ang halaga ng 1.2 GPM ay nauugnay sa daloy ng langis, hindi direkta sa masa na maaaring iangat ng isang trailer. Ang kapasidad ng pag-load ay nakasalalay sa istruktura ng silindro at trailer pati na rin sa hydraulic circuit.

Hindi pinapansin ang return side

Ang isang double-acting system ay nangangailangan ng tamang pagruruta sa magkabilang panig ng actuator. Ang maling pagkakakilanlan ng hose ay maaaring maging sanhi ng paglipat ng silindro sa maling direksyon o mabigong bawiin ayon sa nilalayon.

Ang pag-iwan sa valve center function na hindi natukoy

Ang 4-way, 3-position valve ay dapat na tumugma sa kinakailangang neutral na pag-uugali at ligtas na pagbabawas.

VIII. OEM at Impormasyon sa Pagtatanong ng Kapalit

Para sa isang HCPGD double-acting hydraulic power unit quotation, ibigay ang:

Uri ng trailer at nilalayon na aplikasyon

Cylinder bore, diameter ng baras at stroke
Kinakailangang pahabain at bawiin ang pag-uugali
Electrical boltahe at magagamit na kasalukuyang
Target na cycle time, kung tinukoy
Uri ng hydraulic oil o umiiral na langis ng system
Hose at angkop na pamantayan
Puwang sa pag-install at direksyon ng pag-mount
Paraan ng kontrol at mga kinakailangan sa remote-control
Kinakailangang dami at destinasyon ng paghahatid

Ang impormasyong ito ay nagbibigay-daan sa pagsasaayos ng HPU na masuri laban sa kumpletong sistema ng trailer sa halip na sinipi mula sa isang numero lamang.

IX. Mga Madalas Itanong

Ang HCPGD ba ay single-acting o double-acting?

Inililista ng HCIC-2026 catalog ang HCPGD bilang double-acting hydraulic power unit.

Anong rate ng daloy ang nakalista para sa HCPGD?

Inililista ng catalog ang rate ng daloy na 1.2 GPM.

Anong sukat ng tangke ang ginagamit ng HCPGD?

Ang katalogo ay naglilista ng isang 6-galon na tangke.

Anong laki ng port ang tinukoy?

Inililista ng catalog ang laki ng port ng SAE #6.

Kinukumpirma ba ng catalog ang bawat detalye ng kuryente?

Hindi. Ang talahanayan ng modelo ay hindi nagbibigay ng kumpletong motor current, wiring diagram o duty-cycle na detalye. Dapat kumpirmahin ang mga puntong ito para sa nilalayong trailer.

X. Humiling ng Pagsusuri ng Configuration ng HCPGD

Ang HCPGD double-acting hydraulic power unit ay isang tinukoy na dump-trailer na opsyon na HPU na may data ng daloy, tangke, presyon at balbula na nakalista sa catalog. Para sa isang maaasahang panipi, ipadala sa HCIC ang detalye ng silindro, suplay ng kuryente, hydraulic schematic at mga hadlang sa pag-install.

Maaaring suriin ng HCIC kung tumutugma ang configuration ng HCPGD sa kumpletong aplikasyon at tukuyin ang anumang mga detalyeng partikular sa proyekto na nangangailangan ng kumpirmasyon bago ang produksyon.

XI .Tungkol sa HCIC

Ang Jinan Huachen Industrial Co., Ltd. ay itinatag noong 1998. Inilalarawan ng HCIC-2026 catalog ang kumpanya bilang isang hydraulic product manufacturer na nakatuon sa hydraulic cylinders at power units para sa mga industriya kabilang ang mga kagamitan sa transportasyon, construction machinery at iba pang pang-industriyang aplikasyon.
