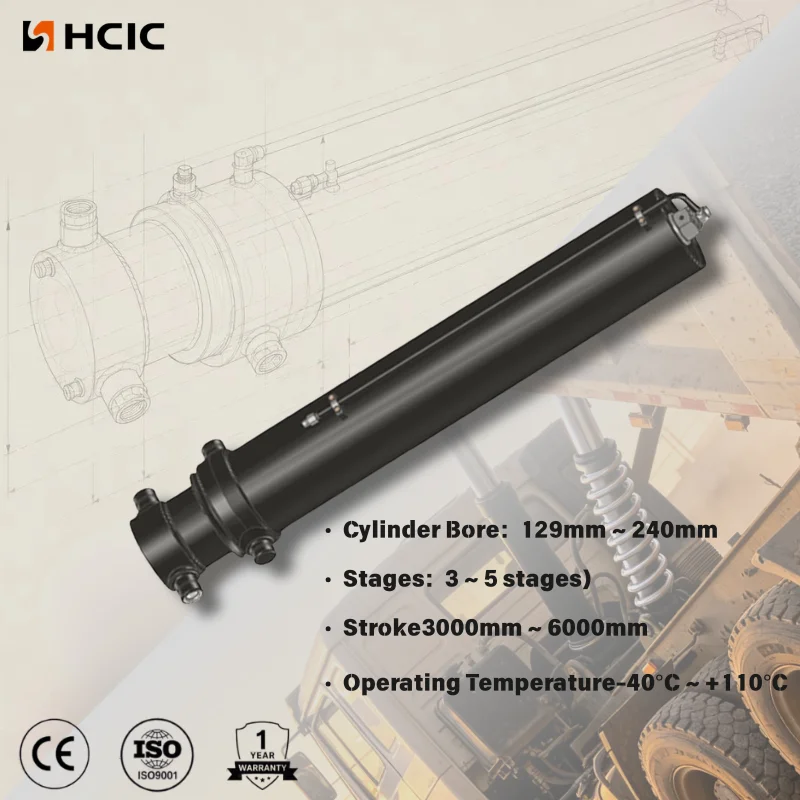

Ang FE-4TG-E169*4280 front tipping hydraulic cylinder ay nakalista para sa 49-toneladang dump-truck application, na may 16 MPa pressure at 1,345 mm na closed length.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 na yugtoAng FE-4TG-E169*4280 ay isang four-stage front tipping hydraulic cylinder na nakalista sa HCIC hydraulic tipping catalog para sa isang 49-toneladang tipping-capacity na application. Pinagsasama ng teleskopikong konstruksyon nito ang mahabang hanay ng pagtatrabaho na may mas maikling saradong pakete kaysa sa karaniwang kailangan ng isang single-stage na silindro.
Ang modelo ay inilaan para sa front-tipping dump-truck system na disenyo, kung saan ang haba ng cylinder, mounting geometry at karga ng sasakyan ay dapat suriin nang magkasama. Ang catalog ay nagbibigay ng pangunahing pagkakasunud-sunod ng bore, presyon, mga sukat ng pag-install at saradong haba na kailangan para sa isang paunang talakayan sa engineering.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | FE-4TG-E169*4280 |
| Sanggunian sa kapasidad ng tipping | 49 t |
| Presyon sa paggawa | 16 MPa |
| Bilang ng mga yugto | 4 |
| Pagkakasunud-sunod ng diameter ng bore | 169 / 158 / 136 / 115 mm |
| Dimensyon A | 245 mm |
| Dimensyon B | 385 mm |
| Dimensyon C | 70 mm |
| Dimensyon D | 50 mm |
| Dimensyon ng delta | 50 mm |
| Sarado ang haba L | 1,345 mm |
Ang mga value sa itaas ay na-transcribe mula sa FE/FC front tipping cylinder table sa ibinigay na HCIC-2026 catalog. Ang tipping-capacity reference ay isang catalog application value, hindi isang garantiya para sa bawat configuration ng trak.
Gumagamit ang FE-4TG-E169*4280 ng apat na nested stages. Bumababa ang pagkakasunud-sunod ng bore mula 169 mm hanggang 115 mm habang umaabot ang mga yugto. Ang pag-aayos na ito ay nagbibigay-daan sa silindro na magbigay ng mahabang paggalaw ng pag-angat habang pinapanatili ang haba ng saradong pag-install sa 1,345 mm.
Sa panahon ng isang front-tipping cycle, ang haydroliko na presyon ay kumikilos sa bahagi ng aktibong yugto. Habang nagbabago ang pagkakasunud-sunod ng entablado, nagbabago rin ang magagamit na puwersa ng pag-angat at bilis ng paggalaw. Para sa kadahilanang ito, ang isang silindro ay hindi dapat piliin lamang sa pamamagitan ng pinakamalaking butas nito o ng nominal na kapasidad ng trak. Ang timbang ng katawan, kargamento, posisyon ng bisagra, mga mounting point at hydraulic circuit ay lahat ay nakakaapekto sa panghuling resulta ng system.

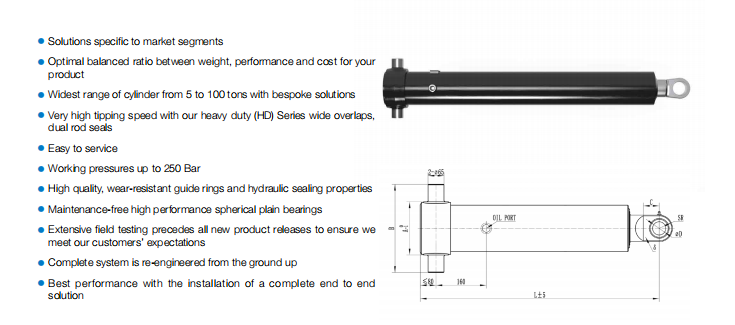

Inililista ng catalog ang mga dimensyon ng A, B, C, D at delta para sa FE-4TG-E169*4280. Ang mga sukat na ito ay dapat ihambing sa front-mounting bracket ng trak, pivot arrangement, frame clearance at closed-body na posisyon.
Ang 1,345 mm na closed length ay lalong mahalaga kapag ang cylinder ay naka-install sa pagitan ng chassis at ng front tipping body. Dapat ding suriin ng mga mamimili ang buong pinahabang landas, ang anggulo ng silindro sa simula ng pag-aangat at ang clearance sa paligid ng bawat mounting point. Maaaring hindi pa rin angkop ang isang cylinder na may sukat na kapareho kung ang mga pin center o bracket geometry nito ay naiiba.
Ang catalog ay naglilista ng gumaganang pressure na 16 MPa at isang 49-toneladang tipping-capacity reference para sa modelong ito. Ang mga figure na ito ay dapat suriin kasama ang setting ng bomba, proteksyon ng balbula, daloy ng hydraulic oil at istraktura ng trak. Hindi sila dapat ituring bilang isang stand-alone na pag-apruba ng payload.
Bago piliin ang FE-4TG-E169*4280, dapat kumpirmahin ng mamimili kung ang 49-toneladang reference ay tumutugma sa aktwal na sasakyan at tipping body. Ang kumpletong sistema ay nangangailangan ng mga katugmang bracket, pin, hydraulic lines at isang control circuit na idinisenyo para sa nilalayong pagkarga at paggalaw.
Para sa kapalit na pagtatanong, ipadala ang orihinal na cylinder identification, mga litrato ng mga mounting point, sarado at pinahabang sukat, mga sukat ng pin, impormasyon sa oil-port at mga detalye ng aplikasyon ng trak. Kung ang lumang unit ay nasira, ang mga litrato ng baras, mga joint ng entablado at mga mounting na mata ay tumutulong sa paghiwalay ng problema sa silindro mula sa isang bracket o problema sa pagkakahanay.
Ang sumusunod na impormasyon ay kapaki-pakinabang para sa isang OEM quotation:
Ang FE-4TG-E169*4280 ay isang tiyak na four-stage front tipping hydraulic cylinder na may 169/158/136/115 mm bore sequence, 16 MPa catalog pressure at 1,345 mm closed length. Ang pagiging angkop nito ay nakasalalay sa kumpletong dump-truck system, hindi sa numero ng modelo lamang. Ipadala ang mounting drawing at hydraulic data sa HCIC para sa isang pagsusuri na partikular sa proyekto.

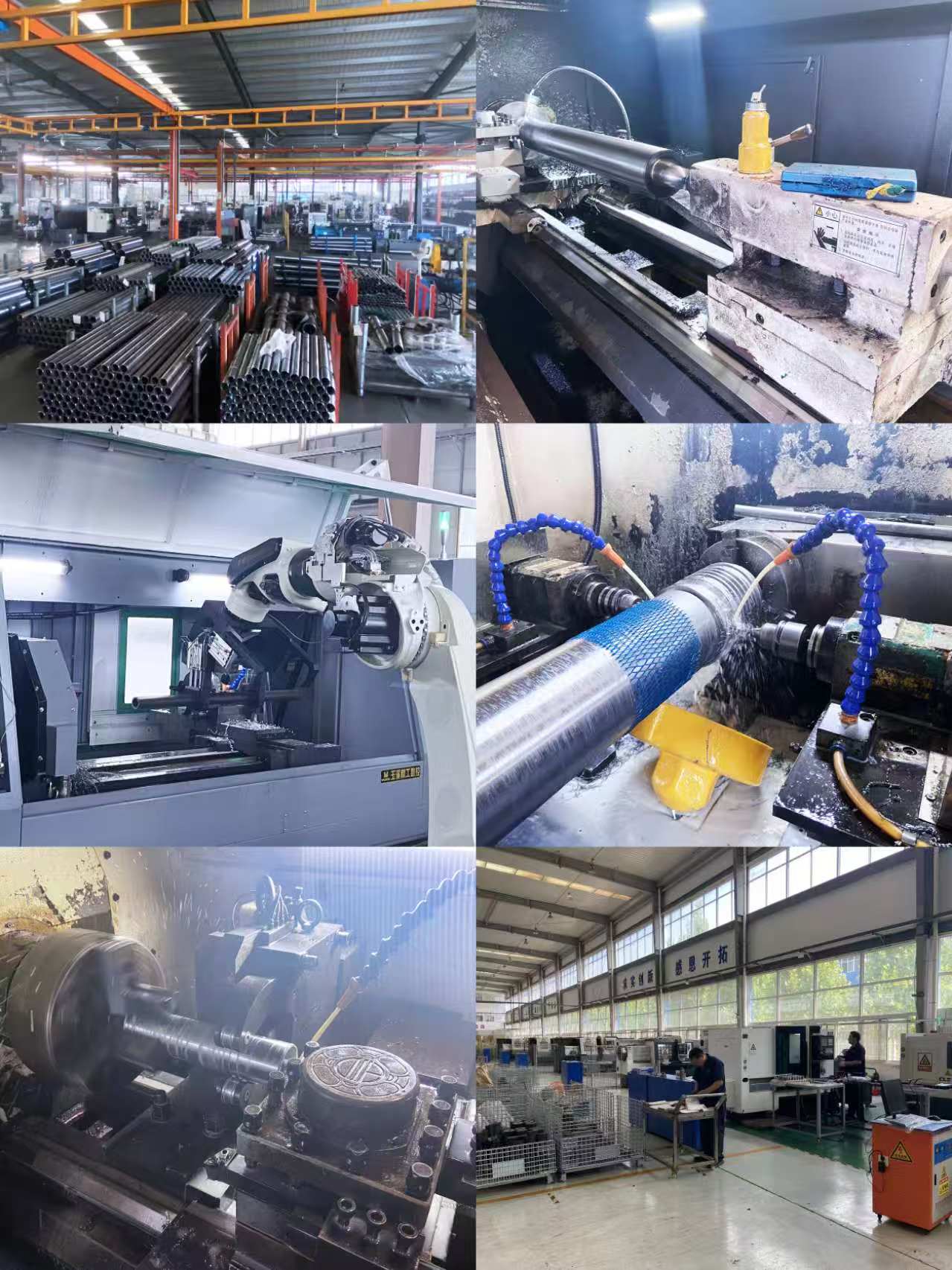

Ang HCIC ay bubuo at gumagawa ng mga hydraulic cylinder at power unit para sa sasakyan at pang-industriya na aplikasyon. Sinusuportahan ng HCIC ang OEM at mga kapalit na katanungan gamit ang mga drawing ng customer, mga sukat at mga kinakailangan sa aplikasyon bilang batayan para sa teknikal na pagsusuri.
Humiling ng pagsusuri ng FE-4TG-E169*4280 na panipi:
