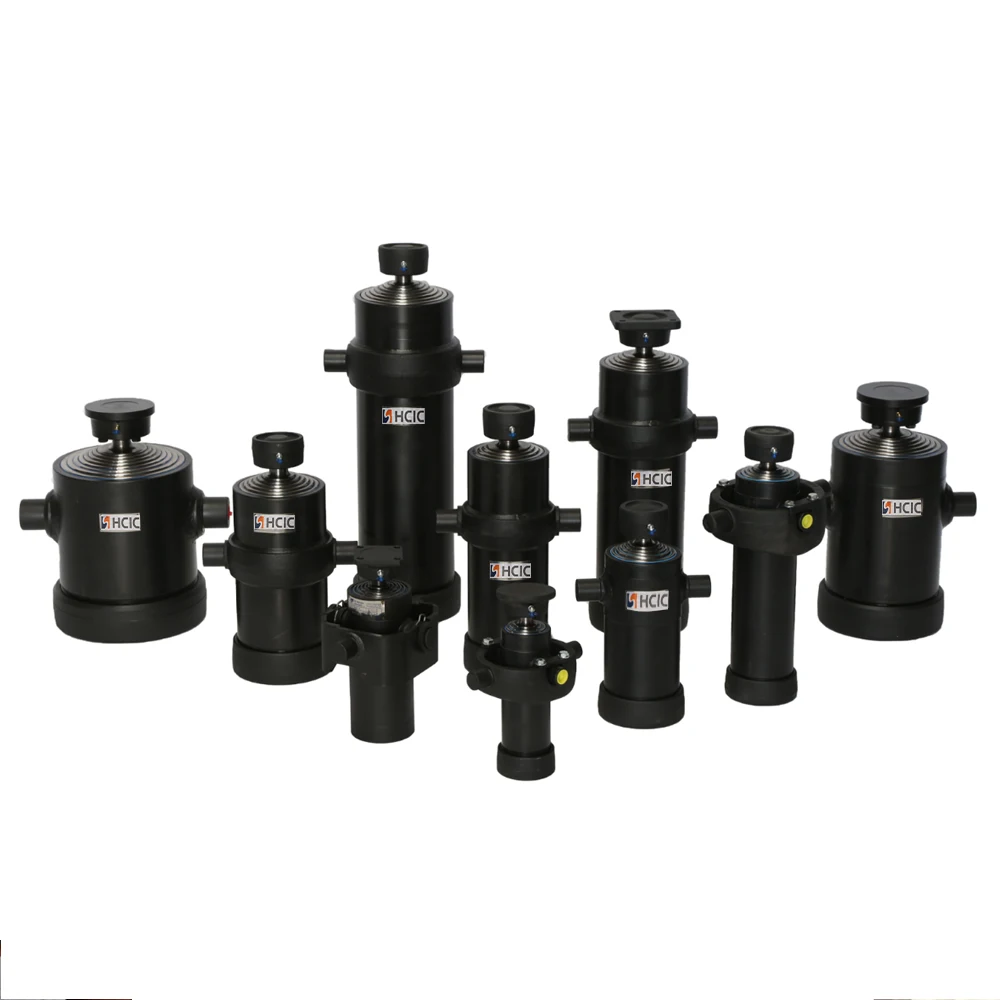

Ang 4TG-E130x1307 ay isang four-stage dump trailer underbody telescopic hydraulic cylinder na may 1,307 mm stroke, 180 bar maximum working pressure at 15–25 ton catalog tipping range.
Number of stages:
4 na yugtoStroke:
1,307 mmMass:
58 kgWorking volume:
13.7 LAng 4TG-E130x1307 ay isang four-stage dump trailer underboby telescopic hydraulic cylinder na nakalista sa HCIC-2026 catalog. Bahagi ito ng light-duty underbody range para sa side-dump at three-way dump trailer, kung saan ang mahabang stroke ay dapat magkasya sa ilalim ng katawan at chassis.
Ang modelo ay nagbibigay ng isang tinukoy na panimulang punto para sa isang OEM o replacement-cylinder review: apat na yugto, 1,307 mm stroke, 180 bar maximum working pressure at isang catalog tipping-capacity range na 15–25 tonelada. Dapat itugma ang silindro sa kumpletong istraktura ng trailer, hydraulic circuit at mounting arrangement bago bumili.
| Parameter | Halaga ng katalogo |
|---|---|
| Modelo | 4TG-E130x1307 |
| Uri ng produkto | Underbody telescopic hydraulic cylinder |
| Bilang ng mga yugto | 4 |
| Stroke | 1,307 mm |
| Ang misa | 58 kg |
| Dami ng paggawa | 13.7 L |
| Pinakamataas na presyon ng pagtatrabaho | 180 bar |
| Saklaw ng kapasidad ng tipping ng Catalog | 15–25 tonelada |
| Dimensyon L | 545 mm |
| Dimensyon A | 216 mm |
| Dimensyon B | 329 mm |
| Dimensyon C | 132 mm |
| Dimensyon D | 92 mm |
| Dimensyon E | 58 mm |
Ang mga halaga sa itaas ay na-transcribe mula sa Under Body Telescopic Hydraulic Cylinder table sa ibinigay na HCIC-2026 catalog, PDF page 18. Sa naka-print na talahanayan, ang row para sa 4TG-E130x1307 ay nagpapakita ng apat na yugto, isang 1,307 mm stroke, 58 kg mass na gumagana, 13.7 L0 na gumaganang maximum na presyon ng bar.

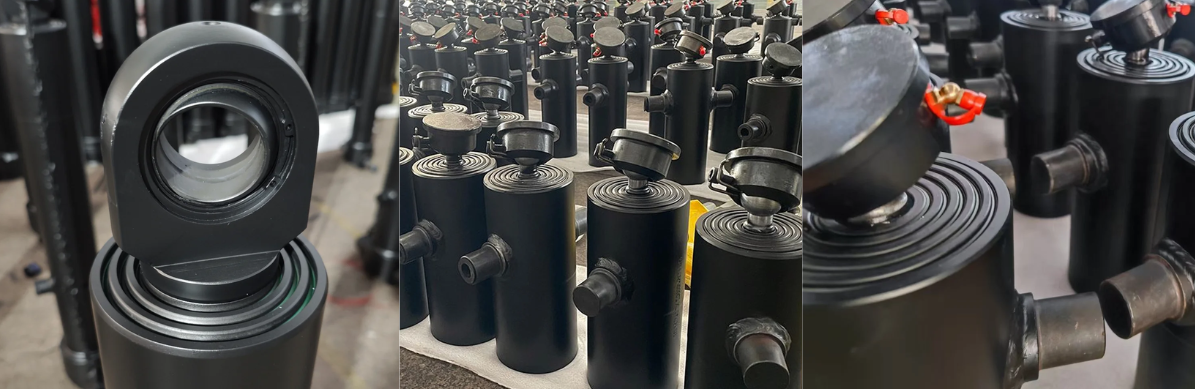

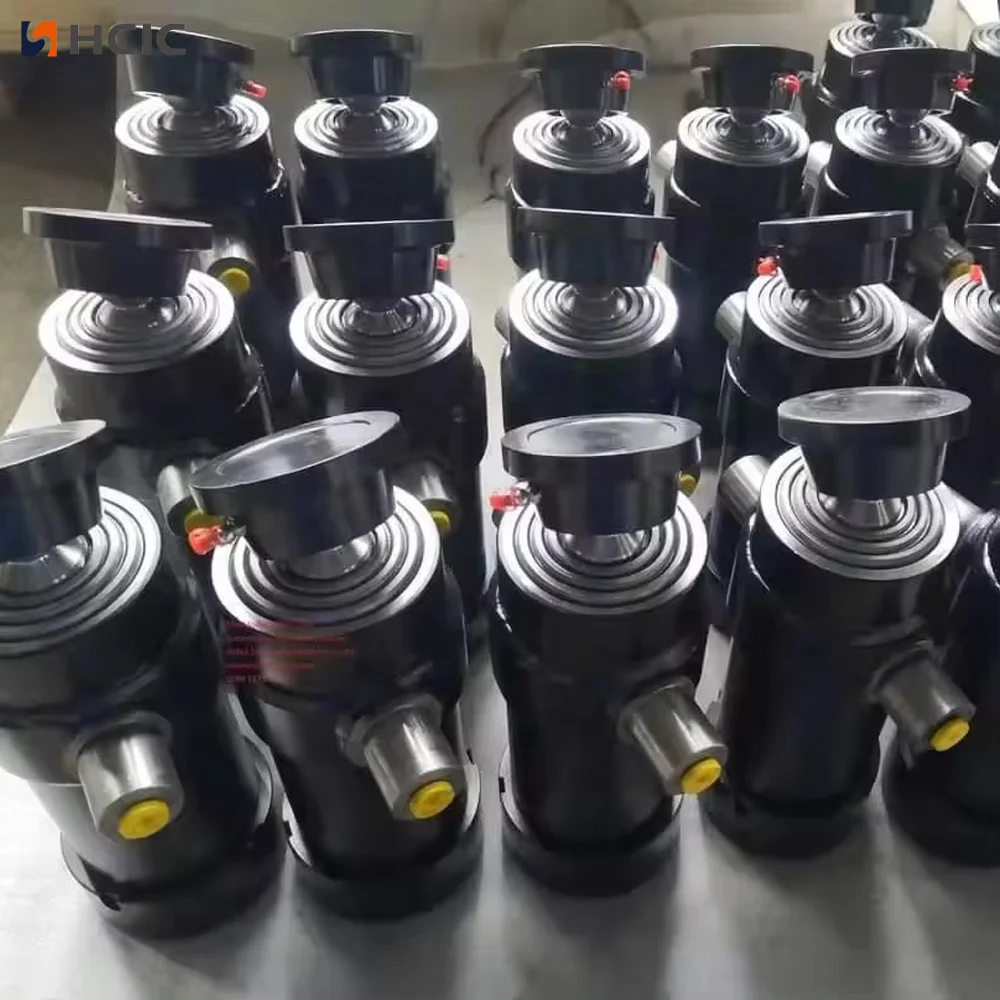

Ang isang teleskopiko na silindro ay gumagamit ng mga nested na yugto upang makagawa ng mas mahabang paggalaw na gumagana nang hindi nangangailangan ng buong pinahabang haba kapag binawi. Ang kaayusan na iyon ay kapaki-pakinabang sa mga dump trailer kung saan ang available na espasyo sa ilalim ng katawan ay limitado ngunit ang tipping system ay nangangailangan pa rin ng sapat na paggalaw.
Ang 4TG-E130x1307 ay may apat na yugto at isang nakalistang 1,307 mm stroke. Ang 545 mm L na dimensyon nito ay nagbibigay ng panimulang punto para sa closed-space planning, ngunit ang pag-install ay dapat ding isaalang-alang ang cylinder cradle, pin o eye connection, mga chassis member, hose at ang kumpletong daanan ng paggalaw ng dump body.
Ang silindro ay hindi tumutukoy sa resulta ng tipping sa sarili nito. Ang lokasyon ng bisagra, bigat ng katawan, pamamahagi ng load, anggulo ng tipping, daloy ng bomba at proteksyon ng relief ay lahat ay nakakaimpluwensya sa puwersa at bilis na kinakailangan sa panahon ng pag-ikot.
Magsimula sa nakalistang L na dimensyon at sa A–E na mga sukat ng pag-install. Ihambing ang mga ito sa drawing ng trailer o sinusukat na mounting area. Pagkatapos ay suriin ang silindro sa pamamagitan ng buong tipping arc. Maaaring i-clear ng cylinder ang chassis kapag nakasara ang katawan ngunit makipag-ugnayan sa crossmember o bracket habang tumataas ang katawan.

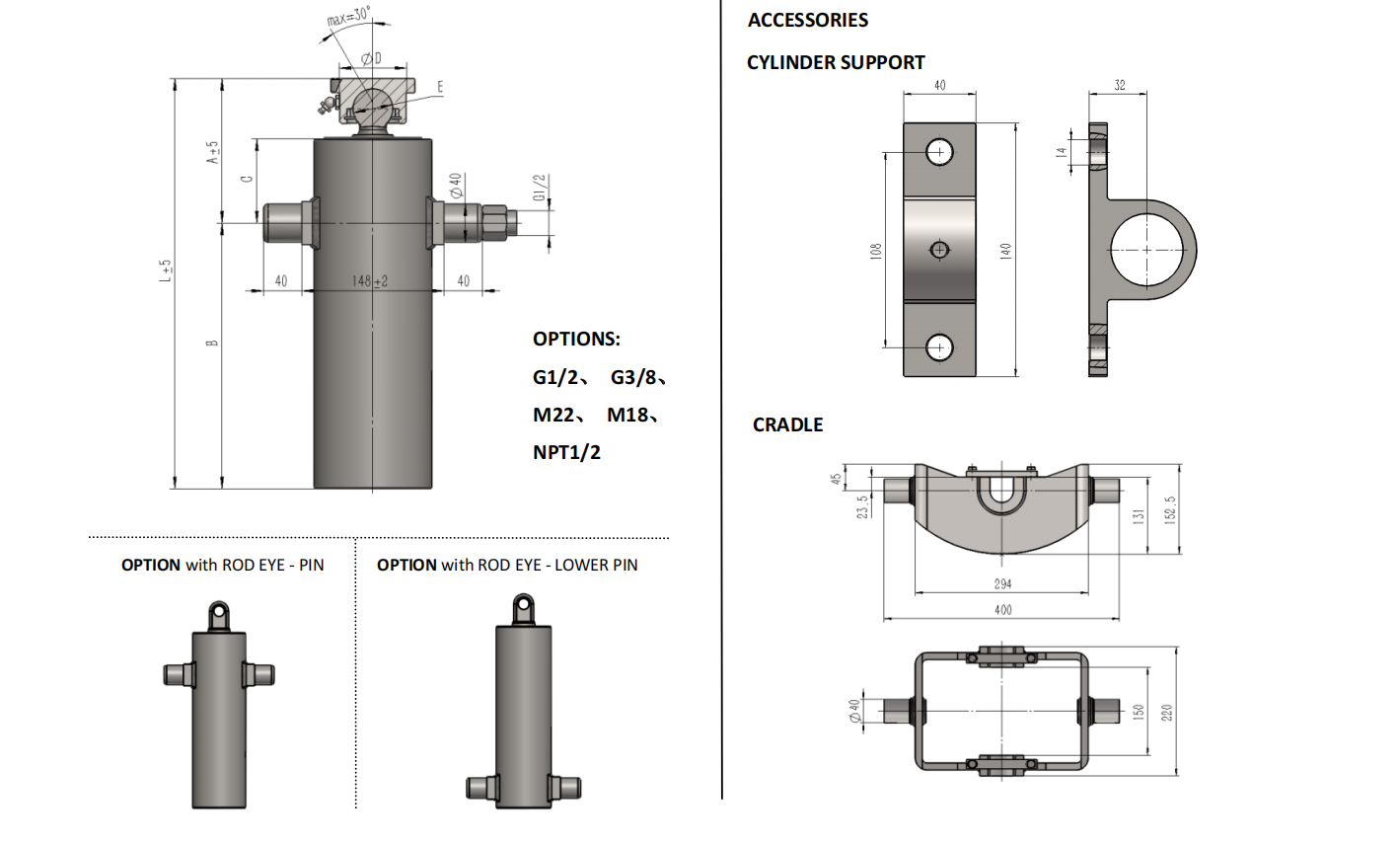

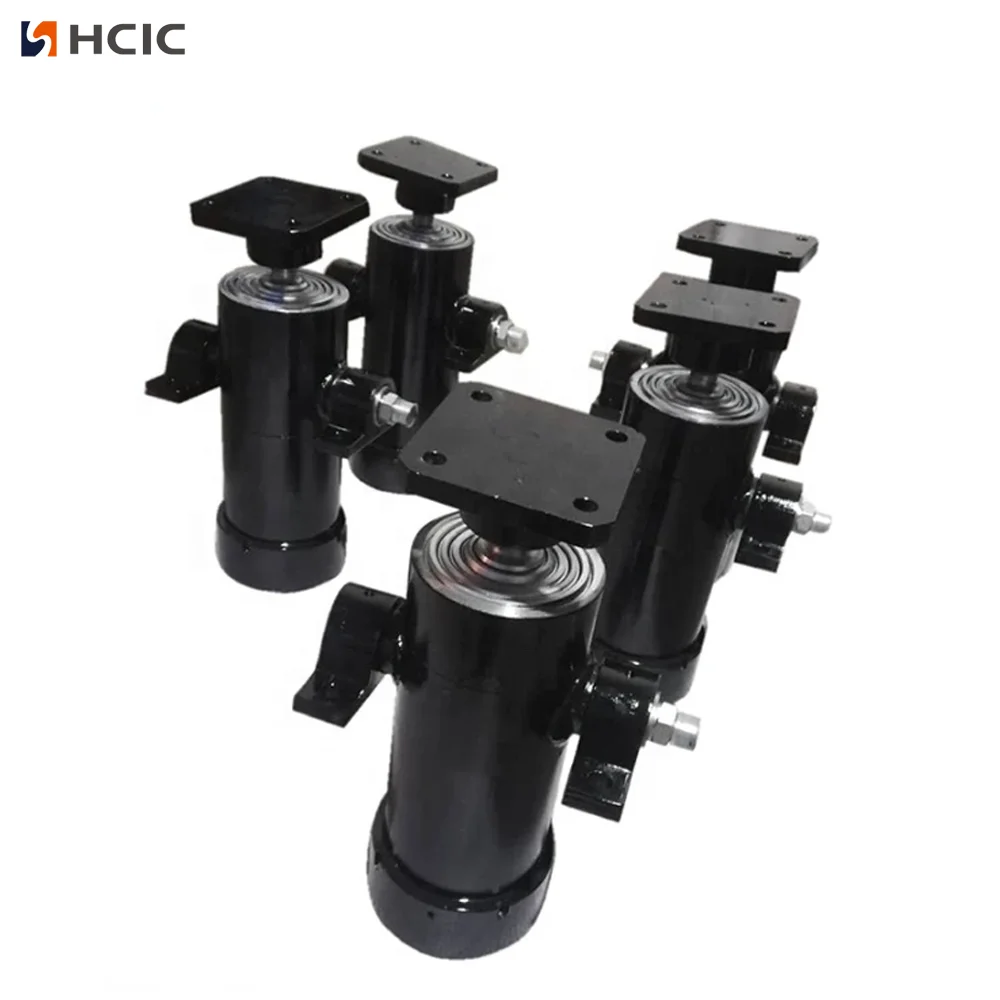

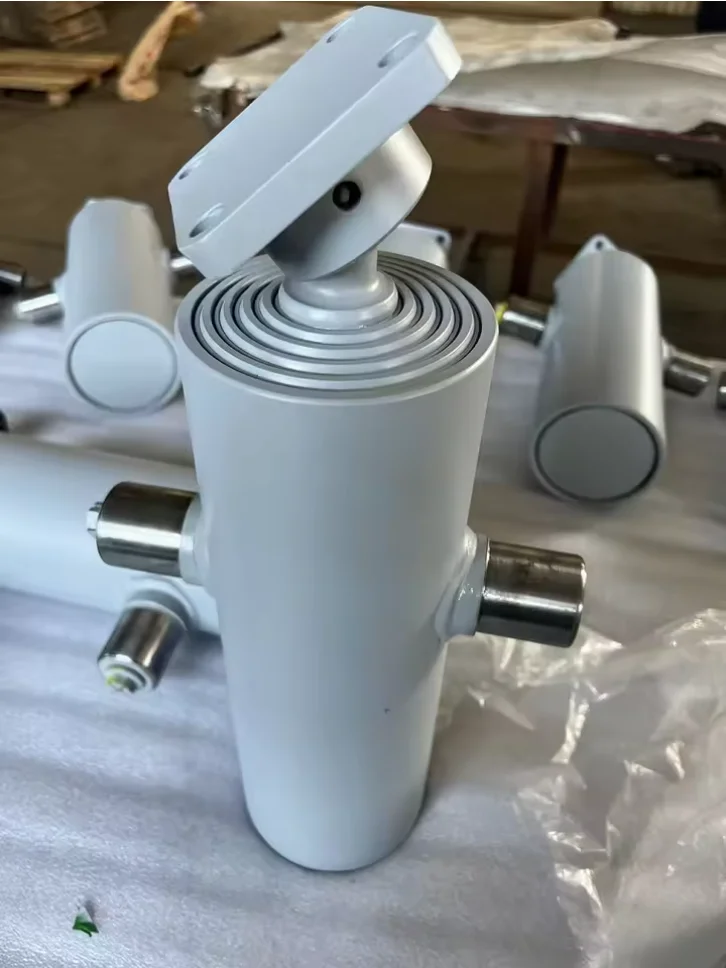

Ang pahina ng catalog ay nagpapakita ng mga opsyon sa rod-eye at lower-pin para sa underbody cylinder range, kasama ang mga support-cradle reference. Ang eksaktong koneksyon at pag-aayos ng duyan para sa isang 4TG-E130x1307 ay dapat kumpirmahin mula sa pagguhit ng proyekto. Huwag ipagpalagay na ang isang katulad na hitsura ng teleskopiko na silindro ay gagamit ng parehong pin spacing o mounting method.
Ang silindro ay dapat na suportado at nakahanay sa pamamagitan ng disenyo ng pag-mount ng trailer. Ang mga bracket ay hindi dapat pilitin ang silindro sa posisyon o lumikha ng side loading sa panahon ng extension. Suriin ang mga pin, duyan, hose at mga kalapit na miyembro ng frame bago mag-apply ng load.
Ang catalog ay naglilista ng maximum working pressure na 180 bar para sa 4TG-E130x1307. Ang pump, relief valve, laki ng hose, dami ng langis at control circuit ay dapat suriin ayon sa pangangailangang iyon. Ang presyon sa pagtatrabaho ay hindi katulad ng garantisadong kapasidad sa pag-angat; Ang aktwal na puwersa ay nakasalalay sa haydroliko na presyon, epektibong lugar at ang mekanikal na geometry ng trailer.

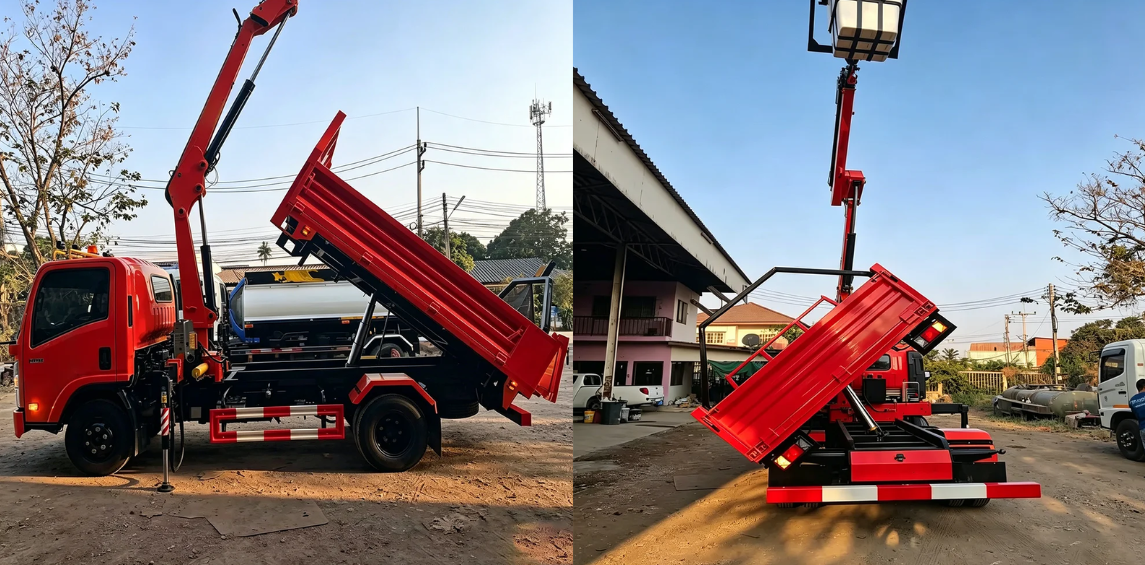

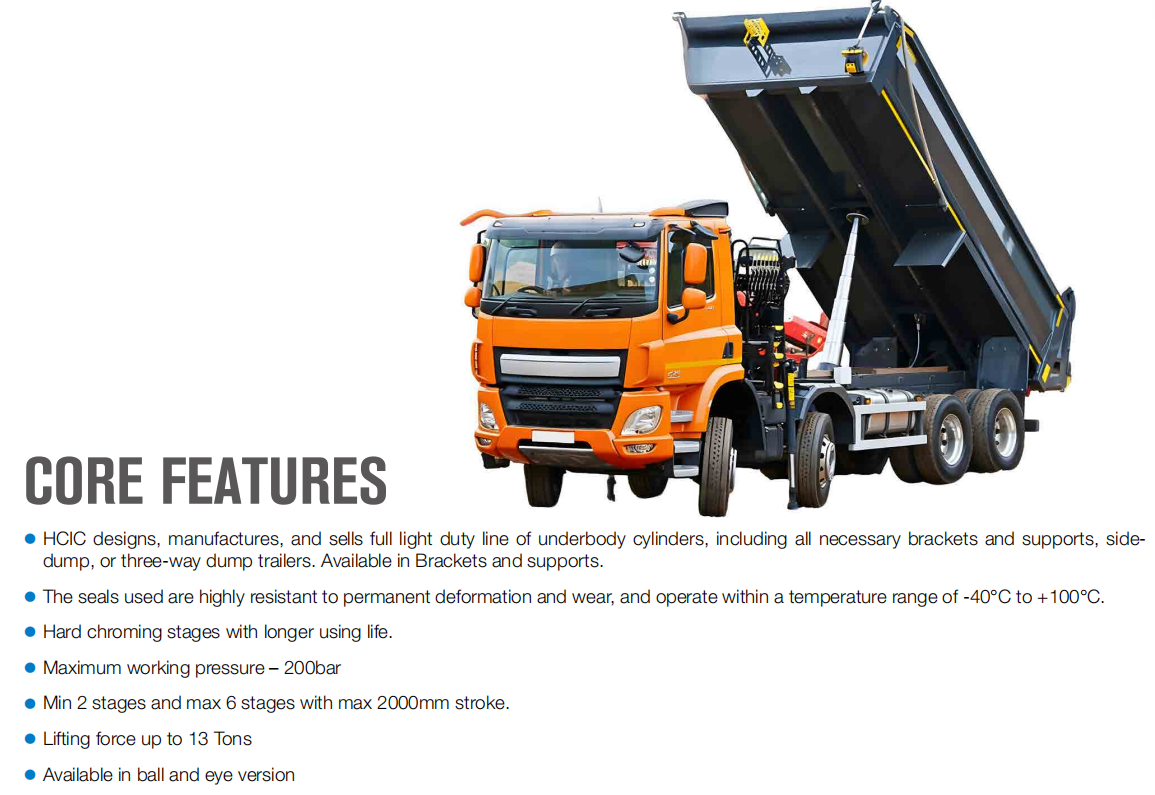

Ang 4TG-E130x1307 ay may kaugnayan sa mga proyekto ng dump-trailer na nangangailangan ng four-stage underbody telescopic hydraulic cylinder na may 1,307 mm stroke. Maaari itong isaalang-alang para sa side-dump at three-way na dump-trailer na mga layout kapag ang magagamit na espasyo sa pag-install at hanay ng application ng catalog ay tumugma sa proyekto.
Ang catalog ay naglilista ng 15–25 toneladang tipping-capacity range. Tratuhin ito bilang isang sanggunian sa application ng catalog, hindi isang pangkalahatang pag-apruba sa payload. Ang katawan ng trailer, istraktura ng bisagra, lakas ng tsasis, pamamahagi ng pagkarga at sistema ng haydroliko ay dapat na masuri nang magkasama.
Para sa isang 4TG-E130x1307 OEM o kapalit na pagtatanong, ipadala ang:
Nakakatulong ang impormasyong ito na paghiwalayin ang direktang pagpapalit ng silindro mula sa muling pagdidisenyo ng mounting o hydraulic system.
Ang 4TG-E130x1307 ay nagbibigay sa mga tagabuo ng trailer ng tinukoy na four-stage underbody cylinder na opsyon na may 1,307 mm stroke, 58 kg mass, 180 bar maximum working pressure, 13.7 L working volume at 15–25 ton catalog tipping range.
Ipadala ang trailer drawing, mounting measurements at hydraulic data sa HCIC para sa isang fitment review bago mag-order.
