Dimensyon(L*W*H):2880x2450x2700 Sukat ng Talahanayan (mm):1000x500 Bilang ng Axes:5 Paglalakbay sa Mesa (X) (mm):800 Paglalakbay sa Mesa (Y) (mm):500 Paglalakbay sa Mesa (Z) (mm):500 Katumpakan ng Pagpoposisyon (mm):0.0075 Repeatability (X/Y/Z) (mm):0.005 Saklaw ng Bilis ng Spindle(r.p.m):1 - 8000 r.p.m Spindle Motor Power(kW):7.5 Max. Table Load(kg):600 kg Min. Oras ng (mga) Pagbabago ng Tool:3
Ang milling machine ay tumutukoy sa milling machine na ginagamit upang iproseso ang iba't ibang surface ng isang workpiece. Sa pangkalahatan, ang milling cutter ay pangunahing hinihimok ng rotary motion, at ang workpiece at ang milling cutter ay gumagalaw bilang feed motion. Maaari itong maproseso eroplano, uka, din ay maaaring maproseso ng iba't-ibang mga hubog na ibabaw, gear at iba pa.
Mataas na kalidad ng resin na buhangin
Taiwan spindle
Taiwan ball screw at locking nut
silindro ng presyon ng Taiwan
Japanese NSK bearing germany R+W coupling
Awtomatikong sistema ng pagpapadulas
Chip conveyor at opsyonal
Application:

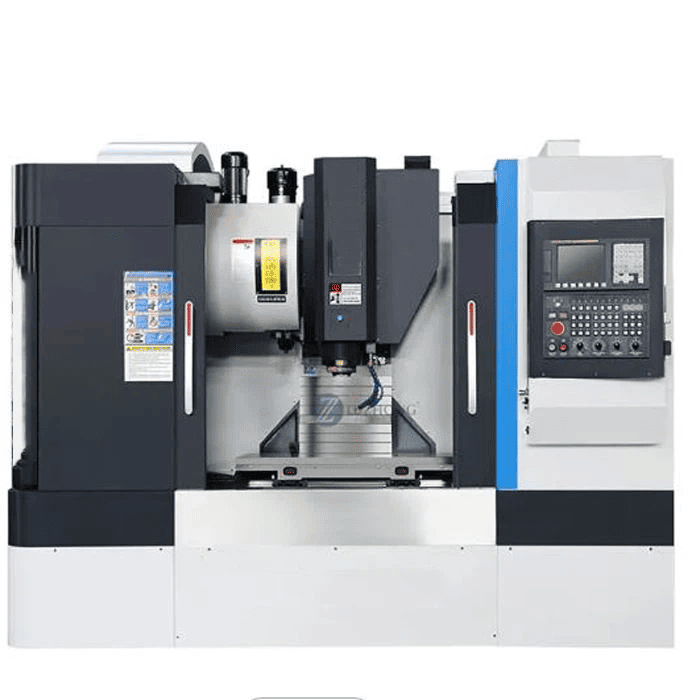

Ang VMC na ito ay angkop para sa mekanikal na pagproseso at paggawa ng amag
machining upang tapusin ang machining .Maaari din nitong tapusin ang maraming mga pamamaraan sa pagtatrabaho tulad ng paggiling, pagbabarena, pag-tap, pagbubutas, atbp
Ang lahat ng mga parameter ay maaaring ipasadya
Mga parameter ng sample
| Hindi. | item | Mga pagtutukoy |
|---|---|---|
| Isang teknikal na parameter ng machine tool: | ||
| 1 | Ang katawan ng makina at lahat ng bahagi ay gawa sa nano castings | |
| 2 | Laki ng mesa | 500×400mm |
| 3 | T-groove (lapad x dami x spacing) | 10×5×78mm |
| 4 | Ang pinakamalaking load | 200KG |
| 5 | Pinakamataas na taas ng feed | 280mm |
| 6 | Distansya mula sa mukha ng suliran hanggang sa trabaho | 100-280mm |
| 7 | Triaxial na paglalakbay X/Y/Z | 450/400/170mm |
| 8 | Ang diameter ng spindle | Ø100mm |
| 9 | Bilis ng spindle | 36000RPM |
| 10 | Spindle na kapangyarihan ng motor | 6KW |
| 11 | Kapasidad ng library ng tool ng spindle | 8 |
| 12 | Oras ng pagbabago ng tool | 5S |
| 13 | Ang spindle taper | ISO25 |
| 14 | Mga klase sa library ng kutsilyo | Pag-ikot ng servo disc |
| 15 | Mabilis na paglipat ng rate X/Y/Z | 12/12/12m/Min |
| 16 | Bilis ng pagproseso | 6－12m/Min |
| 17 | Katumpakan ng pagpoposisyon | ±0.006/300mm |
| 18 | Paulit-ulit na katumpakan ng pagpoposisyon | ±0.006/300mm |
| 19 | Katumpakan ng ibabaw ng makina | ≤Ra1.6 |
| 20 | Ang katumpakan ng machining | ±0.01mm |
| 21 | Opsyonal na four-axis five-axis | Oo |
| 22 | Anggulo ng pag-ikot ng axis A | ±105 degrees |
| 23 | Fifth axis C axis rotation Anggulo | 360 degrees |
| 24 | Five-axis linkage mode | 5 axis kasama ang paglipat |
| 25 | Gumaganang boltahe | 380V/50HZ±10% o 220V/60HZ |
| 26 | Laki ng makina (l * W * H) | 1450×1600×2100mm |
| 27 | Ang bigat ng katawan | 1500KG |
| B Mga detalye ng configuration ng machine tool Mga parameter ng brand: | ||
| 1 | Ang pagsasaayos ng system | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Ang suliran | 6KW high-precision, high-speed, high-quiet oil-cooled spindle |
| 3 | Ball turnilyo | Japan NSK, Germany RexRoth) 2005 |
| 4 | Linear na gabay | Taiwan HIWIN/ABBA high precision guide H25 |
| 5 | Unit ng servo | Panasonic Servo motor 750W/Ncstudio |
| 6 | Bearing ng wire rod | Taiwan TPI precision grade bearing |
| 7 | Pagpapalit ng power supply | Taiwan Ming weft |
| 8 | Electric switch | Tsina chint |
| 9 | converter | * Square converter |
1. Gantry milling machine: kabilang ang gantry milling at boring machine, gantry milling at planing machine at double column milling machine, ay ginagamit para sa pagproseso ng malalaking bahagi.
2.Single column milling machine at single arm milling machine: ang horizontal milling head ng dating ay maaaring gumalaw kasama ang column guide rail, ang table para sa longitudinal feed; Ang dulo ng milling head ng huli ay maaaring lumipat nang pahalang sa kahabaan ng cantilever guide rail, at ang cantilever ay maaari ding ayusin ang taas sa kahabaan ng column guide rail. Parehong ginagamit sa pagproseso ng malalaking bahagi.
3. Ang table ay hindi nakakaangat ng milling machine: may dalawang uri ng rectangular work table at round work table, ay isang medium size na milling machine sa pagitan ng lifting table milling machine at gantry milling machine. Ang patayong paggalaw nito ay nagagawa sa pamamagitan ng pag-angat ng milling head sa column.
4.Instrument milling machine: isang maliit na lifting table milling machine, na ginagamit para sa pagproseso ng mga instrumento at iba pang maliliit na bahagi.
5.Tool milling machine: Ginagamit para sa paggawa ng amag at tool, nilagyan ng vertical milling head, universal Angle table at plug at iba pang mga accessories, ngunit para din sa drilling, boring at interpolation machining.
6. Iba pang mga milling machine: tulad ng keyway milling machine, CAM milling machine, crankshaft milling machine, rolling journal milling machine at square ingot milling machine, atbp., ay mga espesyal na milling machine na ginawa para sa pagproseso ng kaukulang workpiece.

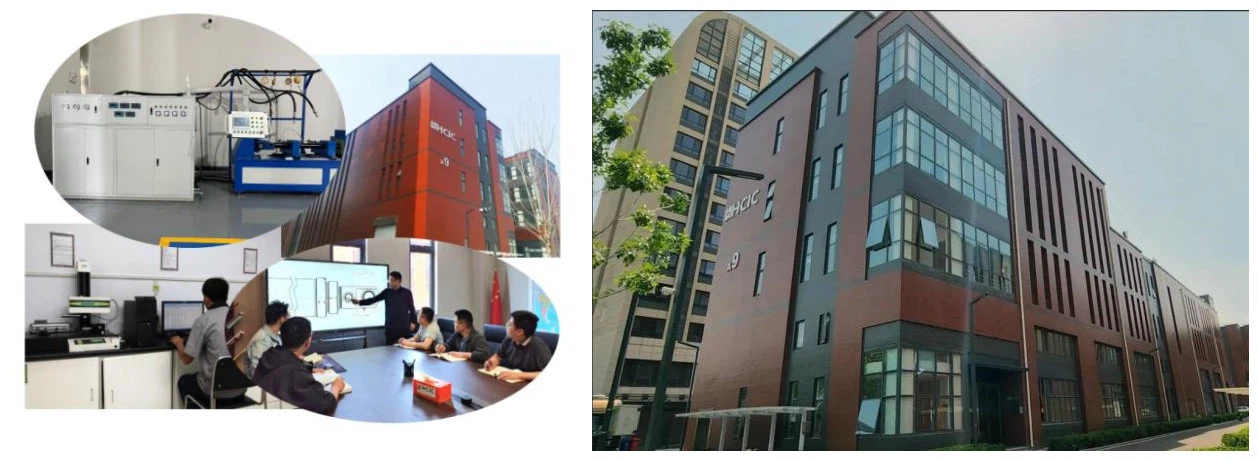

Ang HCIC ay isang propesyonal na tagagawa ng haydroliko na may 25 taong karanasan sa pag-export, pangunahing nakatuon sa disenyo, pagmamanupaktura, pag-install, pagbabago, pag-commissioning ng mga hydraulic system at mga serbisyo sa pagbebenta ng tatak ng mga hydraulic component.

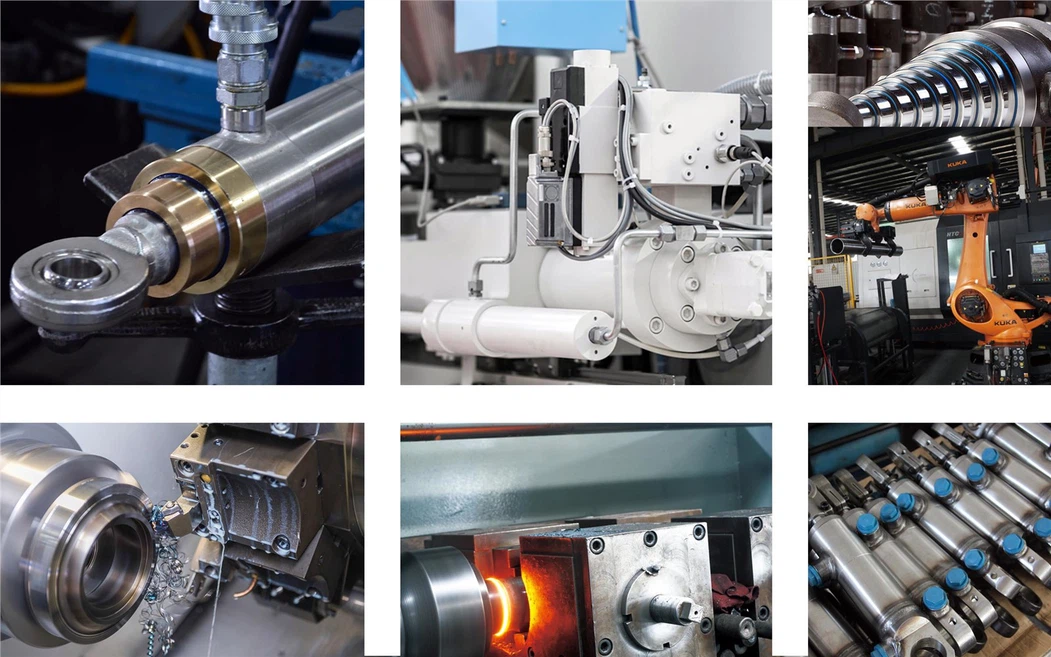

Mayroon kaming higit sa 30 taon ng komprehensibong karanasan sa pagmamanupaktura ng mga hydraulic cylinder at mga serbisyo sa disenyo ng hydraulic system. Ang aming komprehensibong lakas ay kabilang sa pinakamahusay sa mundo, at 90% ng aming mga benta ay mula sa mga regular na customer. Ang lahat ng mga customer ay nasiyahan sa aming kalidad ng serbisyo. Ang aming production base ay matatagpuan sa Jinan, Shandong Province, China. Ito ay isang napakakulturang lungsod, at maraming malalaking daungan sa malapit.
1. 13 taong karanasan.
2. Perpektong pagkakagawa. Palaging nakatuon sa pananaliksik at pag-unlad.
3. Tiyakin na ang mga produkto ay nakakatugon sa mga pamantayan ng kalidad.
4. Tiyakin na ang mga kalakal ay maihahatid sa oras.
5. Sasagutin ka namin sa loob ng 2 oras.
6. Magbigay ng mainit at magiliw na serbisyo at serbisyo pagkatapos ng pagbebenta.
7. Ginagarantiya ang magandang kalidad at pinakamahusay na serbisyo, habang ikaw ay bumili mula sa lokal na supplier.
8. Ang iba't ibang disenyo, kulay, estilo, pattern at laki ay magagamit.
9. Malugod na tinatanggap ang customized na mga pagtutukoy.
1.Paano mo magagarantiya ang kalidad?
Susubukan at ipapadala namin ang pagsubok na video upang kumpirmahin ng mamimili bago ipadala.
2.Kailan mo ipapadala ang order?
Sa sandaling makuha namin ang kumpirmasyon ng pagbabayad, susubukan naming ipadala ang aming makakaya sa loob ng 48 oras.
3.Paano ko masusubaybayan ang aking order?
Kapag naipadala na ang iyong order, i-e-mail namin sa iyo ang mga detalye ng pagpapadala.
4. Kung hindi ako nasiyahan sa mga produkto, maaari ba akong magbalik ng mga kalakal?
Oo, nag-aalok kami ng exchange at repair service sa panahon ng warranty.
5.Paano mo gagawing pangmatagalan at magandang relasyon ang aming negosyo?
a. Pinapanatili namin ang magandang kalidad at mapagkumpitensyang presyo upang matiyak na makikinabang ang aming mga customer;
b. Iginagalang namin ang bawat customer bilang aming kaibigan at taos-puso kaming nakikipagnegosyo at nakikipagkaibigan sa kanila, saan man sila nanggaling.
