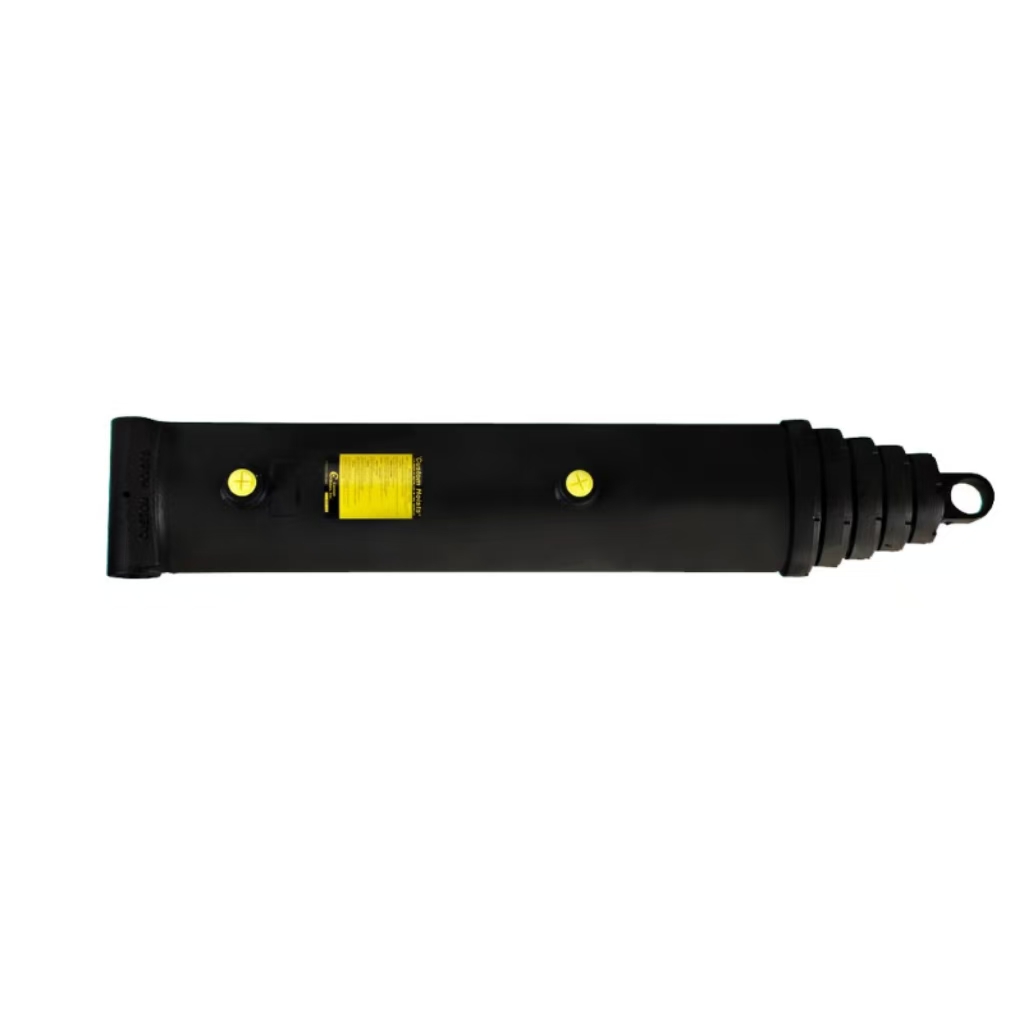

Binuo para sa lakas at madaling serbisyo, itong CH Single Acting Telescopic Cylinder ay nagtatampok ng cross-tube mounting, pinakintab na steel stages, at primer finish. Ang mga V-packing seal sa ilalim ng mataas at mababang presyon, habang ang mga panlabas na packing nuts ay nagdaragdag ng suporta at pinapasimple ang pagpapanatili.
Body o.d.:
9.5 inStroke:
279.25 inPSI:
2000Retracted:
77.5 inAng cross-tube mounting ay karaniwan
Available ang mga custom at trunnion na disenyo
Rebuildable
Nagbibigay ang V-packing ng high-pressure at low-pressure sealing
Ang mga panlabas na packing nuts ay nagbibigay ng karagdagang suporta para sa mga tubo at pinapasimple ang serbisyo
Pinakintab na mga yugto ng bakal
Natapos ang panimulang aklat
Ang mga volume na nakalista ay nasa buong extension
| Timbang: | 746.00 LBS |
| Bore: | 8 in |
| Stroke: | 279.25 in |
| Body o.d.: | 9.5 in |
| PSI: | 2000 |
| Rod Dia.: | NA |
| Pin Dia.: | NA |
| Binawi: | 77.5 in |
| Extended: | 356.75 in |
| Laki ng Port: | 1.0 NPTF |
| Pag-load ng Column: | 100,520 @ 2000 PSI |
| Pag-mount: | Cross-tube |
| Mga yugto: |
lima |
Ipinagmamalaki ng partikular na modelong CH na ito ang 8-inch bore dimension na ipinares sa 279.25-inch na pinagsama-samang epektibong stroke, na may binawi na kabuuang haba na 77.5 pulgada at ganap na pinalawak na dimensyon na umabot sa 356.75 pulgada. Ang rate na tuluy-tuloy na operating pressure ay nakatakda sa 2000 PSI, at bawat natapos na silindro ay pumasa sa factory hydrostatic burst test sa 5000 PSI bago ipadala upang maalis ang nakatagong panganib sa pagtagas. Tumimbang ng 746 LBS bawat unit, ang 9.5-inch outer diameter main barrel ay gumagamit ng thickened seamless steel pipe upang ipagtanggol laban sa lateral impact mula sa hindi pantay na pagmimina at off-road na mga kalsada sa paghakot. Ang diameter ng rod at diameter ng pin ay minarkahan ng NA dahil ang single-acting telescopic na disenyo na ito ay umaasa sa sequential barrel extension sa halip na isang exposed piston rod para sa load lifting.
